可以利用基本逻辑处理指令，用于控制输出。这样的输出主要有：

1.等效控制输出

输出仅取决于控制输入现状态。这是用开关控制电器工作的特点，也是组合逻辑的特征。图1-137所示的就是这类输出。它把开关接输入点X000，负载用灯接输出点Y000，然后运行图示程序。

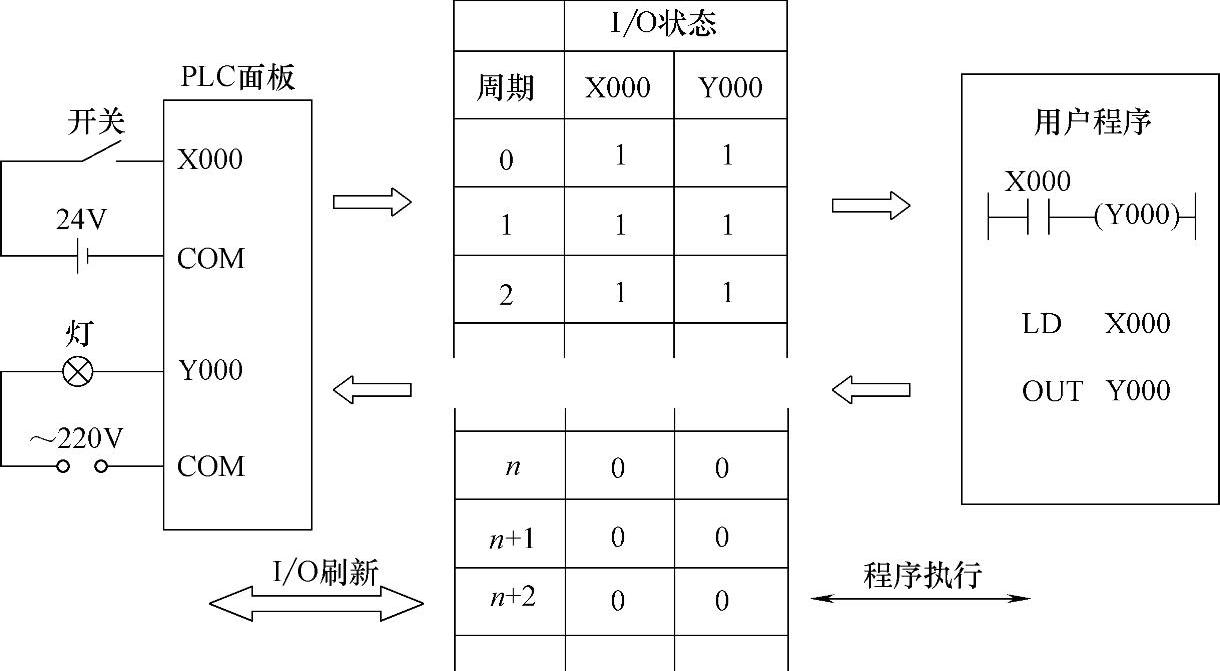

图1-137 等效控制输出实例

从图记载的各周期I/O状态知，在周期0时，由于开关已合上，输入点X000的值为1。经运行程序，输出点Y000也变为1。进而输出点合上，输出电路通，灯亮。在周期n时，开关断开，则输入点X000的值为0，输出点Y000也变为0，输出点断开，输出电路断，灯灭。可知，这里灯的工作唯一取决于开关的现状态。

2.长效控制输出

控制输出不完全取决于输入的现状态，还与输入的历史有关。输入对输出有长效作用。这是继电器控制电器工作的特点，也是时序逻辑的特征。如图1-138所示，这里用2个按钮控制接触器，再用接触器控制一盏灯。

从图知，SB1合，X000变为1，运行程序后Y000也变为1，进而使继电器KM得电，其常开触点合，使灯亮。之后，即使SB1断开，X000变为0，但由于Y000的触点与X00是并联的，故仍可保持为1，仍可使继电器KM得电。所以，灯保持亮。可知，这里的开始时SB1合是可产生长效输出。

类似SB2合，X001变为1，运行程序后使Y000也变为0，进而使继电器KM失电，其常开触点断，使灯灭。之后，这个作用也是长效的。

在继电器电路中，称这种电路为起、保、停电路。

3.短效控制输出

它的控制输出也不完全取决于输入的现状态。其输入对输出仅有短暂的作用，故称短效输出。如图1-139梯形图程序，用开关控制一盏灯。但中间插入辅助继电器M0。

图1-138 长效控制输出实例

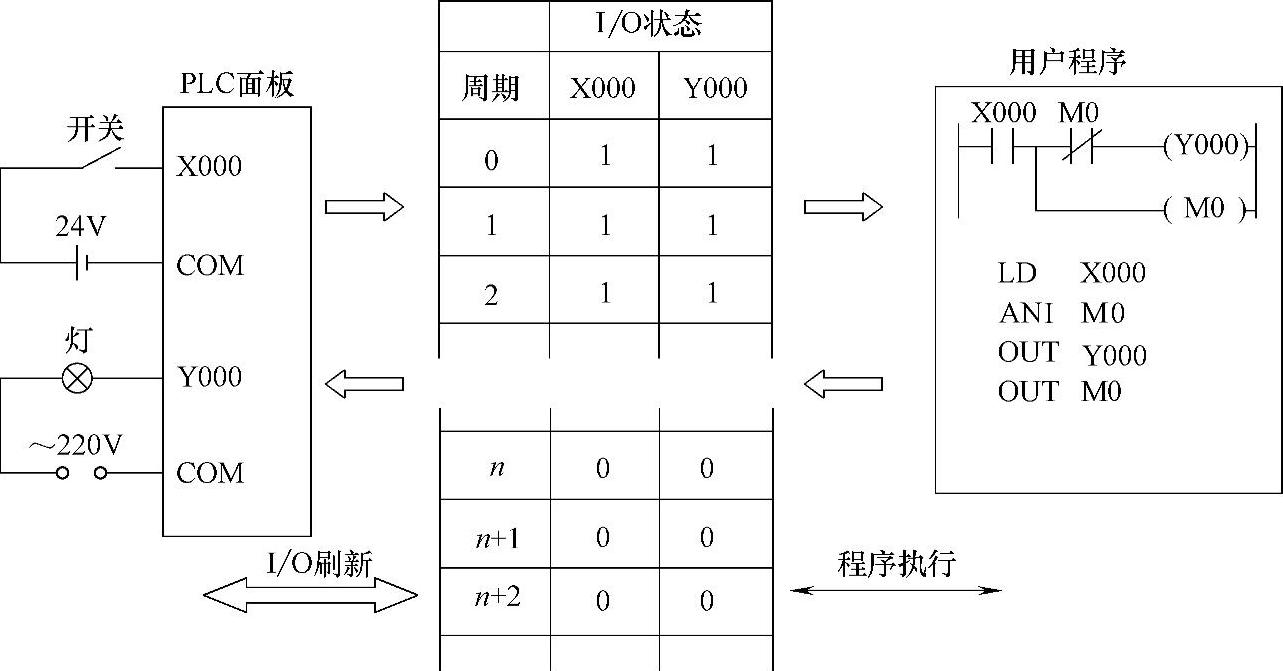

图1-139 短效控制输出实例

在稳定状态，Y000永远为0。但在过渡状态下，它可为1个周期。像这样仅为1个周期的信号也称脉冲信号，或微分输出。用其去控制灯的工作当然没有意义。但这在内部逻辑处理时，它是很有用的。
