1.4.1 基本逻辑类指令

指主要针对二进制数（bit）逻辑操作的指令，是PLC最基本的指令。所有的PLC都有这类指令。这类指令可分为：读（输入类，运用触点）与写（输出类，运用线圈）两种。PLC的继电器功能主要就是靠它实现。

读指令指的是读操作数的逻辑值，并与在这之前已有的结果值进行相应的逻辑运算，进而修改结果值。目的是确定要写的逻辑值，或为其他指令的执行建立相应的逻辑条件。

写指令指的是把上述结果值按输出指令要求写给操作数。

这个结果值就是下面将要讨论的R寄存器的值，有的称为RLO（Result of Logic Operation），即逻辑运算结果。西门子的S7-200称之为逻辑栈顶（The Top of the Logic Stack，TOS）。

表1-9列出4个PLC厂商用指令表语言表达的有关这类的指令。以下将对这类指令进行讨论。

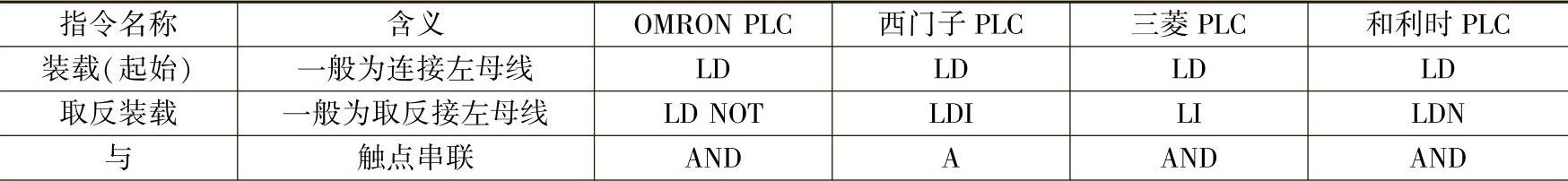

表1-9 PLC主要的基本逻辑指令

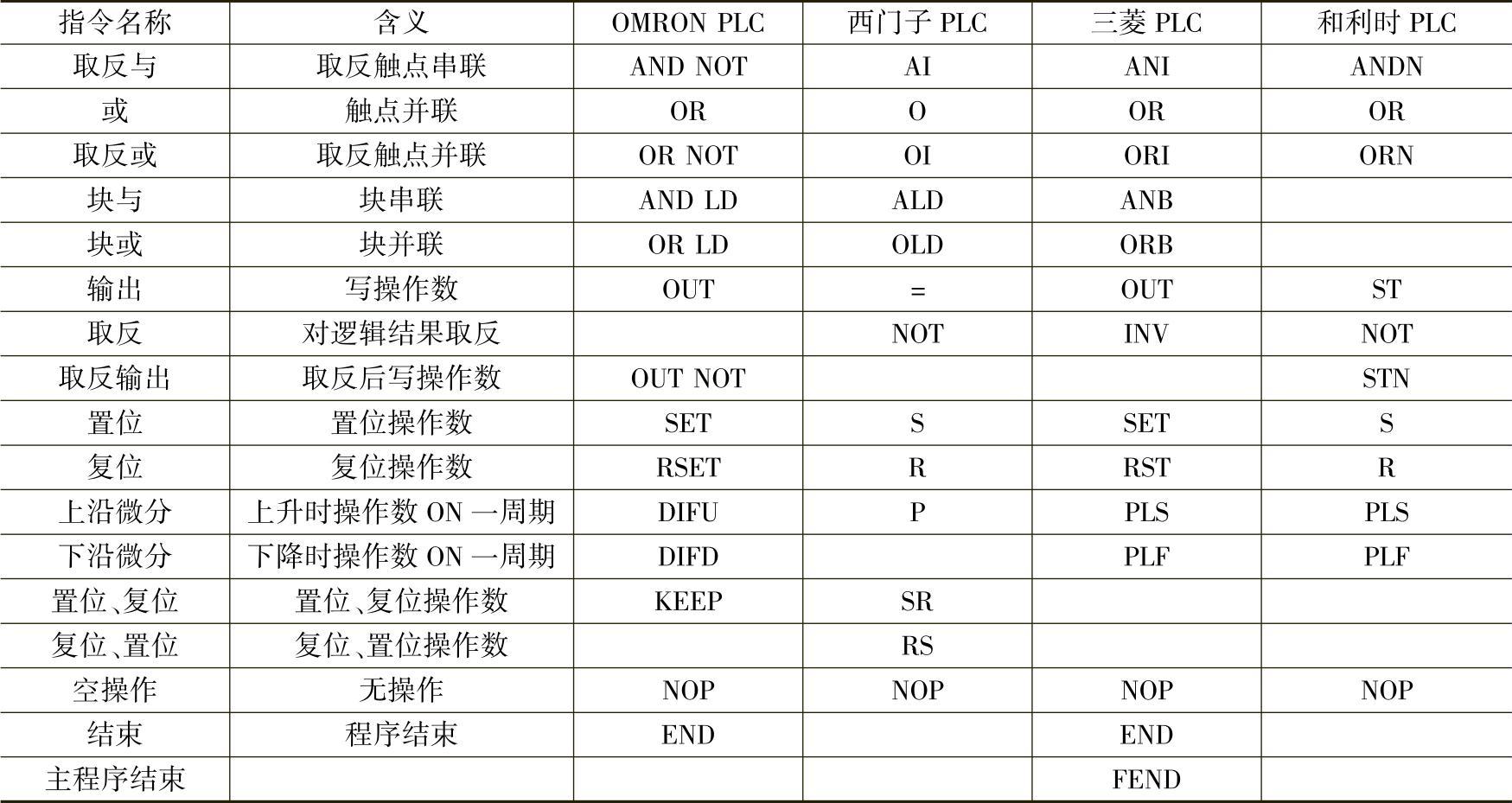

（续）

1.装载指令

装载指令的作用是，把操作数的内容（0或1，分别代表断或通，工作或不工作……）送入结果寄存器R，并把结果寄存器的原有内容送入堆栈P（有的为第二个RLO，不是堆栈）。

指令的语句表符号格式：指令地址 装载 操作位地址

它调用常开触点，一般总是把这触点与梯形图的母线相连。它的功能如图1-23所示。

这里，a为操作数的地址，括号代表a的状态；R为结果寄存器；P为堆栈。堆栈为先进后出的存储单元，一般长度为8个位，与PLC型别有关，如欧姆龙CJ1机为16位。8位时，可存储8个二进制数，再续存时，最先存储的掉失。堆栈主要在逻辑块操作，或需多个输入条件时用到它。

取反装载指令，是操作位的内容先取反（代表常闭触点），再送结果寄存器。在梯形图上，一般是表示此常闭触点和左母线相连。其符号是在两短平行线的基础上，再加一小斜线。有的PLC，装载及取反装载指令还可加感叹号（！）及上或下箭头（↑↓），其含义与使用的触点类型有关。

图1-23 装载指令的功能

这里感叹号代表执行此指令时先进行输入刷新，以读入此点的最新状态，然后才把这最新状态写入结果寄存器。这么做当然有利于提高对这个输入信号的响应速度。

上下箭头，代表跳变（微分）。若为向上箭头，则操作位的状态从0变为1时，ON一个扫描周期。若为向下箭头，则从1变为0时ON一个扫描周期。其他周期均为0。

加了这个感叹号、向上及向下箭头，使指令的功能大为增强，一个指令可起到多个指令的作用。

S7-200逻辑栈，除了栈顶，还有八位栈体，也可暂存八个位。它的栈体相当于这里的栈，而栈顶则相当于这里的结果寄存器。

2.与指令

为与操作指令。与指令的作用是把操作位的内容与R中的内容相与，然后再送入R中。这时，堆栈的内容无变化。

其语句表的符号：指令地址 与 操作位地址

梯形图符号为

它也为常开触点，在梯形图上，它表示与其左边的触点相串联。其功能如图1-24所示。

这里，a为操作数的地址，括号代表a的内容；R为结果寄存器；P为堆栈，执行AND指令时，它的内容不变。

取反与指令，是先取反（代表常闭触点），然后再和结果寄存器的内容作与运算。在梯形图上，表示串联上此常闭触点。

有的PLC这两个指令也可加感叹号、上下箭头。含义同装载指令。

图1-24 与指令的功能

3.或指令

为或操作指令。或指令的作用是把操作位的内容与R中的内容相或，然后再存入R中。这时，堆栈的内容无变化。

或指令的语句表符号：指令地址 或 操作位地址

就单个讲，其梯形图符号也为

它也为常开触点，在梯形图上，它表示与其上一行的触点相并联。其功能如图1-25所示。

取反或指令，是先取反（代表常闭触点），然后再和结果寄存器的内容作或运算。在梯形图上，表示并联上此常闭触点。

有的PLC这两个指令也可加感叹号，上下箭头，含义同装载指令。

图1-25 或指令的功能

4.块与、块或指令

无操作数。其作用是把结果寄存器的内容与堆栈的内容作逻辑与，或逻辑或，然后再送结果寄存器。

其语句表符号：指令地址 块与或指令地址块或，而和利时PLC则用AND或OR加括号。

它在梯形图上代表两组触点的串联或并联。块与功能如图1-26所示。

块或功能如图1-27所示。

图1-26 块与的功能

图1-27 块或功能

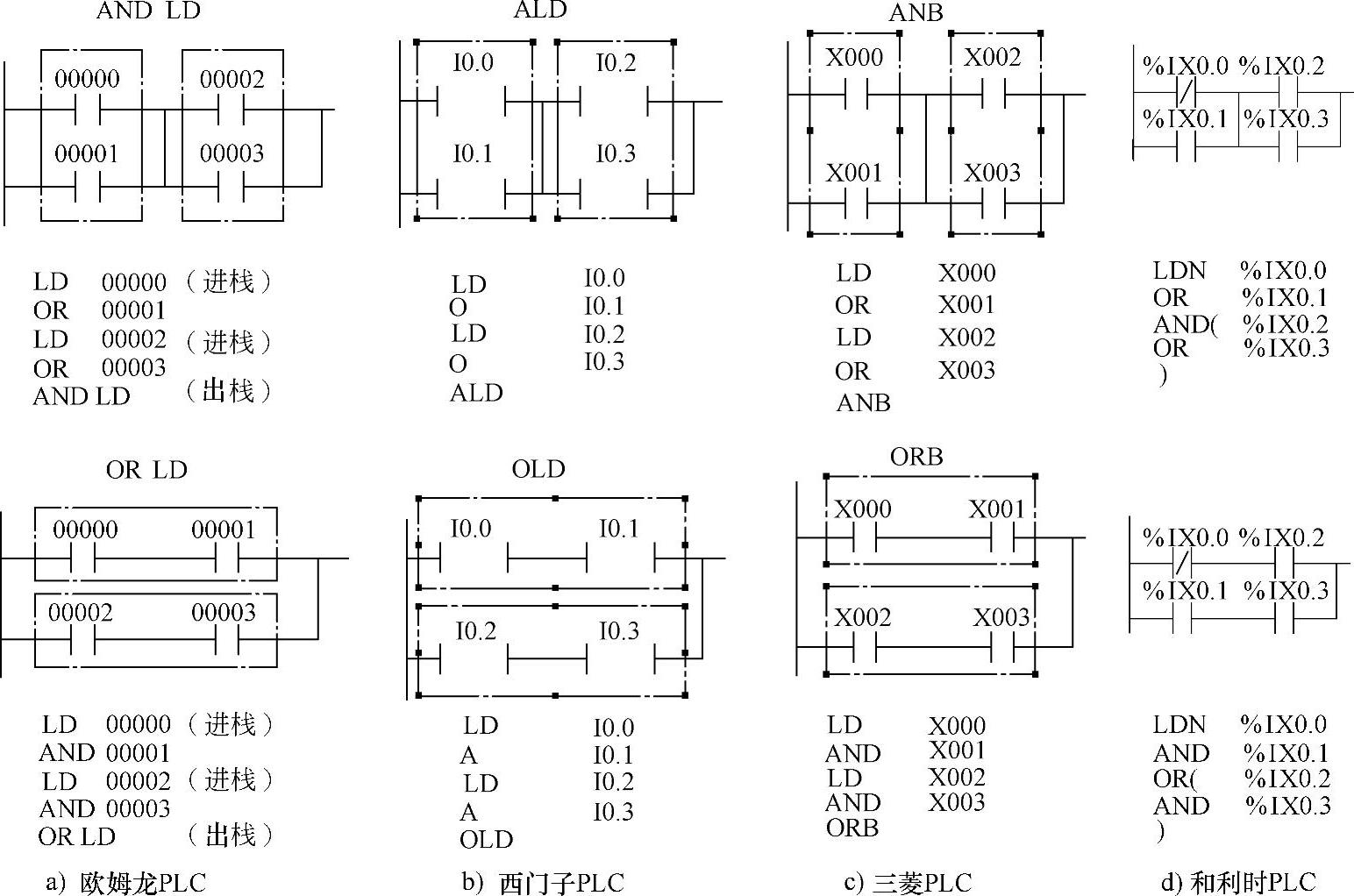

这两个指令用于触点组间的串联或并联，是很有用的指令。如图1-28所示，其对应的助记符指令也已列出。

5.输出指令

为写指令，输出指令要用到线圈。一般多用正常线圈。

语句表的符号：指令地址 输出 操作位地址

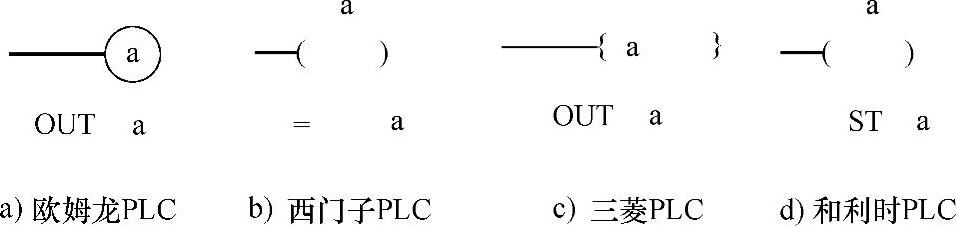

梯形图符号为输出正常线圈，可用圆圈或括号表示。欧姆龙、三菱PLC的助记符用OUT，西门子PLC用等号，和利时用ST，如图1-29所示。

图1-28 触点组间的串联或并联

图1-29 输出指令

其功能为

这里，a为操作数。执行输出指令后堆栈内容不变，R的内容也不变，只是把R的内容传给a。有的也可使用反向线圈。如欧姆龙PLC取反输出指令，

其含义是把R先取反，然后再传给a。表示符号为在OUT的符号基础上，加一斜线。

有的PLC这个指令也可加感叹号（！）。感叹号代表执行此指令后，立即进行输出刷新，把这时输出的状态送输出锁存器，直接产生输出。

图1-30所示为西门子PLC加感叹号使用例子。它立即刷新后，把I0.0读入。写Q0.0后，立即刷新。用语句表列写指令时，在LD之后，加I，即LDI 0.0及=（此符号相当于欧姆龙的OUT）后，再加I，即=I Q0.0。显然，这样处理，可加快Q0.0对I0.0的响应速度。

图1-30 西门子PLC加感叹号的程序例

有了以上介绍的输入、输出指令，普通的串、并联电路的逻辑就完全可用这些指令处理了。

提示：西门子、三菱PLC无取反输出，但有取反指令。它的先取反，后输出，与这里的OUT NOT效果相同。反之，如果欧姆龙PLC用OUT NOT后，输出给一个暂存器TR，然后再装载此TR，也就相当于执行取反指令（NOT、INV）。取反指令（NOT、INV）的格式为

但如果一组逻辑条件，有分支输出，该怎么处理？不同的PLC有不同的办法：

欧姆龙PLC用输出暂存器（TR），然后，再装载暂存器解决。三菱、西门子PLC都用进栈、读栈及出栈指令解决。只是这里的栈与前面介绍的栈不是一回事。前面的栈用于装载、与、或及输出等多种处理。即使用助记符编程，也不必编写任何指令。而这里的栈是用于上述分支处理。用助记符编程时，则需编写相应指令。

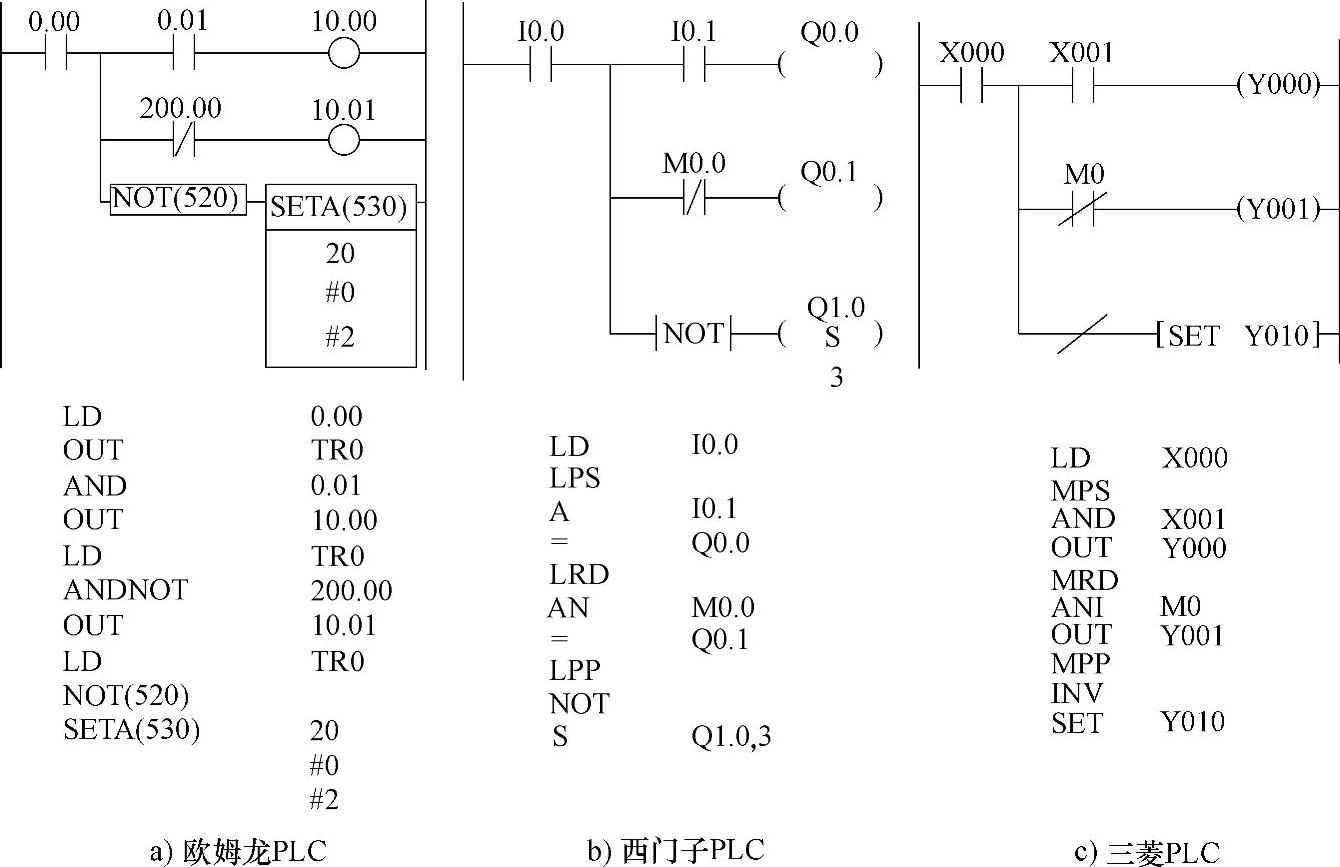

图1-31所示为这3种PLC解决此问题的梯形图及助记符程序。

图1-31 分支输出解决方案

从图1-31a可知，欧姆龙用暂存器TR（有8个，性能高的机型有16个）存（用OUT指令）分支处的数据。而当使用时，再用LD指令调出。

从图1-31b可知，西门子用IPS（进栈）指令，把分支处的数据压进栈。而当使用时，再用IPD（读栈）指令调出。这里最后用的IPP指令，是既读栈，而又清栈。因为在其后的程序已不需这样处理了。

从图1-31c可知，三菱基本与西门子相同。只是它进栈指令叫MPS，而不是叫IPS。读栈指令叫MRD，而不叫IPD。读栈、清栈指令叫MPP，而不叫IPP。

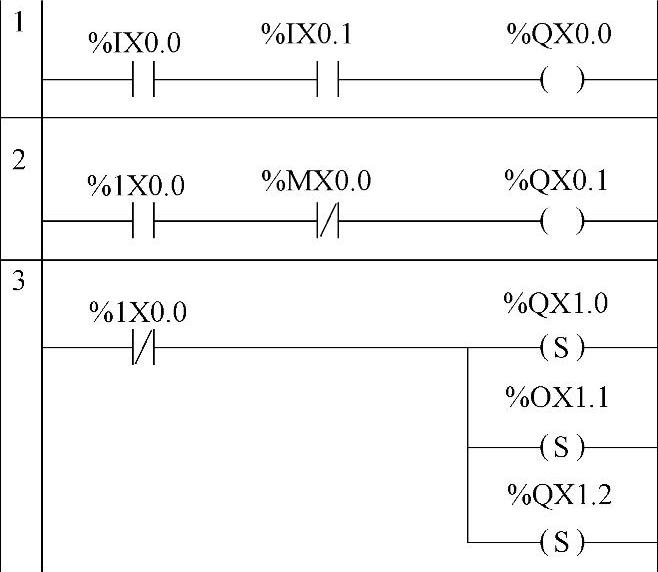

和利时PLC没有这类指令，可采用多节处理，类似图1-31分支处理，它共用了3个节，如图1-32所示。

以下顺便介绍一下西门子及三菱PLC的堆栈，它们与欧姆龙PLC的堆栈略有不同。堆栈指令在将梯形图程序手工转换为助记符程序时，是必须要用的。只是在当今，这个转换完全可由编程软件实现。这个转换具体如下。

西门子PLC堆栈：它的栈顶为上述介绍的结果寄存器R，而第2位即为上述栈P的栈顶。另外，就是它用的操作指令不同。如：

栈装载与（ALD）：对堆栈中的第一层和第二层的值进行逻辑与操作结果放入栈顶，并在执行完ALD指令后，堆栈深度减1。

栈装载或（OLD）：对堆栈中的第一层和第二层的值进行逻辑或操作结果放入栈顶，并在执行完OLD指令后，堆栈深度减1。

逻辑推入栈（LPS）：复制栈顶的值，并将这个值推入栈，而栈底推出，数据丢失。

逻辑读栈（LRD）：复制堆栈中的第二个值到栈顶。堆栈没有推入栈或弹出栈操作。但旧的栈顶值被新的复制值取代。

图1-32 和利时PLC分支处理

逻辑弹出栈（LPP）：弹出栈顶的值，堆栈的第二个值变为新的栈顶值。

三菱逻辑堆栈：它有11层，也是用作中间存储。主要是用于处理如图1-14所示得分支输出。

进栈指令（MPS）：把逻辑运算结果入栈，而栈底推出，数据丢失。

读栈指令（MRD）：读取栈顶数据用于逻辑运算，栈中数据不变。

出栈指令（MPP）：读取栈顶数据用于逻辑运算，并栈中各数据依次上推。

提示：如使用图形图编程，画出梯形图程序就可以了。把梯形图程序转换成助记符程序时，这里暂存器使用或进栈、出栈处理的有关指令使用，都是自动实现的。

6.置位、复位指令

其操作数为位地址，也是一种输出指令。

它与使用设置（锁存）线圈、复位（取消锁存）线圈对应。当结果寄存器R的内容（逻辑条件）为1，则执行本指令。否则不执行，其操作数（即为位）内容不变。执行置位指令，其操作数变为1。执行复位指令，其操作数变为0。这两个指令的梯形图及助记符符号如图1-33所示。

从图1-33可知，欧姆龙、三菱及和利时PLC仅对一个点置位、复位，而西门子PLC置位、复位的点数可设定，图中S、R下设为1，故仅对Q0.0置位、复位。如设为2，则除了Q0.0还有Q0.1，如设为其他，则类推。

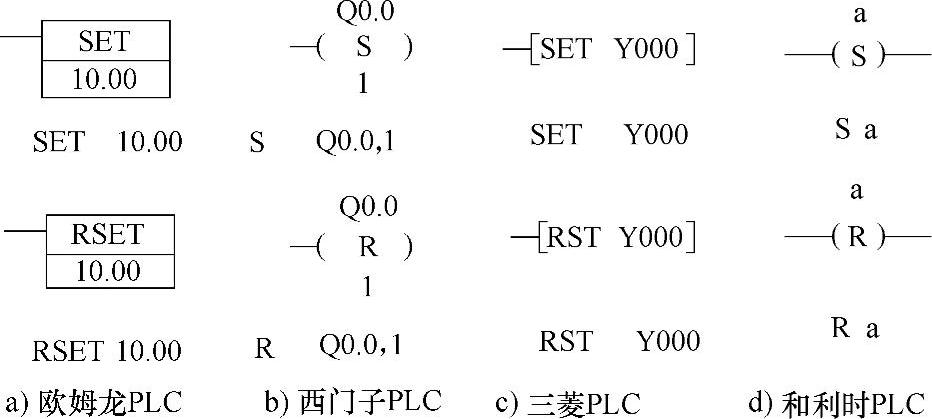

图1-33 置位、复位指令

欧姆龙PLC还把这两者复合在一起，成为KEEP指令，类似于数字电路的RS触发器。有两个输入端，一为R端，另一为S，分别对操作数置0（复位）与置1（置位）。

虽同样可实现置位、复位，但置位、复位指令可分开置于程序的不同位置，用起来较灵活。而KEEP指令则要依此执行这两个指令，先S后R。

西门子PLC也有类似KEEP那样的指令，RS或SR，其符号如图1-34所示。

图1-34 西门子RS、SR指令

RS完全同KEEP，复位优先，R、S端均为1，复位。而SR，为置位优先，R、S端均为1，置位。

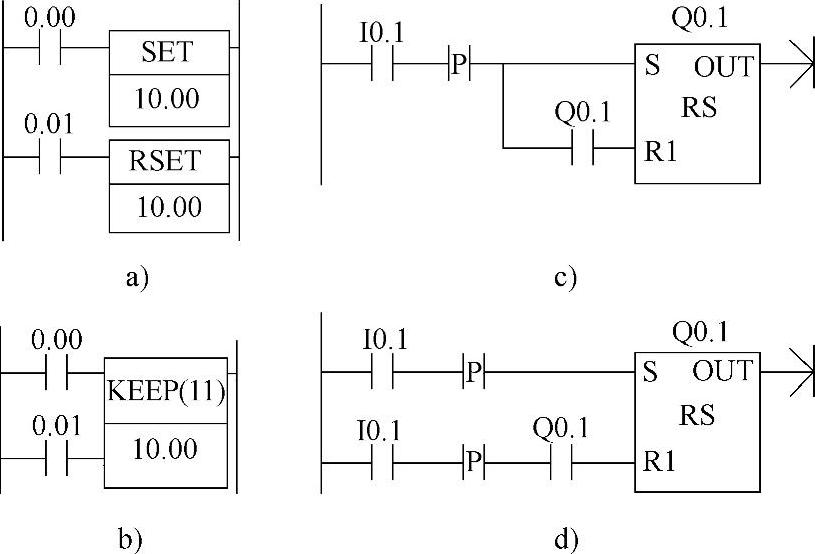

置位，复位指令前各分别赋一次值；KEEP、RS（R优先）、SR（S优先）指令之前则要连续赋两次值（要两次使用装载指令）。在梯形图上的表示为方块。置位，复位指令各仅有一个入端，而KEEP、RS、SR要有两个入端。如图1-35所示。

图1-35 KEEP、SR指令使用

提示：图1-35a与b两个程序，表面上功能是相同的。但实际是有区别的。若用10.00代替0.01，当00.00 ON时，图1-35b程序可使10.00 ON、OFF按扫描周期交替出现，而图1-35a程序10.00永远不可能ON。

提示：图1-35c和d两个程序道理上是一样的，但对S7-200只允许用图1-35d的画法，图1-35c是错误的，编译通不过。而欧姆龙PLC则允许图1-35c这种画法。说明在图形图表达上各家PLC还是稍有差别的。

和利时PLC没有此指令，但有相关功能块。使用起来也很方便。

7.微分指令

有为上沿微分及下沿微分。

它与使用正转换感应线圈、负转换感应线圈对应，操作数也是位地址。当执行上沿微分指令时，R的内容从OFF（0）变为ON（1），则操作数的内容为1（ON）一个扫描周期；当执行下沿微分指令时，情况相反。R从ON变到OFF，操作数ON一个扫描周期。

有的PLC的微分指令不作为输出指令，而作为中间指令。它可加在一组输入指令之后，加上它，然后再送给输出指令，用起来也很方便。

8.其他位处理指令

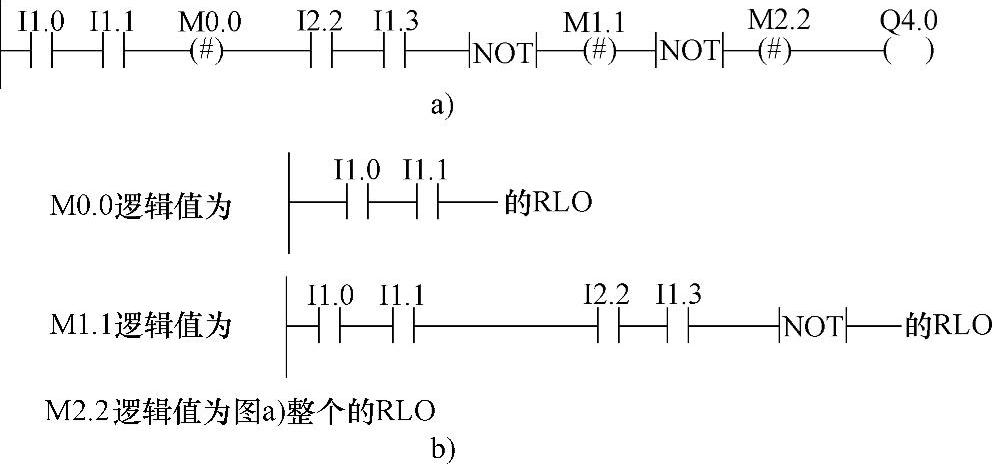

如西门子PLC有（#）指令，执行它可把此时的RLO内容写入它的操作数中，并还可在它之后进行相应操作。如图1-36给出了使用这指令后的操作数的逻辑值。

其他PLC厂商的这类指令，与这里介绍的大同小异，就不多介绍了。

图1-36 西门子PLC（#）等指令使用
