连续功能图与功能块语言类似。也是按需要选用种种功能块。每个功能块也有输入、输出。块间的联系也用连线。所不同的是，它更灵活，块的位置可任意摆放，特别有信号反馈时，画起来更方便。

为了块的执行有明确的顺序，它的每个块的右上角都标有序号。而这个标注，在功能图语言中是没有的。只是它在实际表达时，这个标号也可选择不显示。

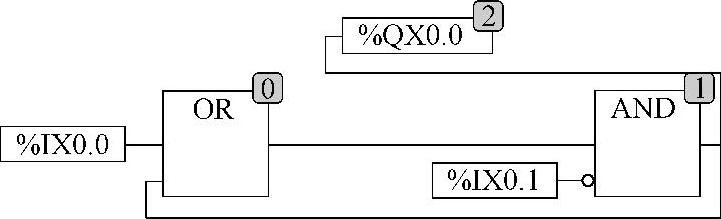

图1-9 连续功能图程序

图1-9所示为和利时PLC用的连续功能图程序。也是起、保、停逻辑。这里的功能块就是随意摆放的。它的输出%QX0.0以反馈的形式作为功能块OR的输入。但它有标号。所以，肯定是先“或”、后“与”，再输出，不会有歧义。

提示：功能块图及连续功能图语言在DCS系统编程中用的较多。此外，由于这两种语言差别不大，有时，仅使用功能块图语言。因而，有的也把IEC 61131-3自动化编程语言说成5种，而不是6种。
