1.12.8 附录H 中外常用钢牌号对照

附录H 中外常用钢牌号对照

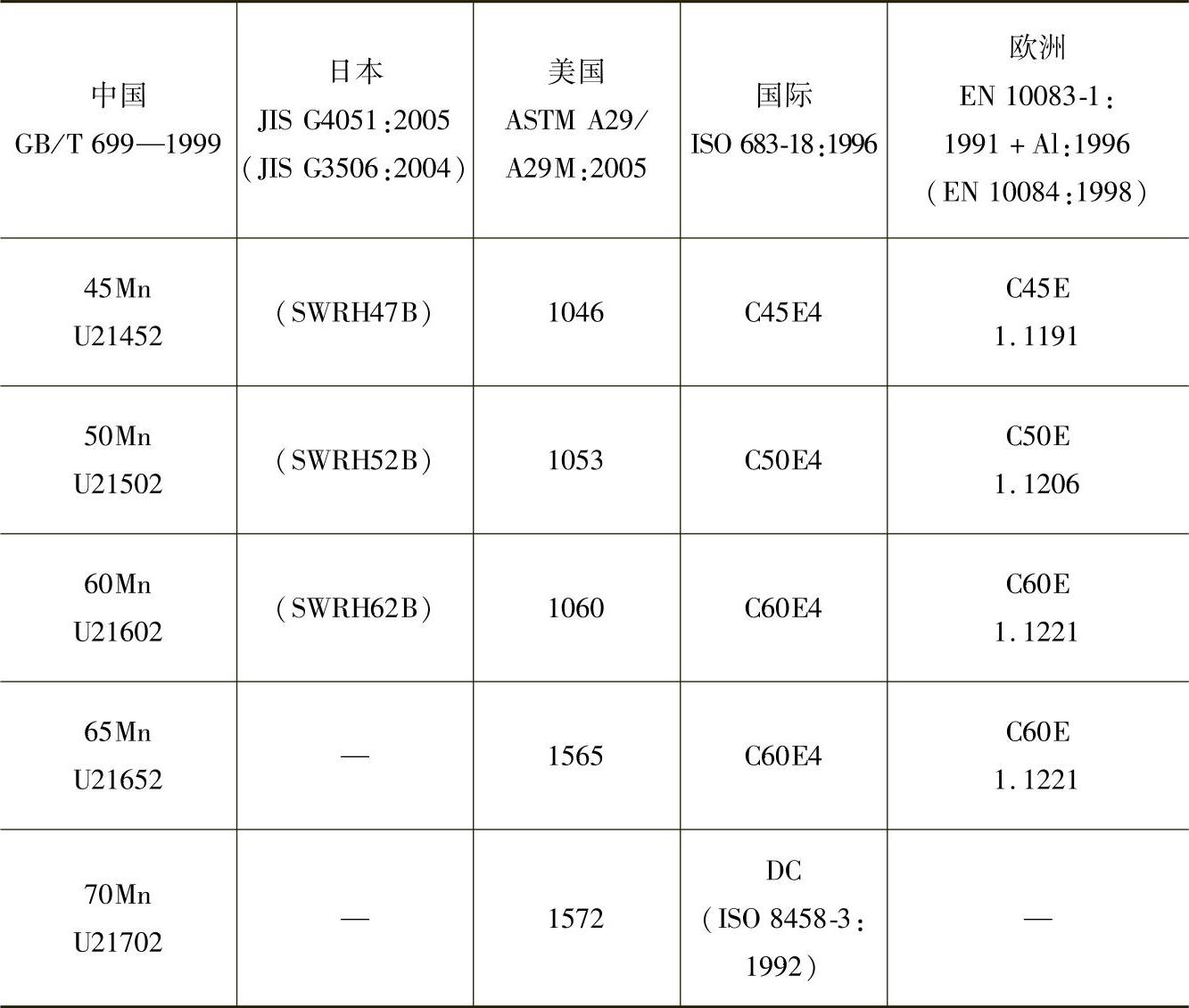

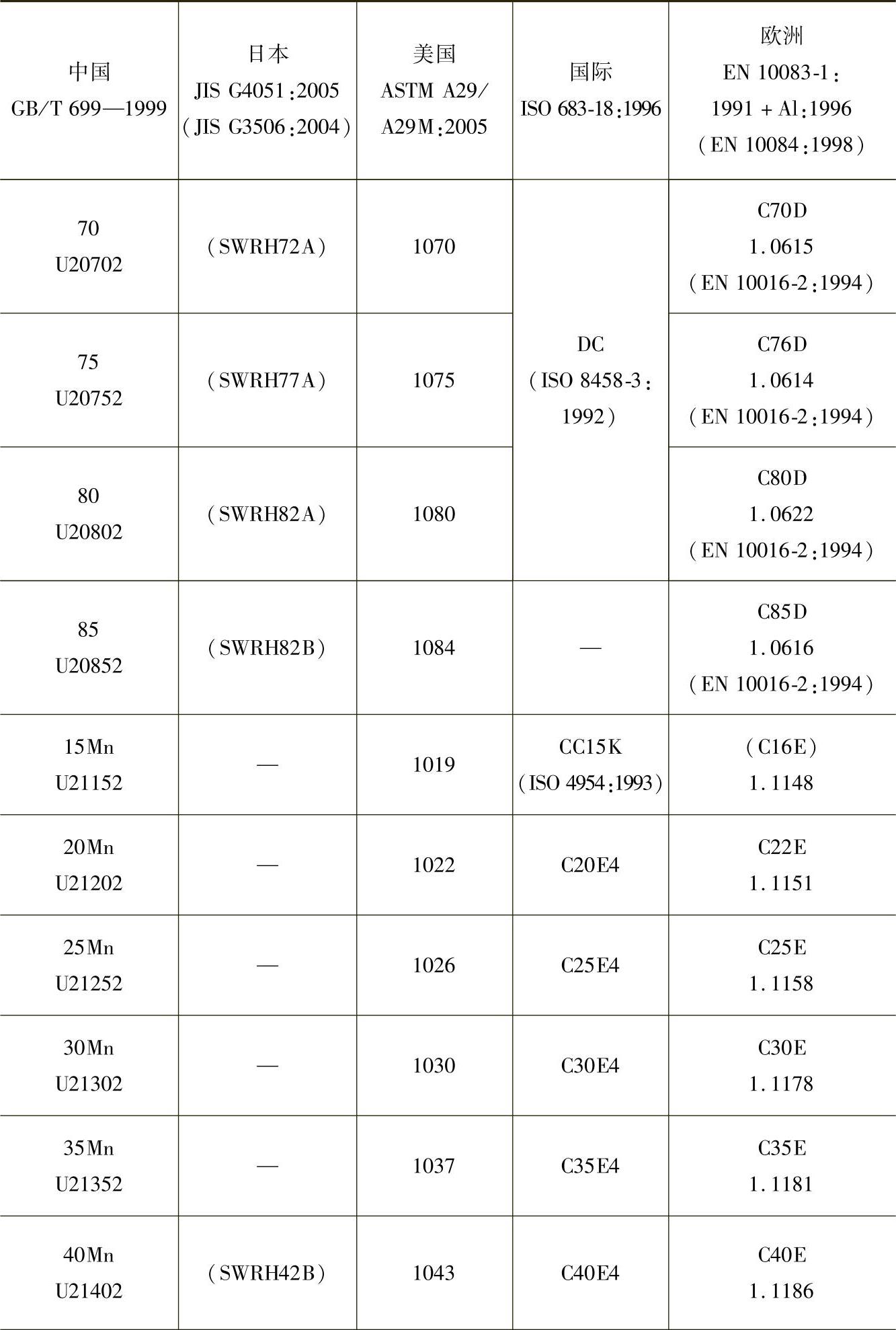

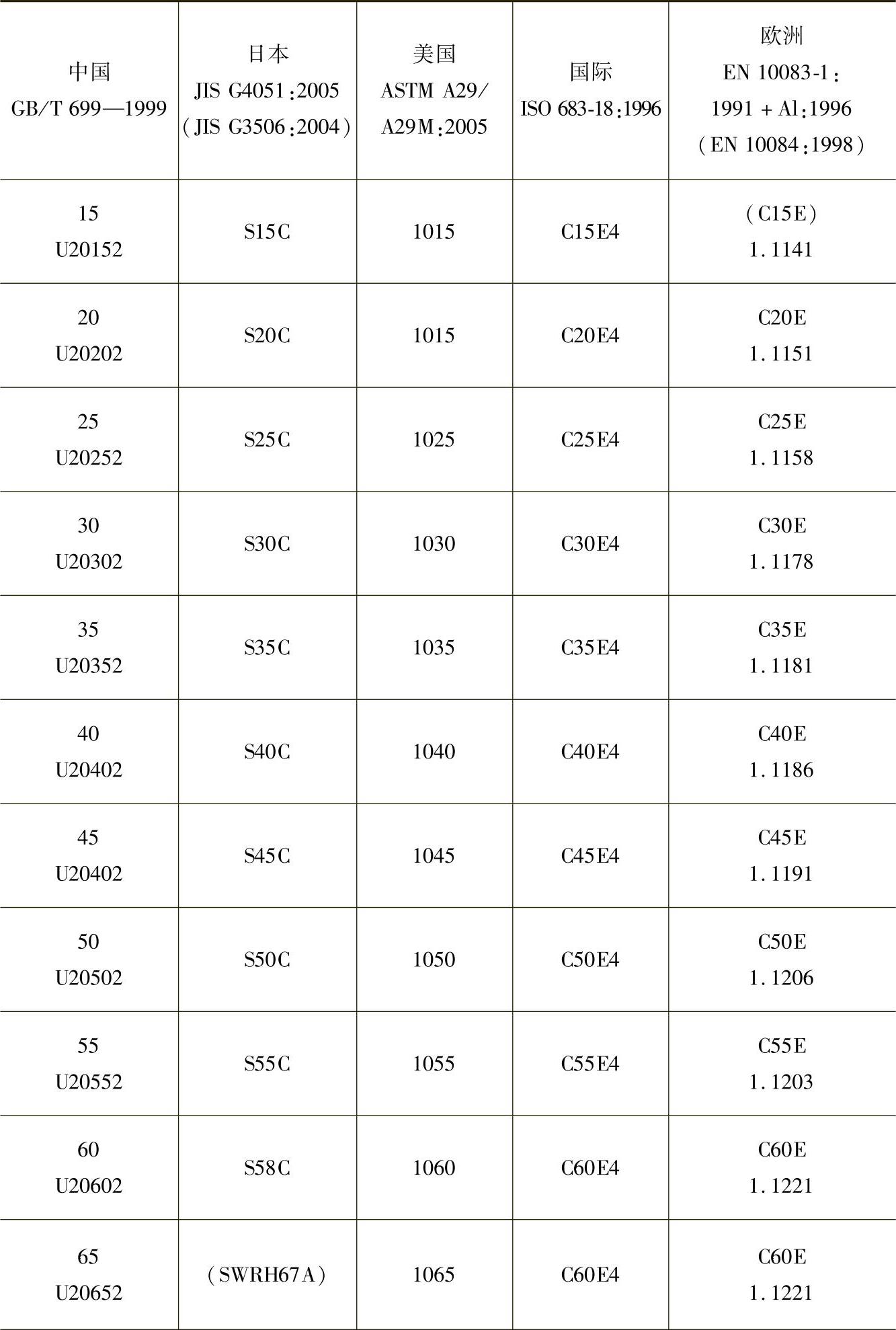

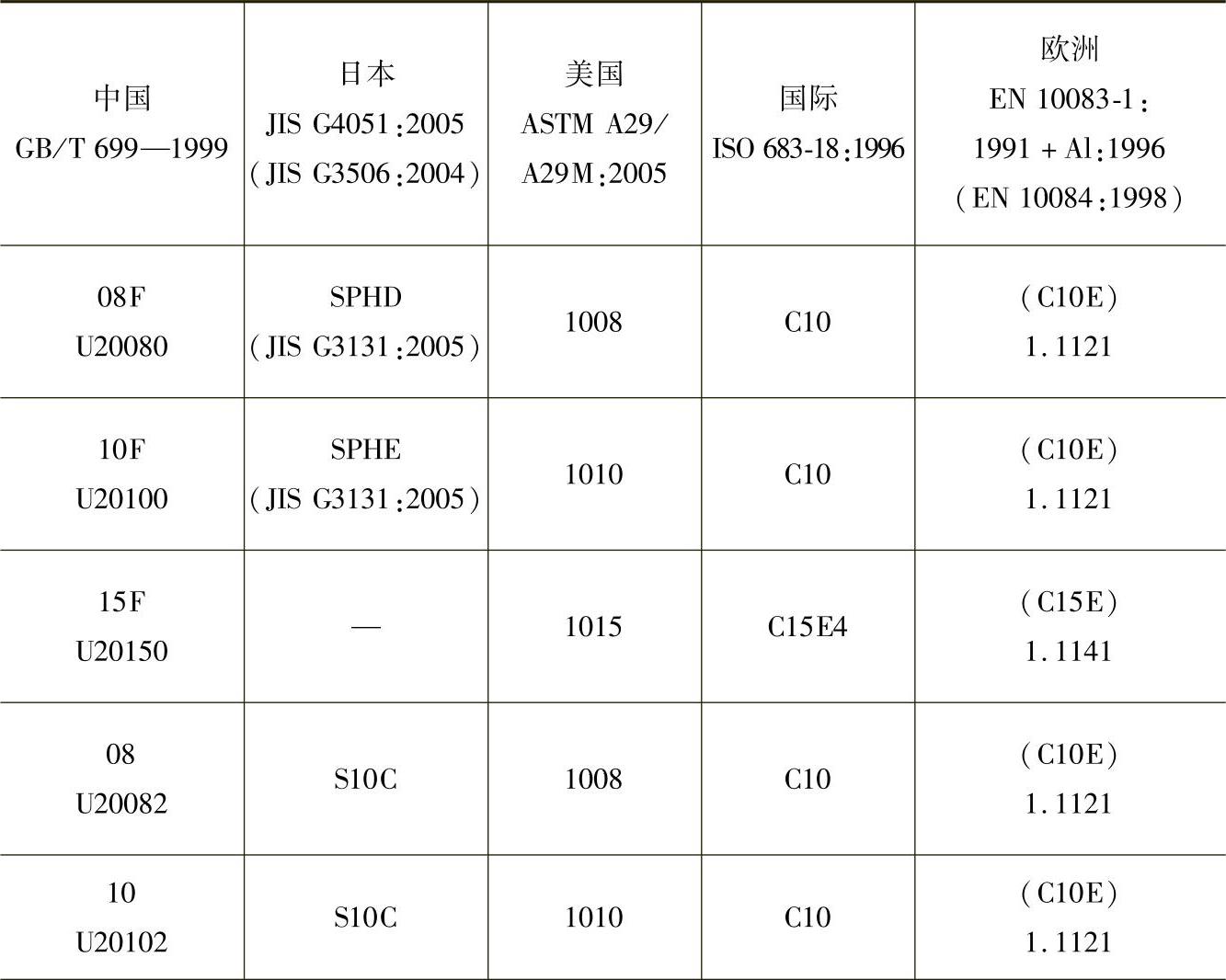

表H-1 优质碳素结构钢牌号对照

（续）

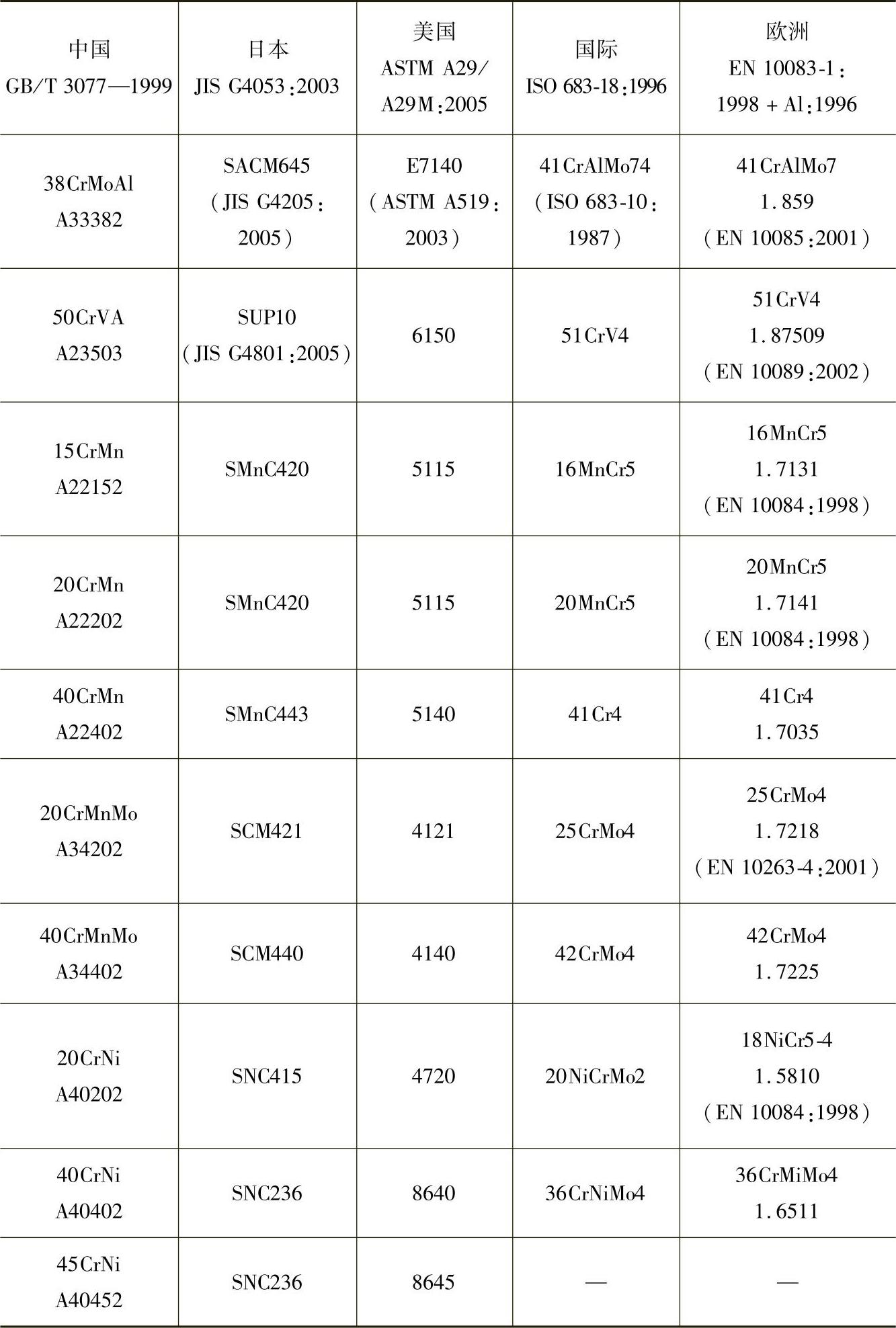

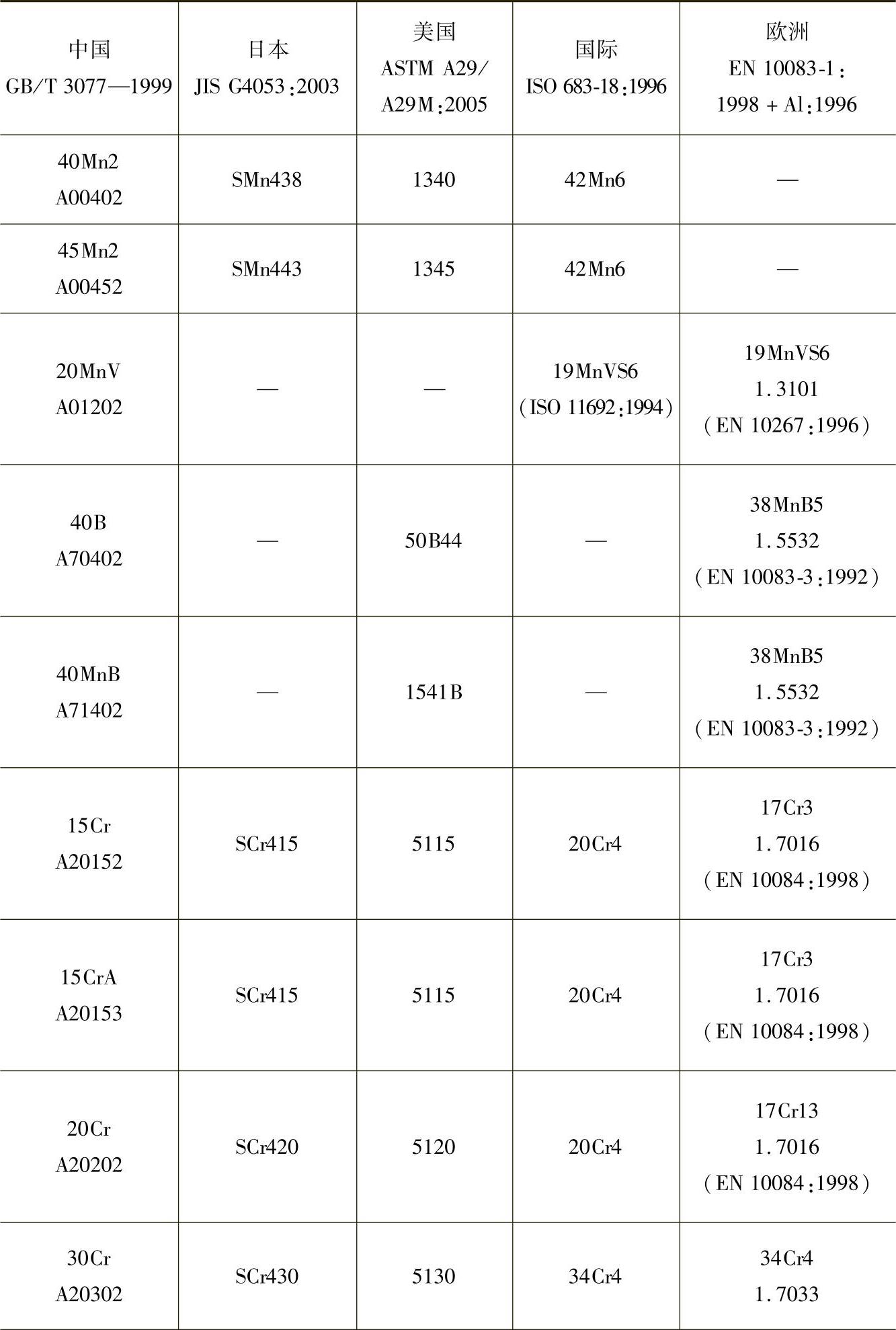

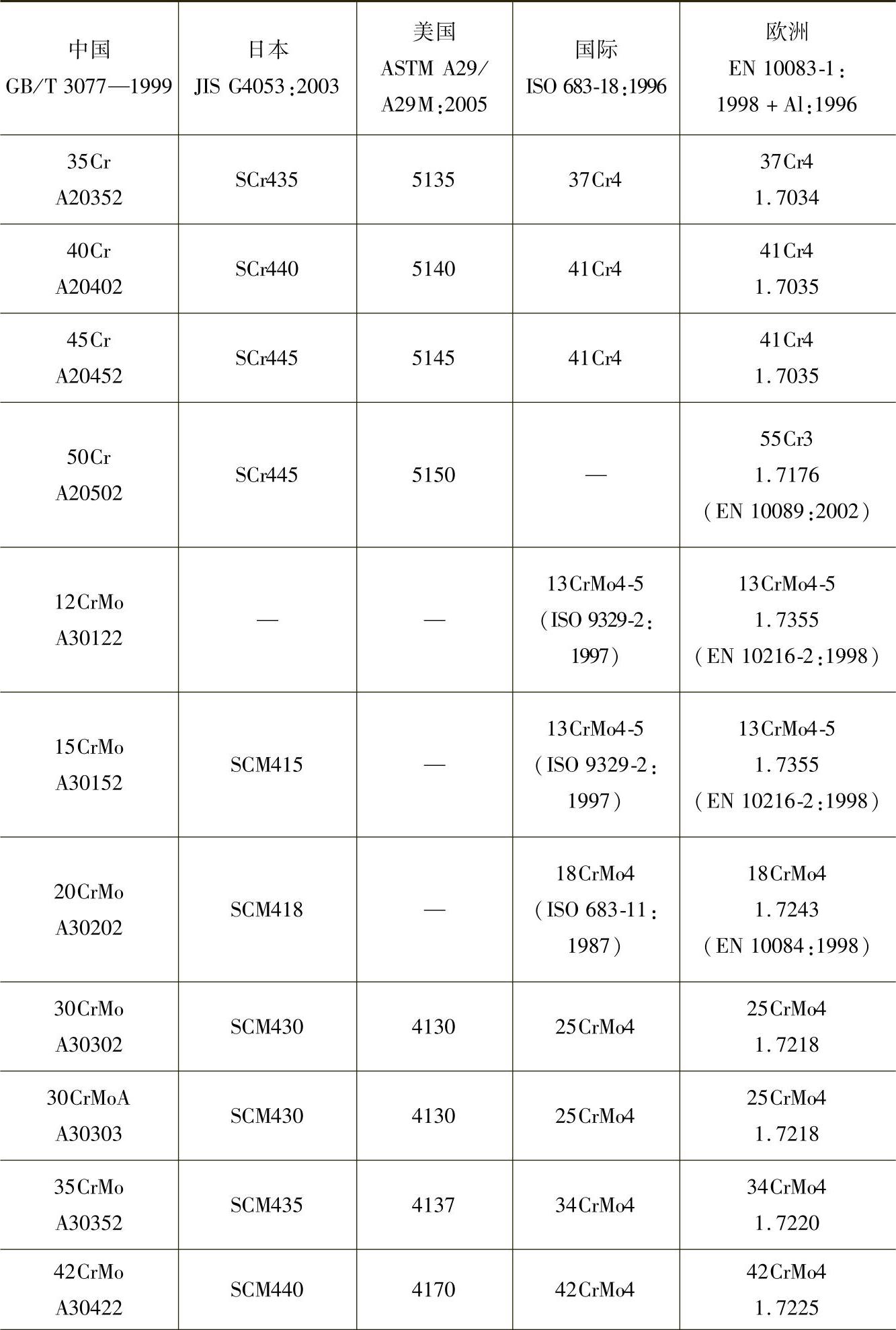

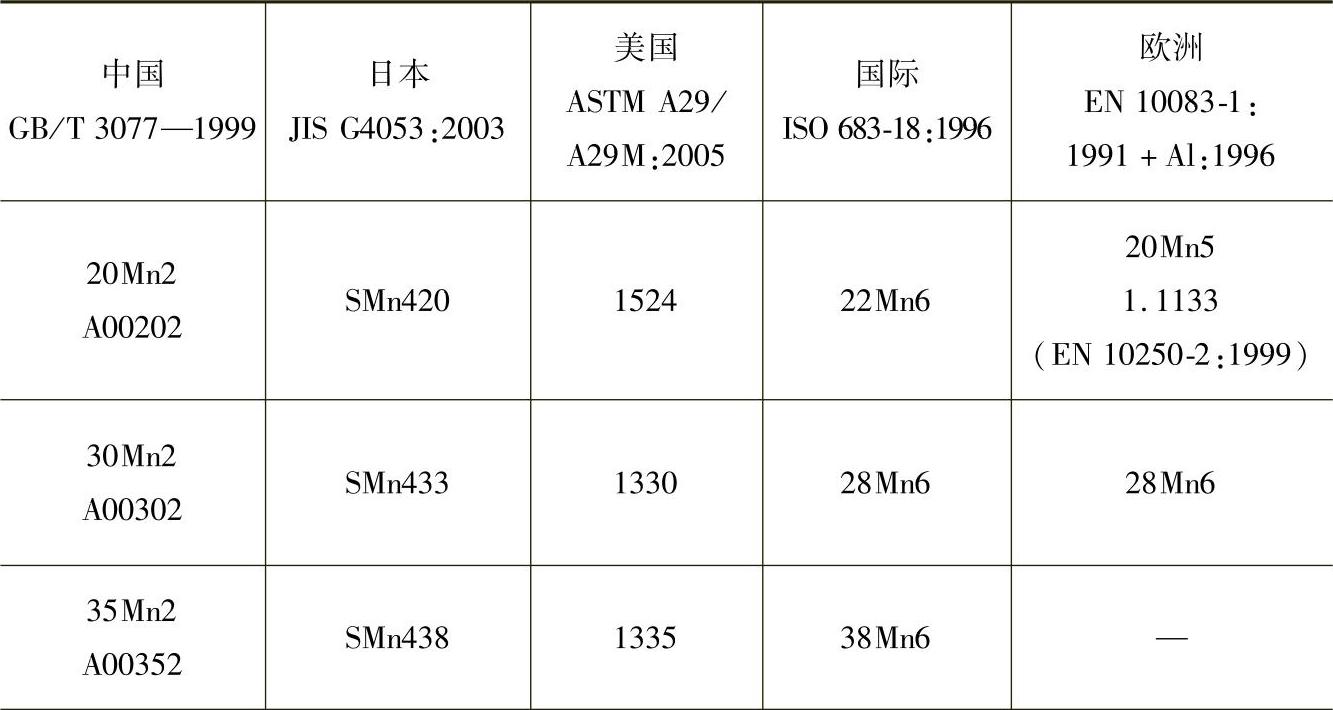

表H-2 合金结构钢牌号对照

（续）

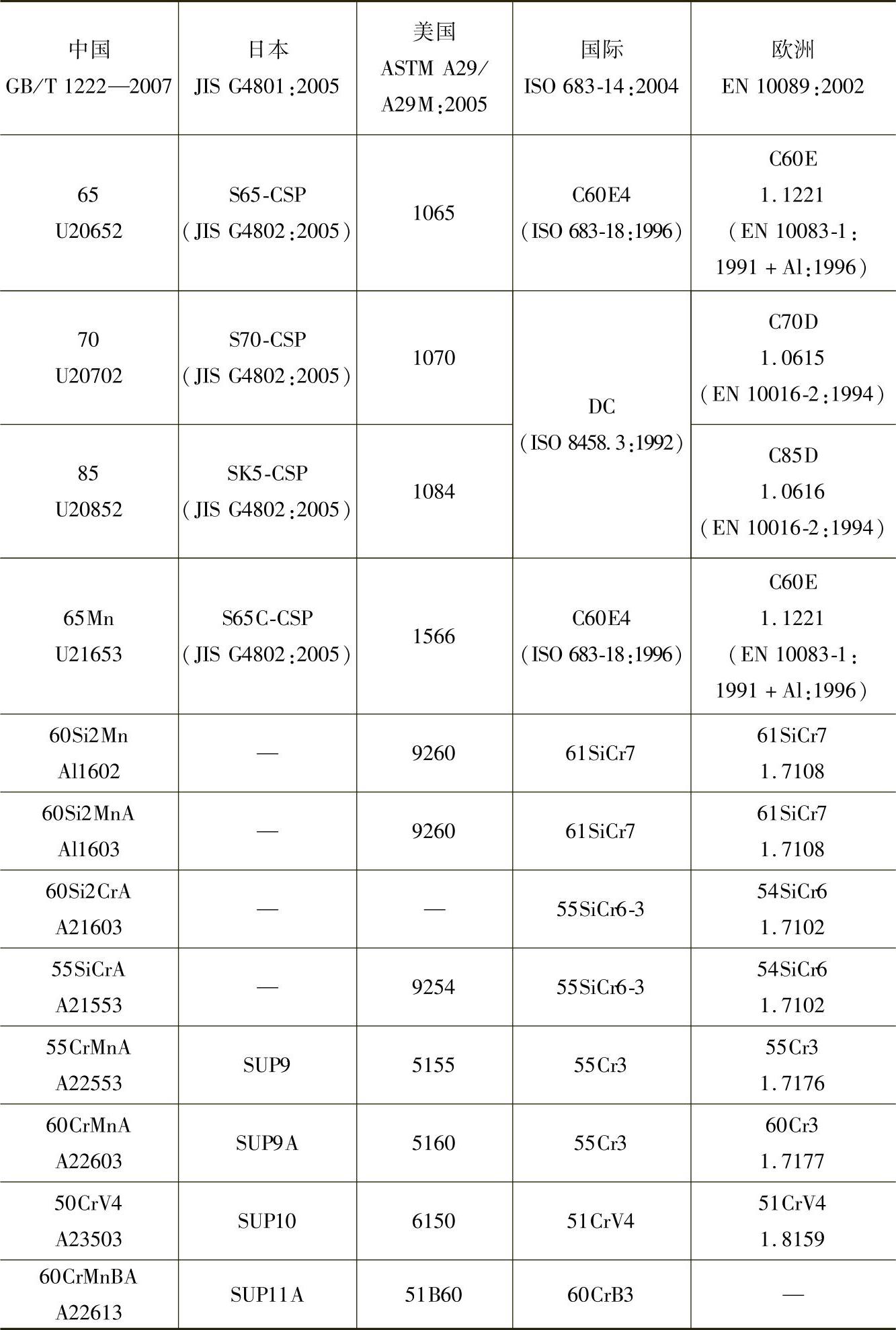

表H-3 弹簧钢牌号对照

表H-4 渗碳轴承钢牌号对照

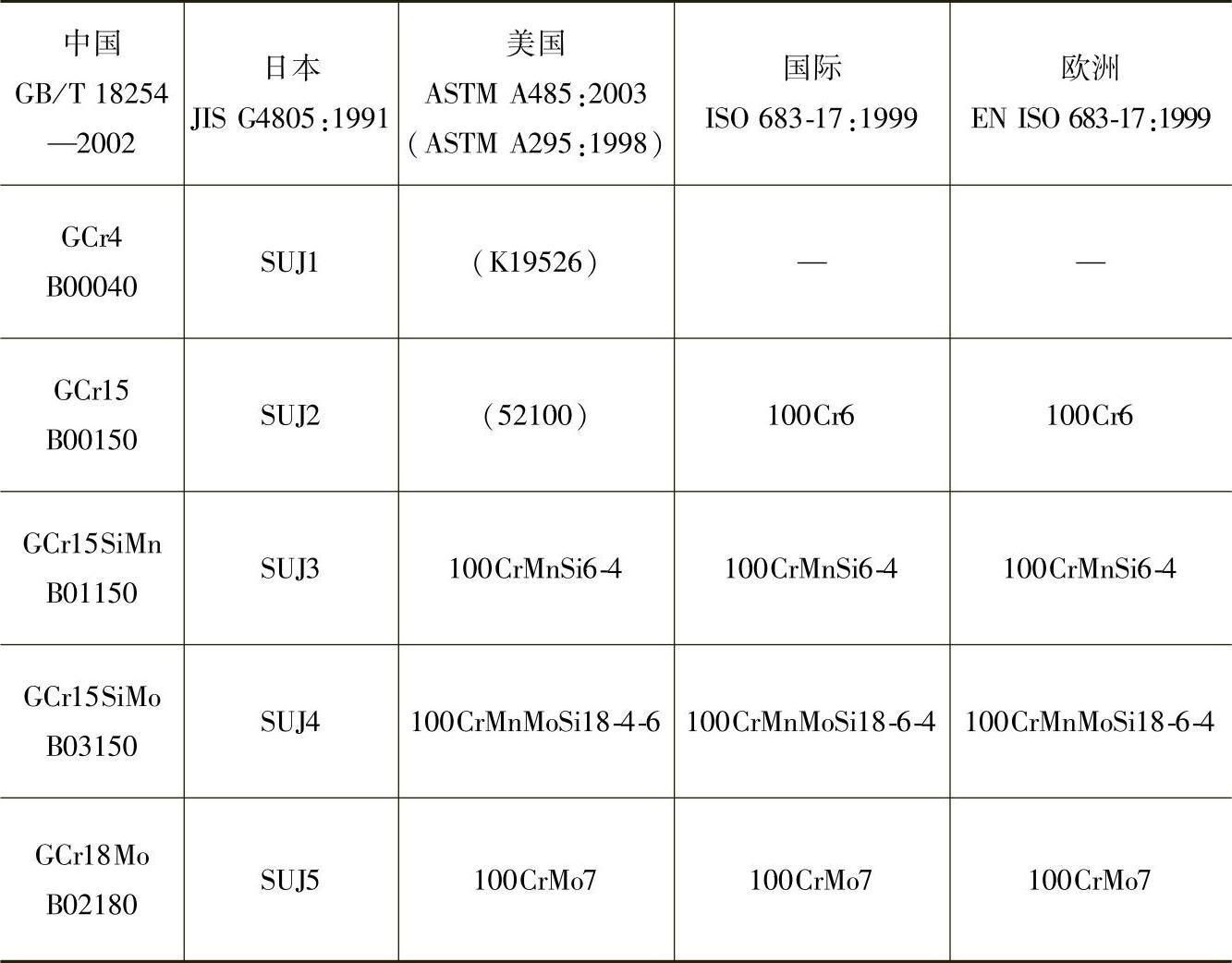

表H-5 高碳铬轴承钢牌号对照

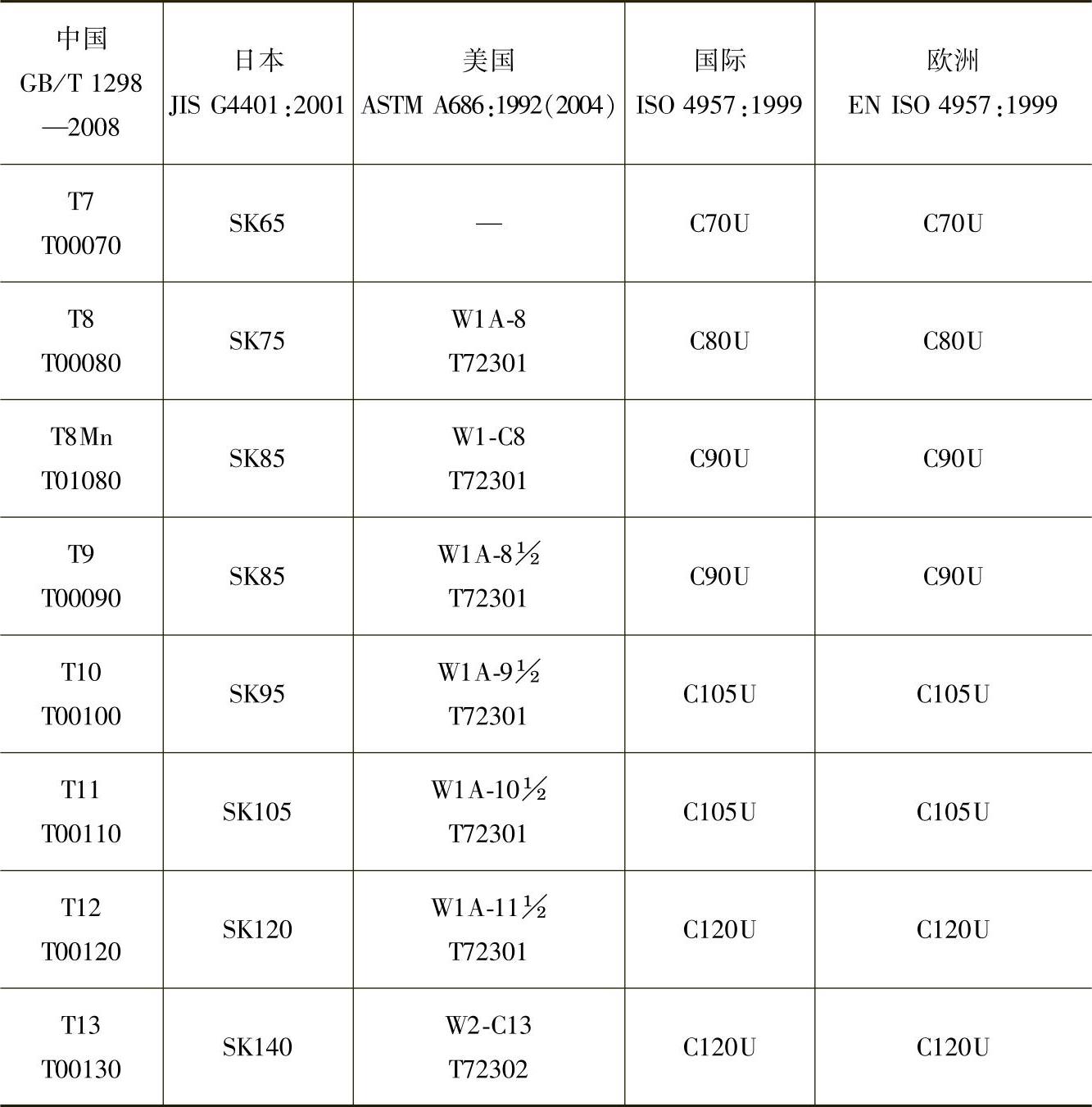

表H-6 碳素工具钢牌号对照

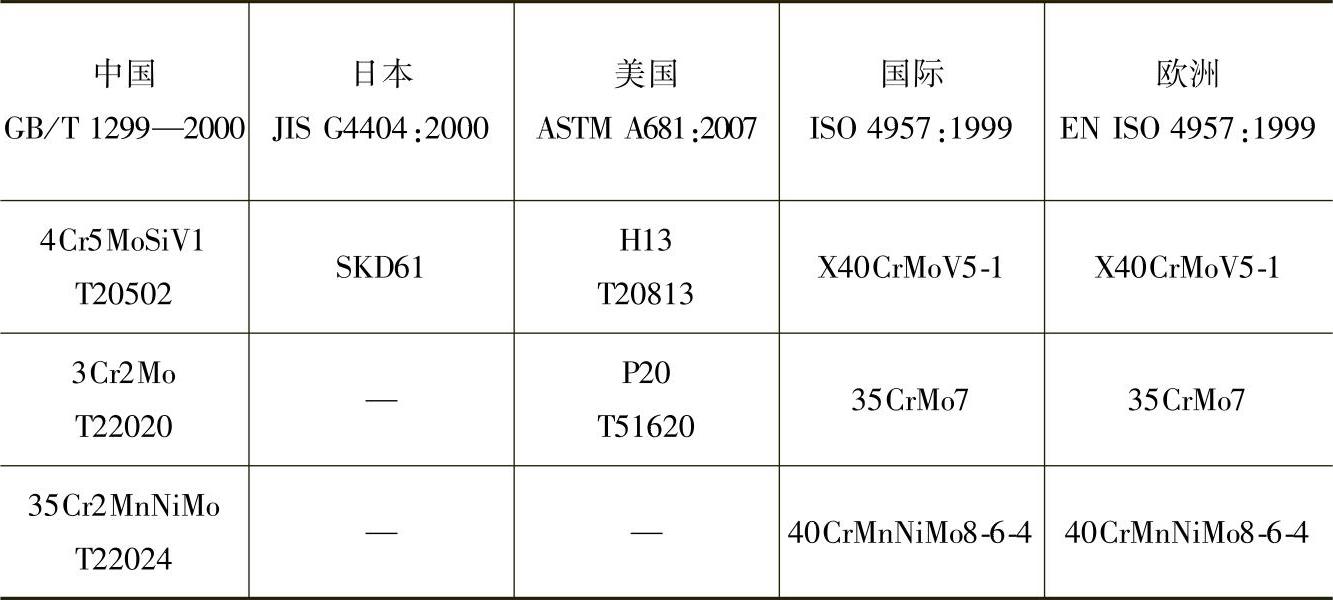

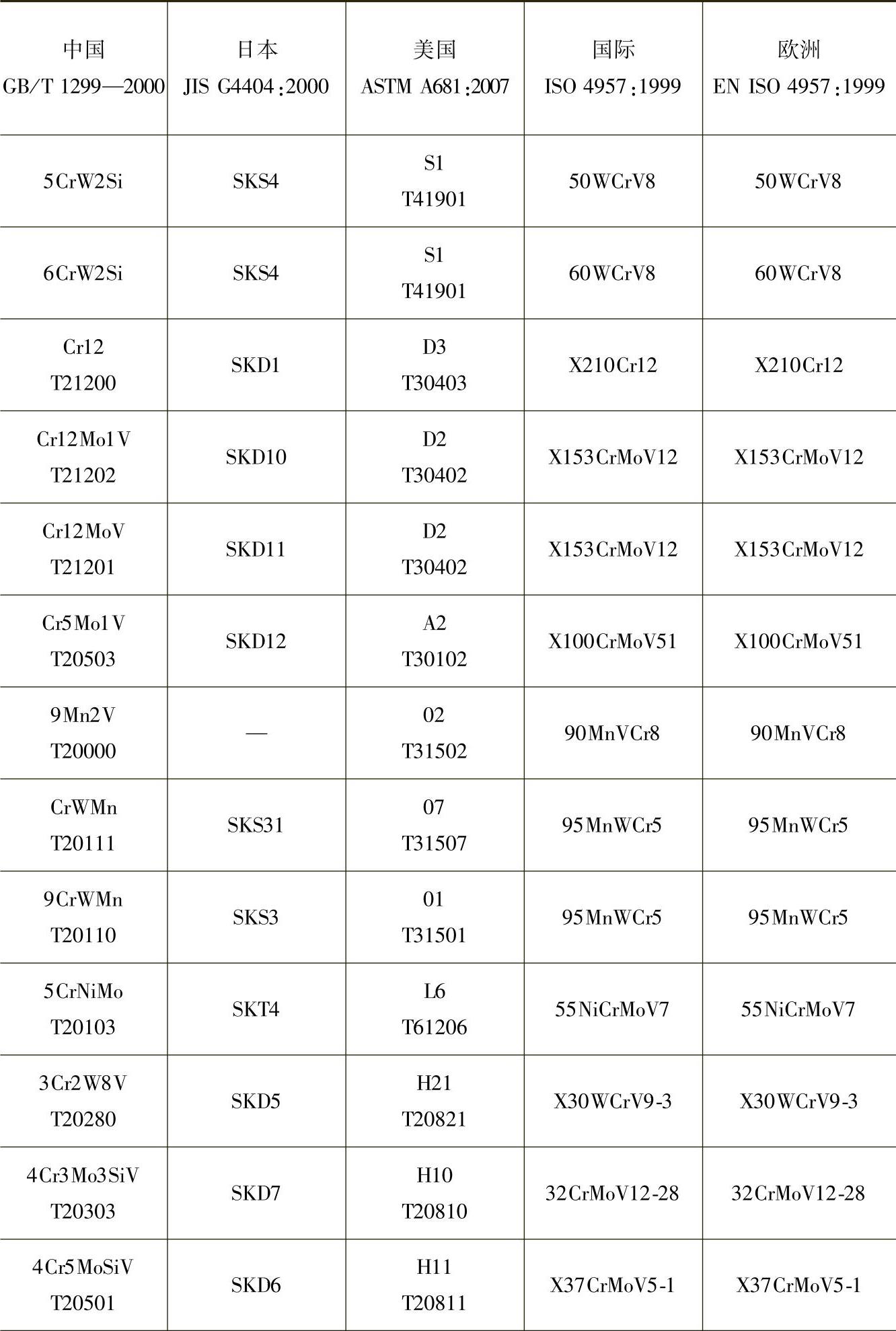

表H-7 合金工具钢牌号对照

（续）

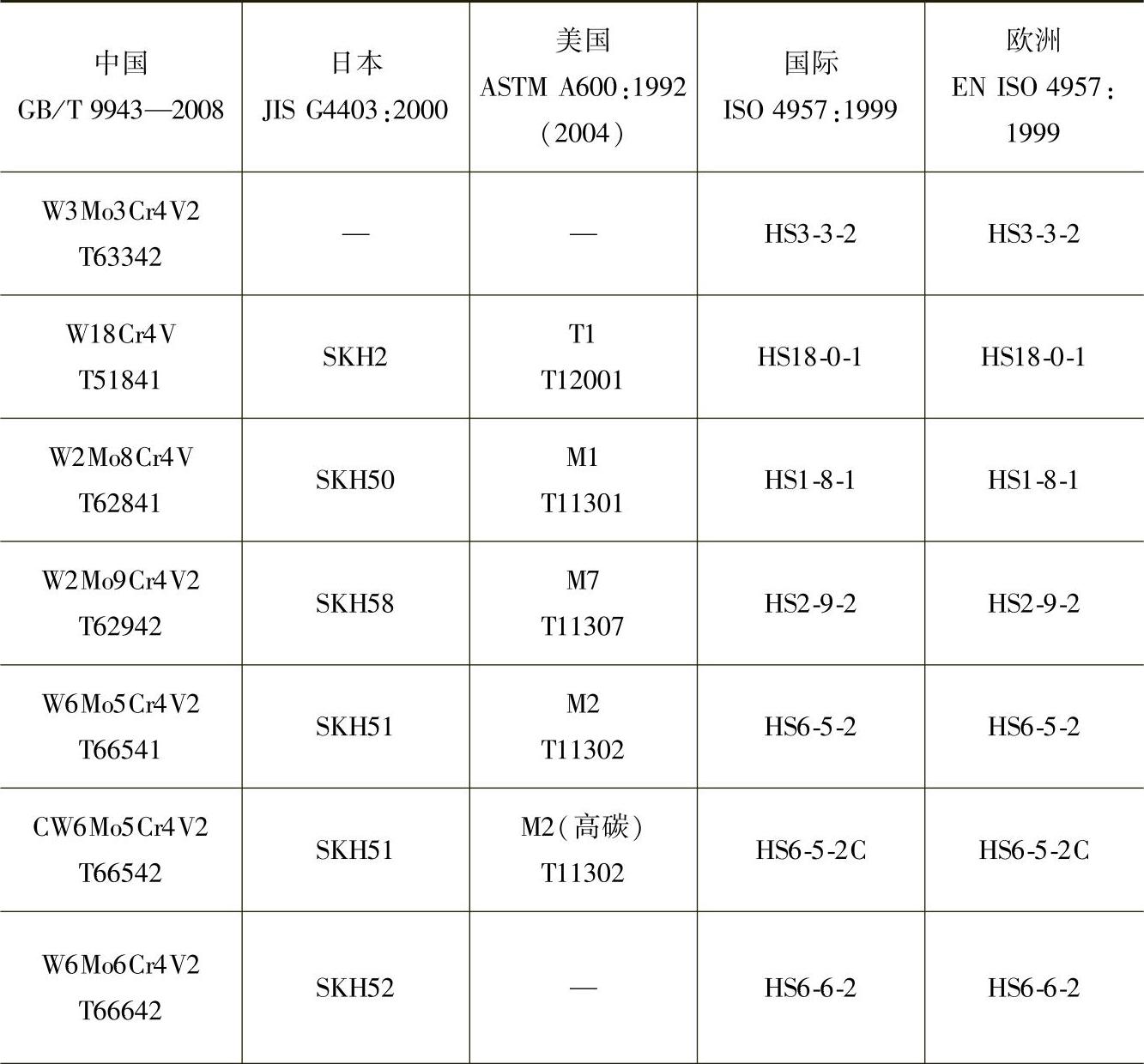

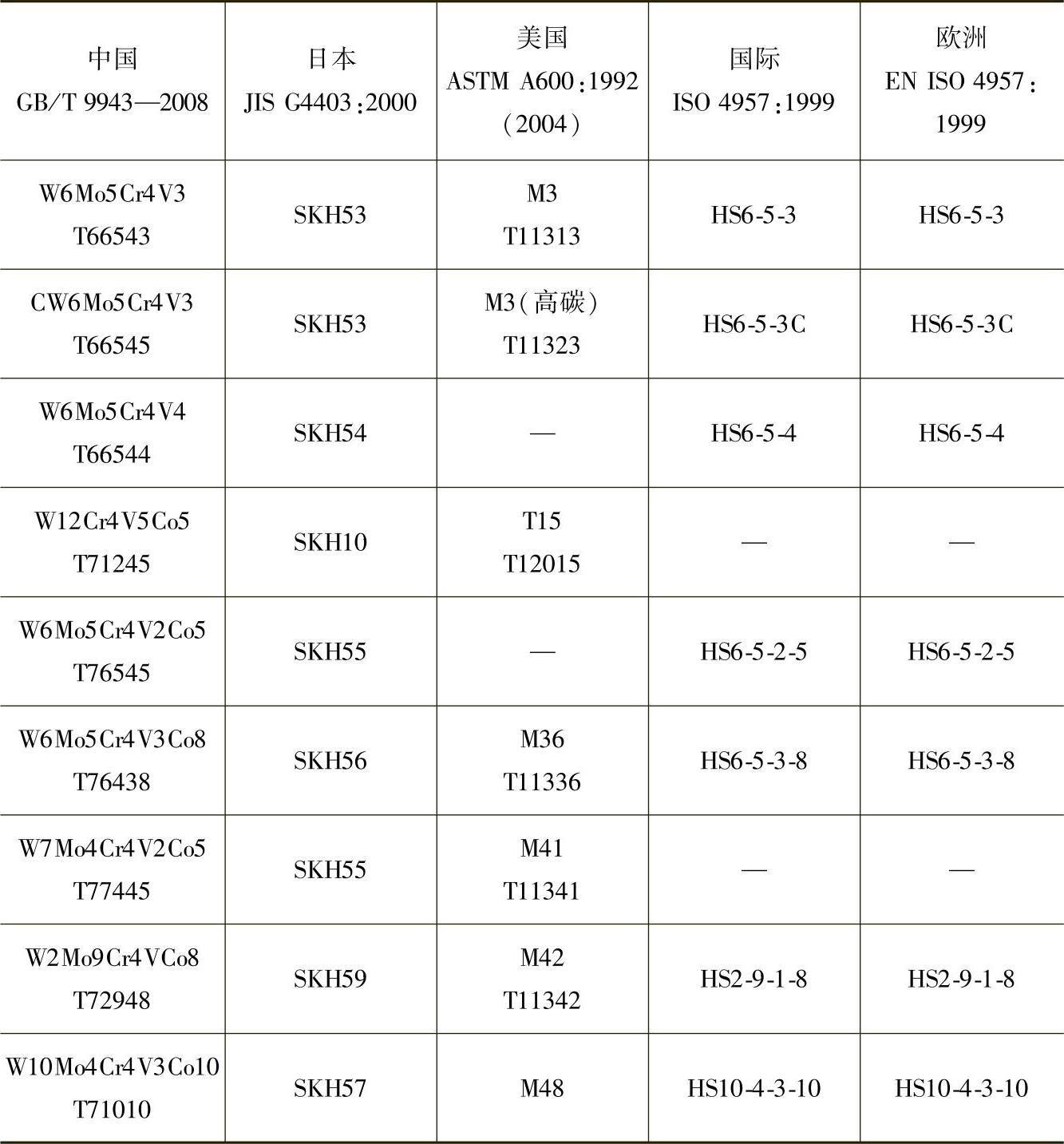

表H-8 高速工具钢牌号对照

（续）

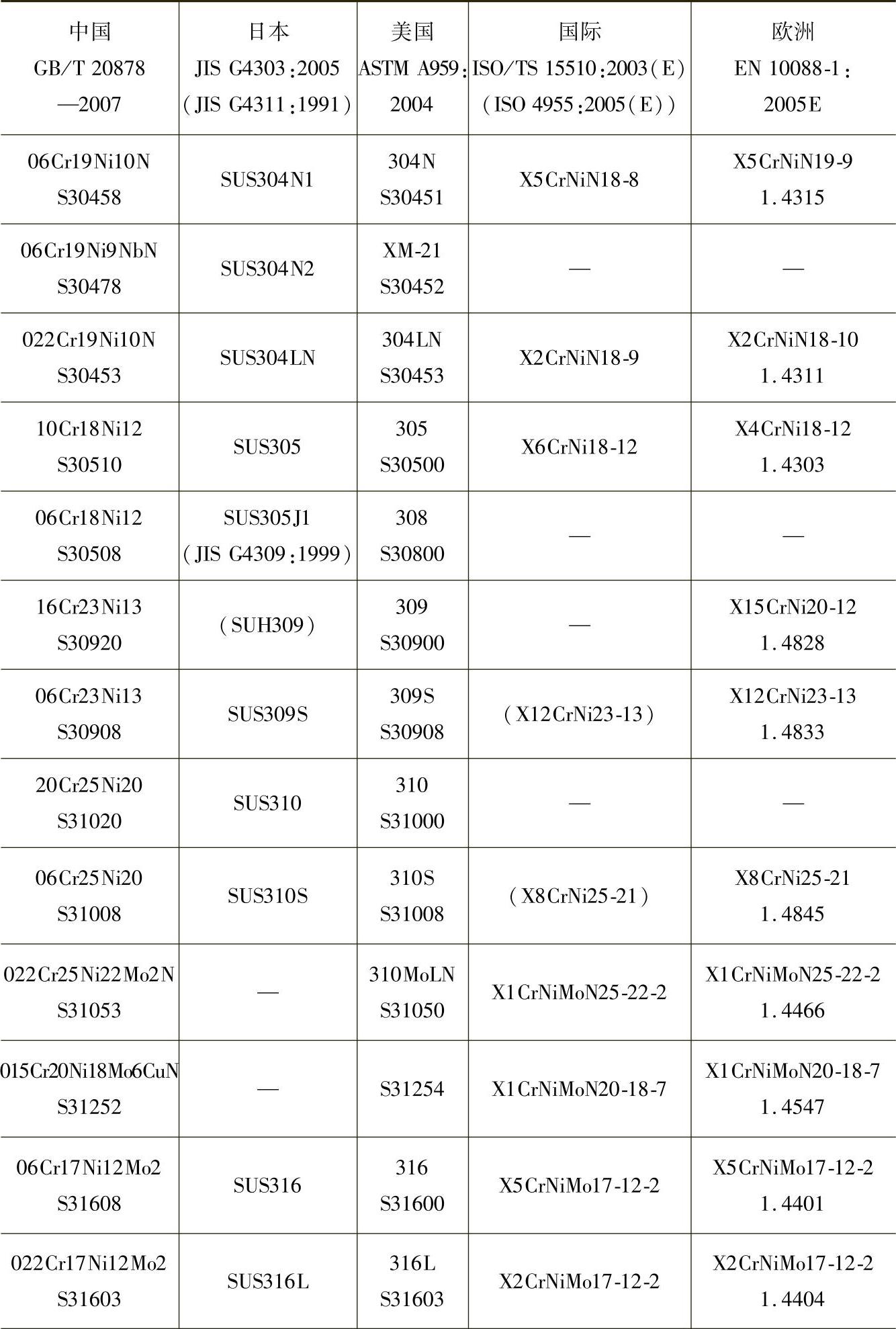

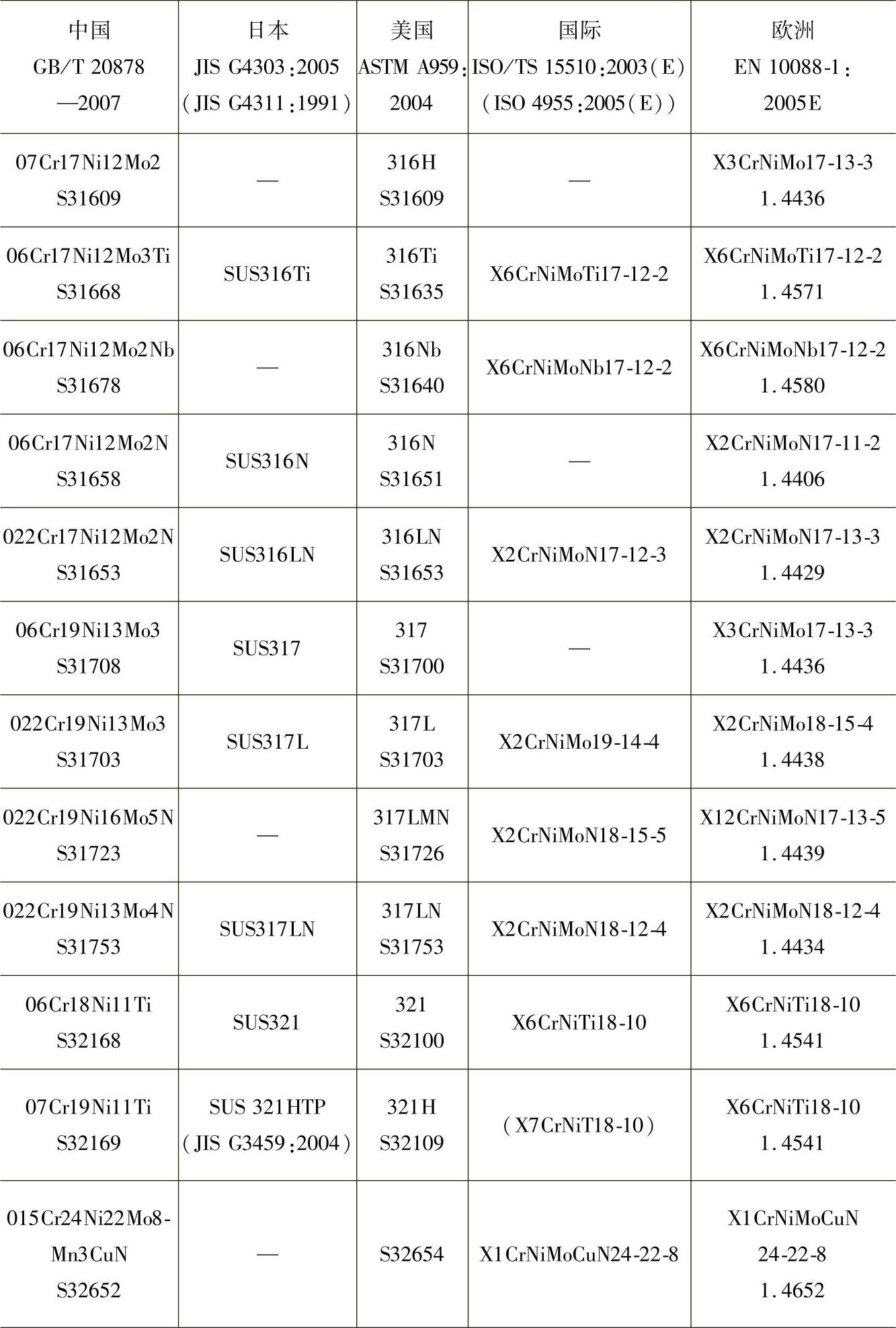

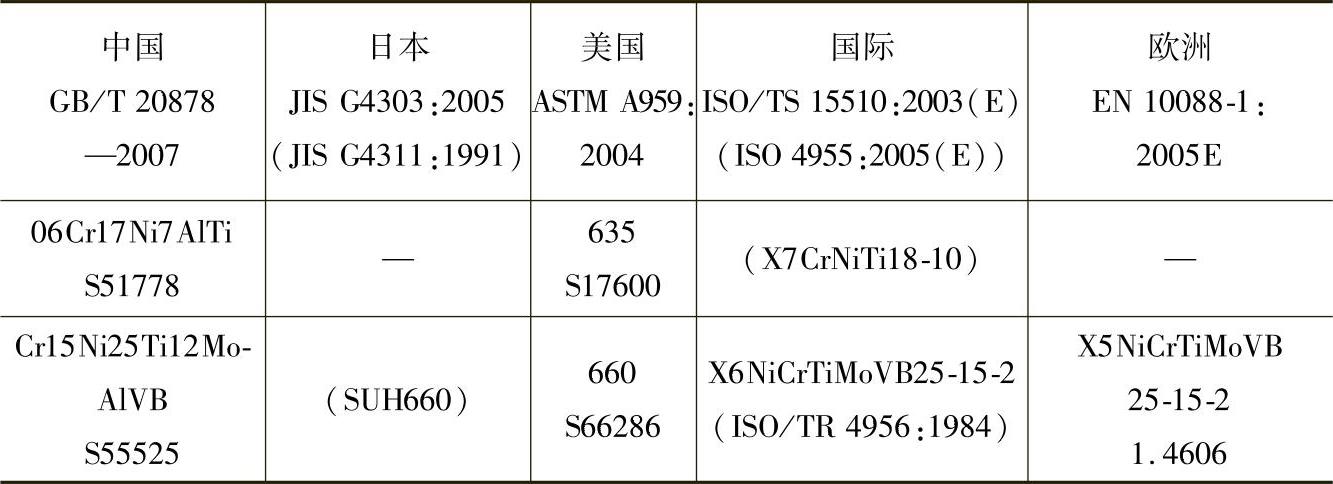

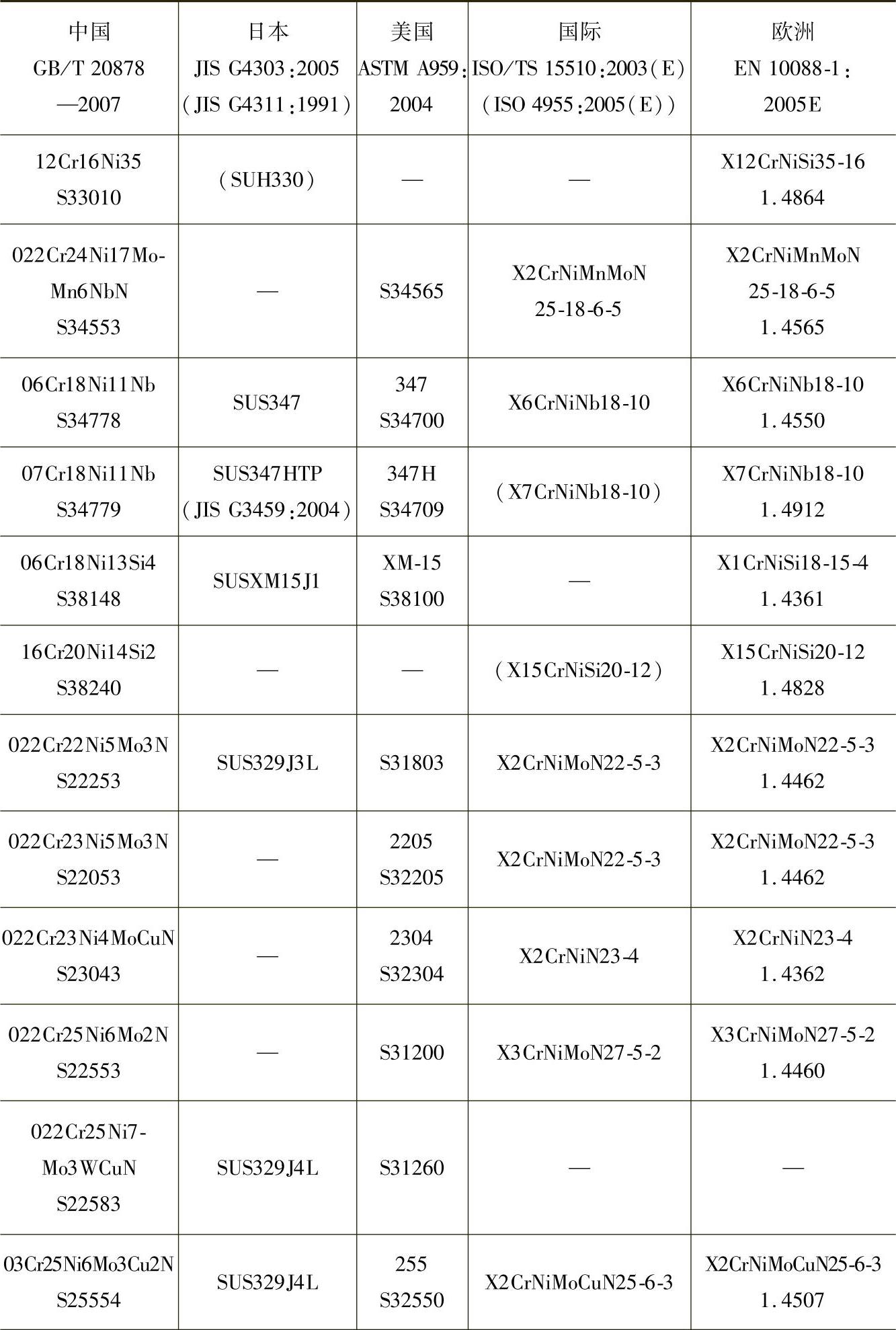

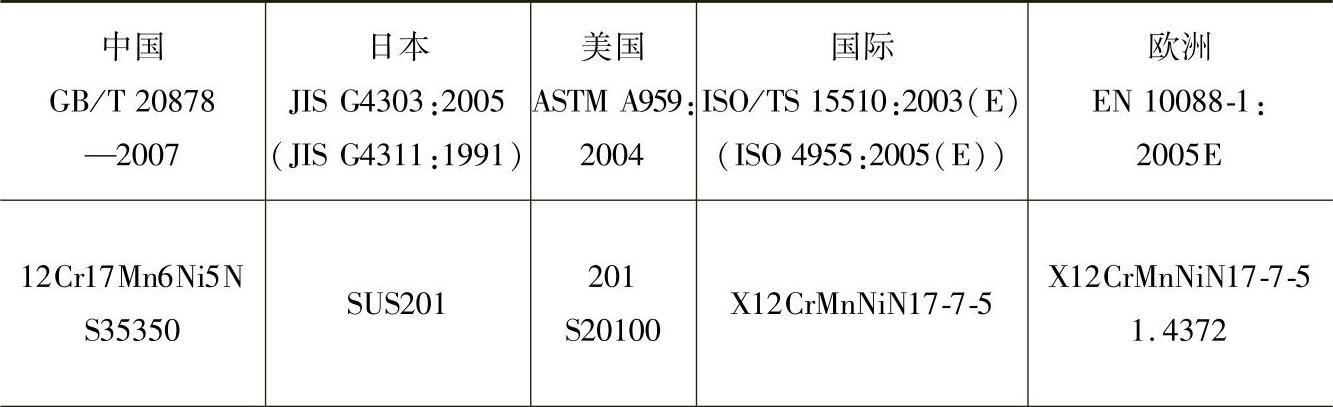

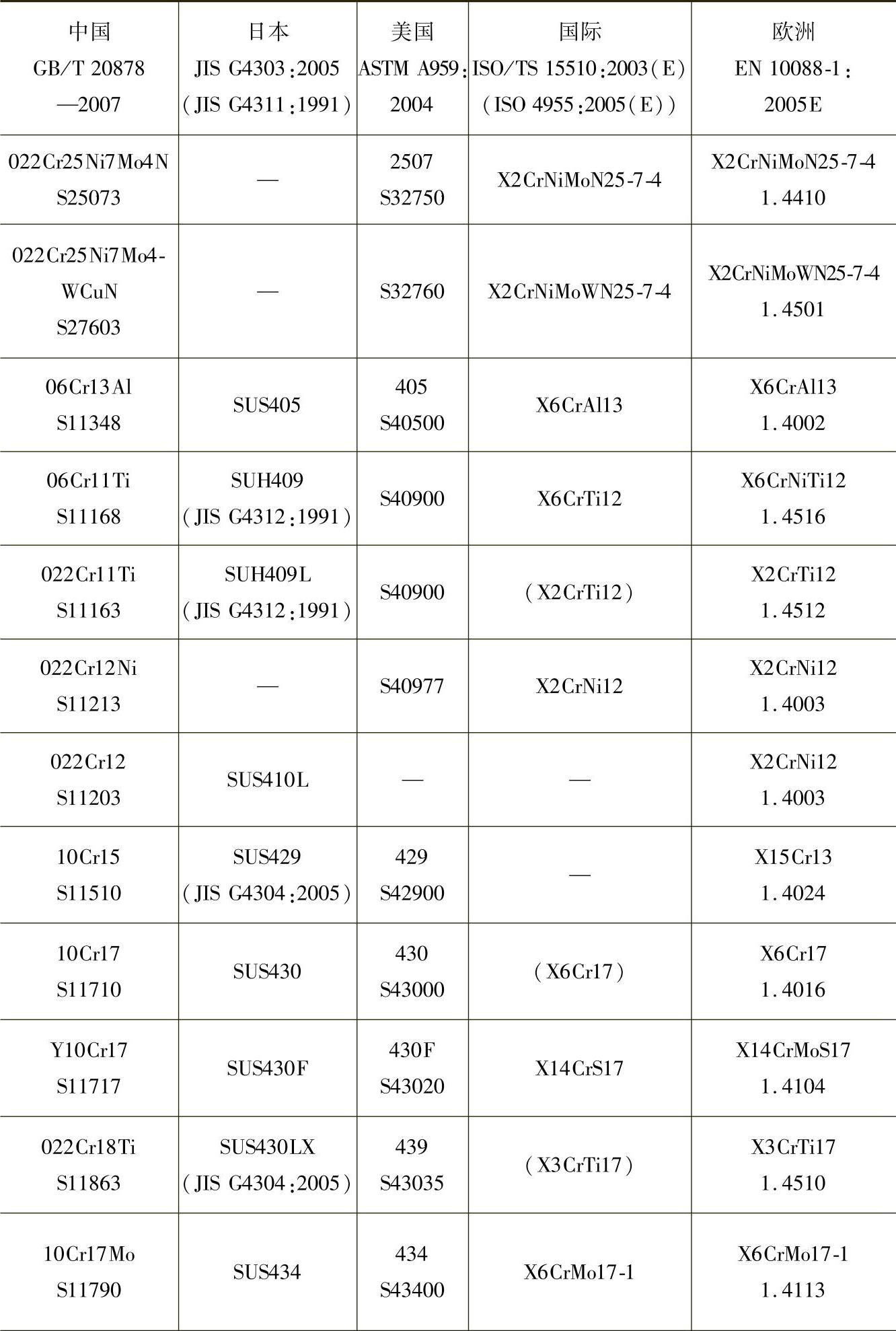

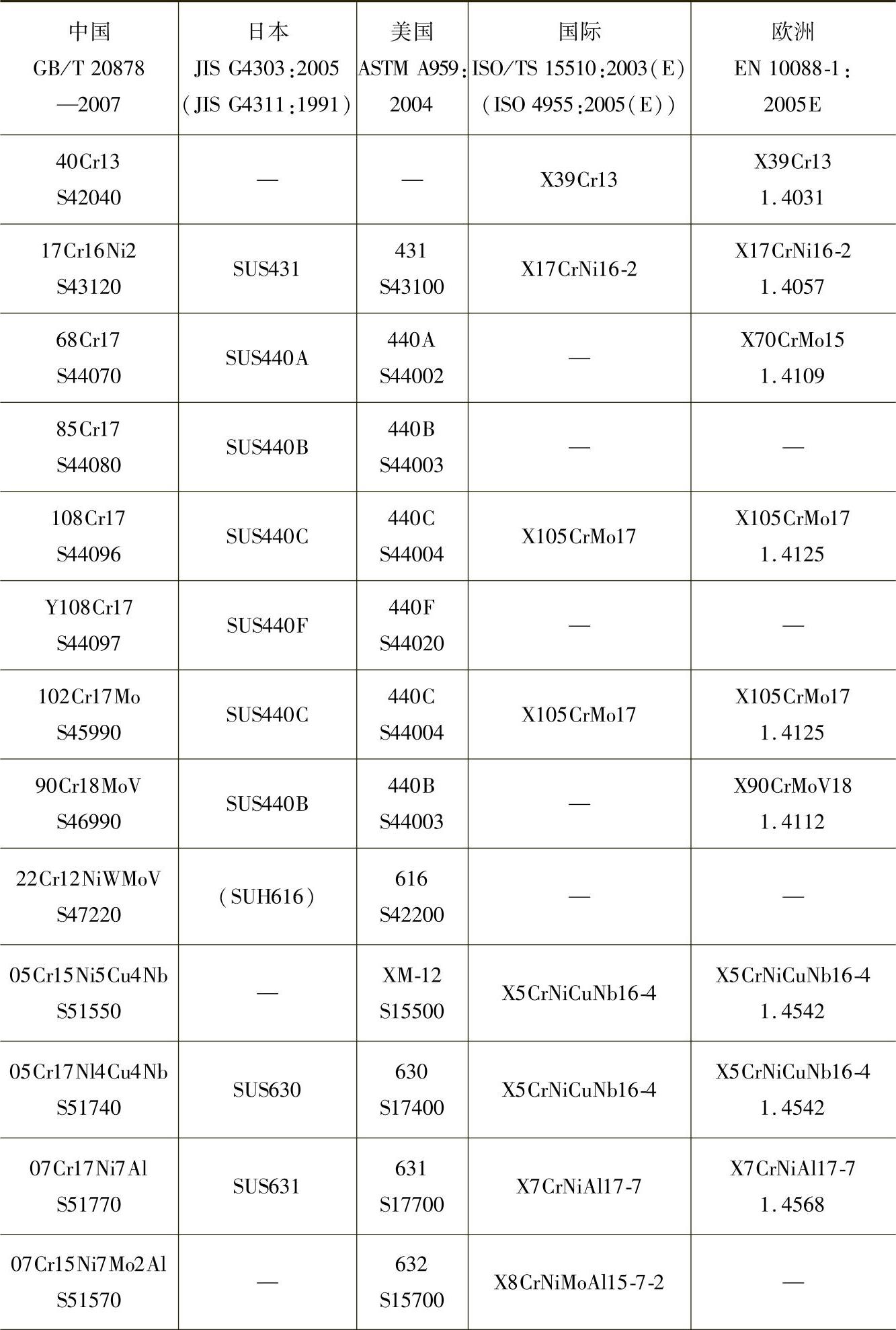

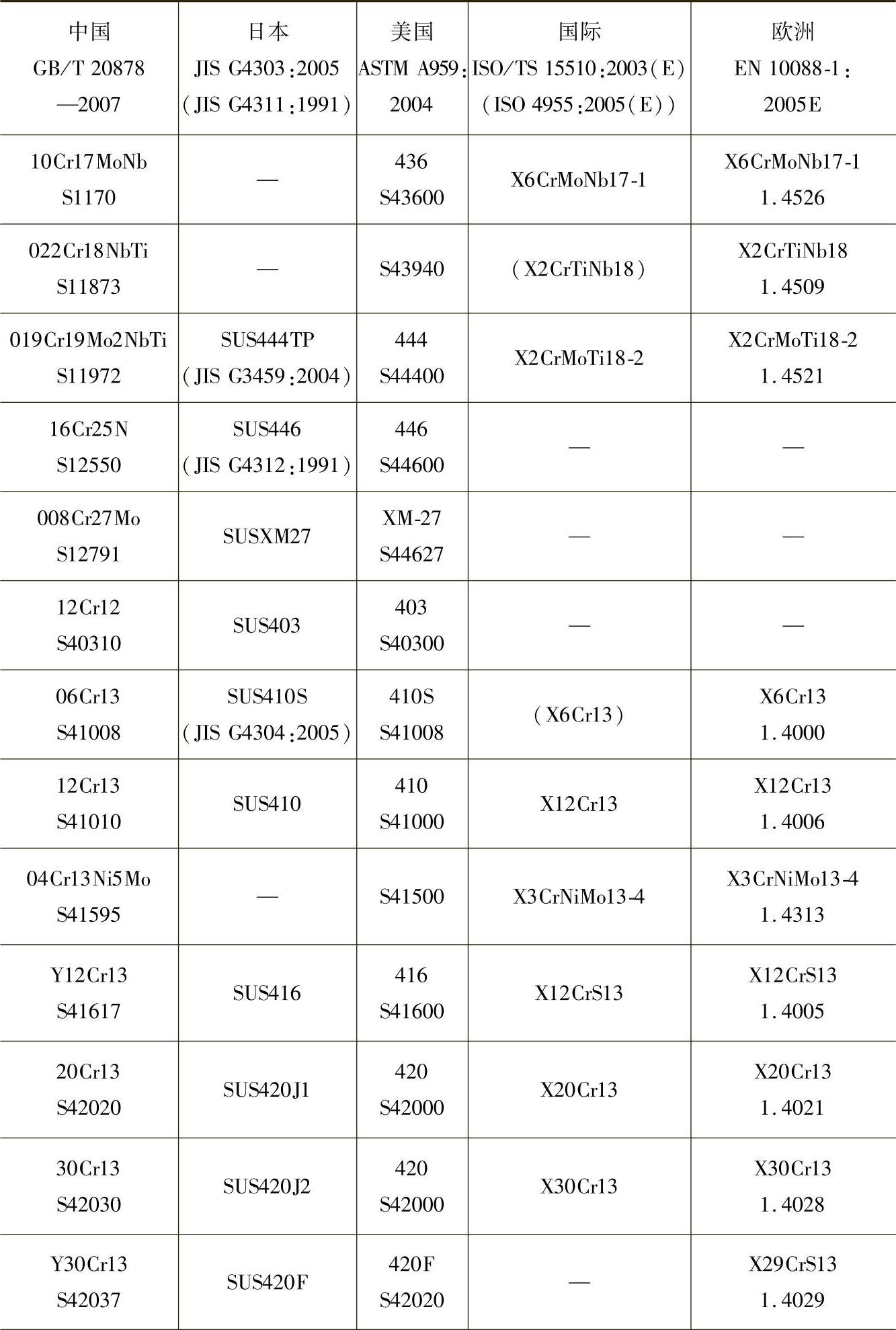

表H-9 不锈钢和耐热钢牌号对照

（续）
