附录D 工件加工预留余量与热处理变形允差

轴类正火件、调质件径向预留余量如表D-1所示。平板类工件预留余量与淬火变形允差如表D-2所示。轴、杆类工件预留余量与淬火变形允差如表D-3所示。套类工件预留余量与淬火变形允差如表D-4所示。花键轴淬火（包括渗碳淬火）变形允差如表D-5所示。蜗杆轴淬火（包括渗碳淬火）变形允差如表D-6所示。

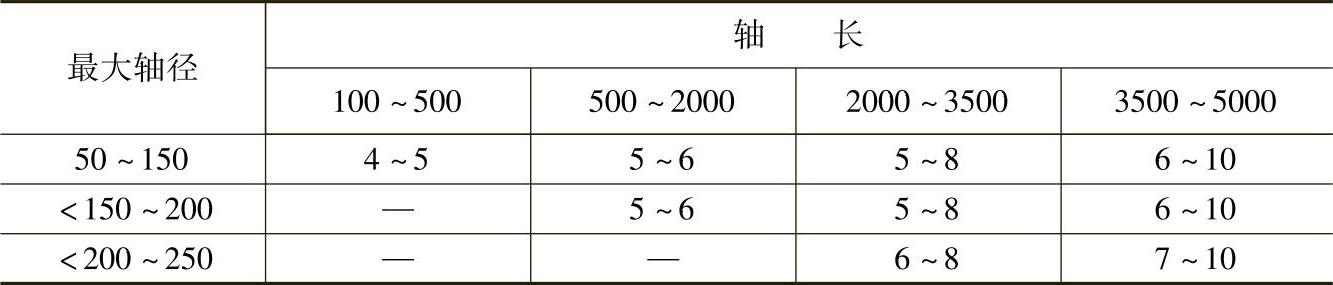

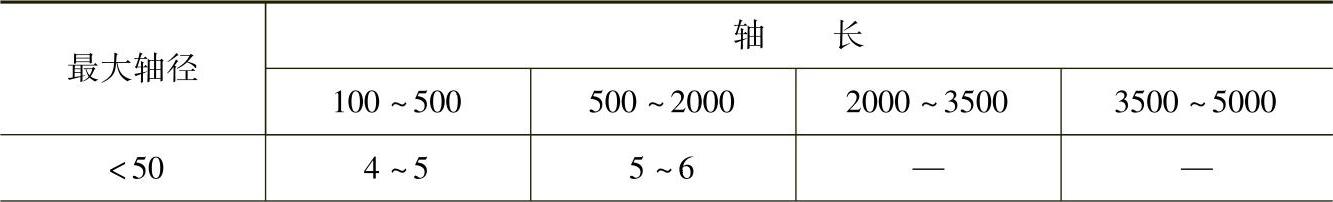

表D-1 轴类正火件、调质件径向预留余量 （单位：mm）

（续）

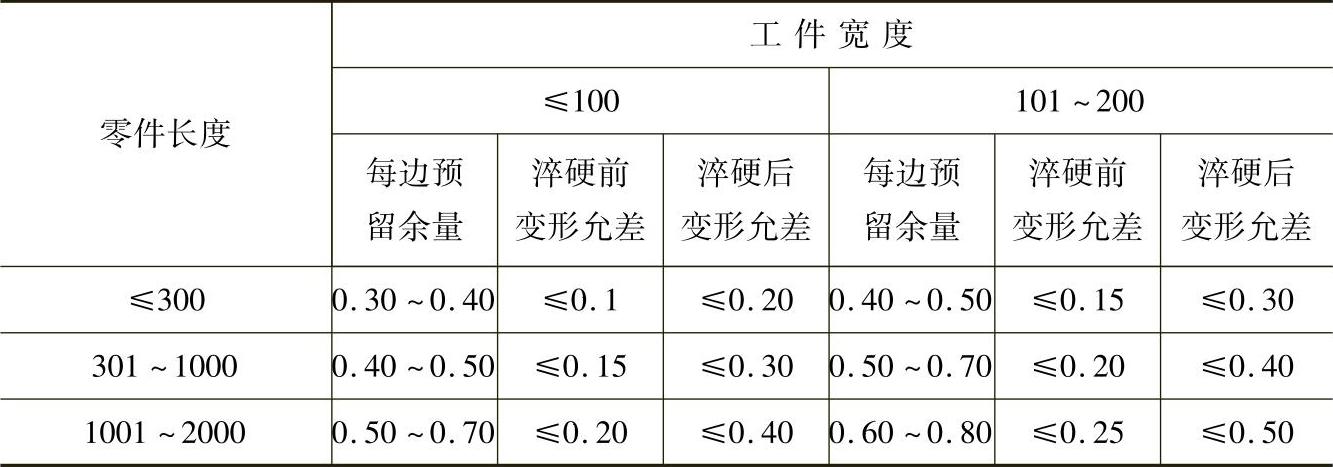

表D-2 平板类工件预留余量与淬火变形允差 （单位：mm）

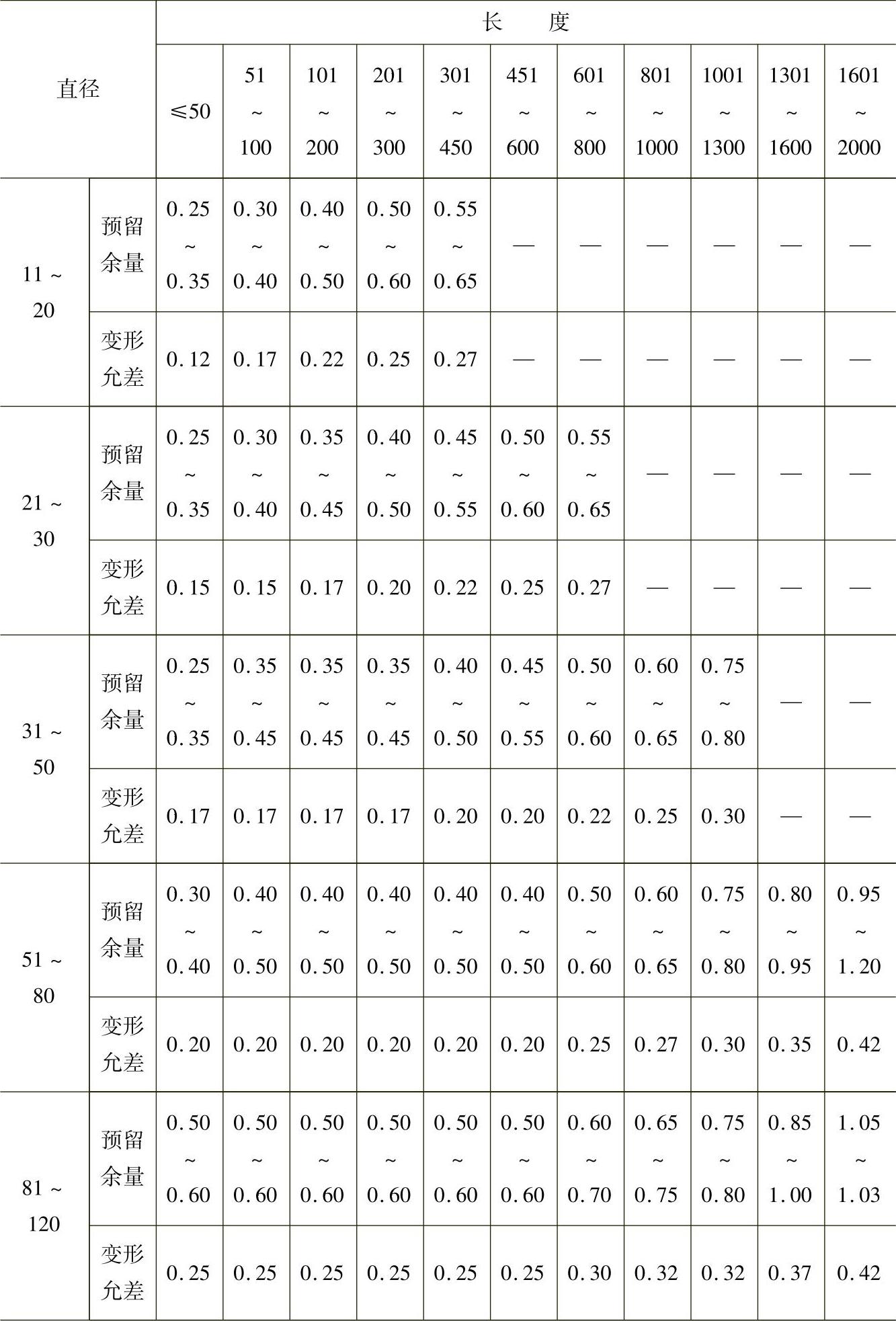

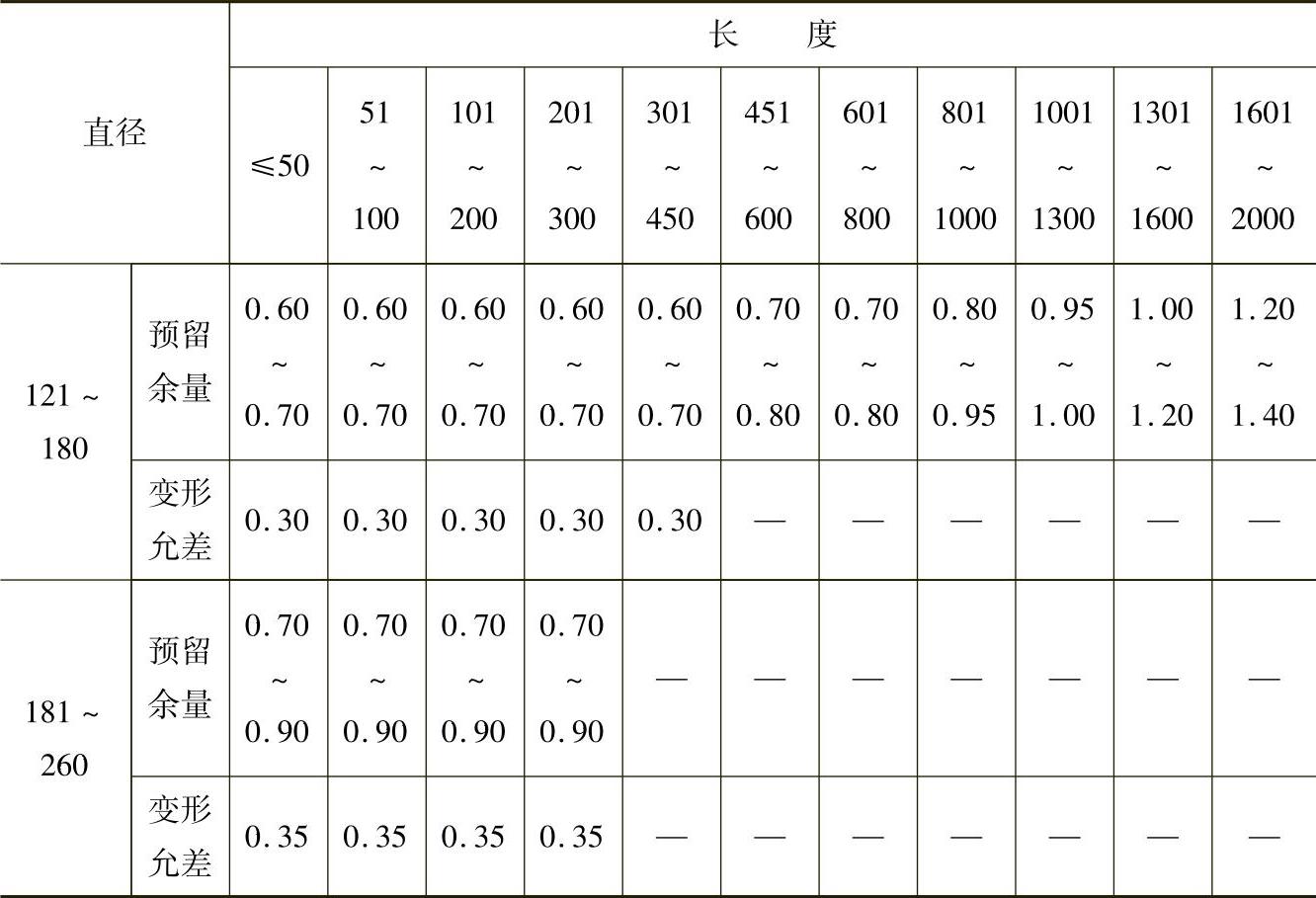

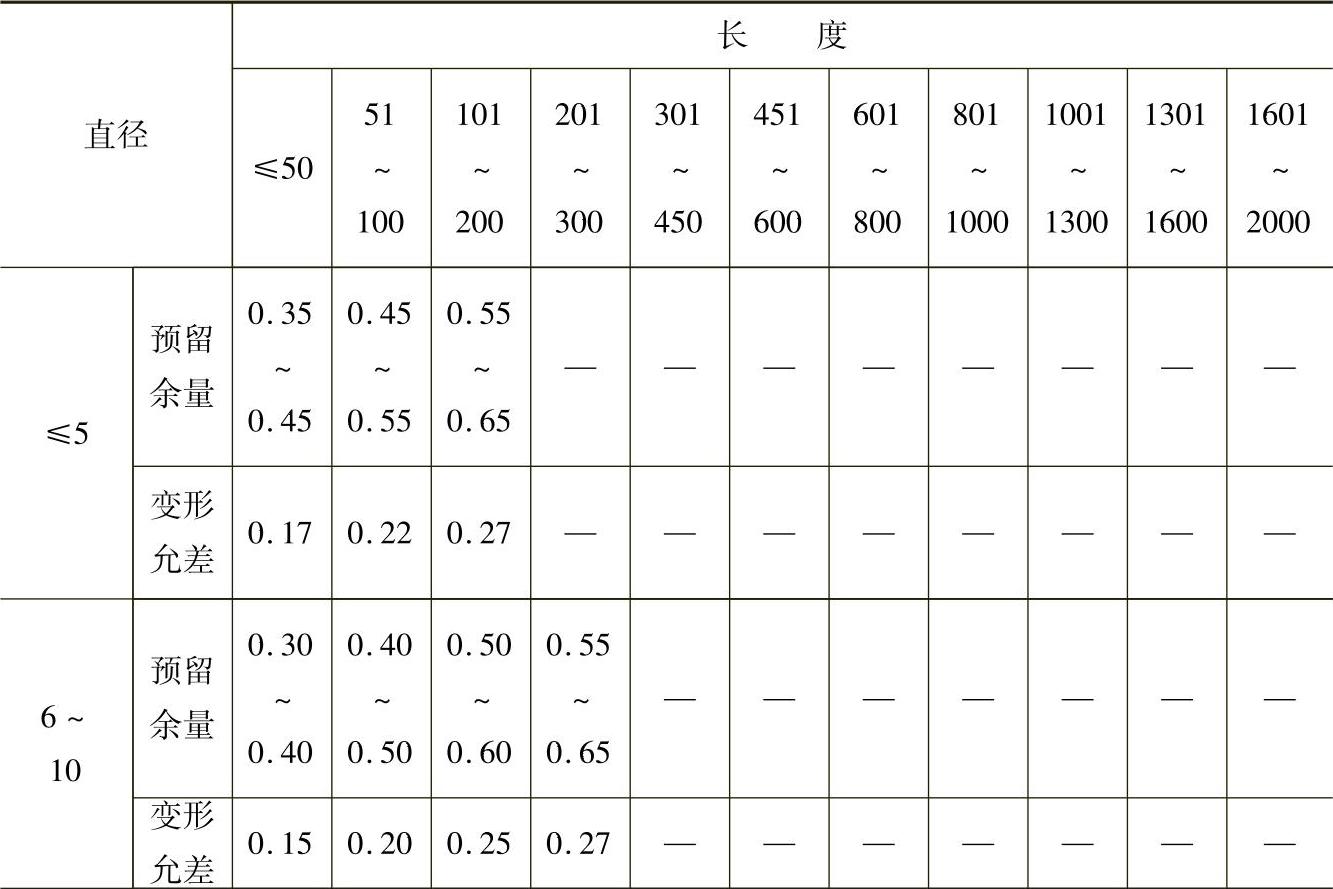

表D-3 轴、杆类工件预留余量与淬火变形允差 （单位：mm）

（续）

（续）

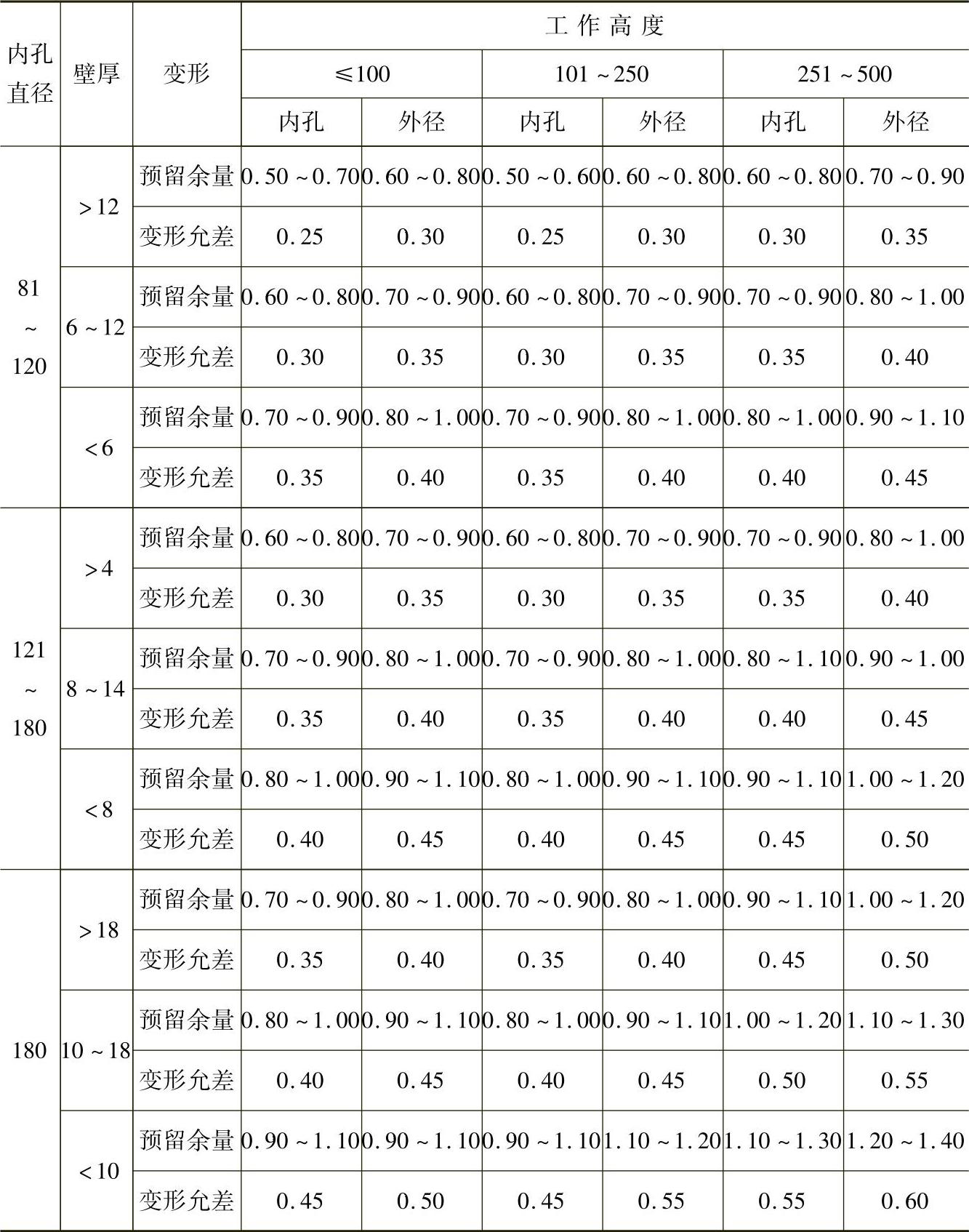

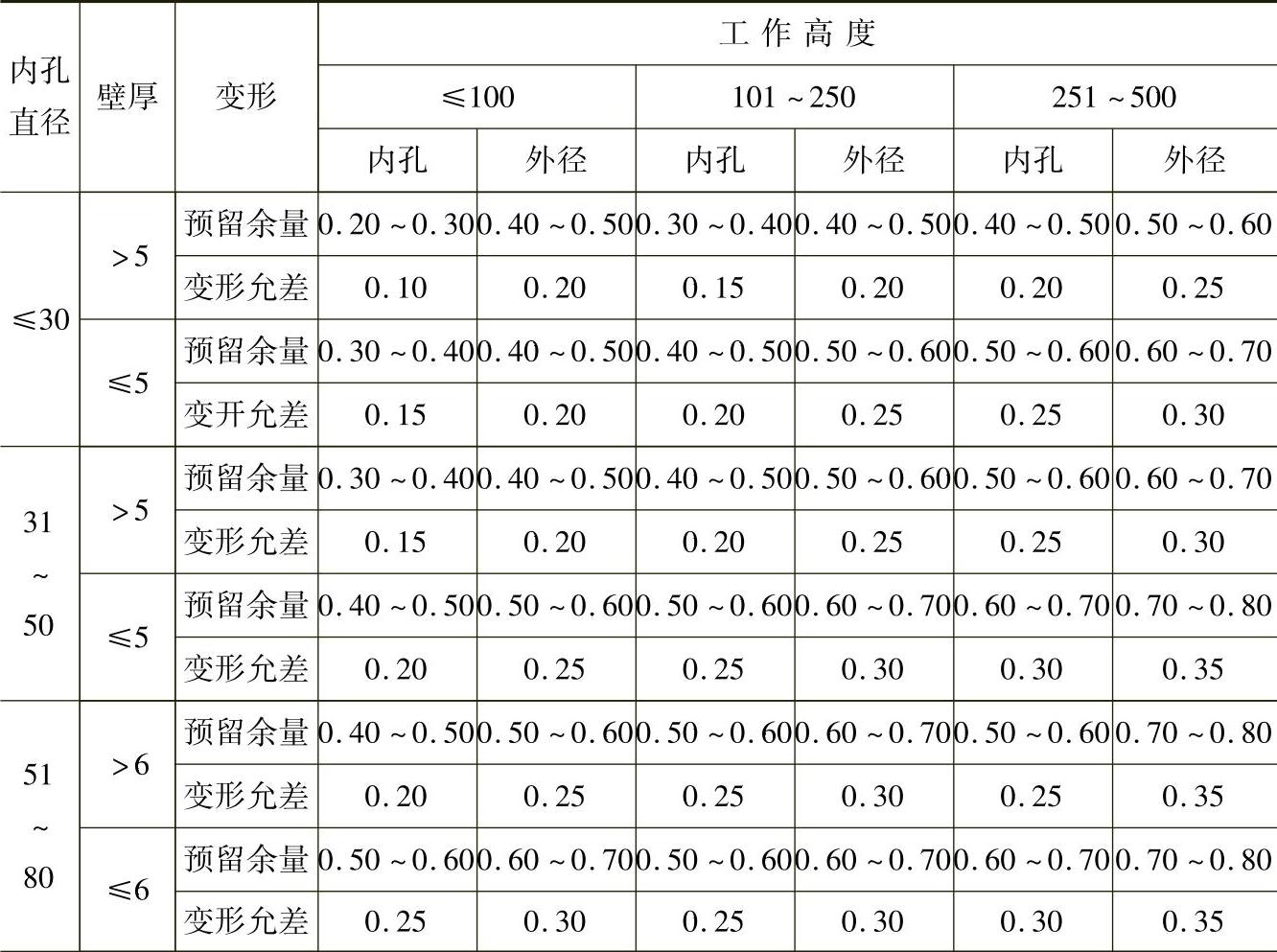

表D-4 套类工件预留余量与淬火变形允差 （单位：mm）

（续）

注：1.变形量是指淬火后的最大尺寸与名义尺寸之差。

2.套的截面变化很大时，应按表中规定适当增加20%～30%。

3.碳素钢的预留余量应取上限，其变形量也允许随之增大。

4.套的内孔＞80mm的薄壁零件，粗加工后应经正火处理，以消除应力和减小变形。

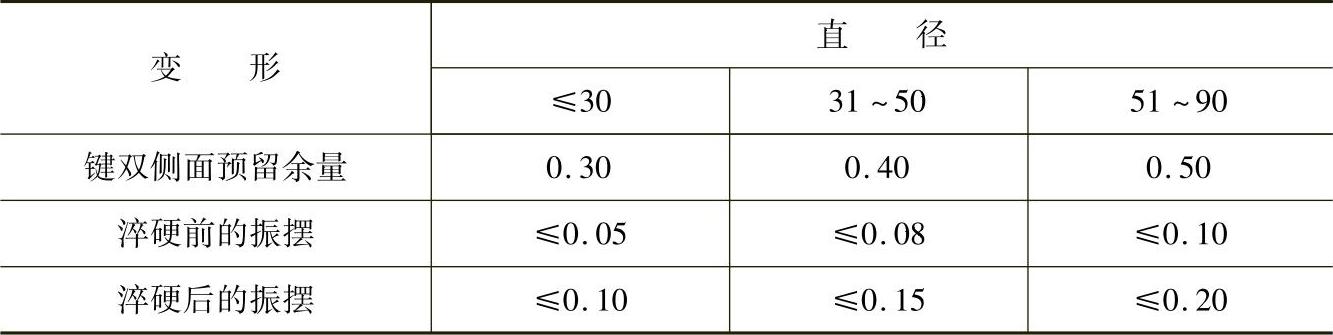

表D-5 花键轴淬火（包括渗碳淬火）变形允差 （单位：mm）

注：振摆仅指花键部分，其余部分仍按一般轴类件考虑。

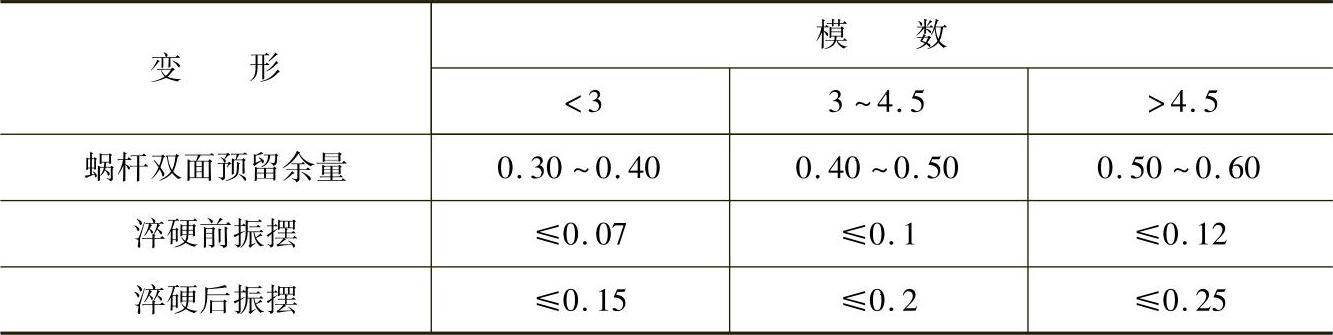

表D-6 蜗杆轴淬火（包括渗碳淬火）变形允差 （单位：mm）
