9.4.2 力-变形曲线和应力-应变曲线

1.力-变形曲线

试样在拉伸试验机上拉断以后,将力和试样长度的变化标在座标图上,以纵座标表示力F(N),横座标表示绝对伸长Δl(mm),就得到力-变形曲线。

图9-13所示为低碳钢的力-变形曲线。低碳钢的力-变形曲线的解析如表9-33所示。

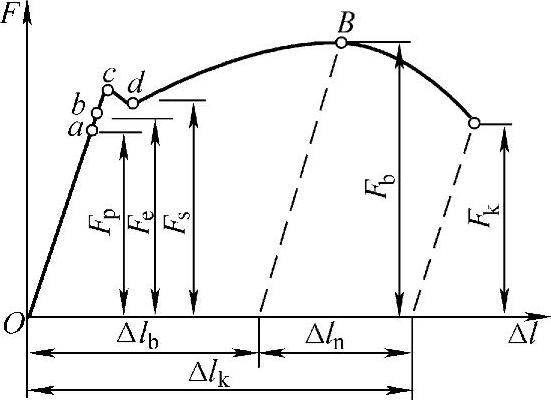

图9-13 低碳钢的力-变形曲线

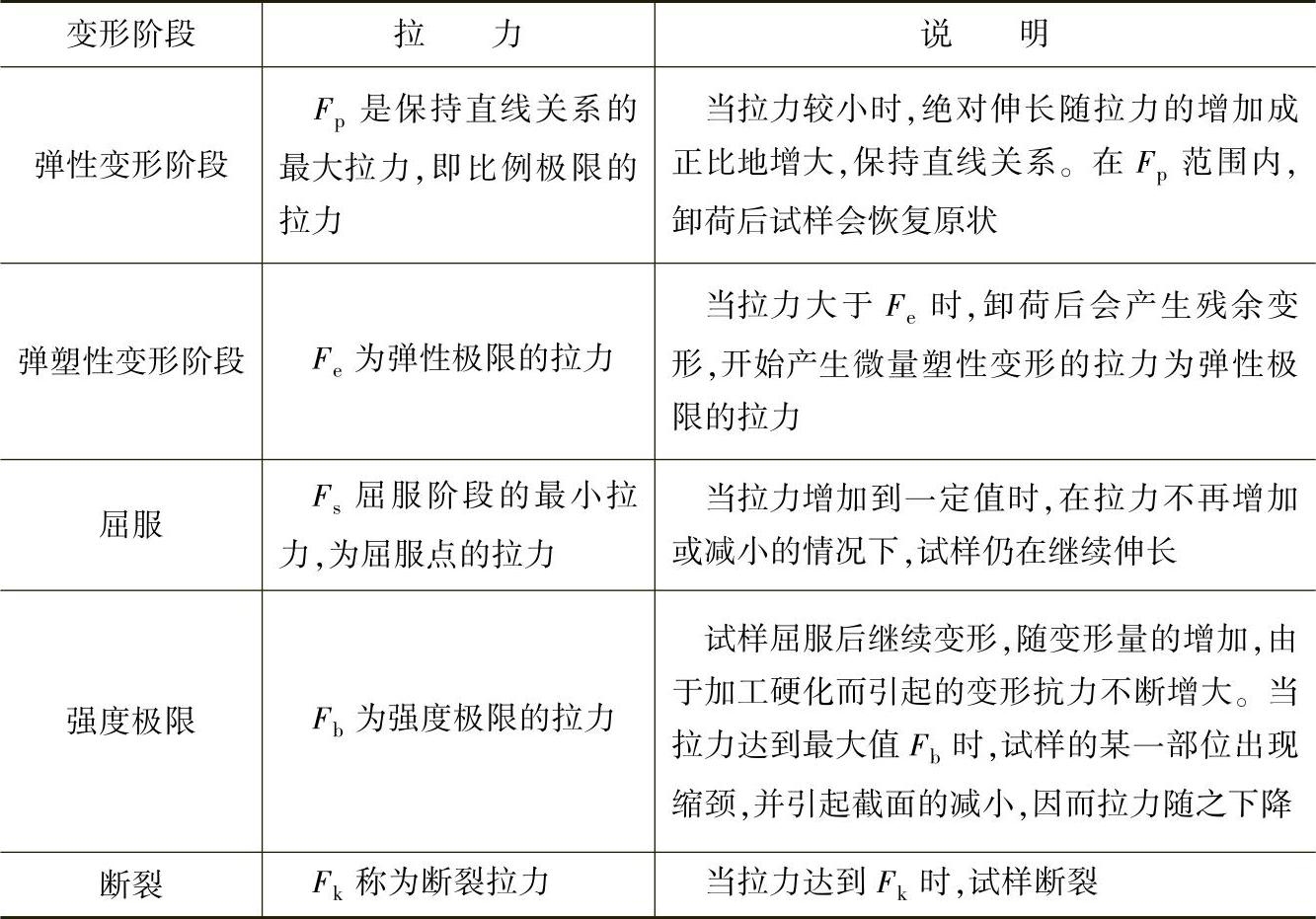

表9-33 低碳钢的力-变形曲线的解析


2.应力-应变曲线

由力-变形曲线可以得到应力-应变曲线。

(1)应力(σ

σ=F/A0 (9-10)

式中 σ——应力(MPa);

F——拉力(N);

A0——原始截面积(mm2)。

(2)断后伸长率(δ)表示试验前后试样的相对伸长,其计算公式为

δ=[(lk-l0)/l0]×100% (9-11)

式中 lk——试样断裂后的标距长度(mm);

l0——试样原始标距长度(mm)。

圆形短试样、长试样的断后伸长率分别用δ5δ10表示,同一材料的断后伸长率,一般δ5δ10。对不同材料的断后伸长率进行比较时,只有δ5δ5比较或δ10δ10比较才是正确的。

(3)断面收缩率(ψ)表示试样横截面试验前后的相对减缩量,其计算式为

ψ=[(A0-Ak)/A0]×100% (9-12)

式中 Ak——试样断口处的最小横截面积(mm2);

A0——试样原始横截面积(mm2)。

断后伸长率δ和断面收缩率ψ表示材料断裂前的塑性变形能力。δ反映材料的均匀变形能力,ψ反映材料的局部集中变形能力。

试样断口处的最小截面积的测量方法:将拉断的试样对接起来,从互相垂直的两个方向分别测量断口处的最小直径dk,取其平均值,即可得到Ak,进而求出ψ值。

应力-应变曲线如图9-14所示。应力-应变曲线的形状与力-变形曲线相似,只是座标不同、单位不同而已。应力-应变曲线不受试样尺寸的影响,从曲线图上可以直接得到各种力学性能指标。

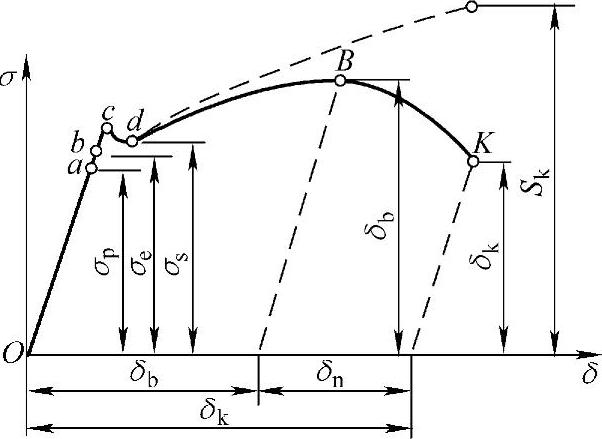

图9-14 低碳钢的应力-应变曲线

工业上使用的金属材料大多数没有屈服现象。不同种类金属材料、经不同变形加工或热处理的金属材料,其应力-应变曲线也有很大差别。具有铁素体加珠光体组织或回火索氏体组织的各种碳素结构钢、低合金钢的应力-应变曲线具有类似于上述曲线的形状。硬化程度较高的钢变形时没有物理屈服行为;脆性材料(如淬火高碳钢等),在拉伸过程中不产生明显的塑性变形,弹性变形后立即断裂;形变强化很强的钢,断裂前不形成缩颈。

静拉伸试验可以得到材料最基本的力学性能指标(如强度、塑性等),现将几种常用钢材的静拉伸数据列于表9-34。

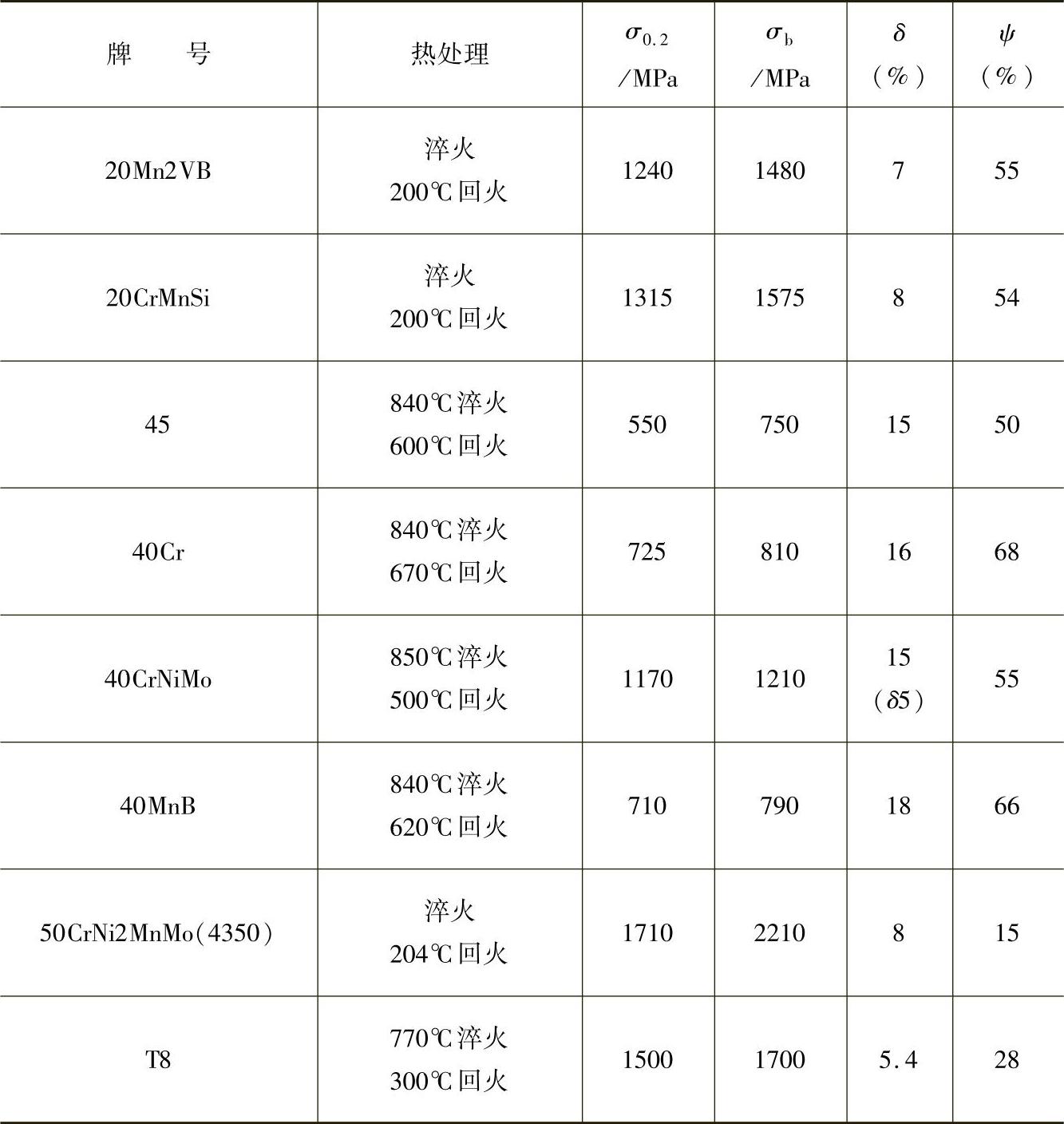

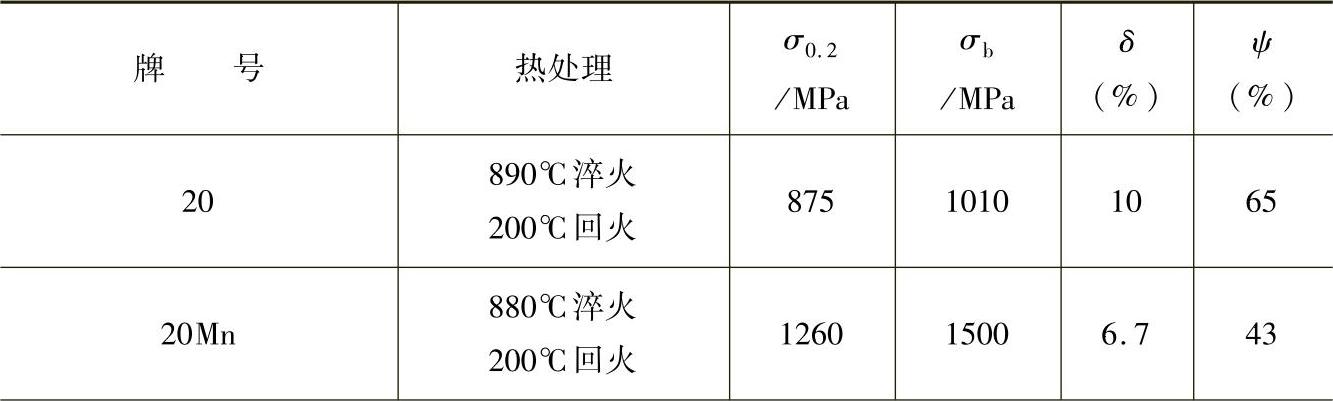

表9-34 几种常用钢材的静拉伸数据


(续)
