努氏硬度试验与维氏硬度试验一样，但压头采用了对棱角为172.5°及130°的四棱金刚石锥，在被测试样表面得到的是菱形压痕，其长对角线长度比短对角线长7.11倍。努氏硬度压头及压痕如图9-9所示。

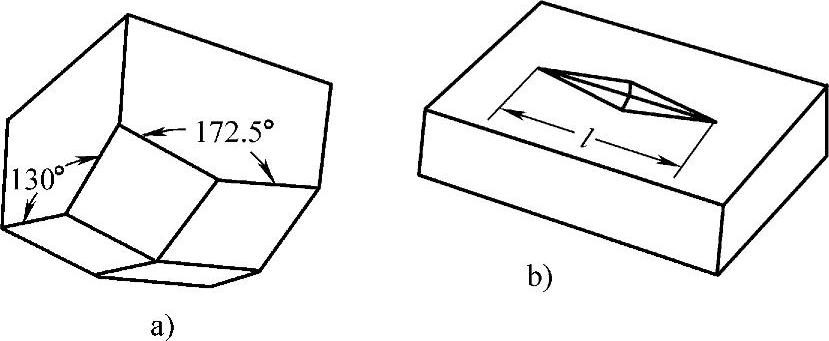

图9-9 努氏硬度压头及压痕示意图

a）压头 b）压痕

努氏硬度值根据长对角线的长度，由下式求得

HK=14.22F/l² （9-5）

式中 HK——努氏硬度值（单位为9.8N/mm²）；

F——试验力（N），在0.05～30N内选取；

l——长对角线的长度（mm）。

努氏硬度用HK表示，符号之前的数字为硬度值，符号之后的数字为试验力。例如：640HK0.1表示在试验力为0.9807N下保持10～15s测定的努氏硬度值为640；640HK0.1/20表示在试验力为0.9807N下保持20s测定的努氏硬度值为640。

由于努氏硬度试验只须测量长对角线的长度，且压痕较长，测量精度高，因而试验准确。一般用于测量薄层（表面淬火层或化学渗镀层）及合金中组成相的硬度。
