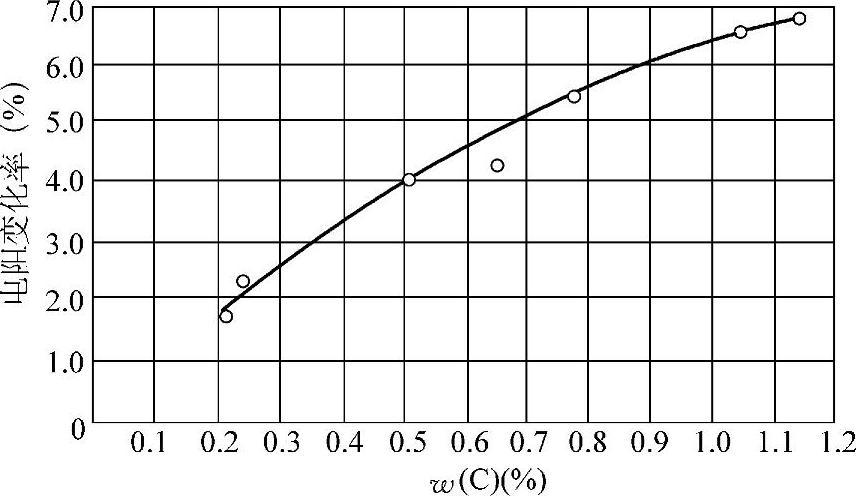

图8-43 低碳钢丝增碳后w（C）与电阻变化率的关系

热丝电阻法是利用铁合金丝在炉气中加热时由于脱碳或增碳而引起的电阻变化，来测量和调节炉气的碳势的。传感器为ϕ0.1mm的低碳钢丝或Fe-Ni合金丝。低碳钢丝的化学成分：w（C）为0.08%、w（Si）为0.025%、w（Mn）为0.50%、w（P）为0.008%、w（S）为0.015%、w（Cu）为0.12%。低碳钢丝增碳后电阻值的变化率如图8-43所示。Fe-Ni合金丝碳质量分数和电阻值的关系示于图8-44。其炉气碳势w（C）的调节范围为0.15%～1.15%。

热丝电阻法测量炉气碳势主要用于井式气体渗碳炉中的滴注式渗碳。

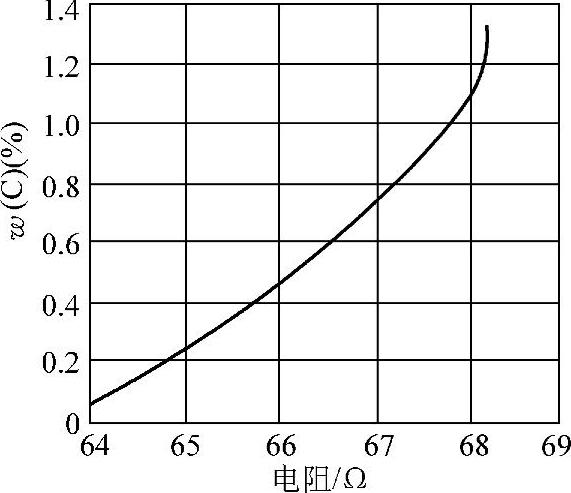

图8-44 Fe-Ni合金丝w（C）和电阻值的关系
