红外线气体分析仪是利用某些气体对红外波段特定红外线辐射的吸收程度取决于被测气体的浓度的原理工作的。将被测气体对红外线辐射的吸收程度与参比气相比较，通过检测室内的薄膜微声器（电容器）产生交流信号，经放大器放大后，由指示器和记录仪表指示和记录下来。GS—04型红外线气体分析仪的工作原理图如图8-41所示。

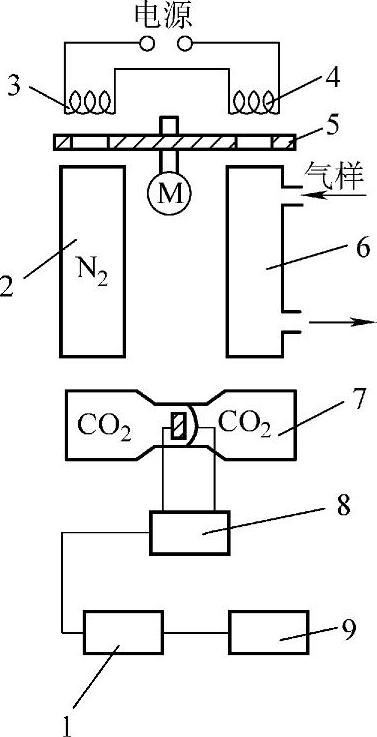

图8-41 GS—04型红外线气体分析仪的工作原理图

1—主放大器 2—参比室 3、4—红外光源 5—切光片 6—分析室 7—检测室 8—前置放大器 9—记录仪

用红外仪测定炉气中的CO₂浓度，即可测定和控制炉气中的碳势。在渗碳和碳氮共渗时，用红外线气体分析仪可测定和控制炉气的碳势，且比较准确、可靠，φ（CO₂）的精度可达0.005%，分析周期约为20s。
