氧探头是氧分析仪的核心组成部分。氧探头由氧化锆元件、碳化硅过滤器、恒温室、气体导管等部分组成。过滤器置于氧探头的头部，有过滤灰尘和减缓气体冲击氧化锆元件的作用。氧化锆元件置于恒温室中，以保证在恒定温度下测量氧的成分，通过测定气氛中的氧势来推知气氛的碳势。

氧探头适用各种炉型，如井式炉、网带炉、箱式多用炉和连续炉等，也适用于各种热处理工序，如渗碳、碳氮共渗、光亮淬火、正火、退火、粉末冶金烧结和补碳等，以及各种热处理控制气氛，如吸热式、滴注式（甲醇+煤油或丙酮、醋酸乙脂等）、直生式（空气+煤油、丙酮、甲烷或丙丁烷）和各种氮基气氛等。

图8-40所示为HT999型氧探头结构。HT999系列氧探头的技术参数如表8-119所示。OVSE系列氧探头的技术参数如表8-120所示。

图8-40 HT999型氧探头结构

a）外形图 b）结构图

1—外套管（负极） 2—烧碳黑用空气 3—高铝瓷管 4—参比空气通入孔 5—内多孔瓷管 6—内电极（正极） 7—氧化锆片

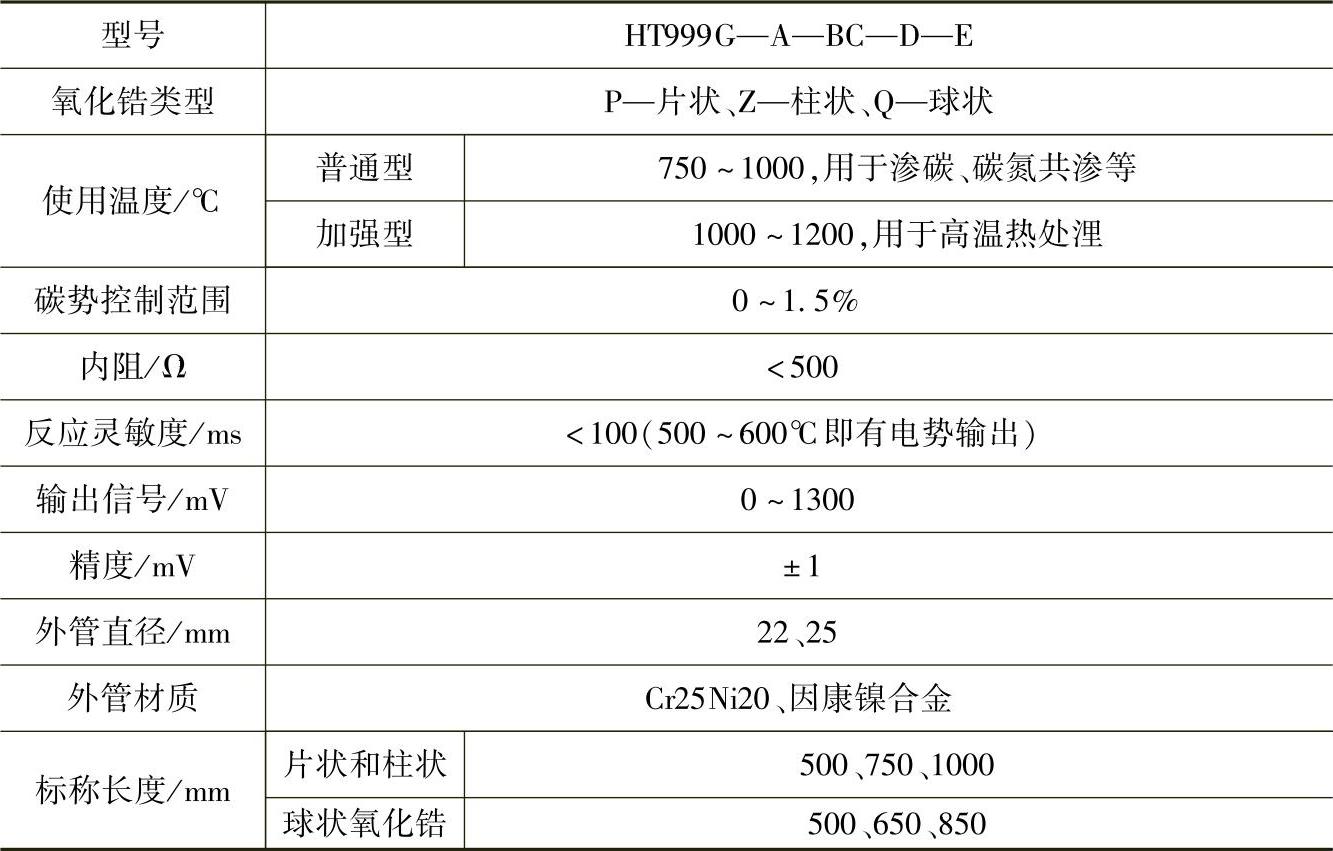

表8-119 HT999系列氧探头技术参数

表8-120 OVSE系列氧探头技术参数

注：OVSE—600S、OVSE—800S、OVSE—600K、OVSE—800K可分别配置S型或K型热电偶。
