8.14.2 温度显示与调节仪表

热处理生产中常用的温度显示与调节仪表的类型和特性如表8-112所示。

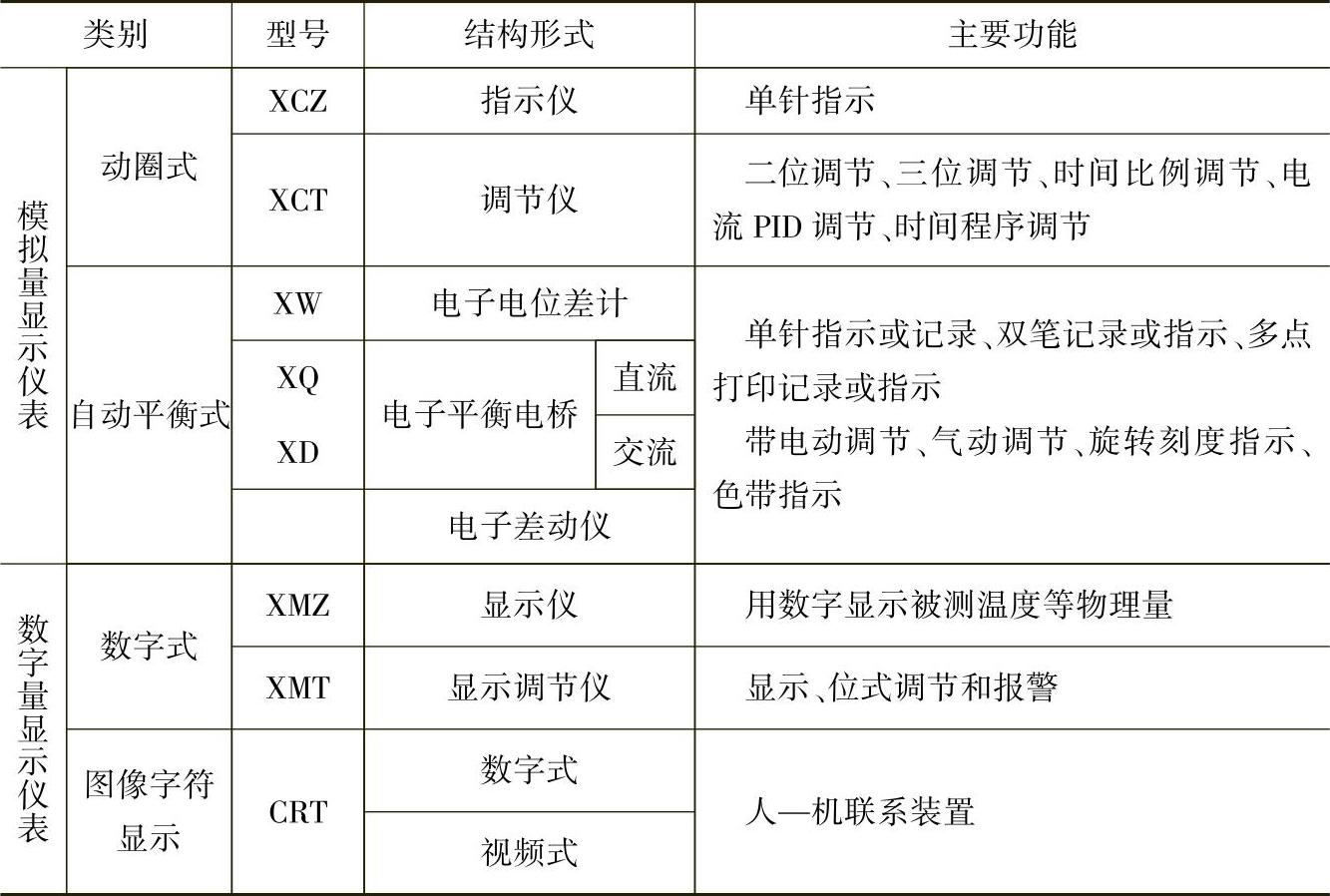

表8-112 常用温度显示仪表的类型和特性

1.动圈式温度指示调节仪表

动圈式温度指示调节仪表是一种用于测量热电偶产生的热电动势的仪表，具有结构简单、体积小、使用维修方便和价格便宜等优点。

（1）主要技术参数 常用动圈式温度指示调节仪表的技术参数如表8-113所示。

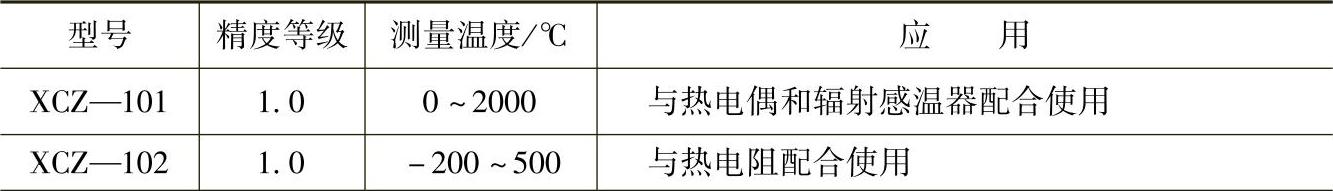

表8-113 常用动圈式温度指示调节仪表的技术参数

（续）

（2）型号的含义 动圈式仪表的型号的代号及意义如表8-114所示。

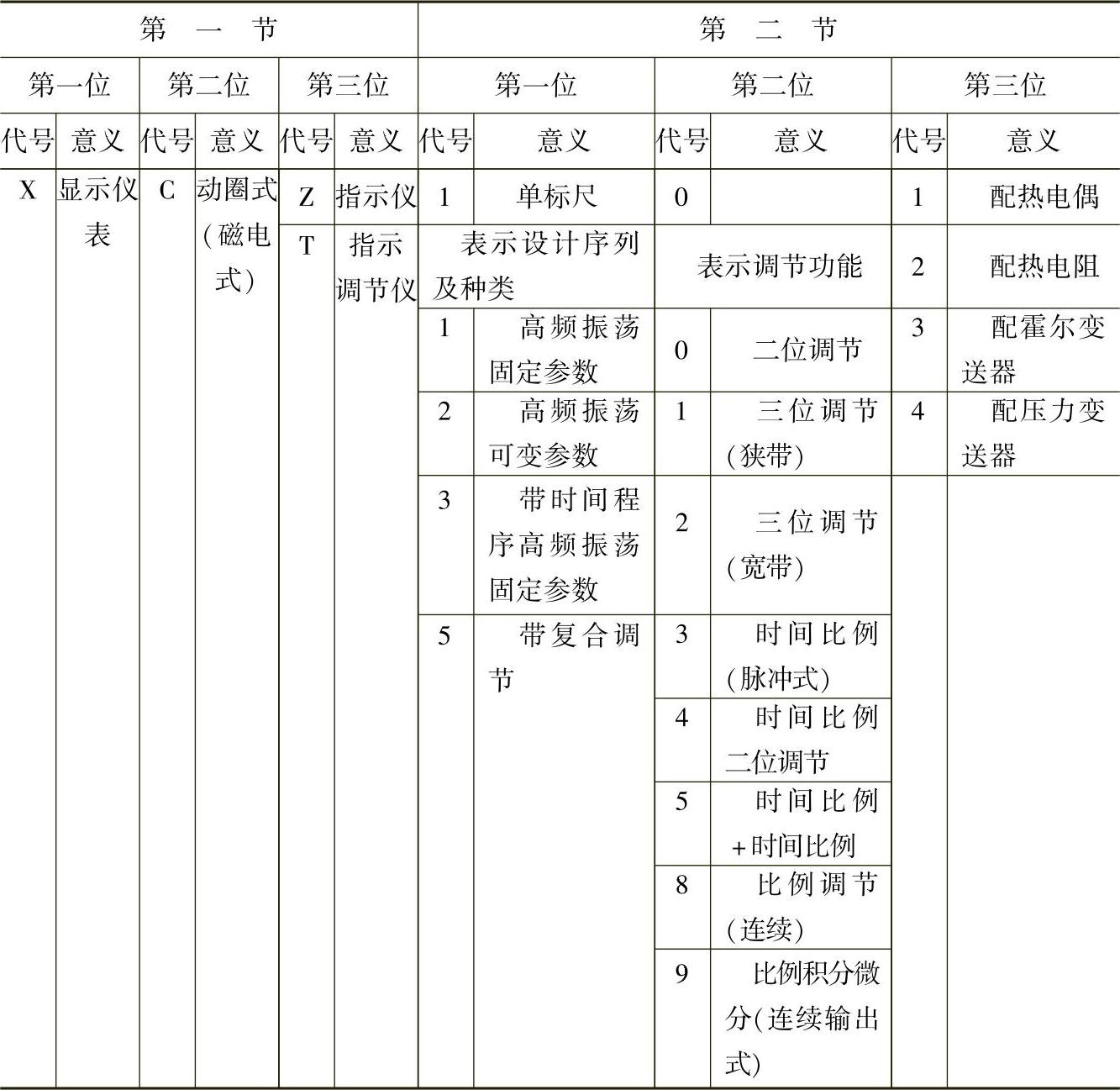

表8-114 动圈式仪表型号各节各位的代号及意义

（3）动圈式温度指示调节仪表的使用注意事项

1）动圈式温度指示调节仪表应与同一分度号的热电偶配套使用，否则指示出来的数值就会相差很多。

2）在安装过程中，应注意使动圈式温度指示调节仪表保持水平位置，补偿导线与动圈式温度指示调节仪表接线端的正、负极不可接反。

3）在测温时，环境温度对热电动势及仪表指示值都有影响。为保证测量的准确性，配热电偶用的动圈式指示温度仪表，在使用过程中必须考虑冷端温度补偿和外线路电阻的影响问题。

4）与热电偶配套用的磁电式温度指示仪表的刻度是按照热电偶的分度划分的，即仪表是按照热电偶冷端温度为0℃的条件下划分的。在使用时，如果热电偶冷端的温度不是0℃，有一个由于冷端温度变化引起的误差。为了消除这一误差，应采用冷端温度补偿和外路电阻补偿的方法进行补偿。

2.电子自动平衡式温度指示调节仪表

电子自动平衡式温度指示调节仪表测量精度高（0.5级），不但能够指示和控制温度，而且能够自动记录温度的变化。

（1）常用类型 热处理车间常用的电子自动平衡式温度指示调节仪表有电子电位差计和自动平衡电桥两类。

1）电子电位差计，有XWB、XWC和XWD型，与热电偶配用。

2）自动平衡电桥，有XQB、XQC、XQD型，与热电阻配用。

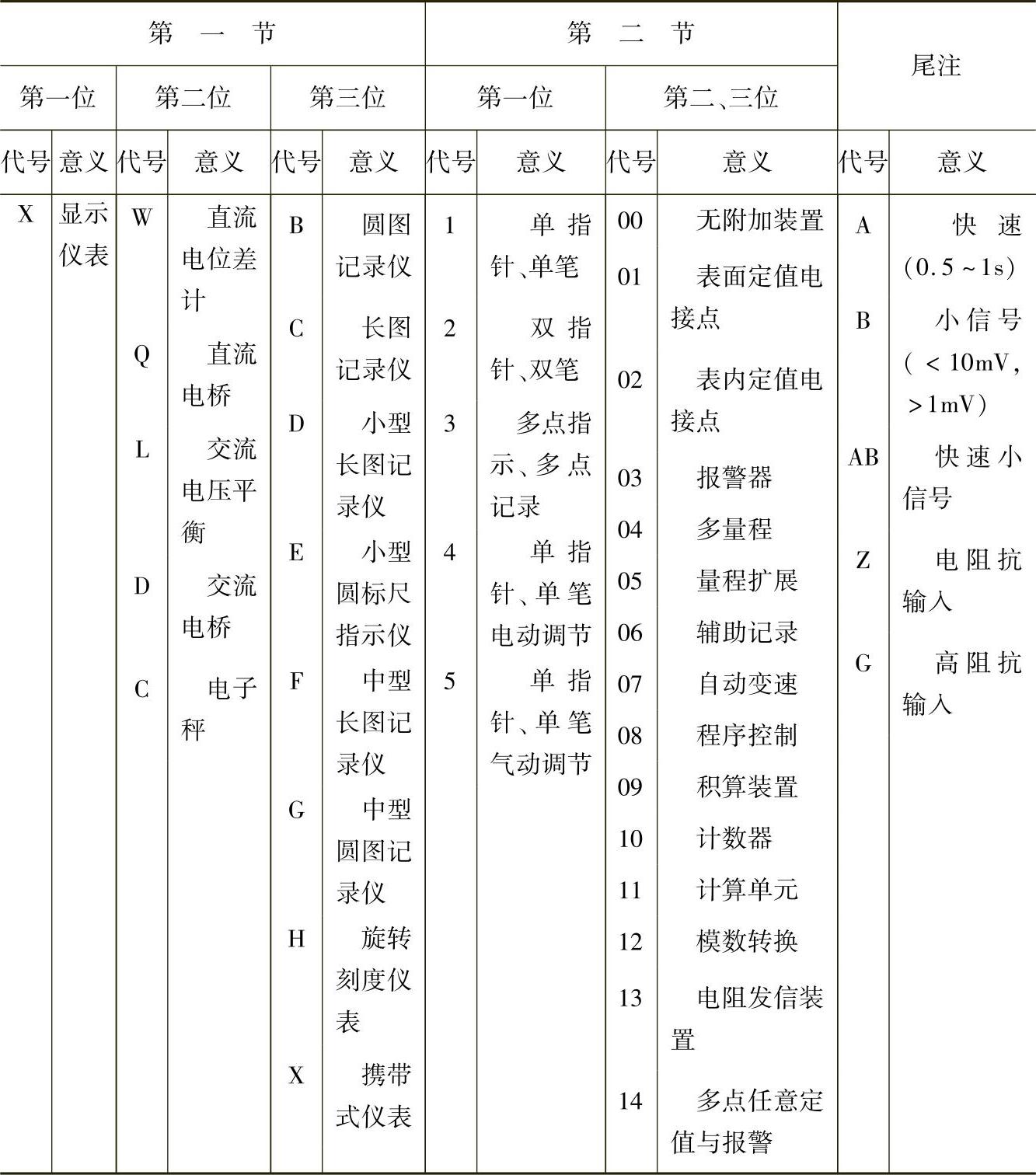

（2）型号的含义 自动平衡显示仪表型号的意义如表8-115所示。

（3）电子电位差计在使用中的注意事项

1）热电偶分度号、补偿导线型号必须与电子电位差计的分度号一致，各连接处应正确连接。

2）补偿导线应单独设置屏蔽，并良好接地，不得与电源线和控制线放在同一铁管中。

3）仪表壳应良好接地。

4）电子电位差计的安装环境应保持干燥，无腐蚀气体，附近无强磁场和强烈振动，环境温度应在50℃以下。

5）定期校检电子电位差计。

3.数字式温度显示调节仪表

数字式温度显示调节仪表是数字量显示仪表，将模拟信号转化为直观显示的数字信号进行测量和控制，使响应速度和测控精度都有了很大的提高。

表8-115 自动平衡显示仪表型号的意义

数字式温度显示调节仪表的工作程序如下：首先采集热电偶、热电阻等温度传感器输入的参数，进行A/D（模/数）转换，并显示测量值和设定值；然后将测量值与设定值进行比较，根据比较结果发出调节指令（或驱动继电器，或调节输出）。可设定报警功能。

数字显示调节仪表主要分为数字显示调节仪和智能化调节仪两类，如表8-116所示。

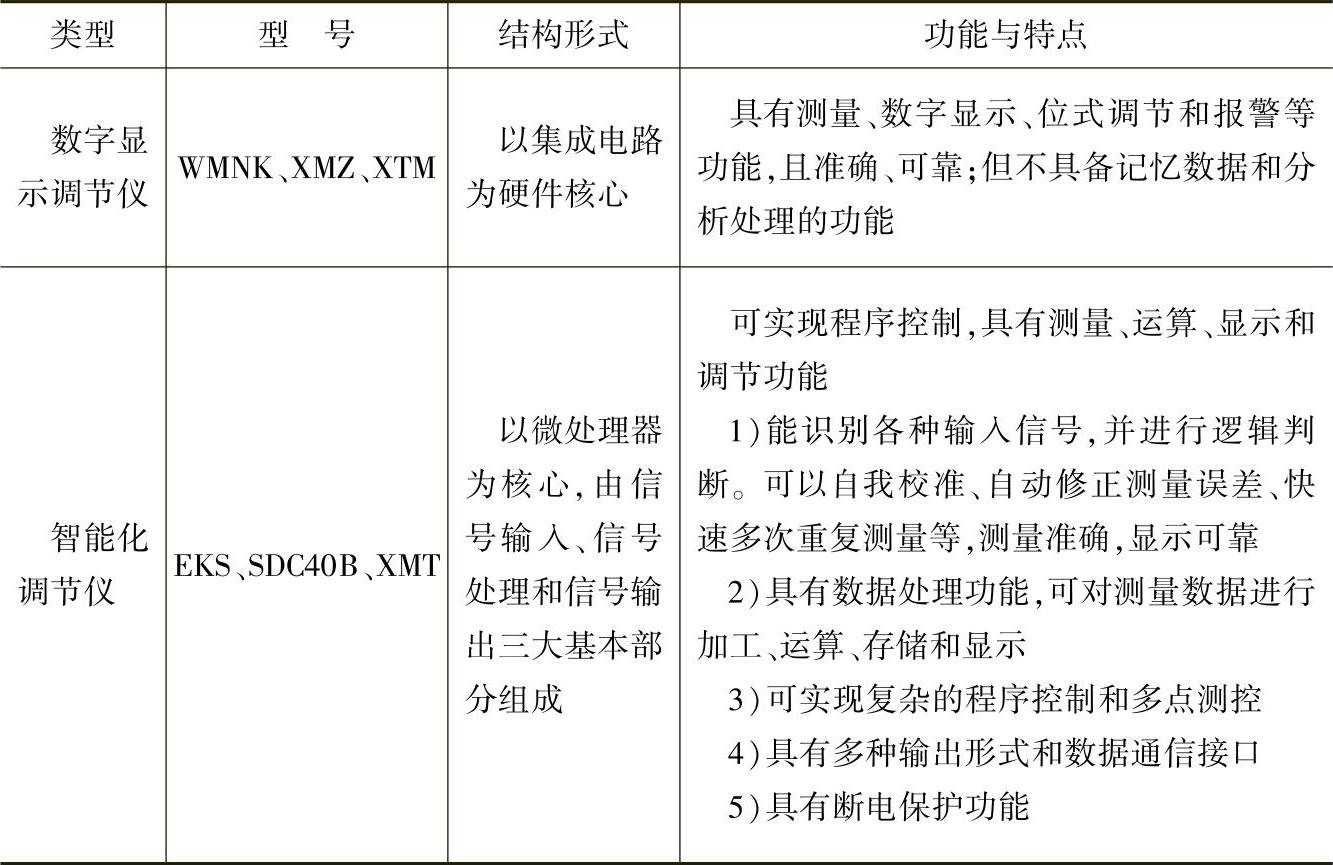

表8-116 数字显示调节仪表的功能与特点

4.其他温度测量仪器

除上述所列之外，还有其他类型的温度计，如表8-117所示。

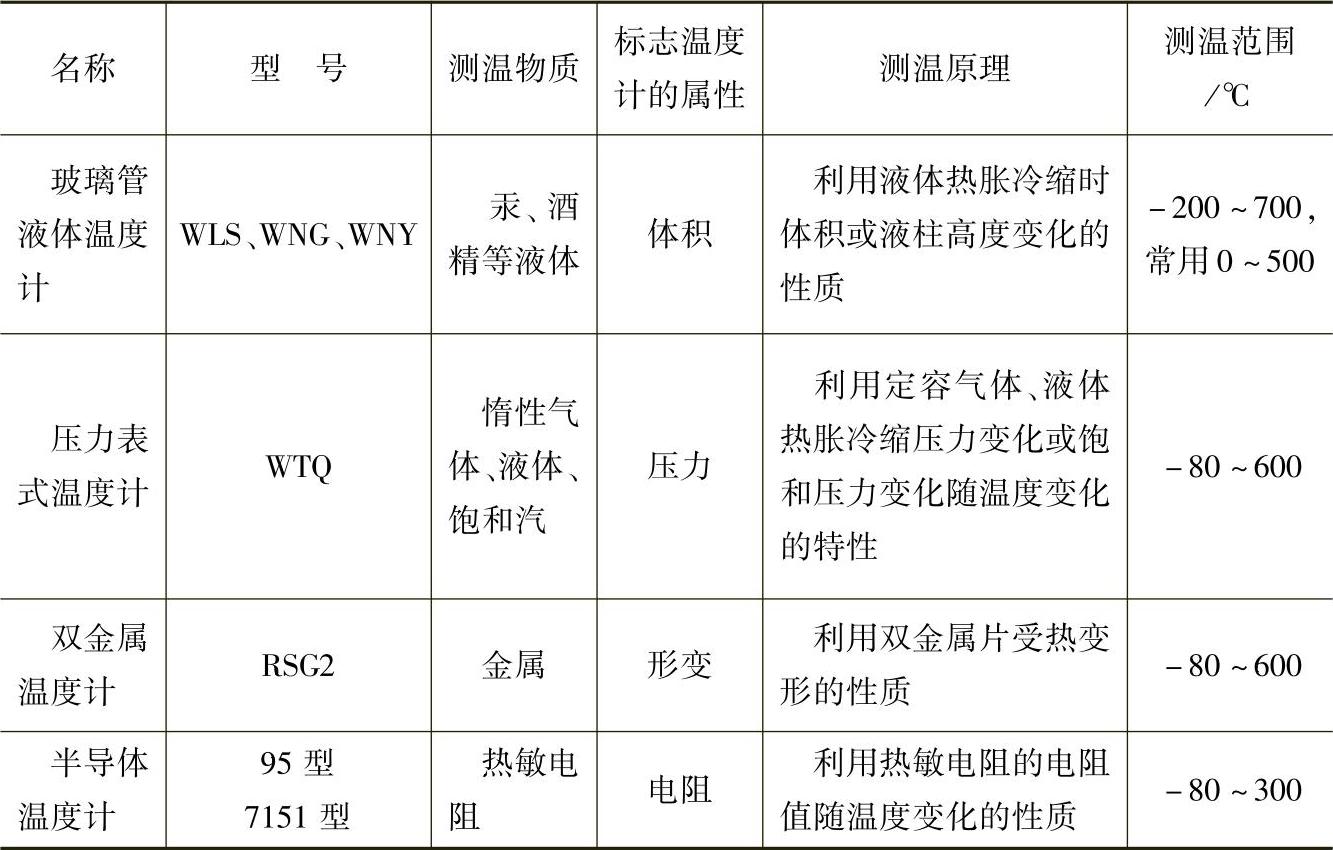

表8-117 其他温度计
