1.10.11.2 8.11.2 液压校直机

8.11.2 液压校直机

液压校直机是热处理车间常用的专门用于校直轴类工件的设备。液压校直机产生的压力大，操作方便，灵活快捷，生产效率高，适于校直直径20mm以上的工件，其结构如图8-27所示。应根据被校直工件的直径来选择设备。校直机压力与被校直工件直径的关系如表8-95所示。校直机的主要技术参数如表8-96所示。

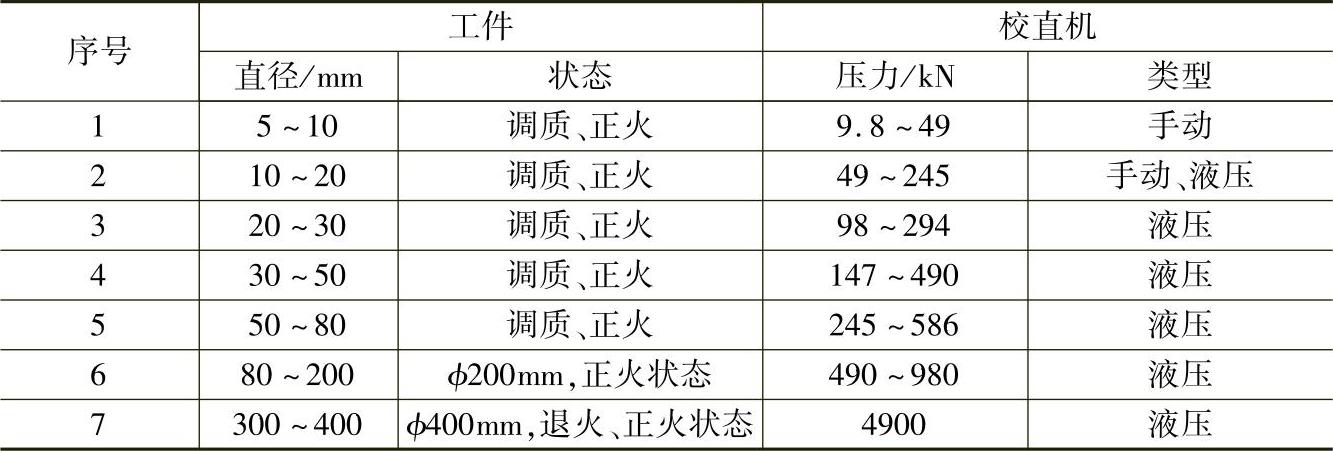

表8-95 校直机压力与被校直工件直径的关系

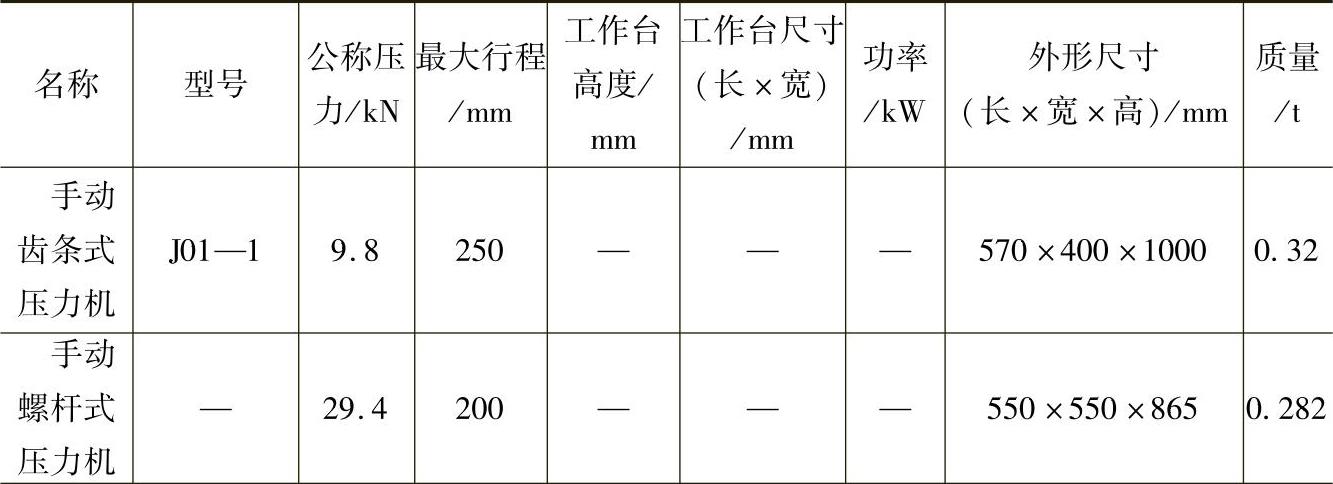

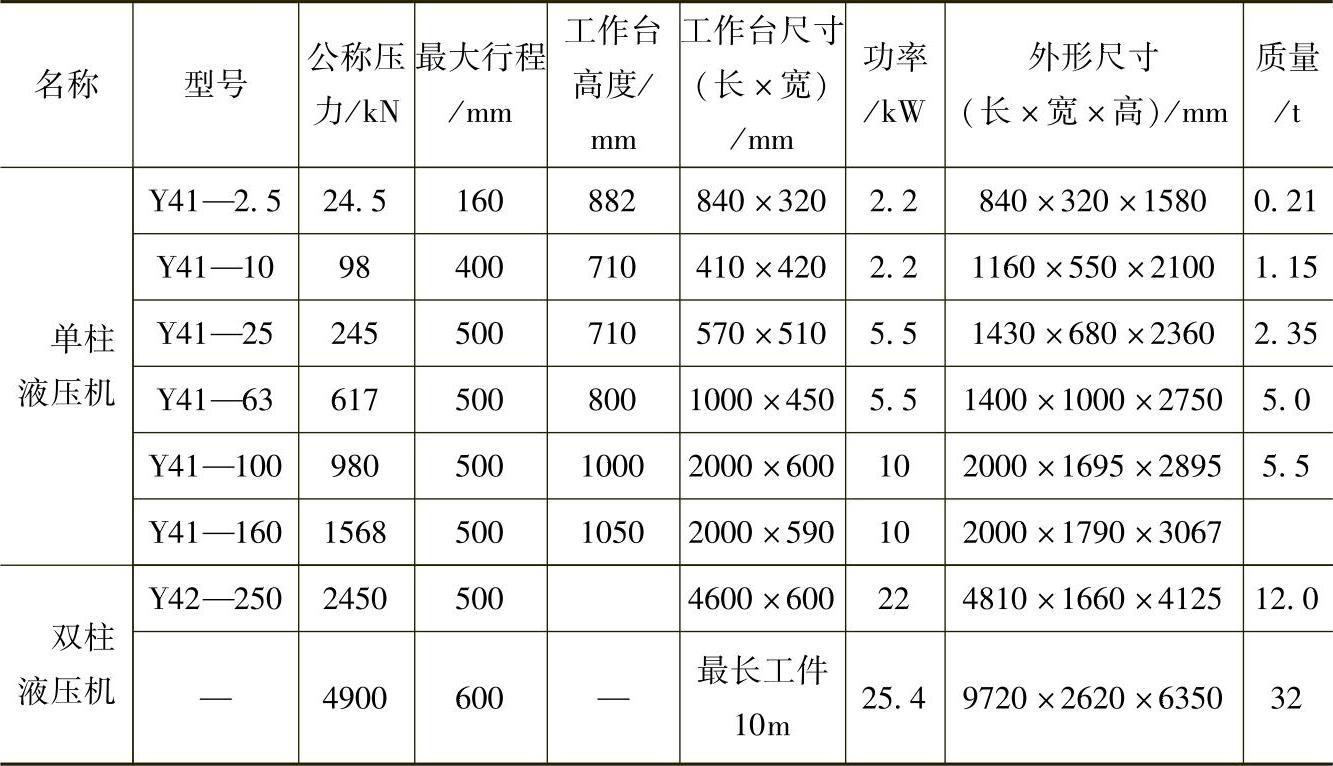

表8-96 校直机的主要技术参数

（续）

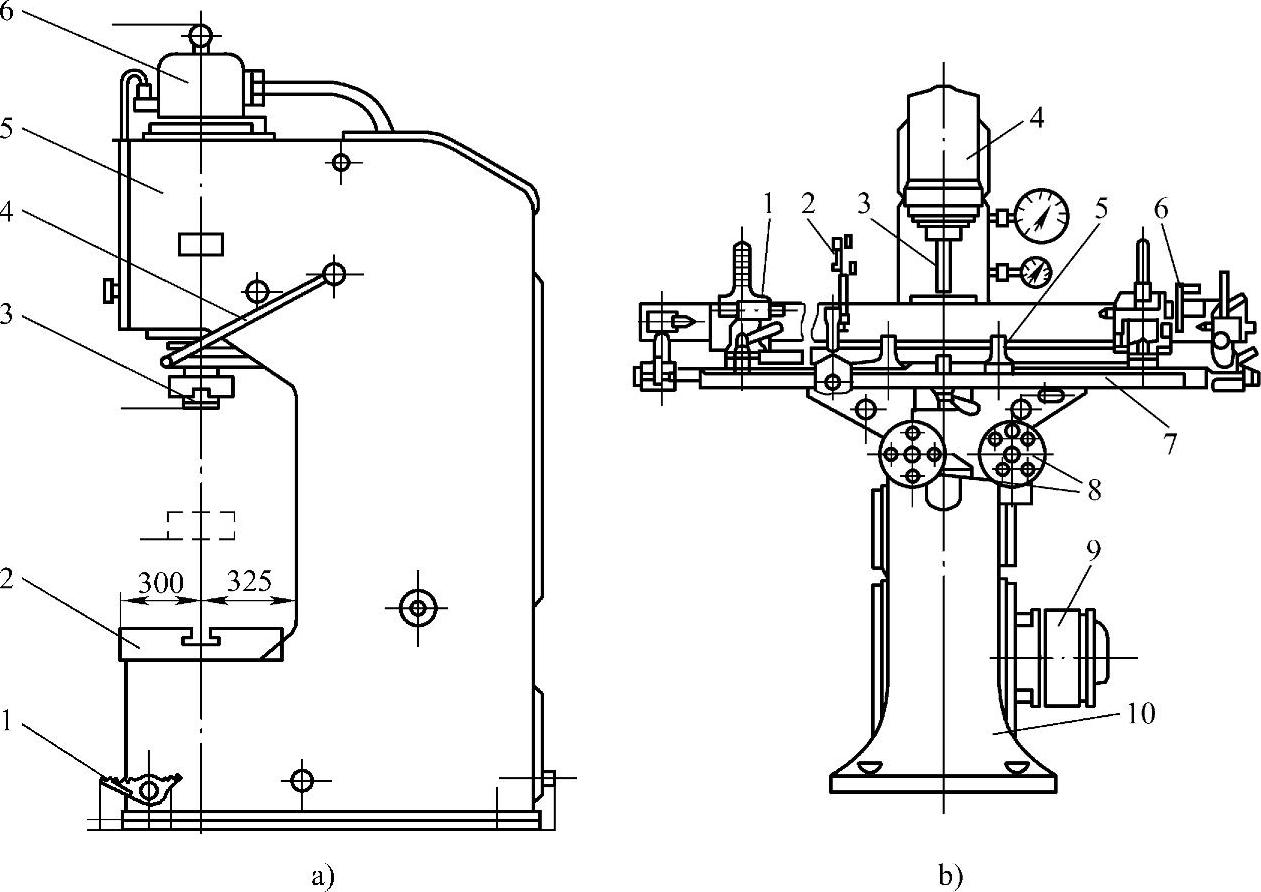

图8-27 液压校直机

a）单柱式液压校直机

1—脚踏操纵板 2—工作台 3—压头 4—操纵杆 5—机身 6—液压缸

b）带有移动式顶尖装置的液压校直机

1—顶尖 2—百分表支架 3—活塞杆 4—油缸 5—移动支架 6、8—手轮 7—工作台 9—液压泵电动机 10—机身
