离子渗氮炉的组成如表8-58所示。钟罩式离子渗氮炉的结构如图8-18所示。对于多炉体或组合生产线,还有电源切换系统或机械移动机构。多炉体设备是一套电源控制系统和两套炉体形成的“一拖二”设备,两套炉体交替处理,轮流冷却,可以缩短生产周期。

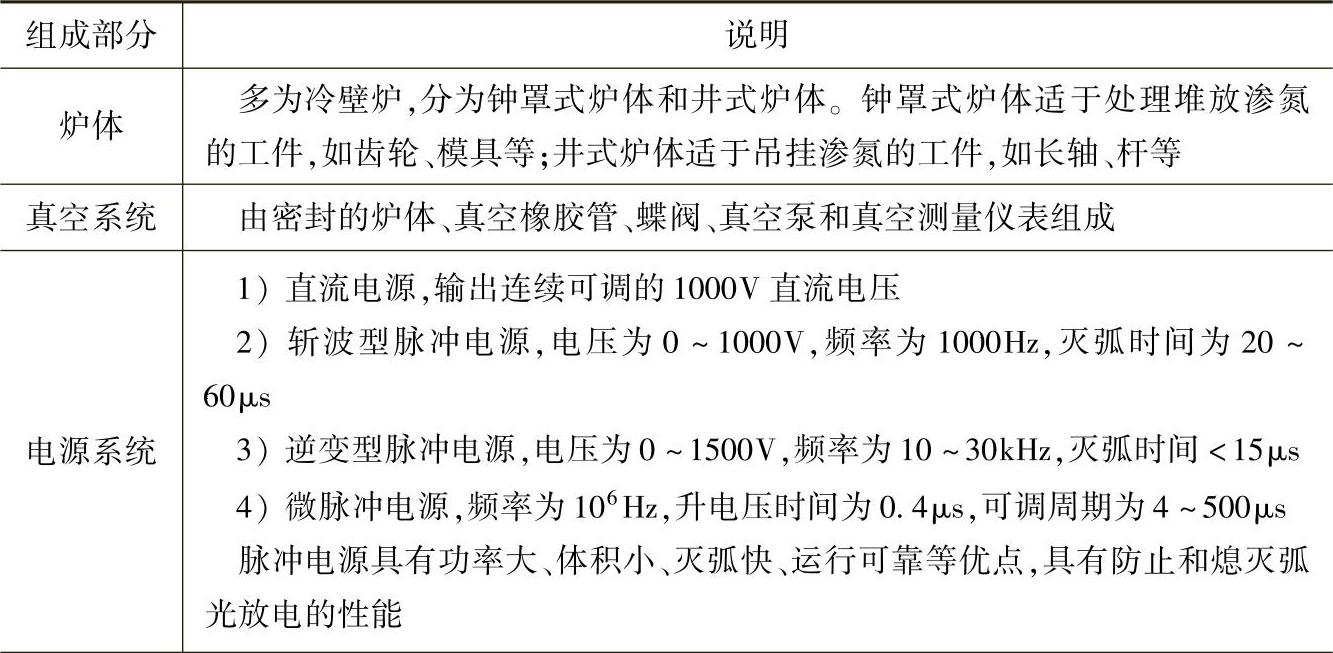

表8-58 离子渗氮炉组成

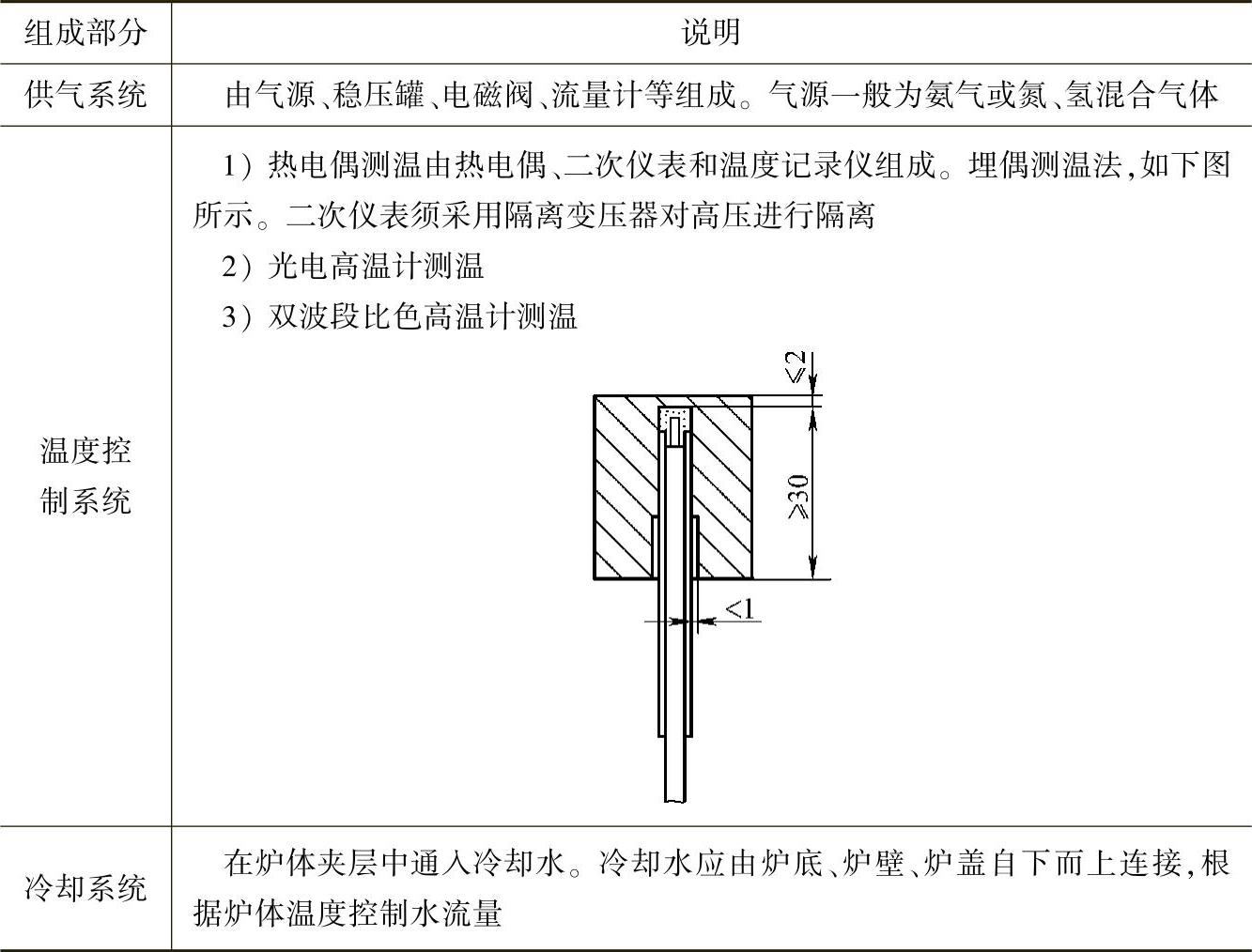

(续)



图8-18 钟罩式离子渗氮炉结构示意图

1—氨气瓶 2—压力表 3—稳压、干燥罐 4—流量计 5—真空计 6—测温仪表 7—电源柜 8—放气阀 9—观察窗 10—热电偶 11—阴极盘 12—钟罩 13—密封圈 14—炉底盘 15—支架 16—蝶阀 17—排气管 18—真空泵 19—阴极导线 20—阳极导线
