8.8.6 感应淬火机床

1.感应淬火机床的分类及结构

感应淬火机床按生产方式分为通用、专用及生产线三大类型。通用淬火机床适用于单件或小批量、多品种生产。专用淬火机床适用于批量或大批量生产。生产线将多种热处理工艺组合在一起，形成流水线，生产效率高，适用于大批量生产。

工厂中使用最普遍的是立式通用淬火机床，如图8-17所示。可进行各种零件的淬火，如轴类、齿轮的全齿淬火、单齿淬火，套的内孔及外圈淬火，或内外导轨的淬火，端面、平面的淬火等。这类淬火机床的传动方式有全机械式的和液压式两种。全机械式传动分为T形丝杠、滚珠丝杠、直线移动导轨等传动形式，具有移动速度稳定、定位精度高、易实现变速移动等优点。液压传动的优点是结构简单、移动速度快、驱动力大；缺点是移动速度不稳定、定位精度低。

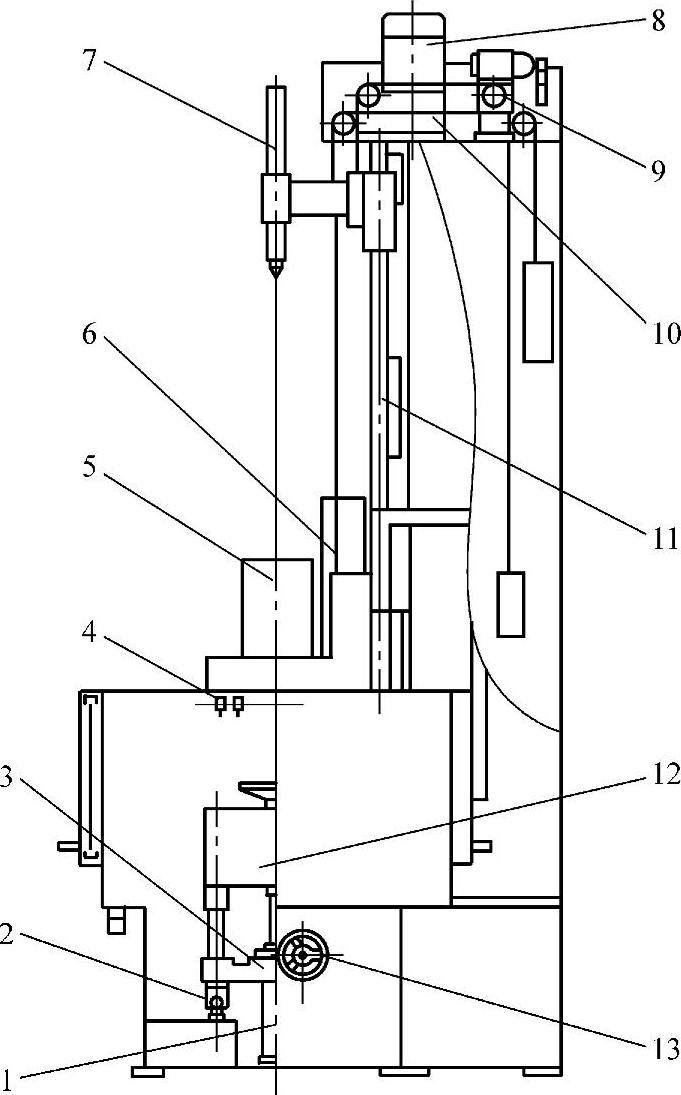

图8-17 GCFW型立式通用中频淬火机床结构示意图

1—底座 2—导轨 3—滑座 4—分度开关 5—中频变压器 6—水路支架 7—上顶尖 8—主传动电动机 9—链轮 10—减速器 11—导轨 12—主轴箱 13—手柄

淬火机床运动部件的移动方式分为滑板式和导柱式两种，其中以滑板式居多。根据淬火过程中工件和感应器相对移动的方式，淬火机床运动部件的移动分为工件移动和感应器移动两种。大部分通用淬火机床采用工件移动的形式，适于小型零件的淬火。对于一些大型零件（如轧辊等）的淬火，淬火机床必须采用感应器移动的方式。

2.淬火机床的主要技术参数

GCLH系列滑板式通用淬火机床的主要技术参数如表8-53所示。表8-54所示为GCFW型立式通用中频淬火机床的技术参数。表8-55所示为GCK系列数控淬火机床的主要技术参数。

表8-53 GCLH系列滑板式通用淬火机床的主要技术参数

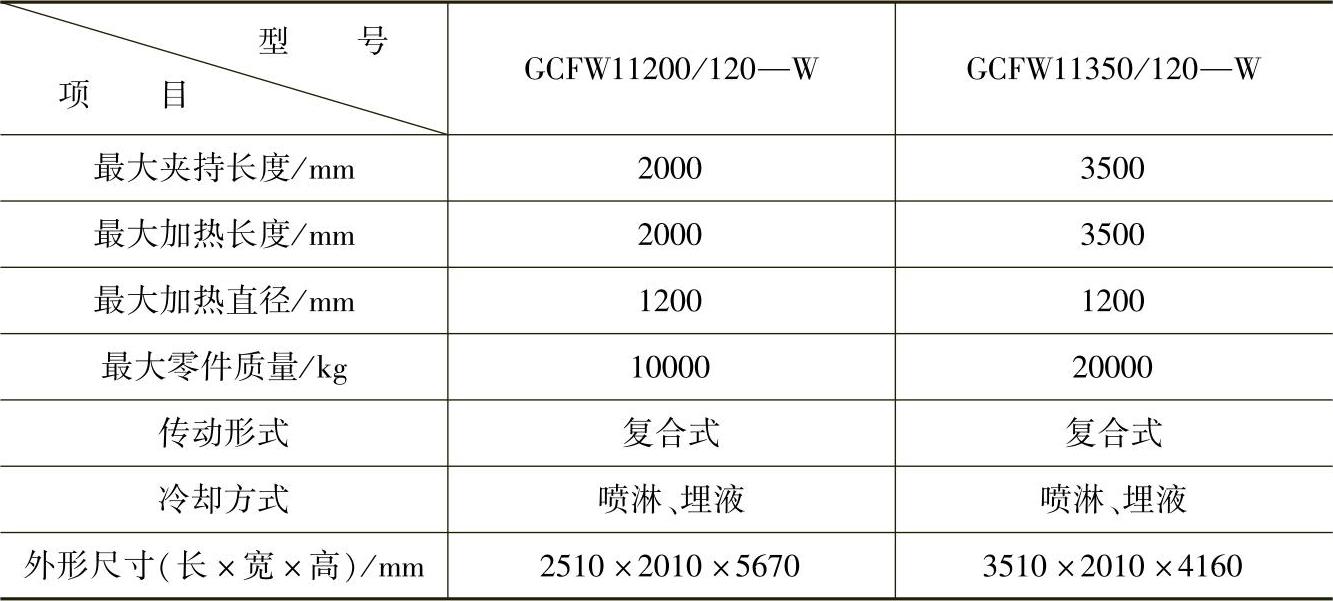

表8-54 GCFW型立式通用中频淬火机床的技术参数

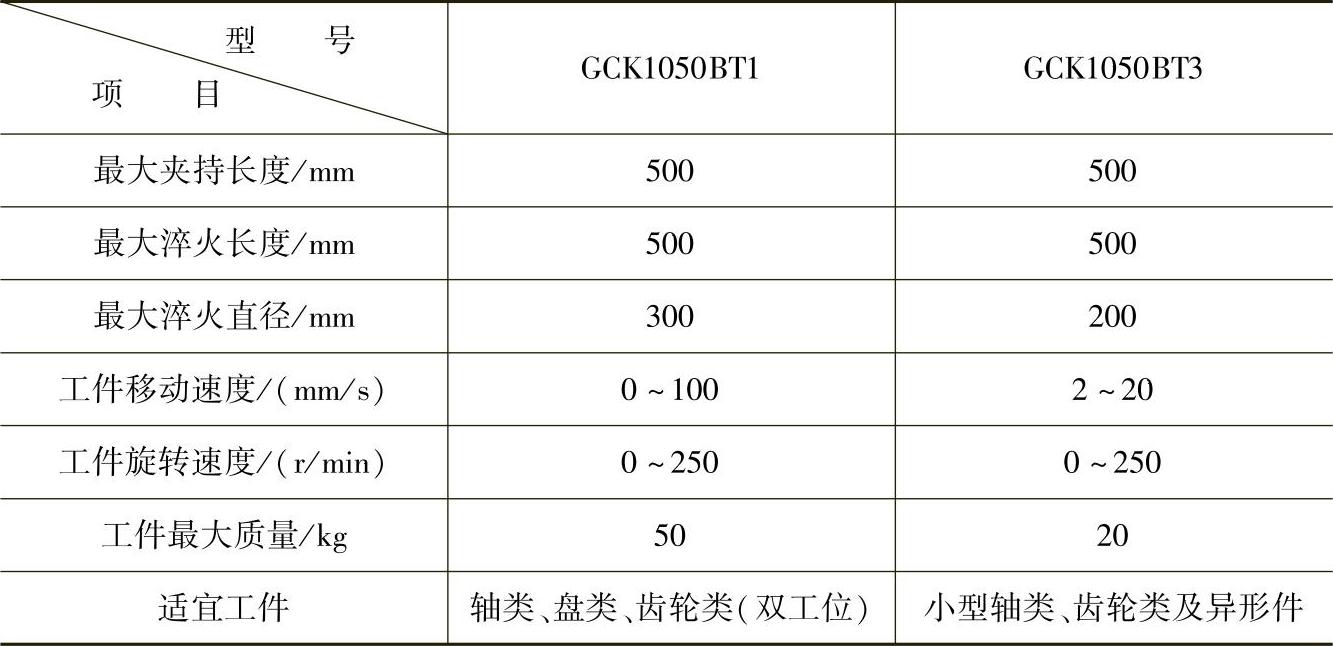

表8-55 GCK系列数控淬火机床主要技术参数

表8-56所示为GCJNC10（GCJK10）系列立式通用淬火机床，有手动档和自动档，具备界面全中文显示及程序编制功能，可控制加热电源功率、零件加热时间、冷却时间、旋转速度和移动速度等，并能显示故障原因，程序修改简捷。可实现一次加热喷淋淬火、分段一次加热喷淋淬火、连续加热喷淋淬火和分段连续加热喷淋淬火，加热过程中可变功或变速。主要应用于各种轴类、齿轮类及各种异形零件的感应加热淬火，自动化程度高，可靠性强，操作方便。可与高频、中频、超音频加热电源装置配套，应用于单件、批量生产。

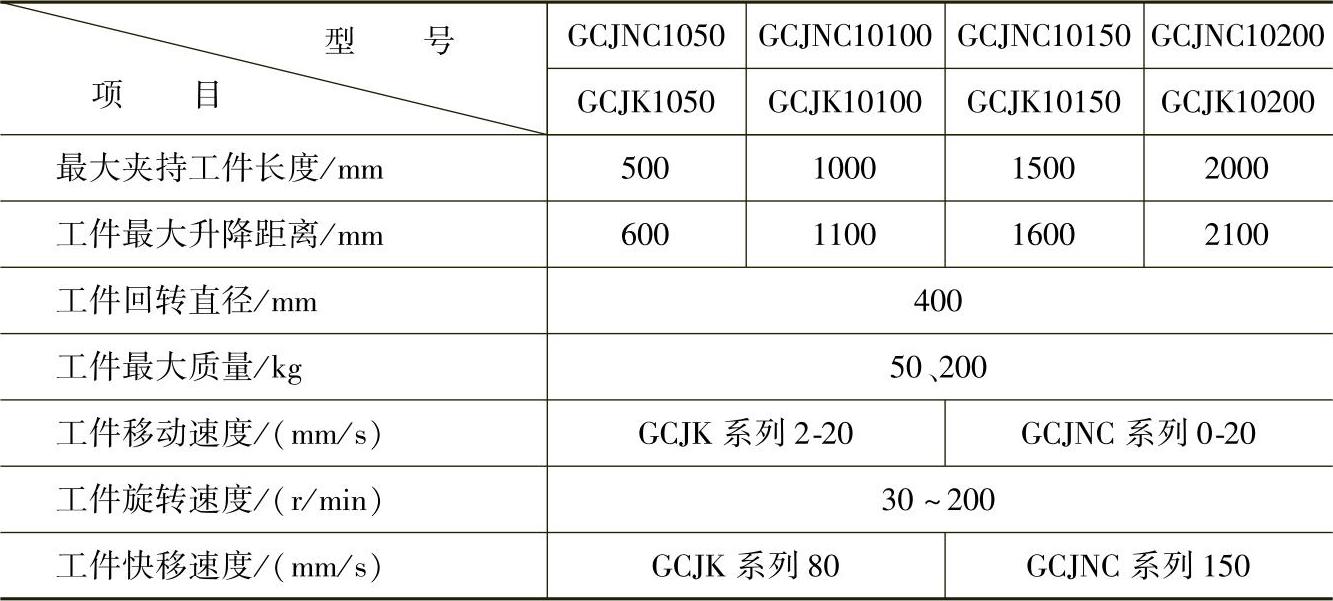

表8-56 GCJNC10（GCJK10）系列立式通用淬火机床主要技术参数

注：GCJNC为数字控制型，GCJK为PLC控制型。工件升降移动。

表8-57所示为数控立式通用淬火机床的主要技术参数。该类机床采用西门子840Dsl数控系统，CNC控制。几乎所有的工艺参数都可以通过显示屏显示和存储，操作容易，界面友好。感应器运动采用直线导轨线性移动方式，橫向间隙可以电动调整。工件的回转通过CNC驱动，适合中小批量零件的感应淬火。

表8-57 数控立式淬火机床技术参数

（续）
