8.8.2 中频变频装置

1.机式中频变频装置

机式中频变频装置是一台共轴立式电动机-发电机组，由三相异步电动机带动单相中频发电机，发出频率为1～8kHz中频交流电流。机式中频变频装置主要由机式变频机组、启动控制柜、电容器柜、控制台及淬火变压器等组成，如图8-15所示。机式中频变频装置的技术参数如表8-50所示。

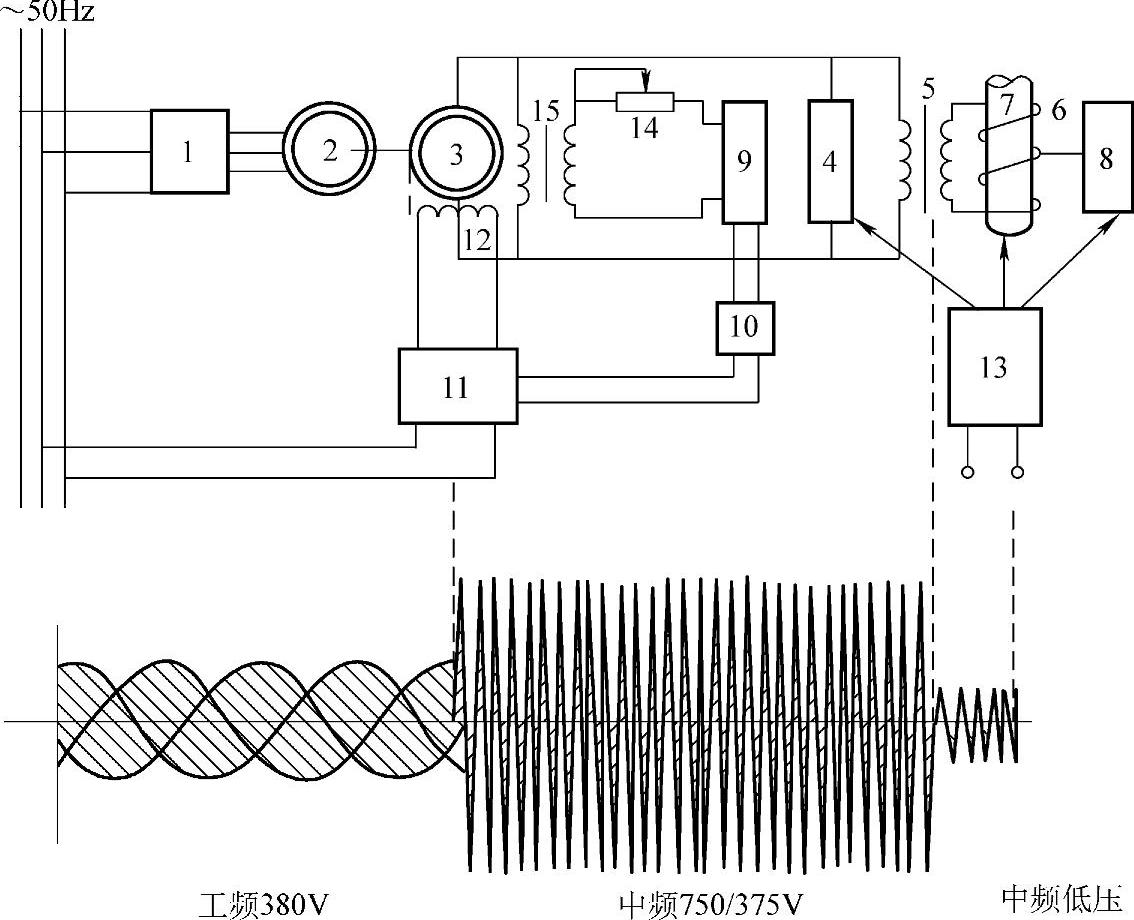

图8-15 机式中频变频装置原理和频率变化示意图

1—启动柜 2—三相异步电动机 3—中频发电机 4—电容器柜 5—淬火变压器 6—感应器 7—工件 8—淬火机床 9—电压检测回路 10—触发电路 11—可控整流电路 12—发电机励磁绕组 13—外控台 14—调压电位器 15—电压互感器

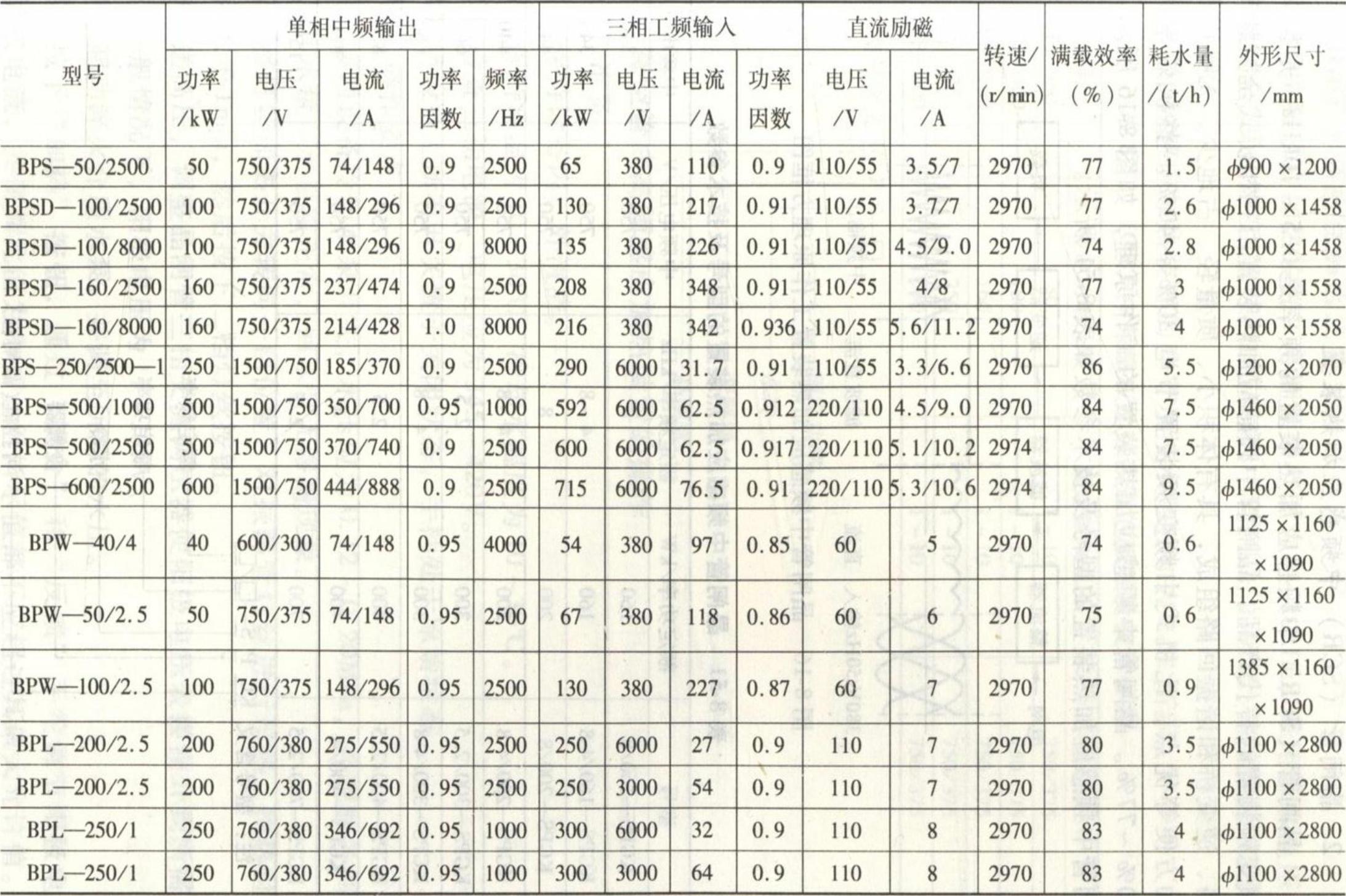

表8-50 机式中频变频机组技术参数

2.晶闸管（SCR）中频感应加热装置

晶闸管（SCR）中频感应加热装置的频率是0.5～10kHz，是机式中频变频装置的替代产品。晶闸管中频感应加热装置由三相桥式全控整流电路、逆变桥和谐振回路组成，具有体积小、质量轻、占地少、无噪声和启动方便等优点，比机式中频变频装置节电30%～40%。整机效率约为70%～77%。晶闸管中频感应加热装置的工作原理，如图8-16所示。晶闸管中频感应加热装置的型号及技术参数如表8-51所示。

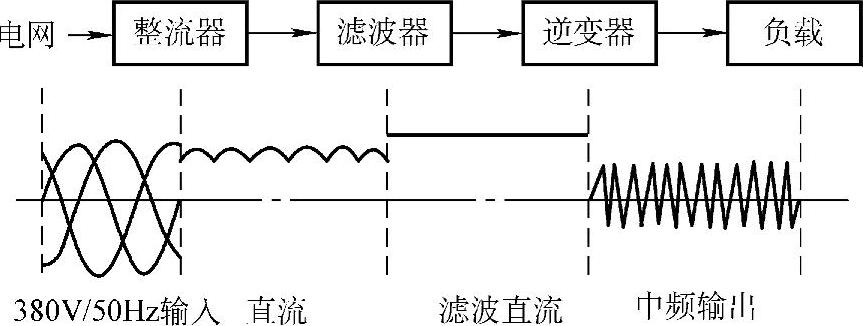

图8-16 晶闸管中频感应加热装置工作原理方框图

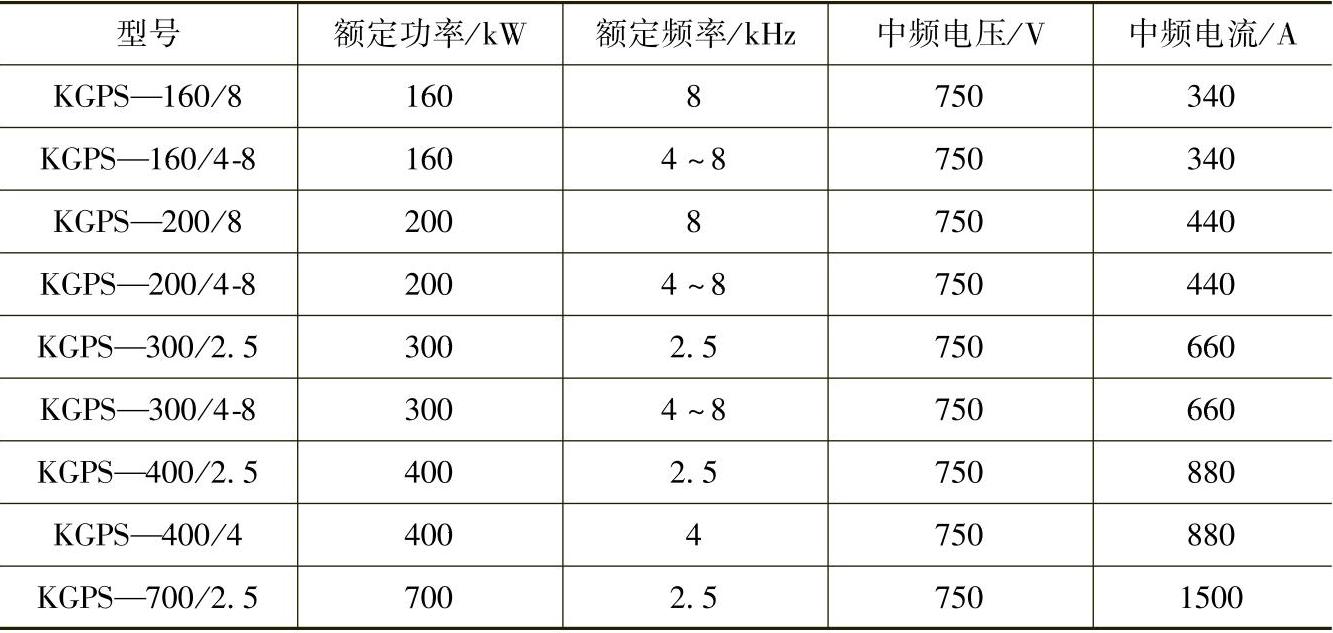

表8-51 晶闸管中频感应加热装置的型号及技术参数

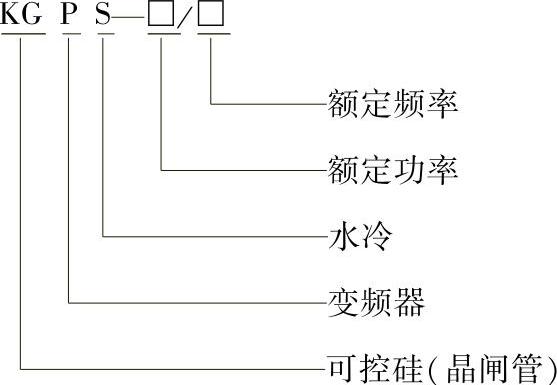

注：型号含义

3.IGBT中频感应加热装置

IGBT中频感应加热装置，可调频率范围为1～10kHz；采用霍尔电压-电流传感器，反应速度快，控制精度高；具有很好的恒压、恒流及恒功率特性。

IGBT中频感应加热装置的型号及技术参数如表8-52所示。

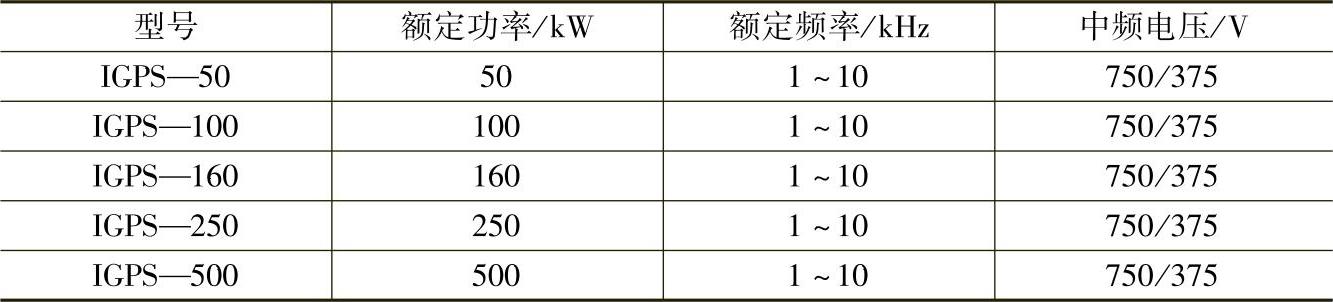

表8-52 IGBT中频感应加热装置的型号及技术参数

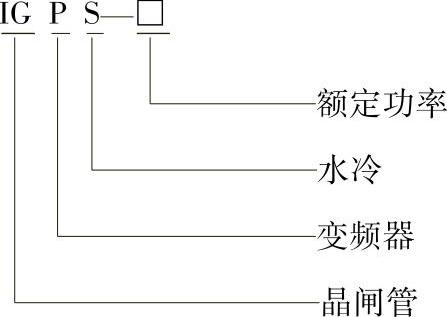

注：型号含义
