流态粒子炉是利用流态化技术，使工件在由气流和悬浮其中的固体粉粒构成的流态层中进行加热的热处理炉。

流态粒子炉由体炉体、炉罐、粒子、布风板和风室等部分组成，如图8-13所示。气体通过安放在炉罐底部的布风板进入炉膛，使炉罐内的固态粒子形成流态床，工件在流态床中进行正火、退火、淬火、回火、固溶处理等加热、冷却或化学热处理。

流态粒子炉具有升温速度快、炉内温度均匀、不氧化、不脱碳、节能及可实现多种热处理工艺的优点。

根据流态床的加热方式，可将流态床分为直接电阻加热式、外部电阻元件加热式、内部电阻元件加热式、外部燃烧加热式和内部燃烧加热式等类型。RL系列直接电阻加热流态粒子炉的技术参数，如表8-43所示。

图8-13 流态粒子炉

1—炉体 2—炉罐 3—粒子 4—布风板

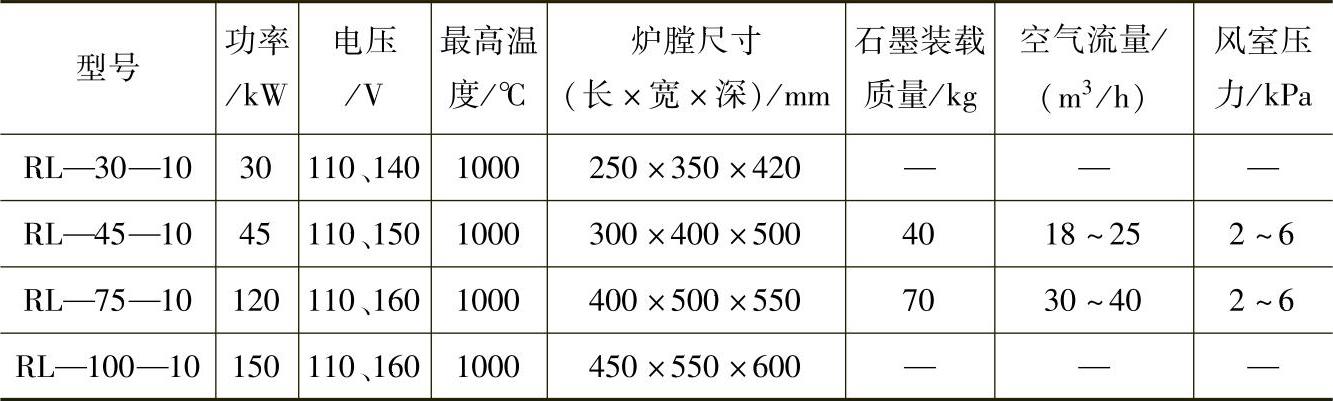

表8-43 RL系列直接电阻加热流态粒子炉的技术参数
