1.10.6.1 8.6.1  电极式盐浴炉
8.6.1 电极式盐浴炉

1.电极式盐浴炉的结构

电极式盐浴炉的外形一般为长方体或圆柱体,炉膛横截面形状多为矩形,也有圆形或六边形的。炉膛由耐火砖或高铝砖砌成,也可用铝酸盐耐火混凝土或磷酸盐耐火混凝土铸成。外层为一个6mm厚的钢板槽。钢板槽外侧为耐火纤维、保温砖、蛭石粉和石棉板等保温层。插入式电极盐浴炉和埋入式电极盐浴炉如图8-6和图8-7所示。埋入式电极盐浴炉的技术参数列于表8-35。


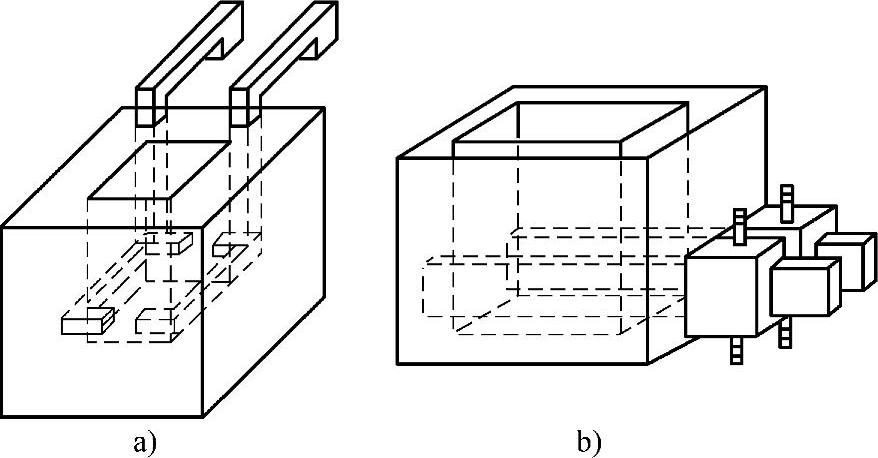

图8-7 埋入式电极盐浴炉

a)侧埋式 b)顶埋式

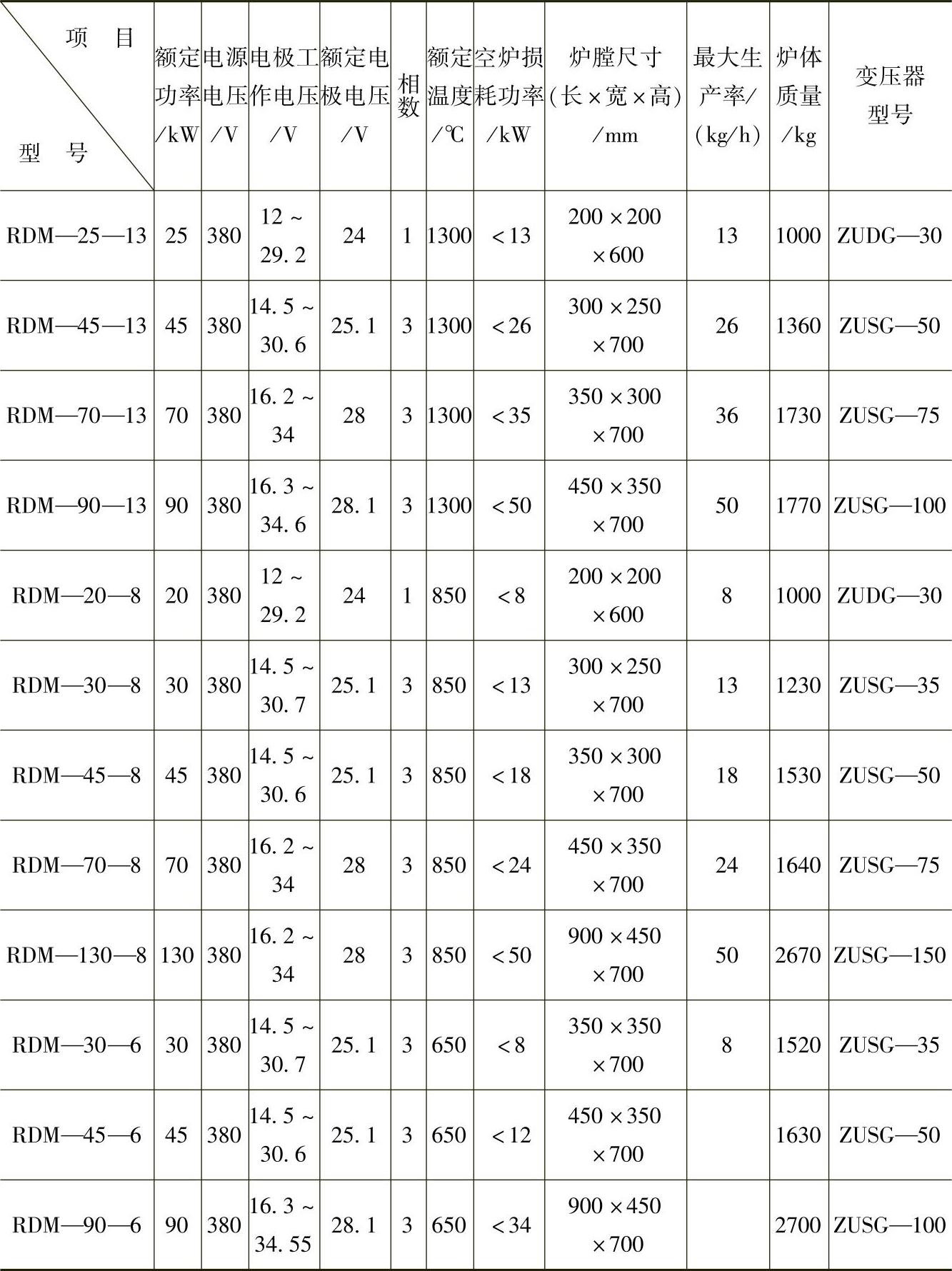

表8-35 埋入式电极浴炉的技术参数


2.电极式盐浴炉的炉膛形状及布置

电极式盐浴炉根据电源的相数分为单相和三相两类。其电极的布置方式主要取决于炉膛的形状、尺寸,炉膛温度的均匀度,处理工件的形状、工艺要求,以及炉子的功率等。

(1)插入式电极盐浴炉的电极布置方式 插入式电极盐浴炉的电极布置方式,如表8-36所示。

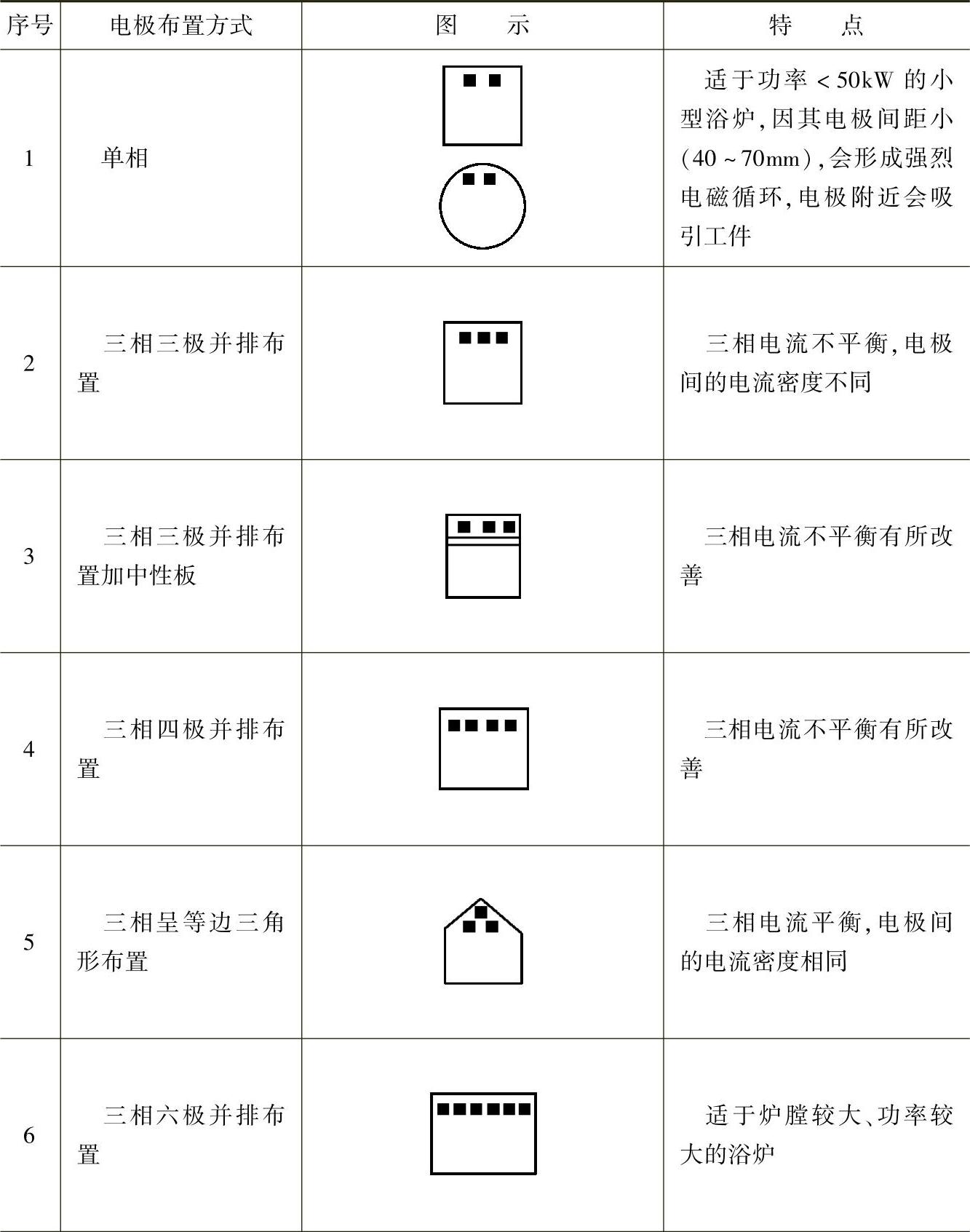

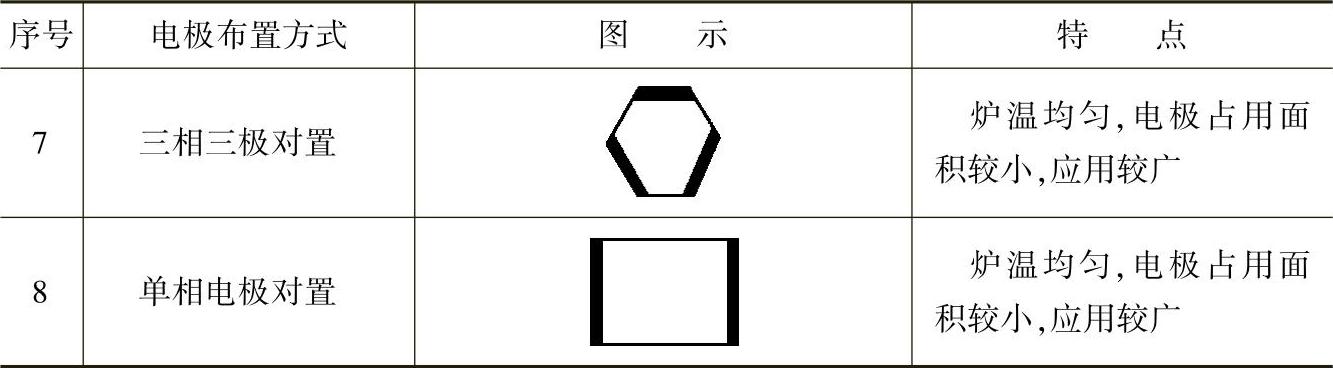

表8-36 插入式电极盐浴炉的电极布置方式


(续)


(2)埋入式电极盐浴炉的电极形状及布置方式 埋入式电极盐浴炉的电极形状及布置方式如表8-37所示。

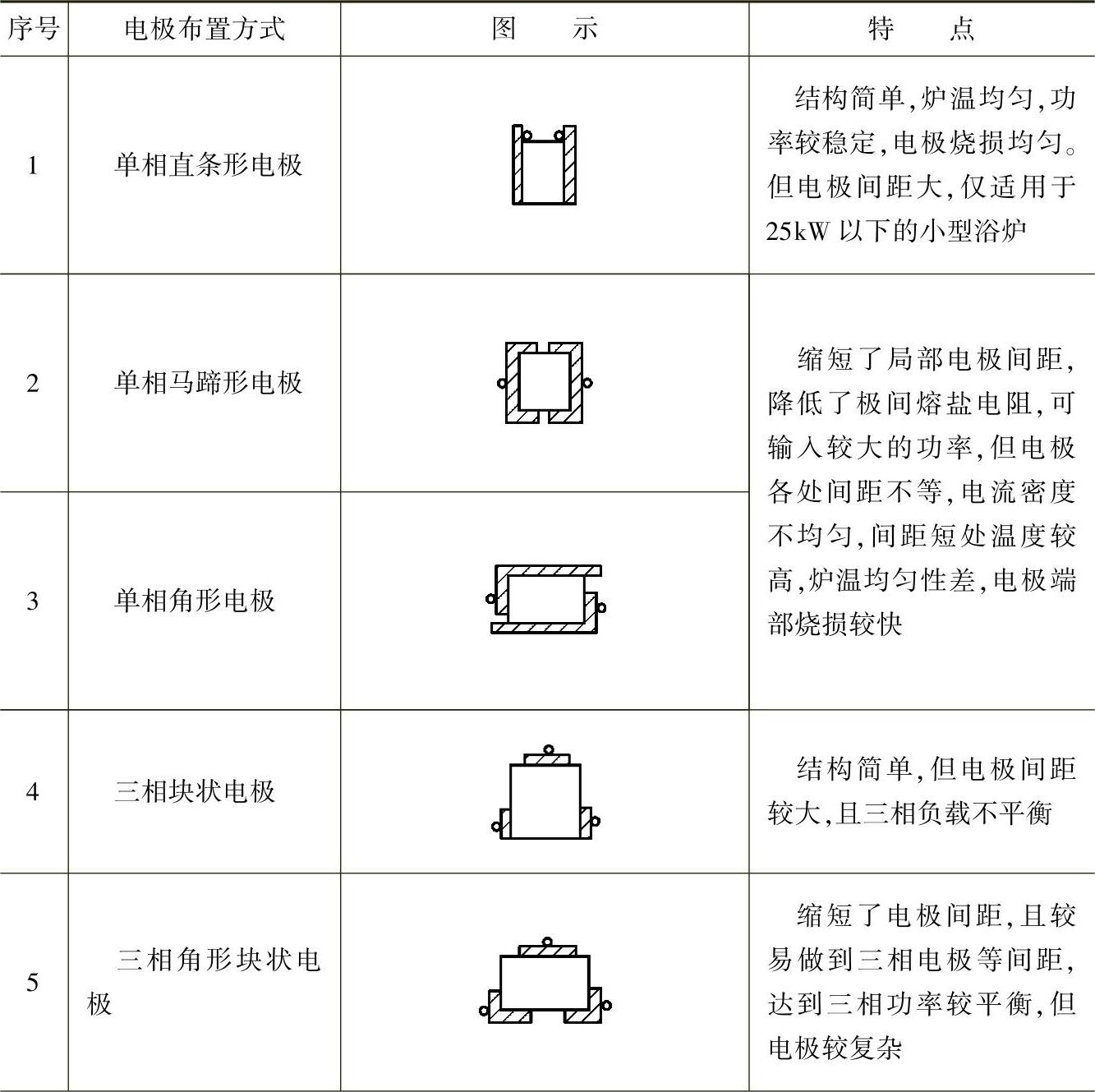

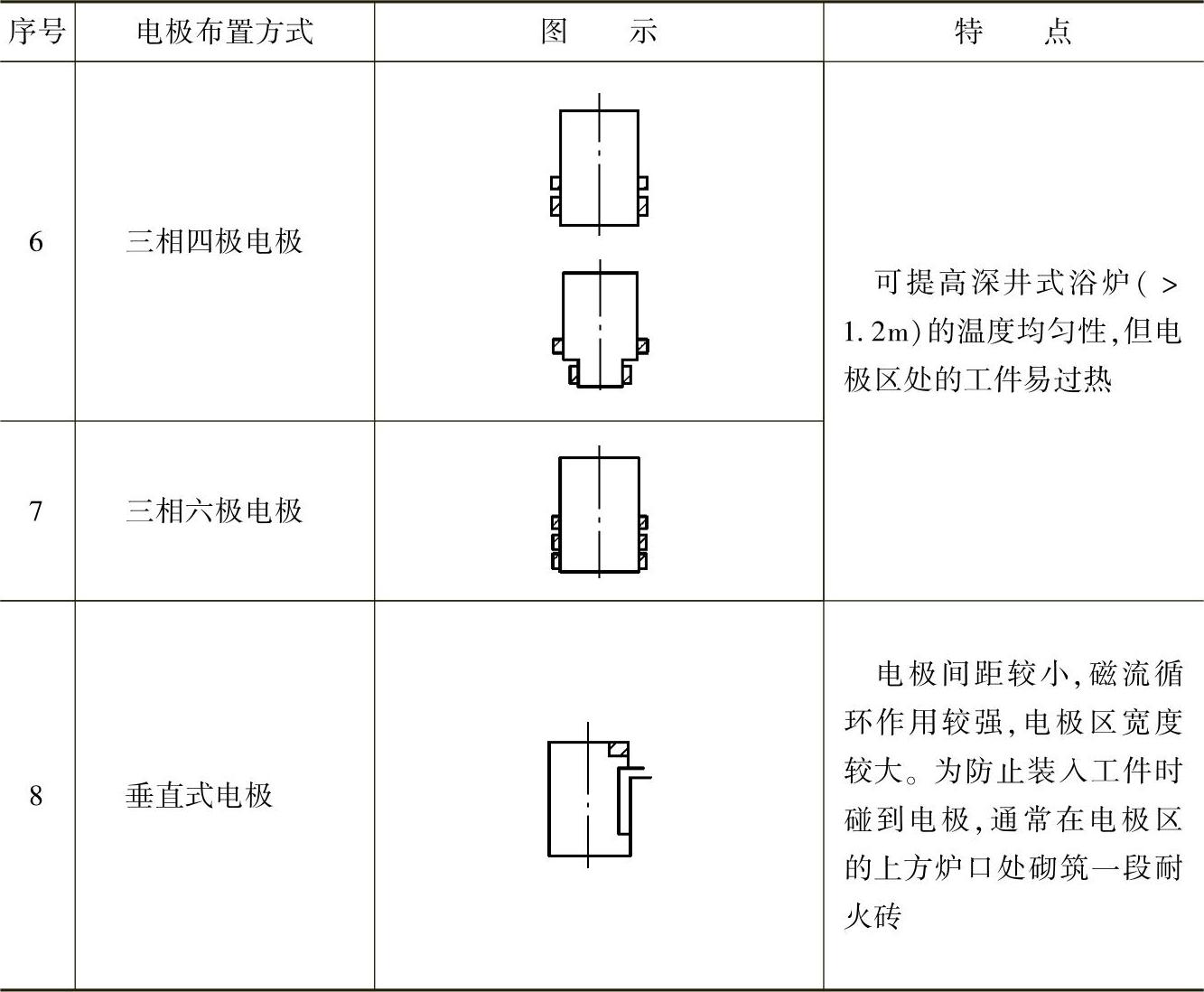

表8-37 埋入式电极盐浴炉的电极形状及布置方式

(续)


(3)埋入式电极盐浴炉的电极尺寸及有关参数 埋入式电极盐浴炉的电极尺寸及有关参数如表8-38所示。

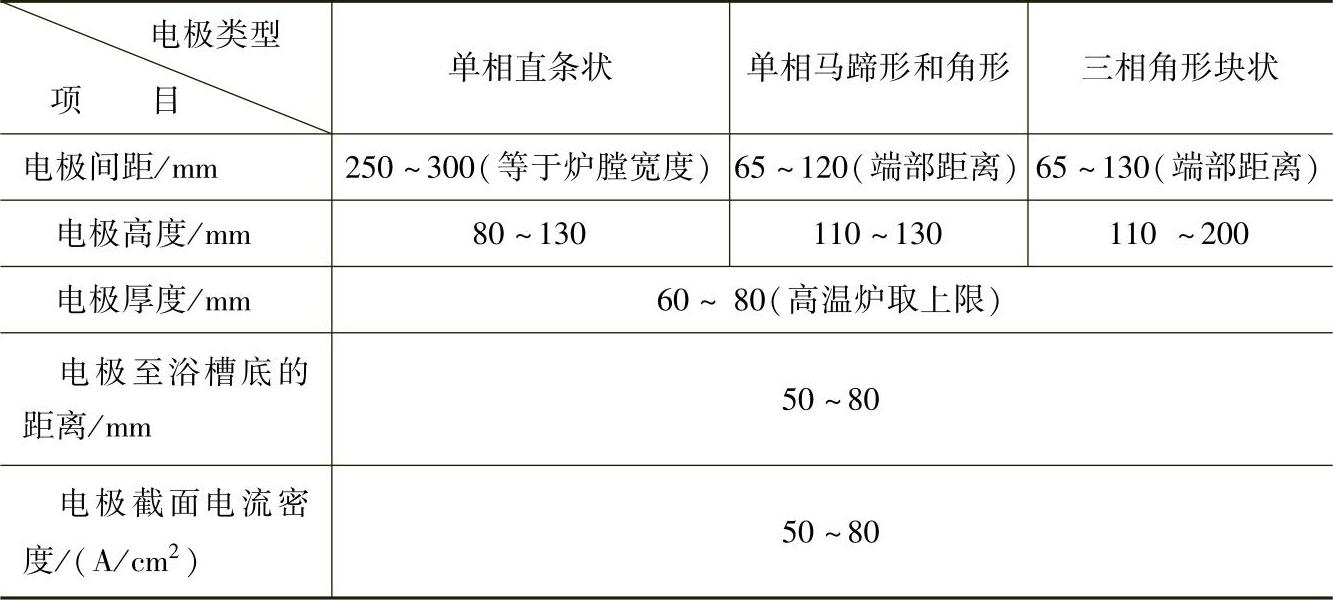

表8-38 埋入式电极盐炉电极尺寸及有关参数


3.盐浴炉变压器

(1)空冷变压器ZUDG和ZUSG系列干式空冷变压器冷却效果较好,绝缘可靠,结构坚固,运行安全,可在超过额定负荷40%的情况下工作1.5h。其缺点是调压必须断电,且调压级数较少,仅有5~8级,炉温波动也较大,不易精确控温。其技术参数如表8-39所示。

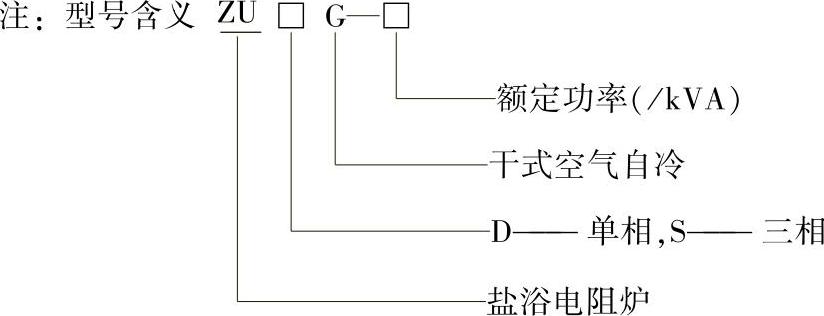

表8-39 干式空冷盐浴炉变压器技术参数



(2)油浸式带电抗器盐浴炉变压器 这种变压器装有电抗器,共分13级,可以带电调节,电流变化较平稳。由于变压器的绕组浸于油中,所以冷却效果较好。表8-40所示为油浸式带电抗器变压器的技术参数。

表8-40 油浸式带电抗器变压器的技术参数


(3)双水内冷变压器 这种变压器的绕组用铜管制成,铜管内可通水冷却,冷却效果好。在使用中应配备循环水冷却装置,以节约用水,切忌断水通电。这类变压器有ZUDN和ZUSN两个系列,其技术参数如表8-41所示。

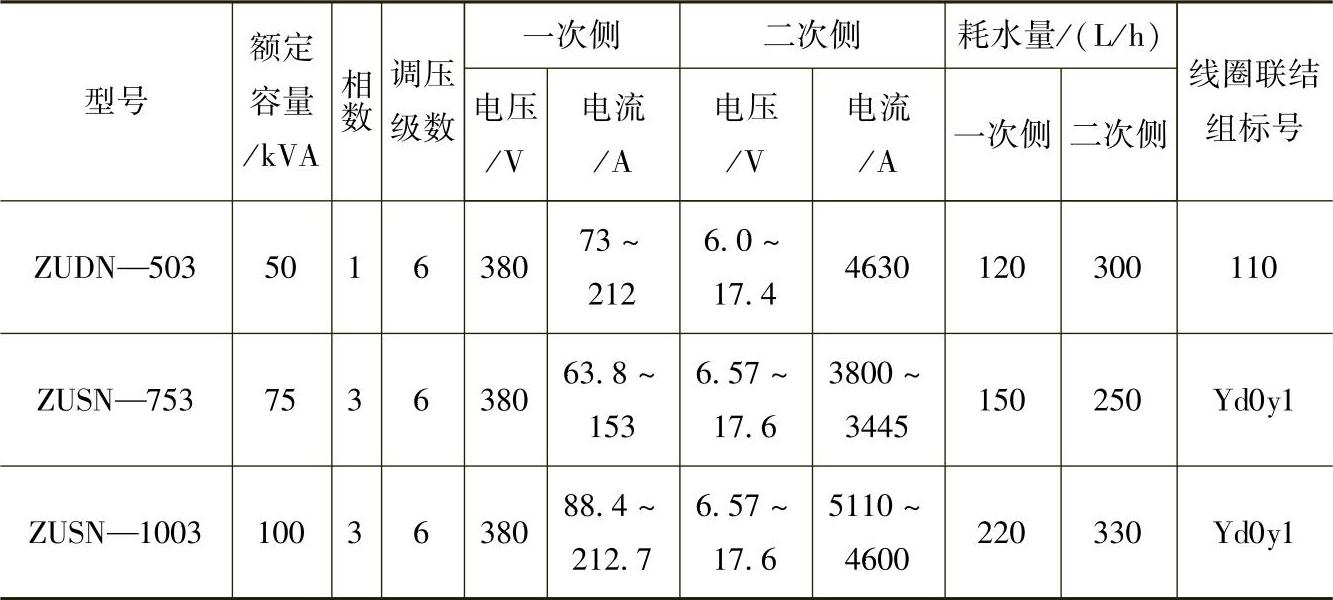

表8-41 ZUDN和ZUSN系列变压器技术参数


(4)磁性调压器 磁性调压器是借助改变励磁线圈的电流,控制铁心的磁导率及一次侧线圈的感应阻抗,可连续无级调节二次侧电压,使电流平稳变化。采用磁性调压器不仅操作方便,而且炉温波动小、控温精度高,并能实现自动控制。TDJH2、TSJH系列磁性调压器的技术参数如表8-42所示。

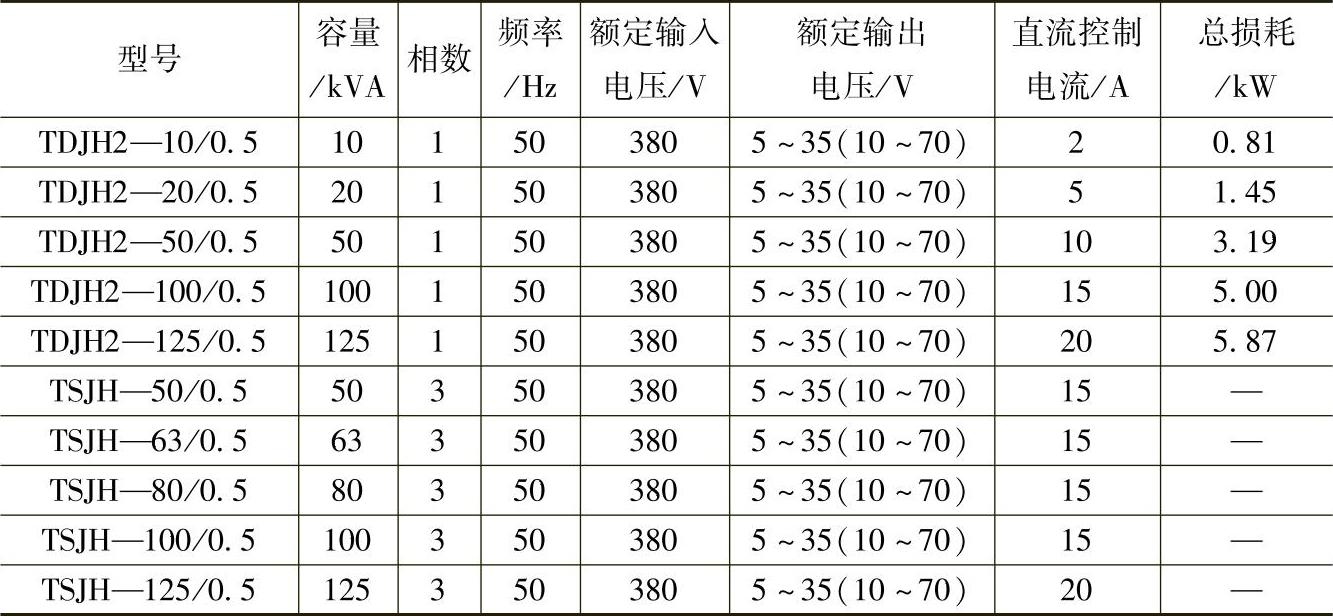

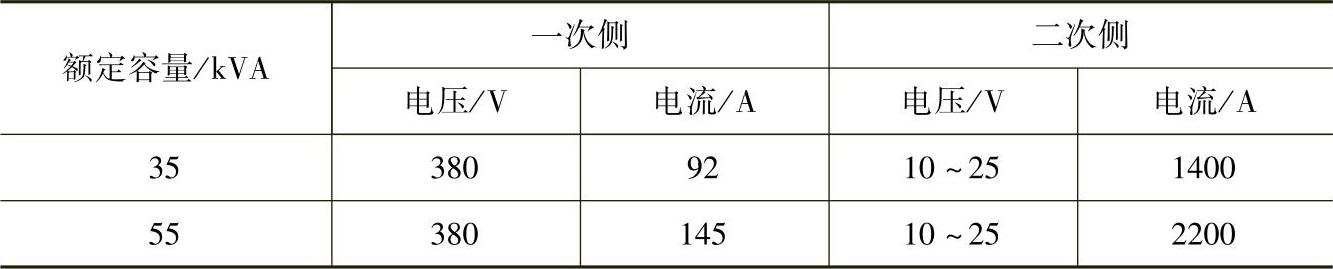

表8-42 TDJH2、TSJH系列磁性调压器的技术参数


注:额定输出电压5~35V用于埋入式盐浴炉,10~70V用于真空炉。

(5)电极盐浴炉变压器的接法 由于埋入式电极盐浴炉的电极间距离较大,盐浴的电阻也较大,故需要的工作电压也较高,如果仍用插入式电极盐浴炉变压器,则需对原变压器进行改接,以提高二次侧电压。

1)ZUDG型单相变压器的改接。这种变压器的二次侧为并联联接,二次侧电压为5.5~17.4V。改接时将二次侧的两个绕组由并联改为串联,即可将二次侧电压提高一倍,由5.5~17.4V提高到16~34.8V,如图8-8所示。注意两个绕组应头尾相接,不可接反。

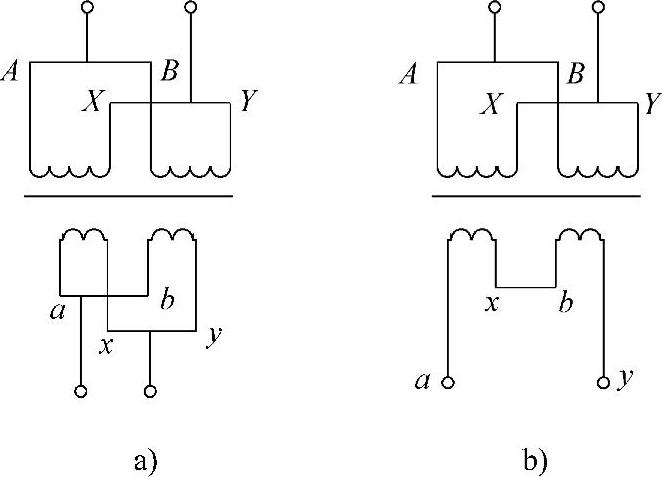

图8-8 ZUDG单相变压器改接线路图

a)改接前 b)改接后

2)ZUSG型三相变压器的改接。这种变压器提高二次侧电压的方法有两种:①将二次侧绕组由并联接法改为串联接法,使电压提高一倍;②将二次侧绕组由原来的角形接法改为星形接法,二次侧电压可提高0.73倍,即由原来的5.5~17.4V提高到9.5~30.1V,如图8-9所示。

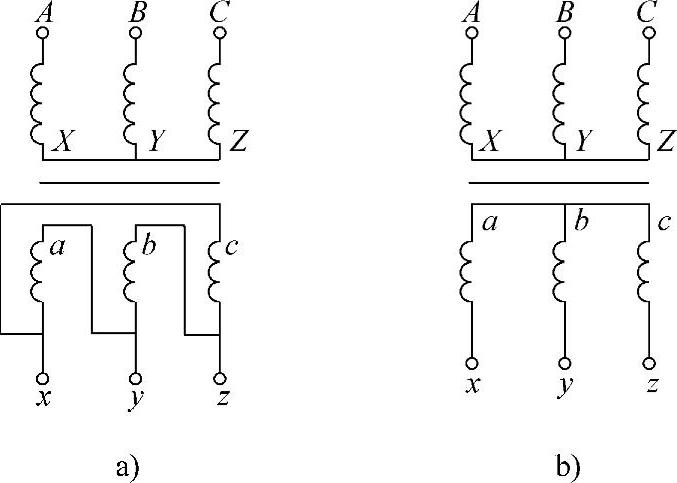

图8-9 ZUSG型三相变压器改接线路图

a)改接前 b)改接后

以上两种方法,只能选择其中一种,不可同时改接。否则,输出电压太高,会超过36V,既不安全,又有损于设备。
