1.10.4 8.4  可控气氛多用炉
8.4 可控气氛多用炉

多用炉由前室、加热室、淬火油槽及装、出料机构等组成,如图8-1所示。前室既是装料的通道,也是出料后工件冷却的淬火室。在前室上方有风冷装置,下方有淬火油槽。前室与加热室均为密封结构。多用炉的加热气氛为可控气氛,在同一设备内可进行保护加热、气体淬火、油冷淬火、光亮退火、渗碳、渗氮、碳氮共渗等工序。

多用炉采用圆形炉膛,炉温均匀性及气氛流动性好;其高性能的气氛控制系统能够准确建立炉内碳势,自动化程度高,生产成本低;采用的高精度温度控制仪及可控硅调功器,能准确地控制温度,控制精度为±1℃;采用的高精度氧探头及气氛控制仪,碳势控制精度可达到w(C)±0.05%。密封箱式炉的技术参数如表8-20、表8-21所示。

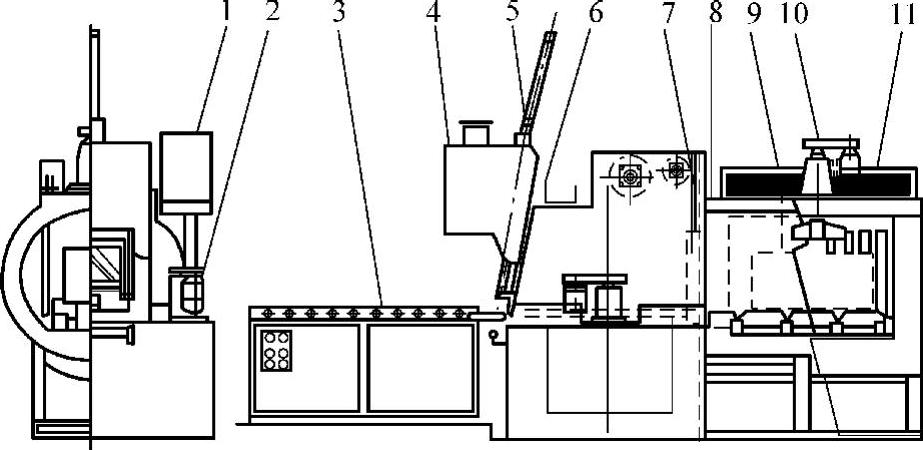

图8-1 密封箱式多用炉结构示意图

1—变压器 2—油槽搅拌装置 3—推拉车 4—排烟罩 5—前门装置 6—防爆装置 7—中间门装置 8—炉体 9—热电偶 10—炉气混合装置 11—加热器

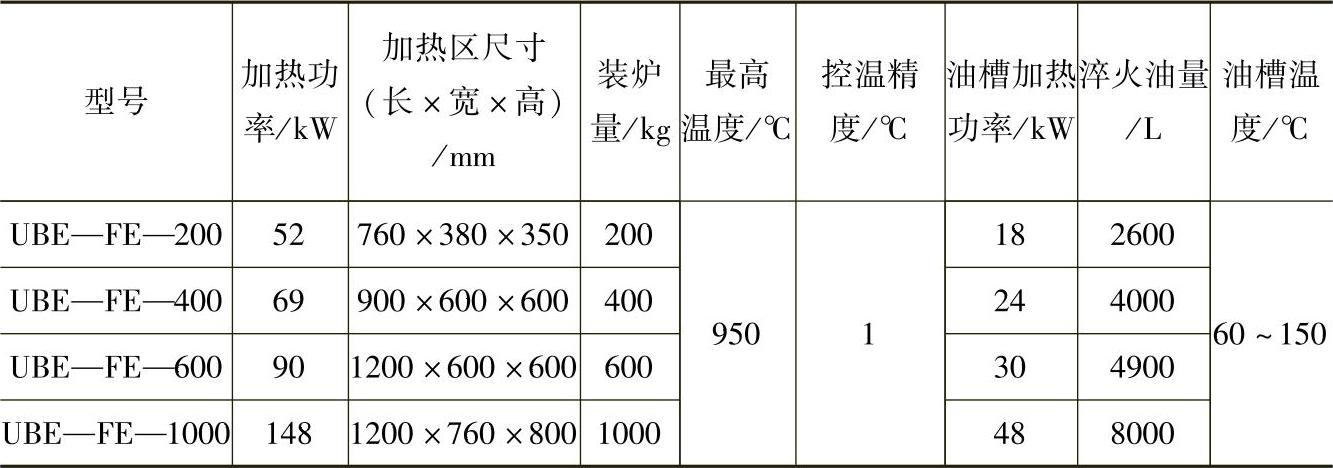

表8-20 UBE—FE系列密封箱式多用炉技术参数

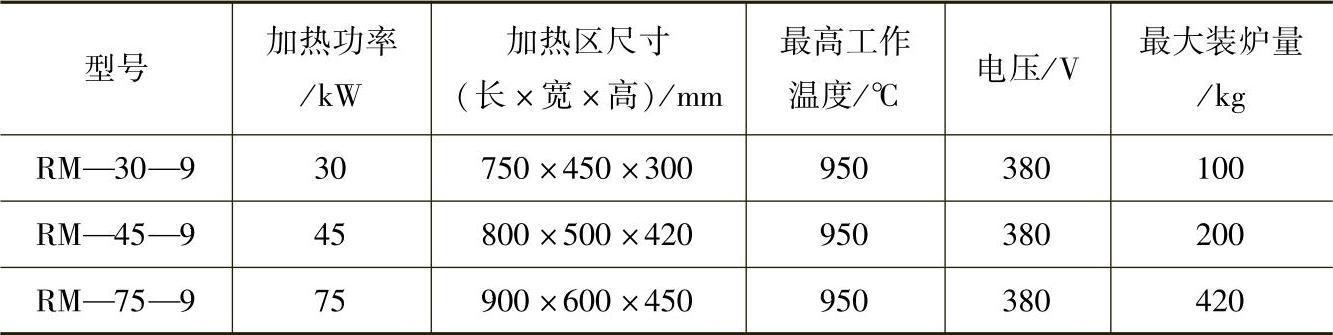

表8-21 RM系列密封箱式炉技术参数
