8.2.1 箱式电阻炉

根据工作温度的不同，箱式电阻炉分为高温箱式电阻炉、中温箱式电阻炉和低温箱式电阻炉三种。其中以中温箱式电阻炉的使用最为广泛。

箱式电阻炉由炉体、炉门及其升降机构、加热元件及控制柜等部件组成。加热元件是由高电阻的合金丝绕制成螺旋状，或合金带弯成波形而成的，安置在炉膛的两侧及炉底。炉底板由耐热合金钢铸造而成，用于承放工件。炉顶上装有热电偶。

各种箱式电阻炉的最高工作温度及用途如表8-2所示。

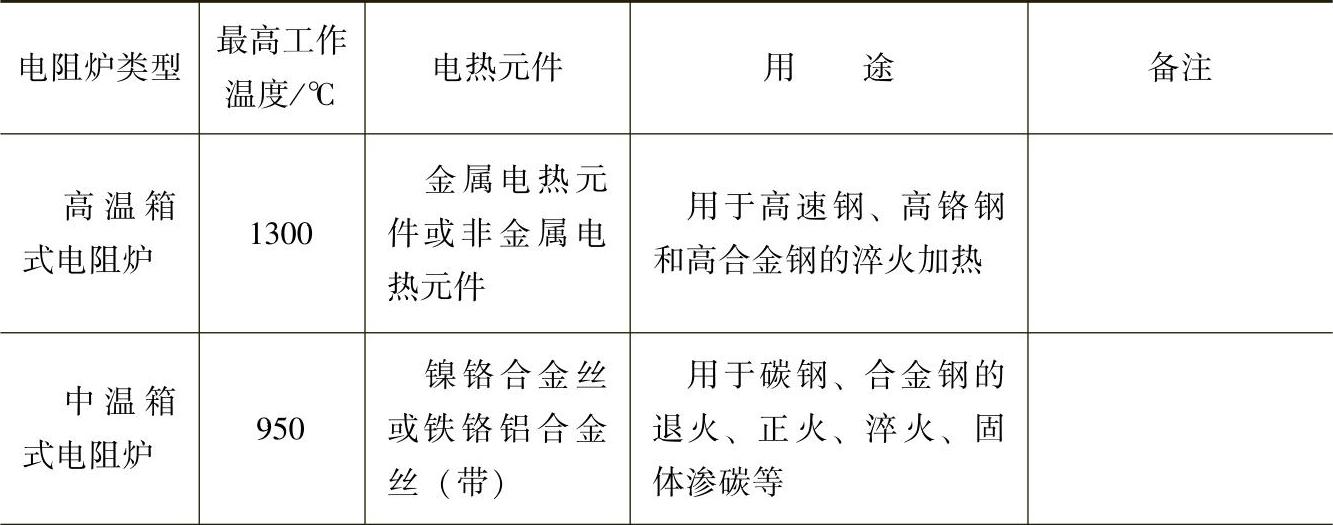

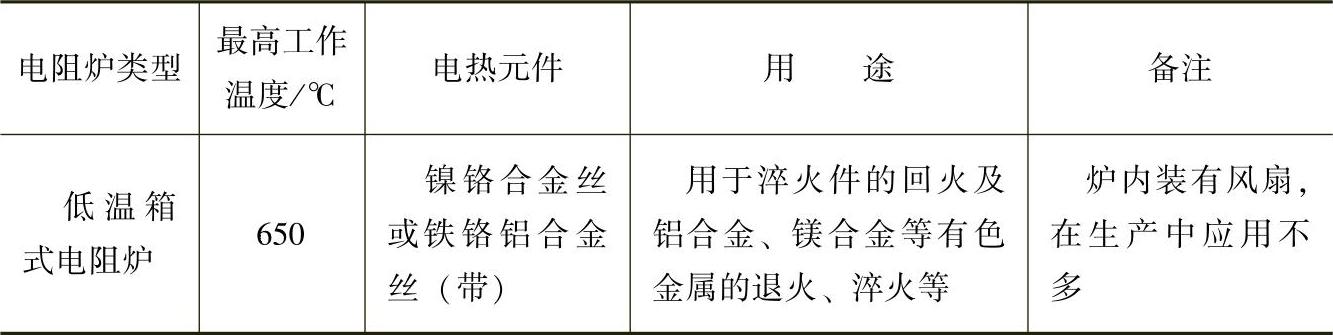

表8-2 各种箱式电阻炉的最高工作温度及用途

（续）

1.箱式电阻炉的技术参数

各种箱式电阻炉的技术参数如表8-3～表8-5所示。

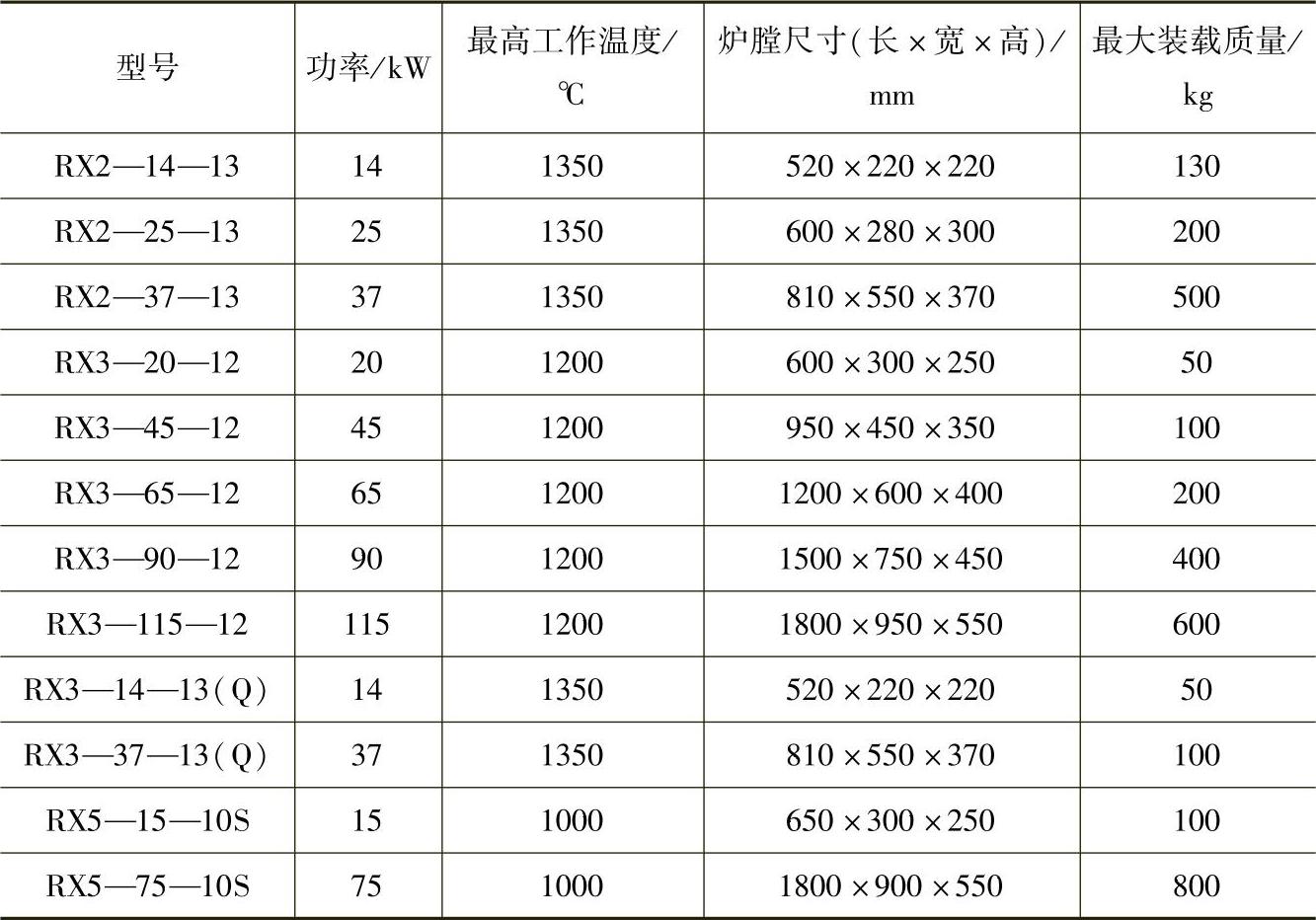

表8-3 高温箱式电阻炉的技术参数

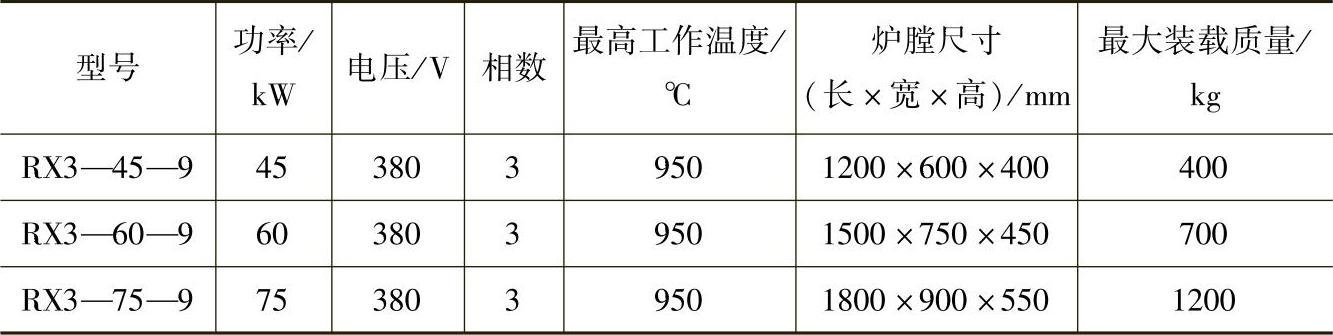

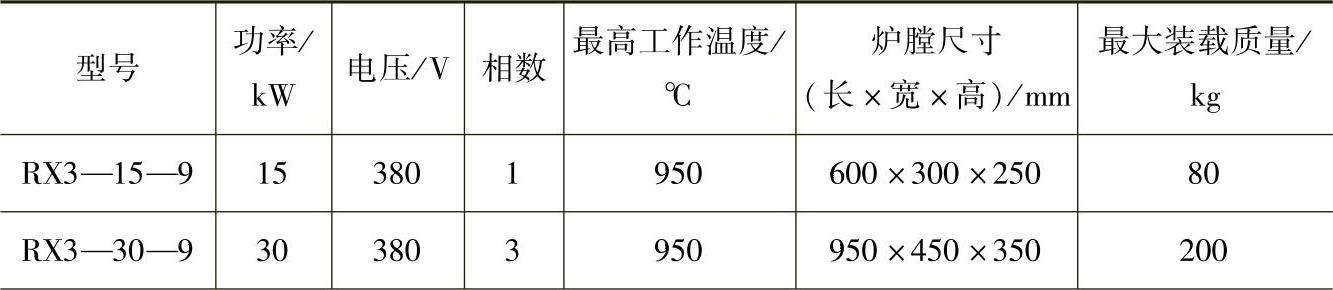

表8-4 中温箱式电阻炉的技术参数

（续）

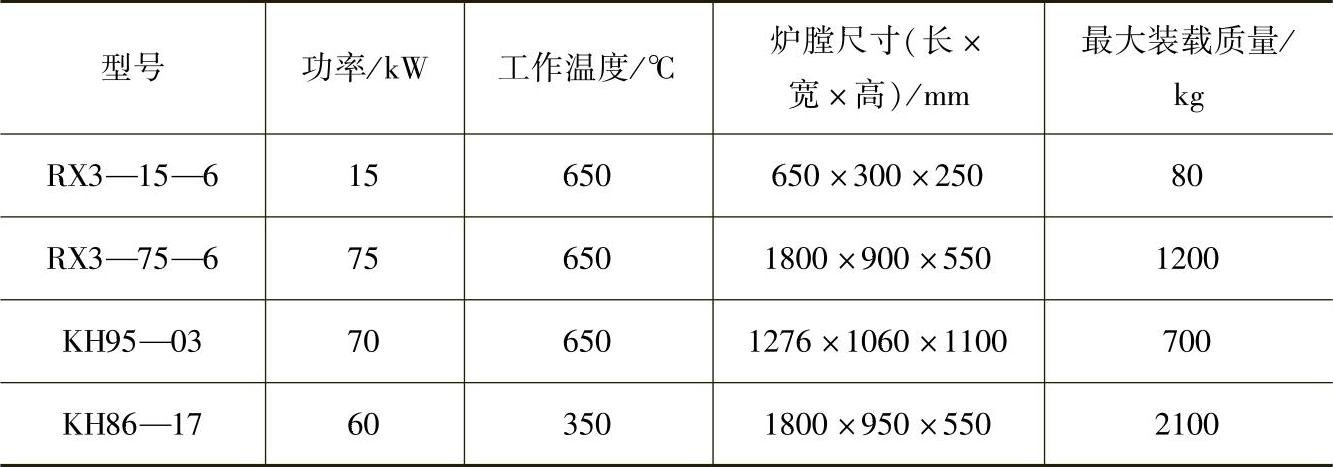

表8-5 低温箱式炉技术参数

2.箱式电阻炉操作要点

1）检查炉内是否有未出炉或遗漏的工件。

2）检查设备是否完好，检查控温仪表是否正常，加热是否正常，炉门限位开关灵活可靠。

3）禁止将带有油、水和冰雪的工件直接装入炉内。

4）装、出炉时必须关闭加热开关，以确保安全。

5）使用温度不得超过设备的最高工作温度。

6）装炉量不得超过允许的最大装炉量。

7）装炉不可用力抛掷，以免砸坏搁砖、炉墙、热电偶和电热元件。

8）工件入炉后不得与加热元件触碰。

9）工件在炉内应均匀分布在有效加热区内。
