一般钢铁的热处理技术均适用于相应基体的钢结硬质合金的热处理。

1.退火

钢结硬质合金可在箱式炉、井式炉、连续式炉或真空炉内退火，在使用普通退火炉时，为防止表面氧化脱碳，常用木炭、铸铁屑或还原性气氛加以保护。

亚共析钢钢结硬质合金的退火温度为Ac₃+（50～100）℃，过共析钢钢结硬质合金的退火温度为Ac₁+（50～100）℃。钢结硬质合金一般采用等温退火工艺，几种典型钢结硬质合金的等温退火工艺规范如表7-100所示。

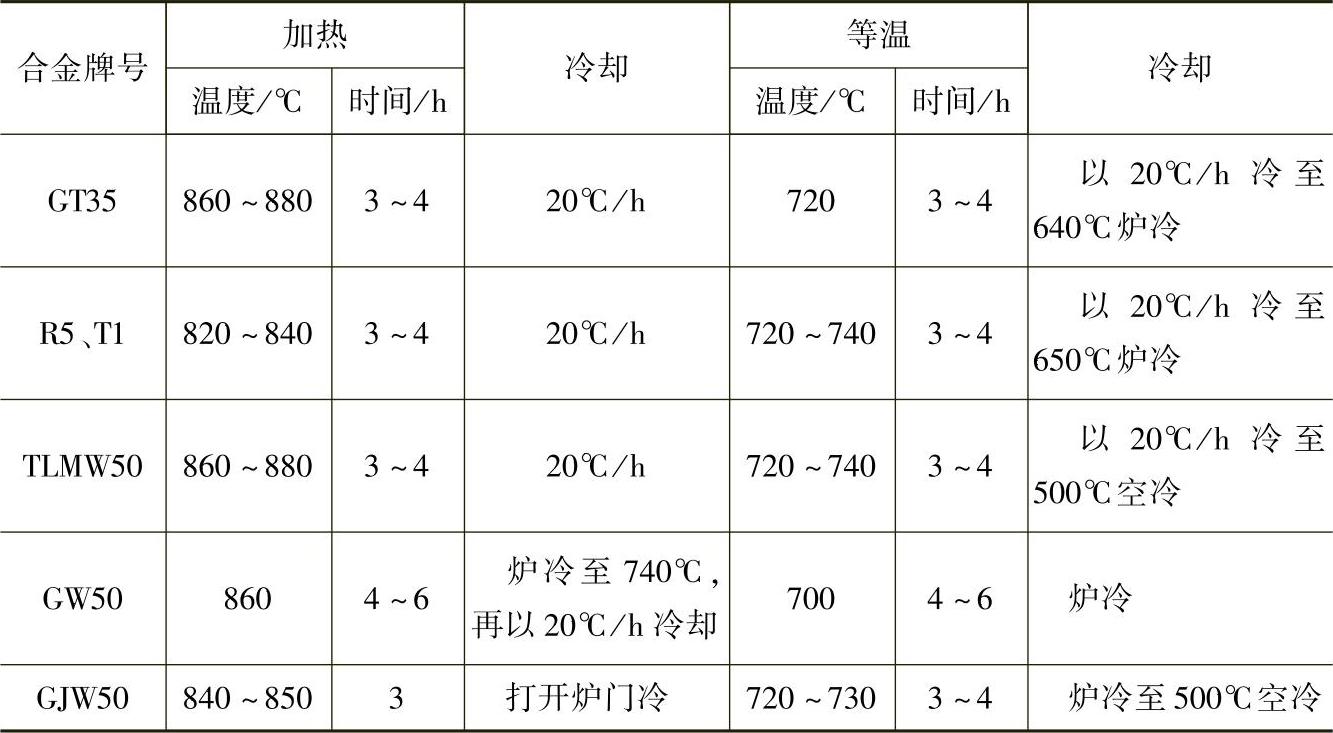

表7-100 几种典型钢结硬质合金的等温退火工艺规范

2.淬火与回火

钢结硬质合金的淬火可采用普通淬火、分级淬火和等温淬火。

（1）预热 钢结硬质合金的导热性较低，在加热过程中应进行一次预热（800～850℃）或两次预热（500～500℃；800～850℃）。

（2）防止零件加热时氧化脱碳的措施 采用盐浴炉加热时，盐浴应充分脱氧和除渣；用箱式炉加热时，应采用木炭或铸铁屑作保护填料。

（3）保温时间 盐浴炉加热，以0.7min/mm计算；保护气氛的箱式炉加热，以2.5min/mm计算。

几种典型钢结合金的淬火与回火工艺规范如表7-101所示。

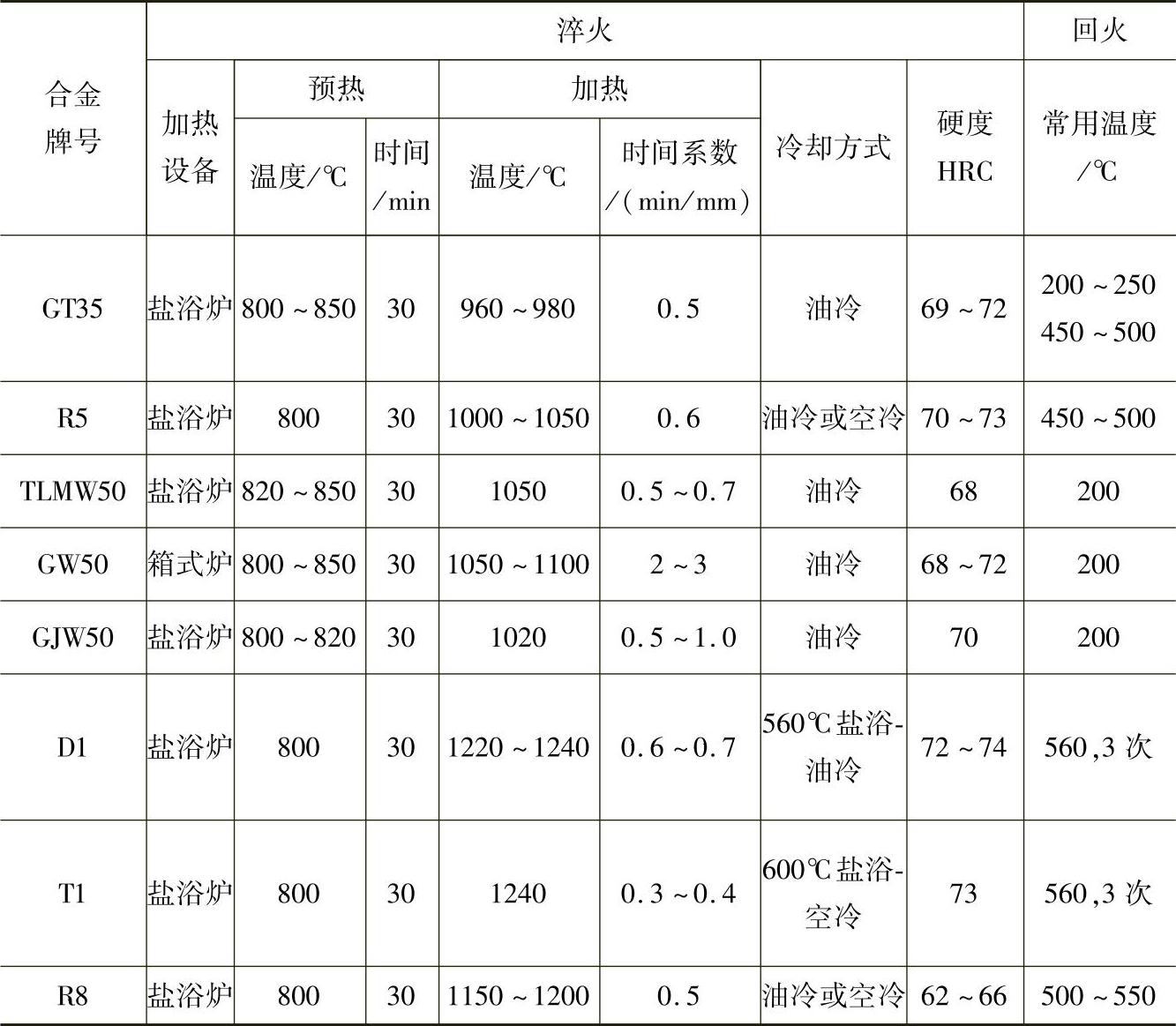

表7-101 几种典型钢结合金的淬火与回火工艺规范

3.化学热处理

钢结硬质合金的化学热处理方法有渗氮、氮碳共渗和渗硼处理三种，如表7-102所示。

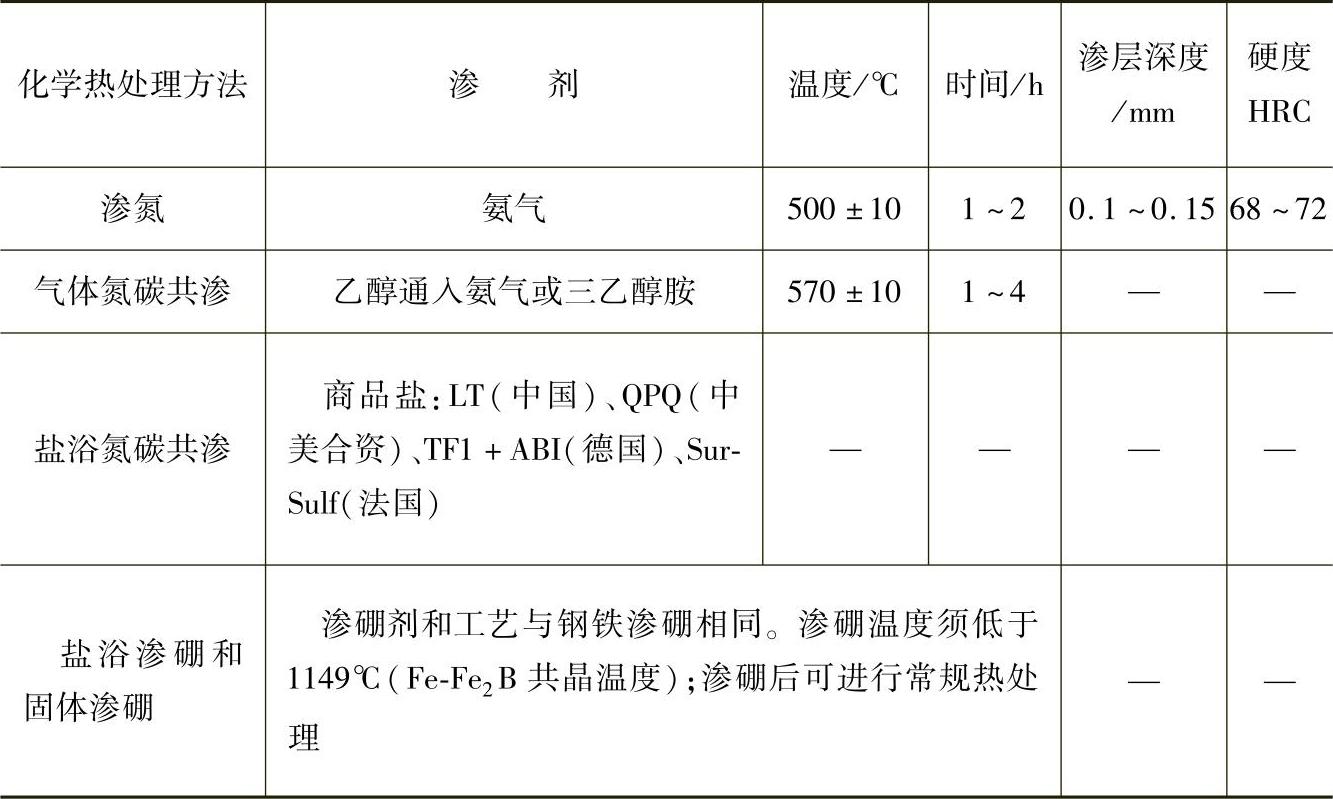

表7-102 钢结硬质合金的化学热处理
