1.9.6.2 7.6.2 高温合金的强化方法与热处理

7.6.2 高温合金的强化方法与热处理

1.高温合金的强化方法

常用的高温合金强化方法如表7-94所示。

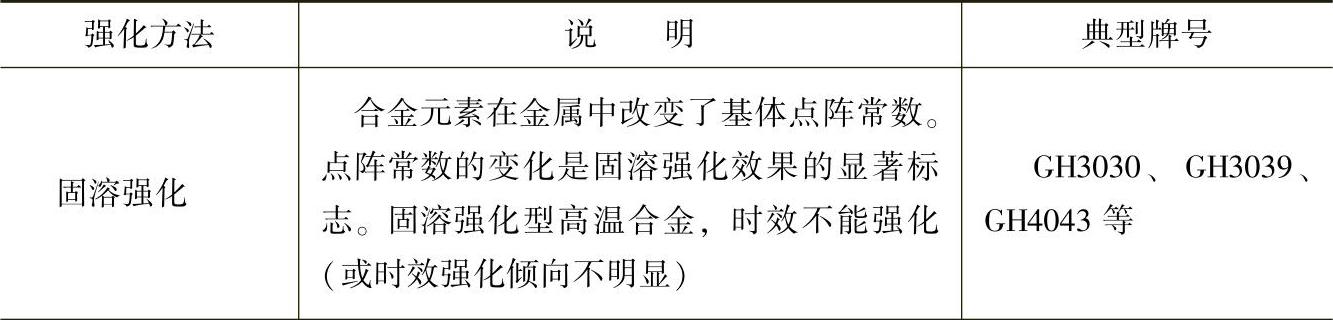

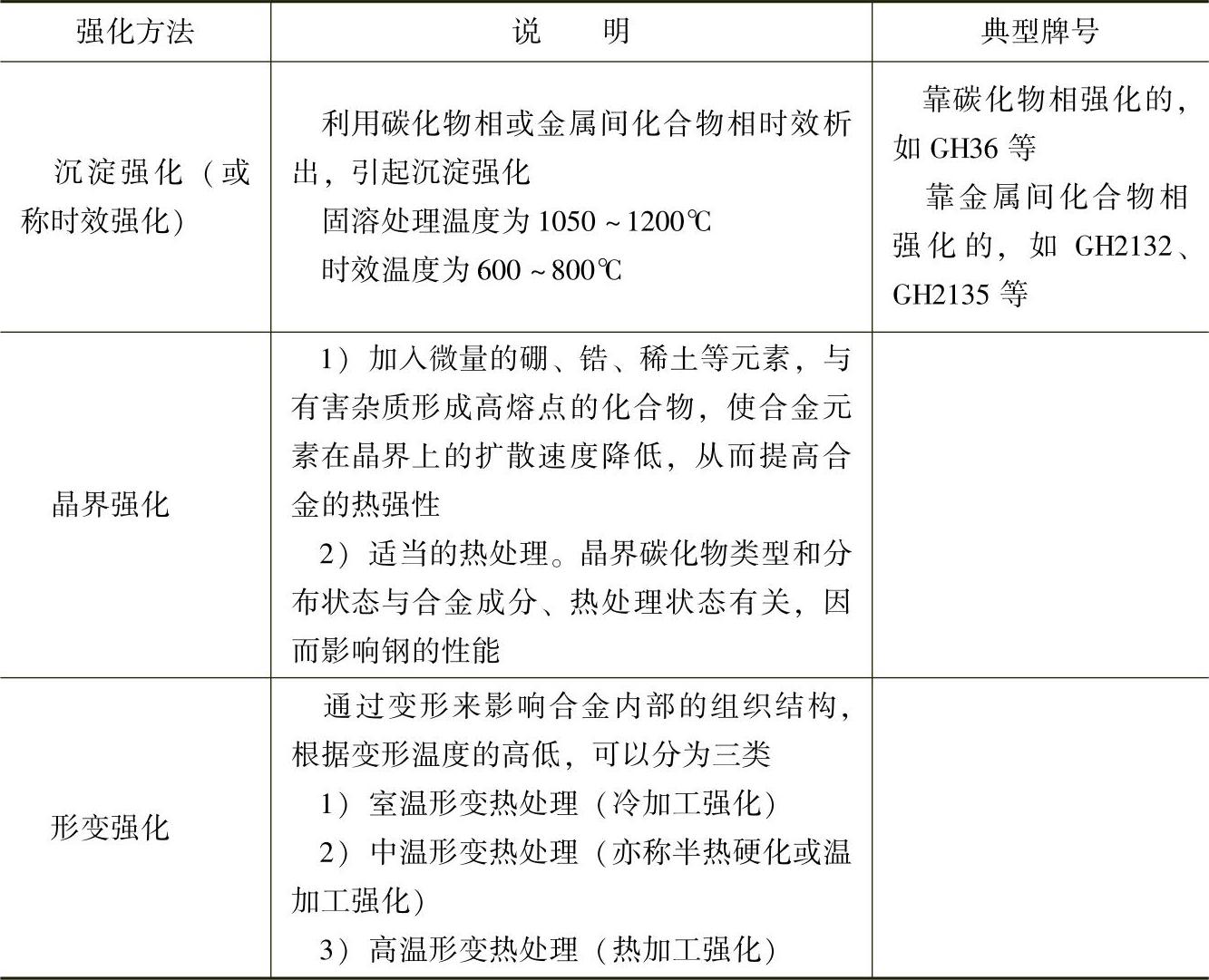

表7-94 常用的高温合金强化方法

（续）

2.高温合金的热处理

高温合金的热处理一般分为固溶处理、中间处理、固溶+时效处理三种，常用铁基变形高温合金的热处理规范如表7-95所示。镍基变形高温合金的热处理规范如表7-96所示。铸造高温合金的热处理规范如表7-97所示。

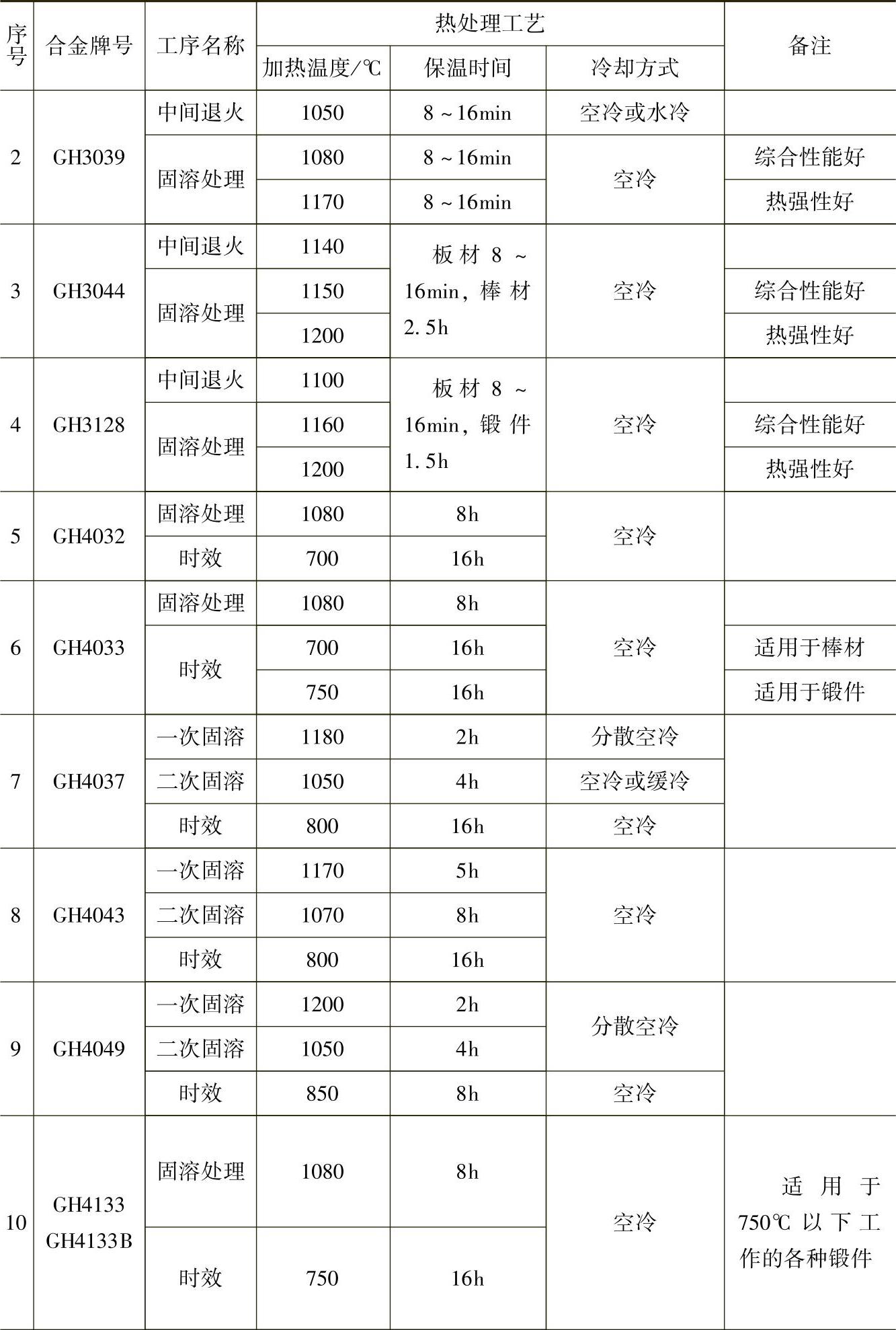

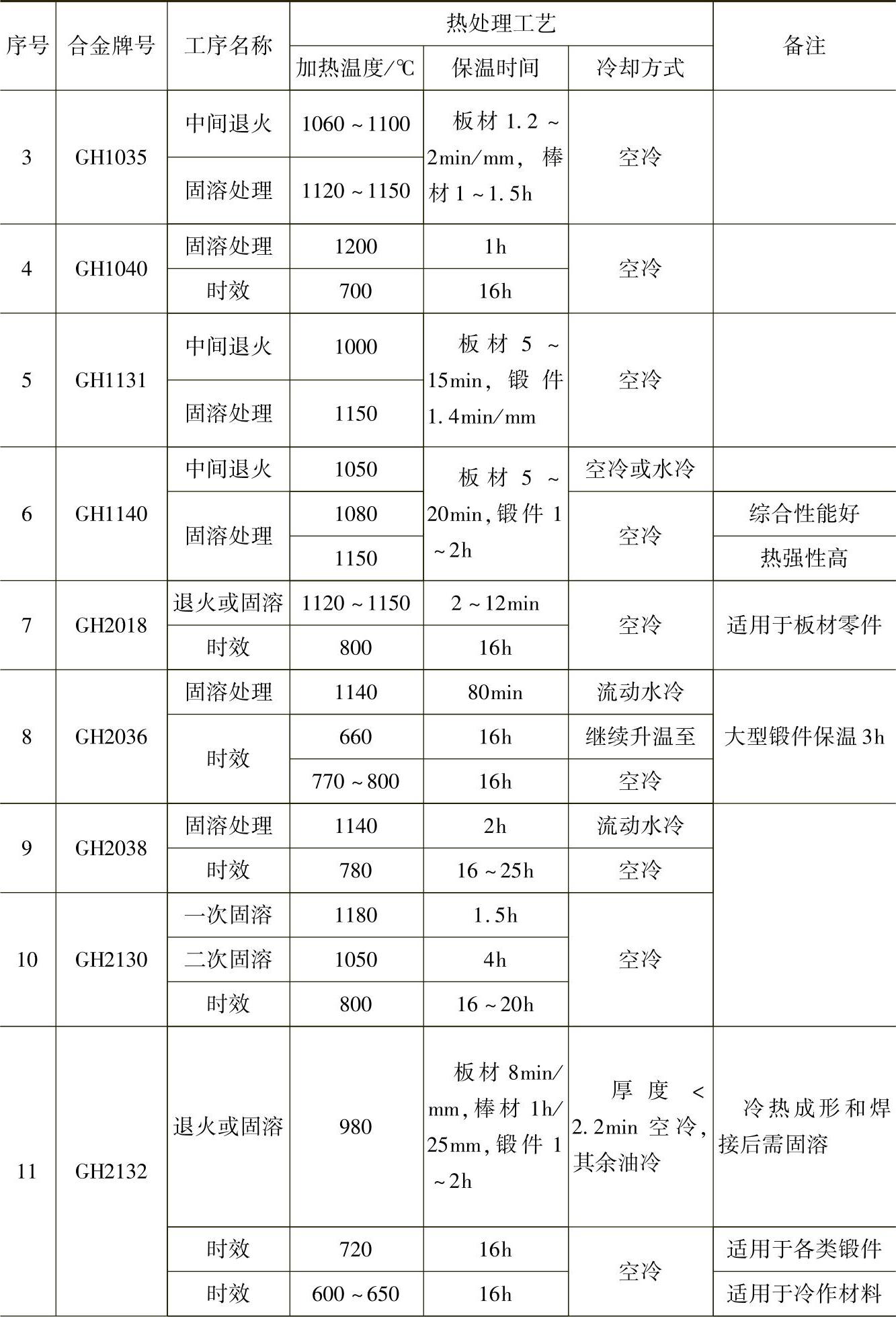

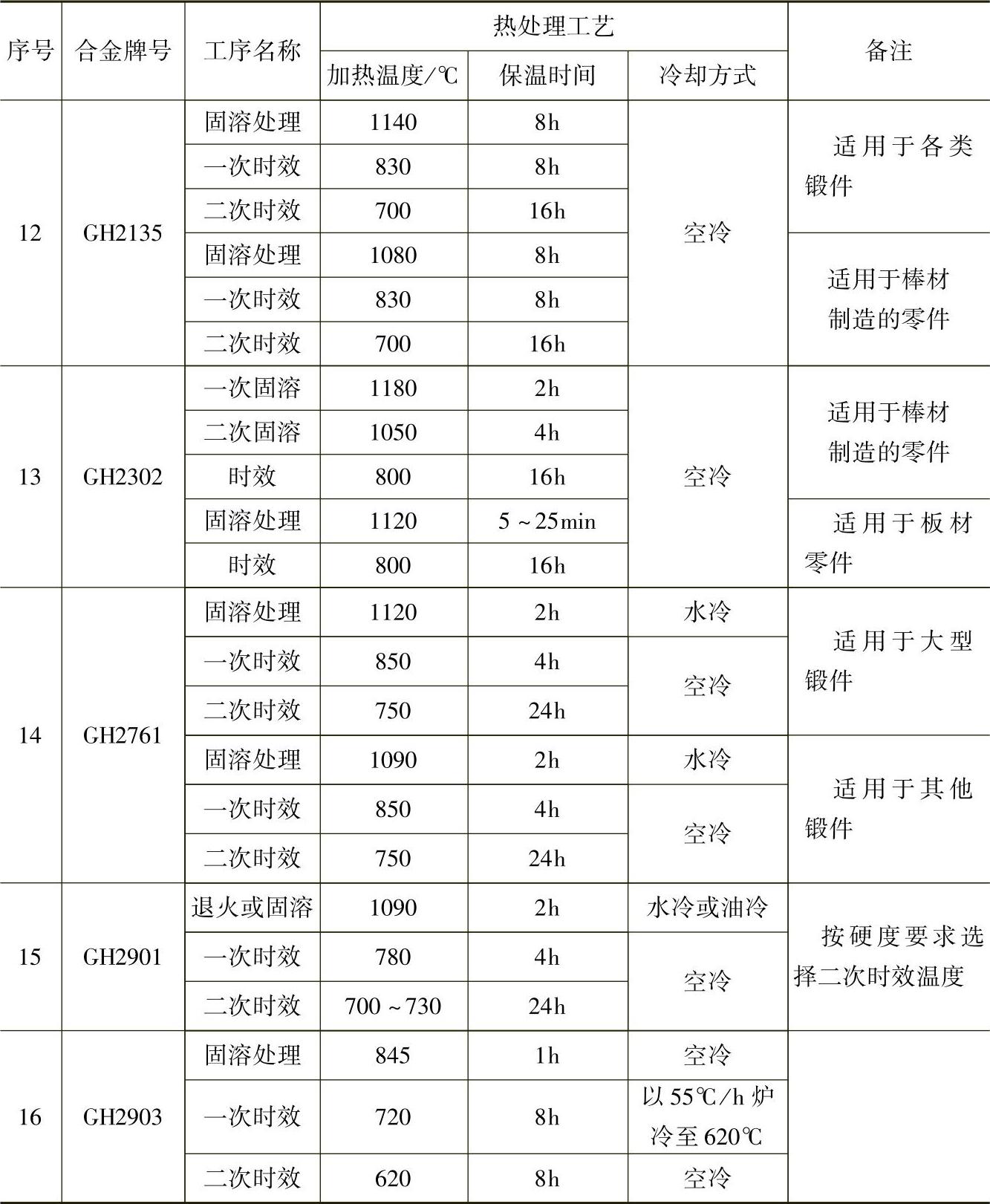

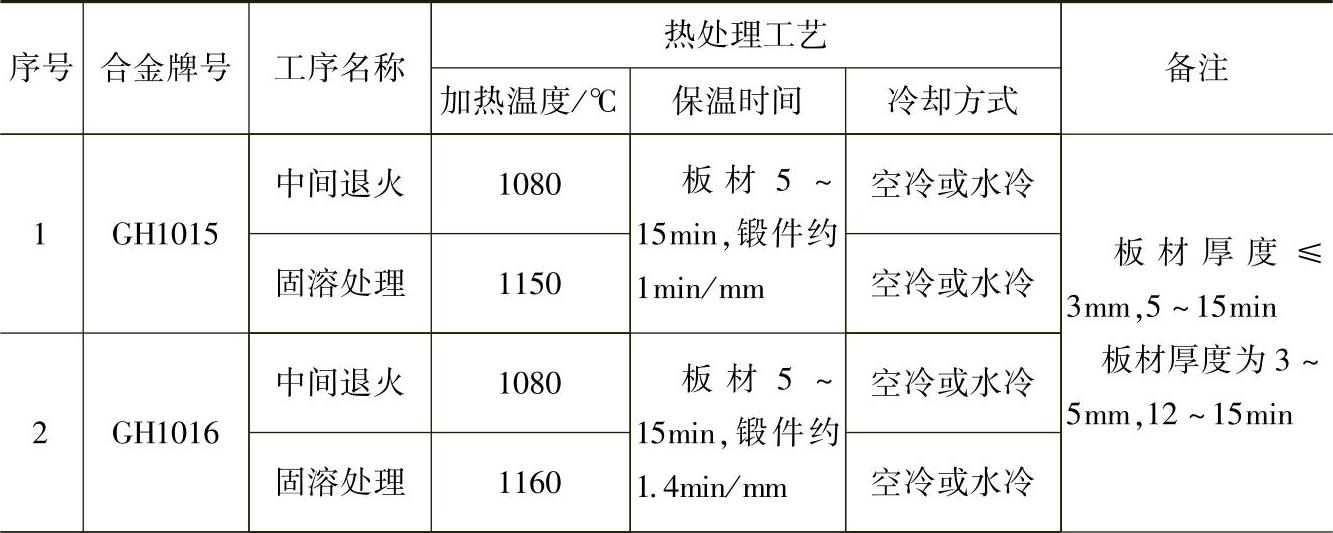

表7-95 常用铁基变形高温合金的热处理规范（JB/T 7712—2007）

（续）

表7-96 镍基变形高温合金的热处理规范（JB/T 7712—2007）

（续）

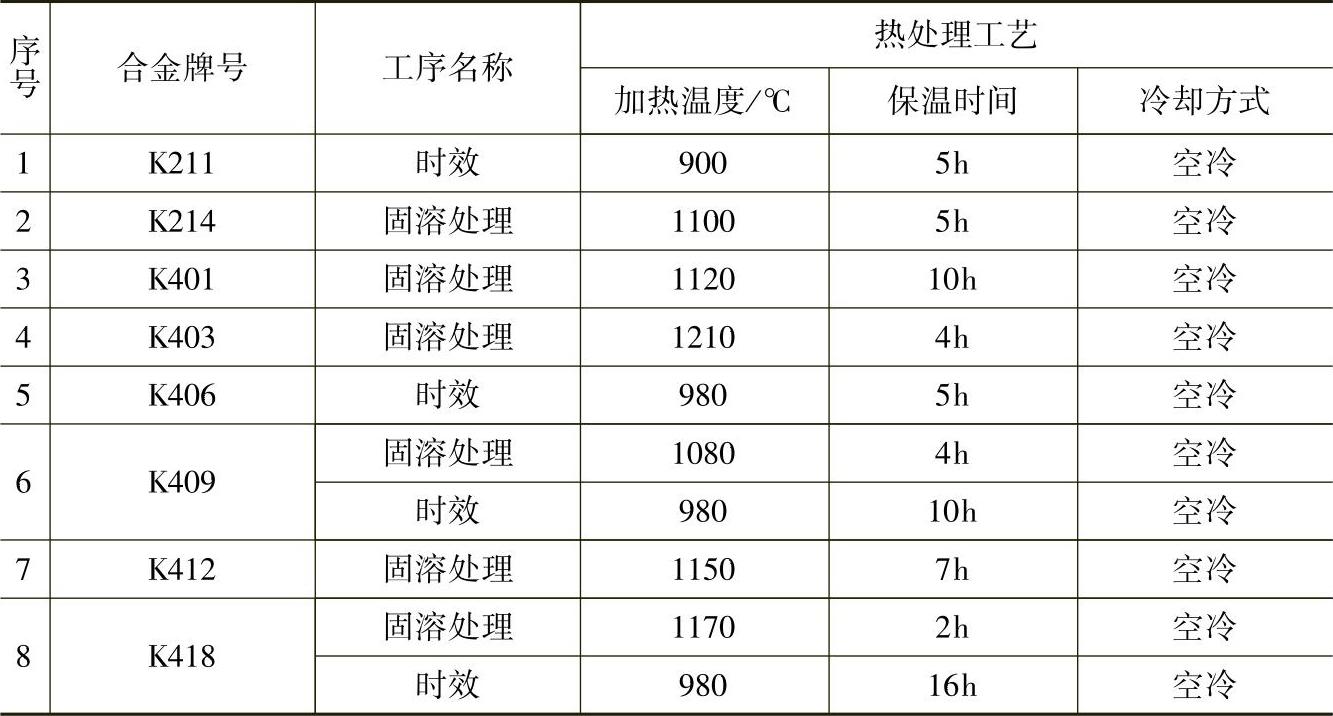

表7-97 铸造高温合金的热处理规范（JB/T 7712—2007）
