7.4.3 镁合金的热处理

镁合金热处理的主要类型有退火、固溶处理、直接人工时效处理、固溶处理加人工时效等。常用的镁合金热处理类型及状态符号如表7-73所示。

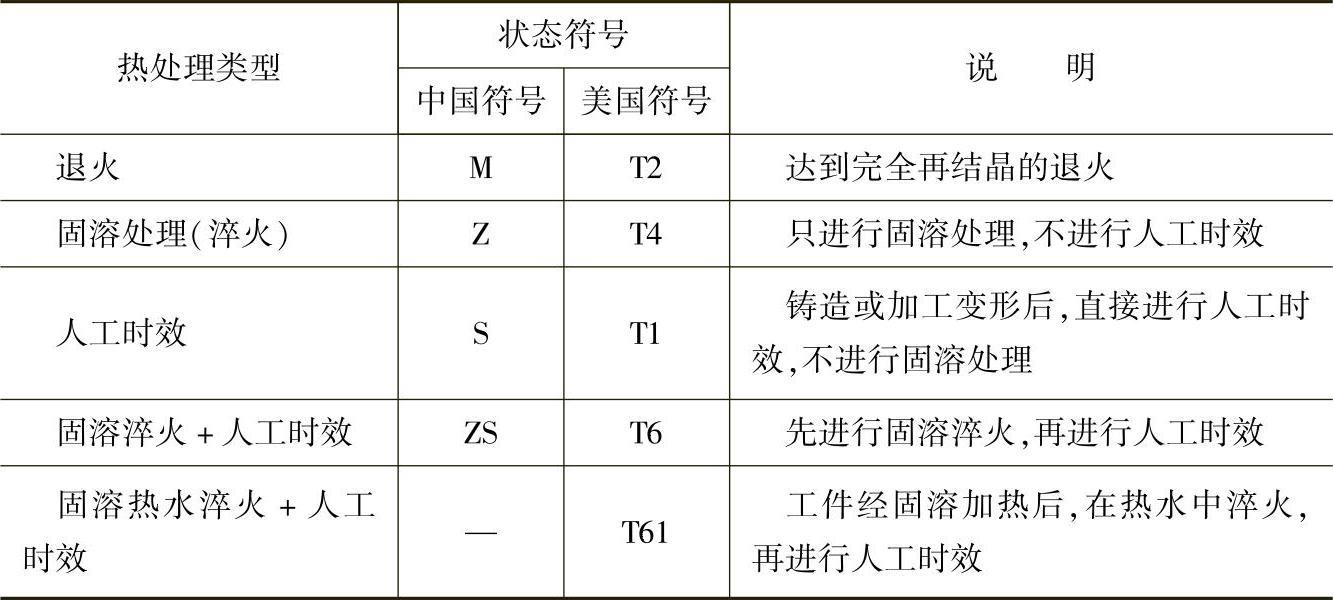

表7-73 常用的镁合金热处理类型及状态符号

1.退火

镁合金的退火可分为去应力退火和完全再结晶退火两种。变形镁合金退火工艺规范如表7-74所示。

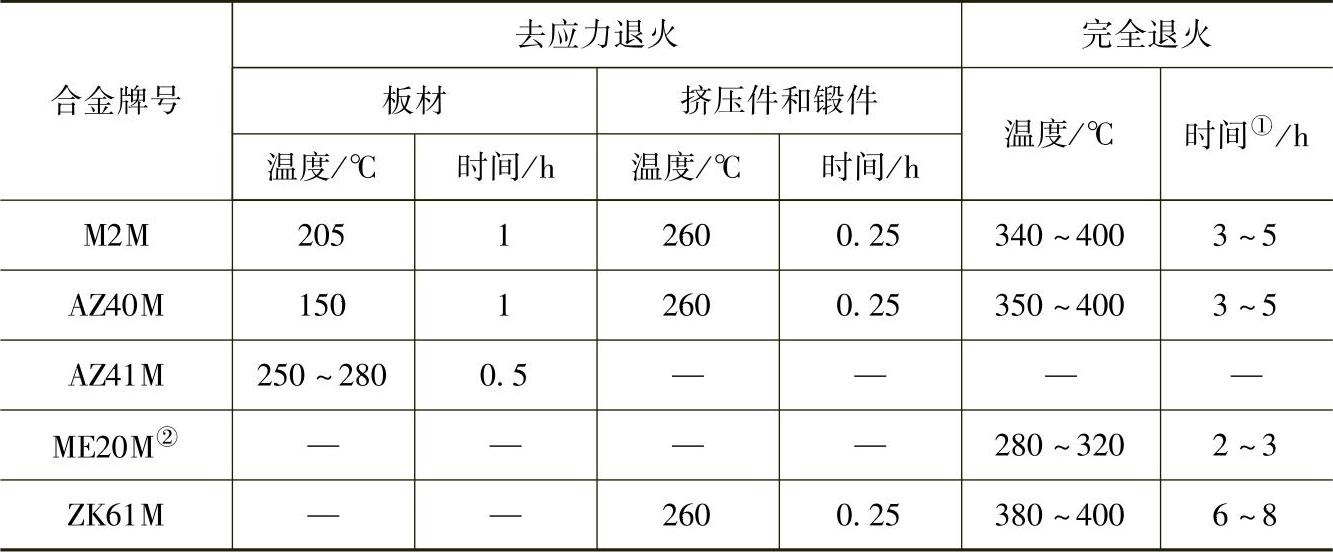

表7-74 变形镁合金的退火工艺规范

① 完全退火保温时间应以工件发生完全再结晶为限，时间可适当缩短。

② 当要求较高的σ_b和σ_0.2时，可以在260～290℃进行退火；当要求较高的塑性时，则需要在320～350℃进行退火。

2.固溶处理和时效

固溶加热温度和保温时间对合金的性能影响较大。固溶加热温度和保温时间对ZM5合金性能的影响如图7-4所示。常用镁合金的热处理规范如表7-75所示。

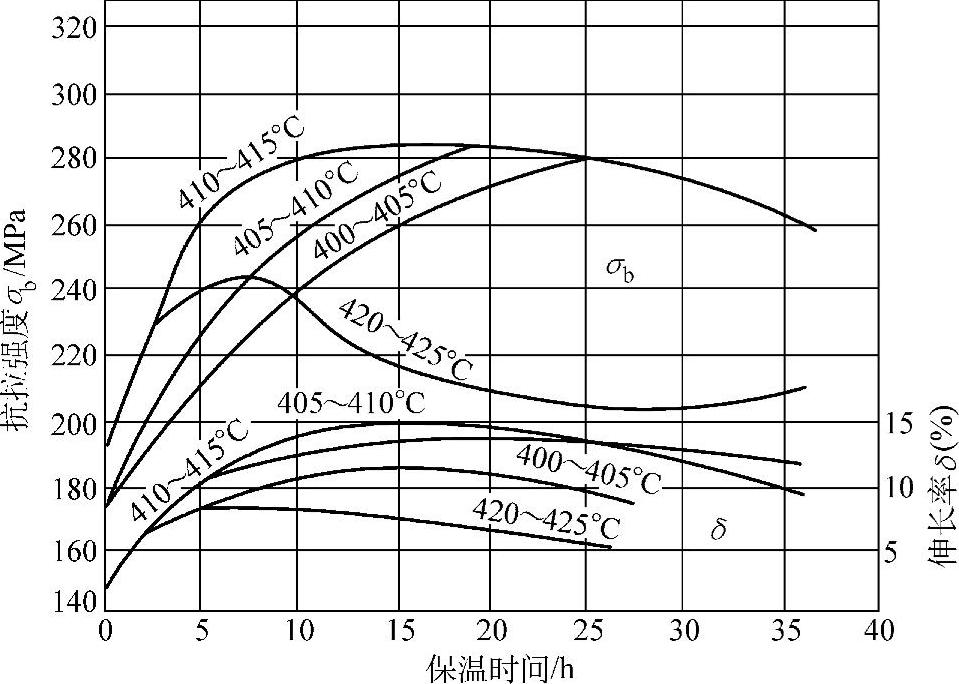

图7-4 固溶加热温度和保温时间对ZM5合金性能的影响

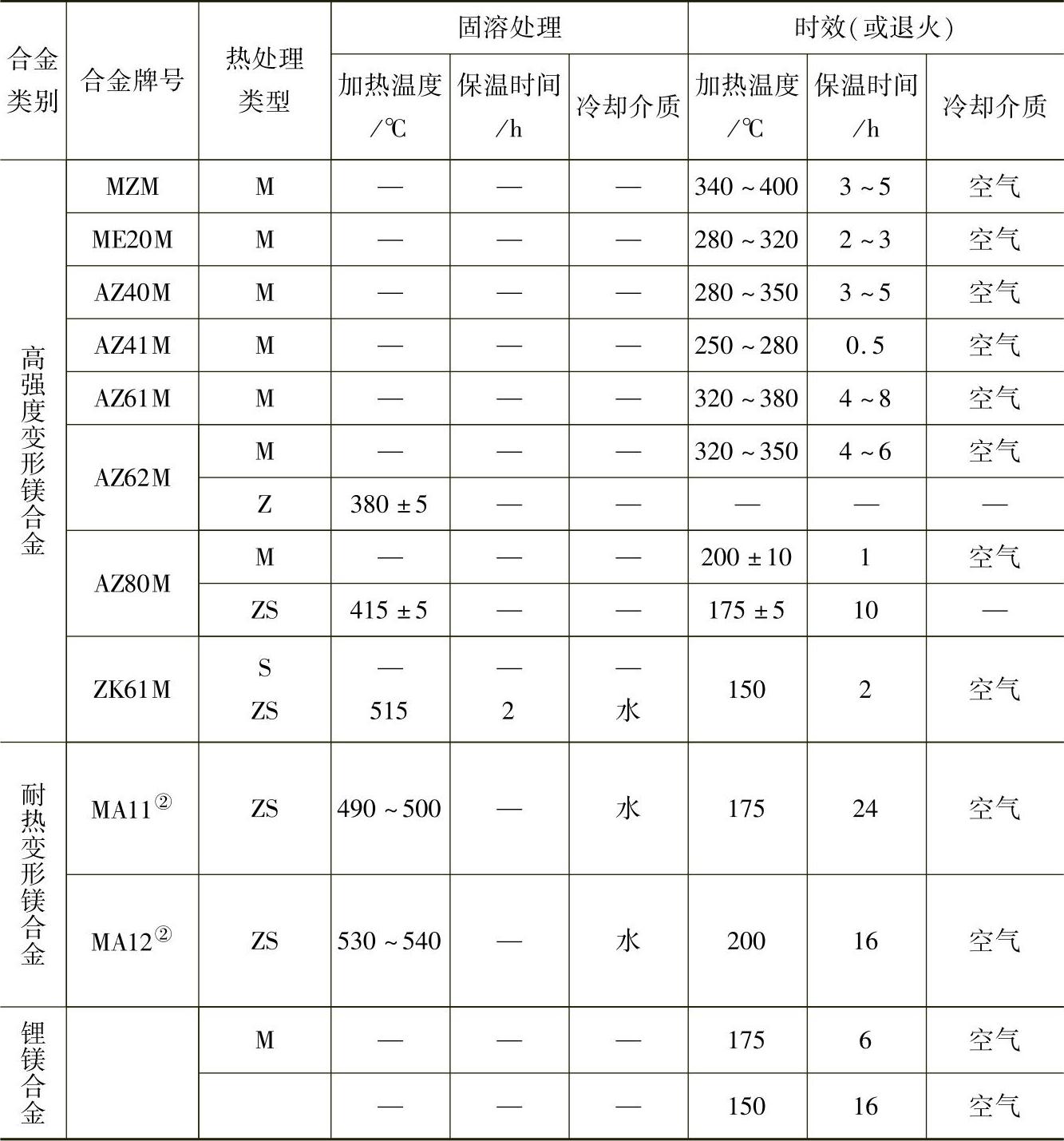

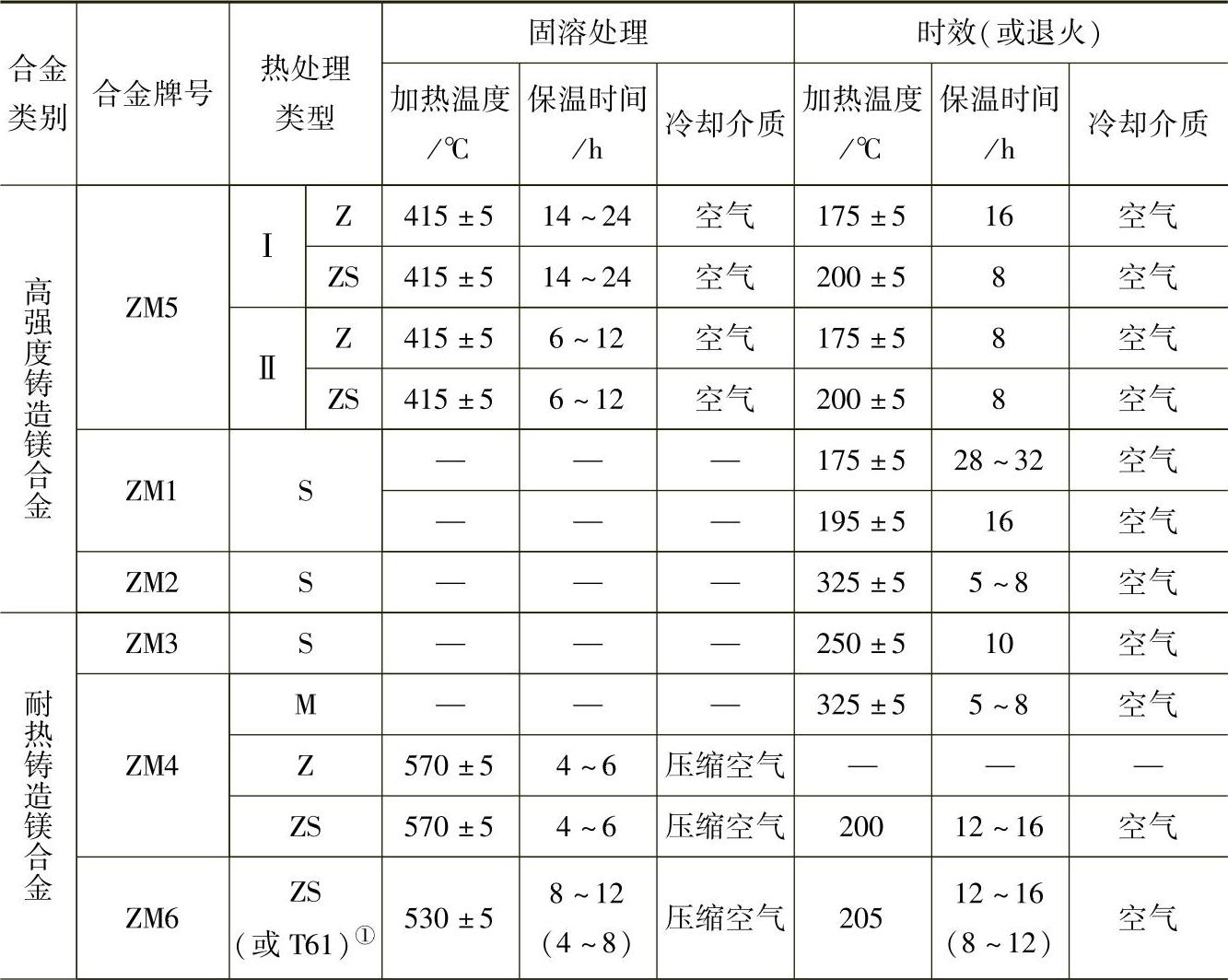

表7-75 常用镁合金的热处理规范

（续）

注：表中所推荐的保温时间适用于电阻炉加热且装炉量适当及中等截面厚度（＜25mm）的工件。当炉子容积较小、装炉量大、工件尺寸较大且截面厚度大于25mm时，必须考虑适当增加保温时间。

① T61为美国热状态符号，表示在热水中淬火+人工时效处理。

② 此二合金牌号为前苏联牌号。
