1.9.3.2 7.3.2 铝及铝合金的牌号及化学成分

7.3.2 铝及铝合金的牌号及化学成分

1.纯铝的牌号及化学成分（见表7-46）

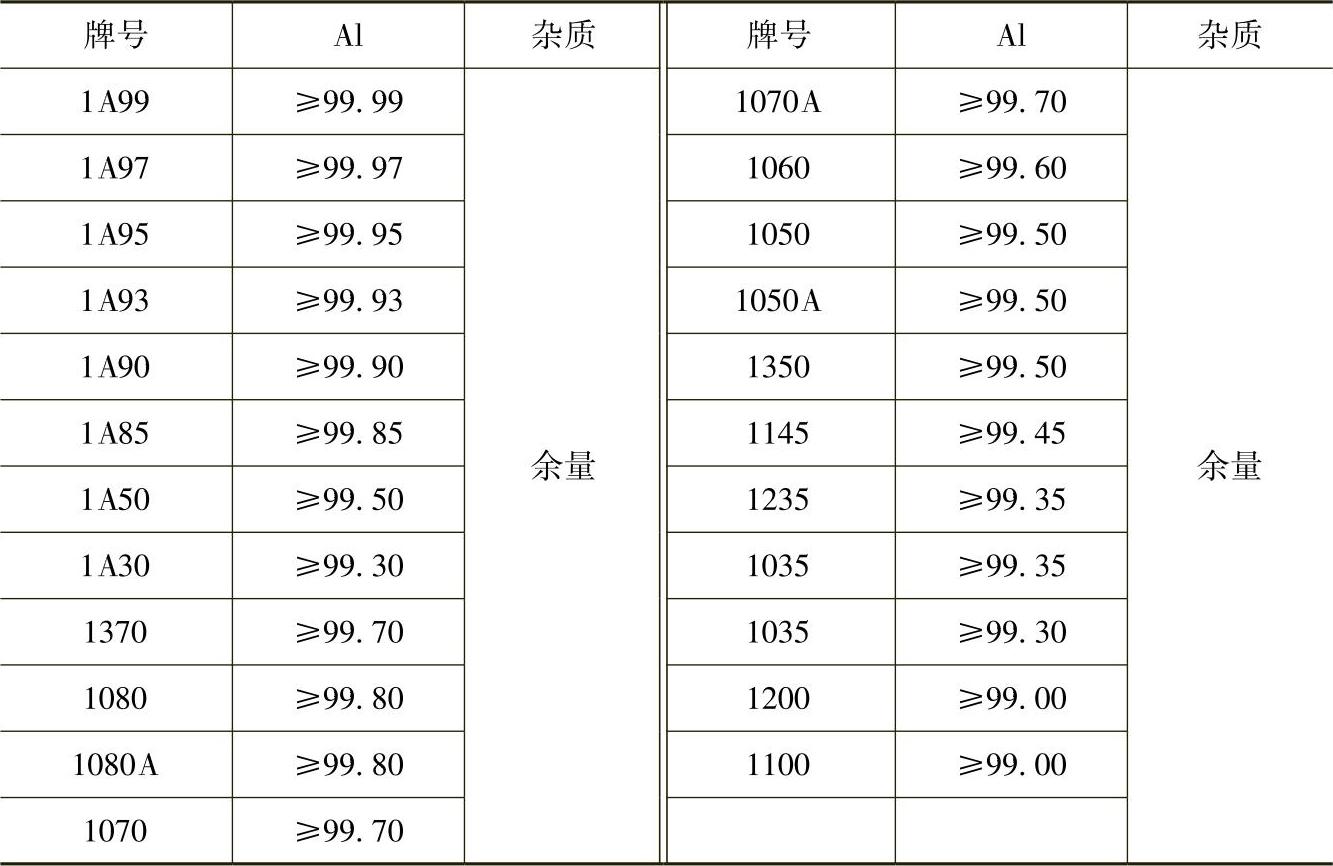

表7-46 纯铝的牌号及化学成分（质量分数，%）（GB/T 3190—2008）

2.变形铝合金的牌号及化学成分

常用变形铝合金的牌号及化学成分如表7-47所示。常用变形铝及铝合金牌号新旧对照如表7-48所示。

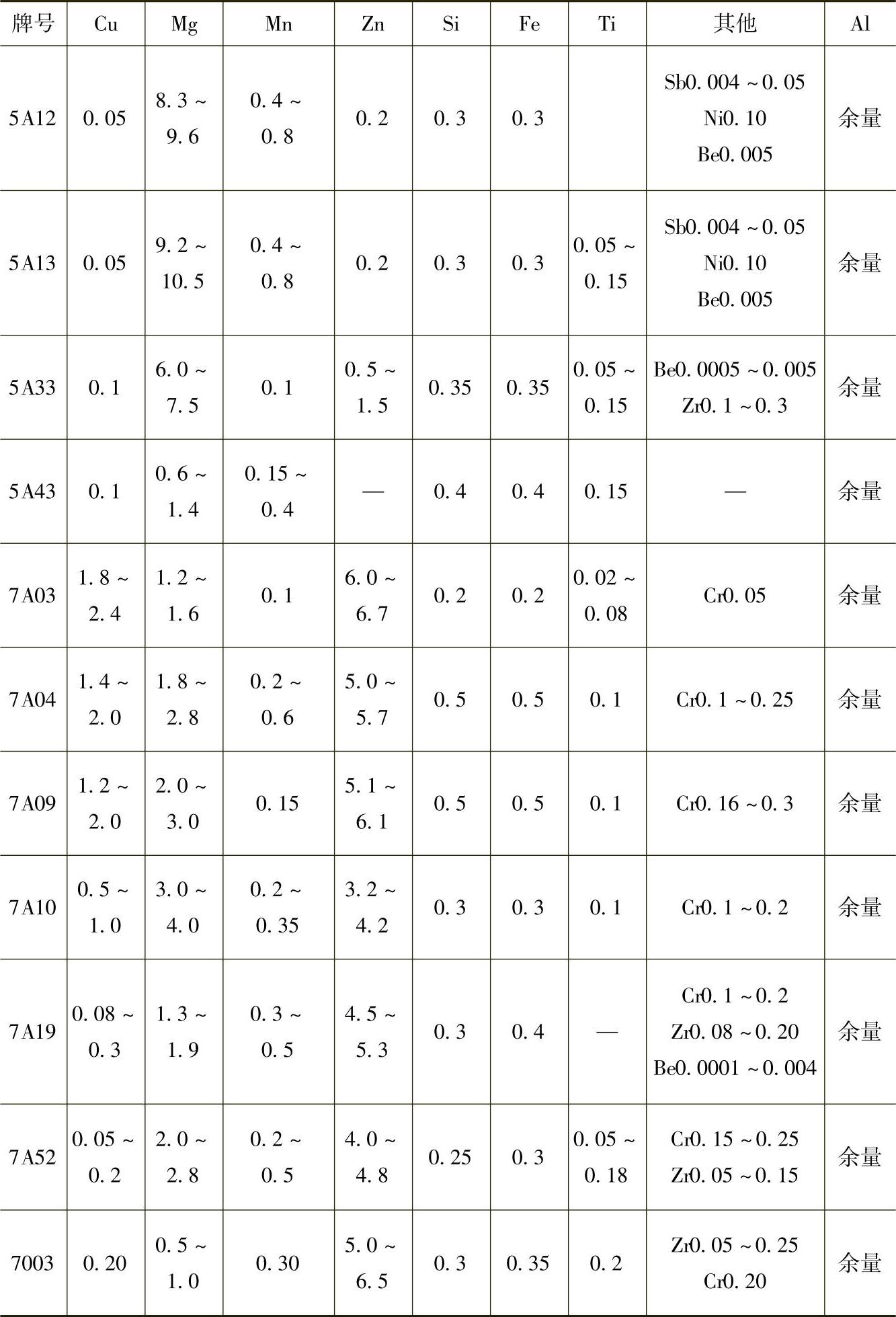

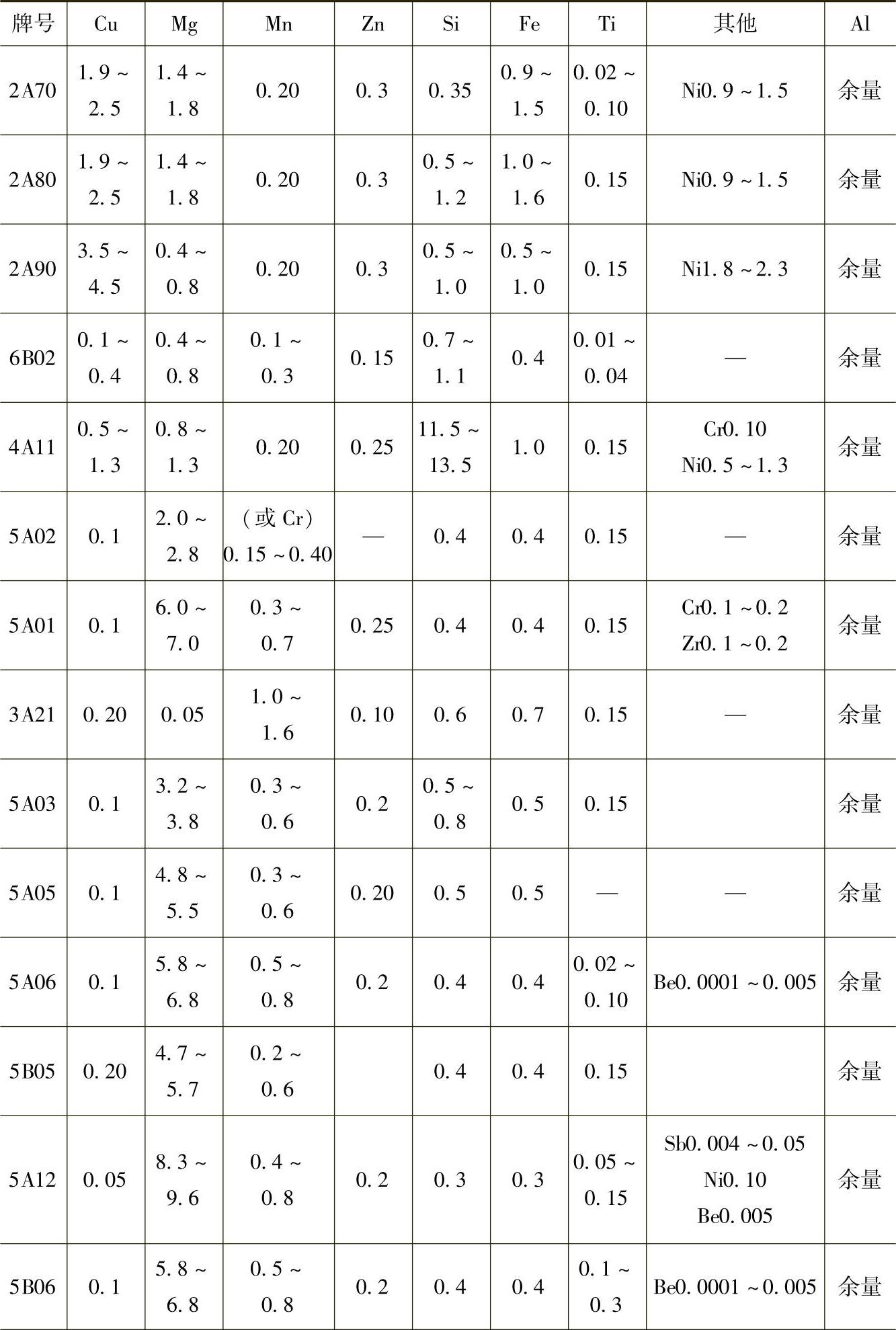

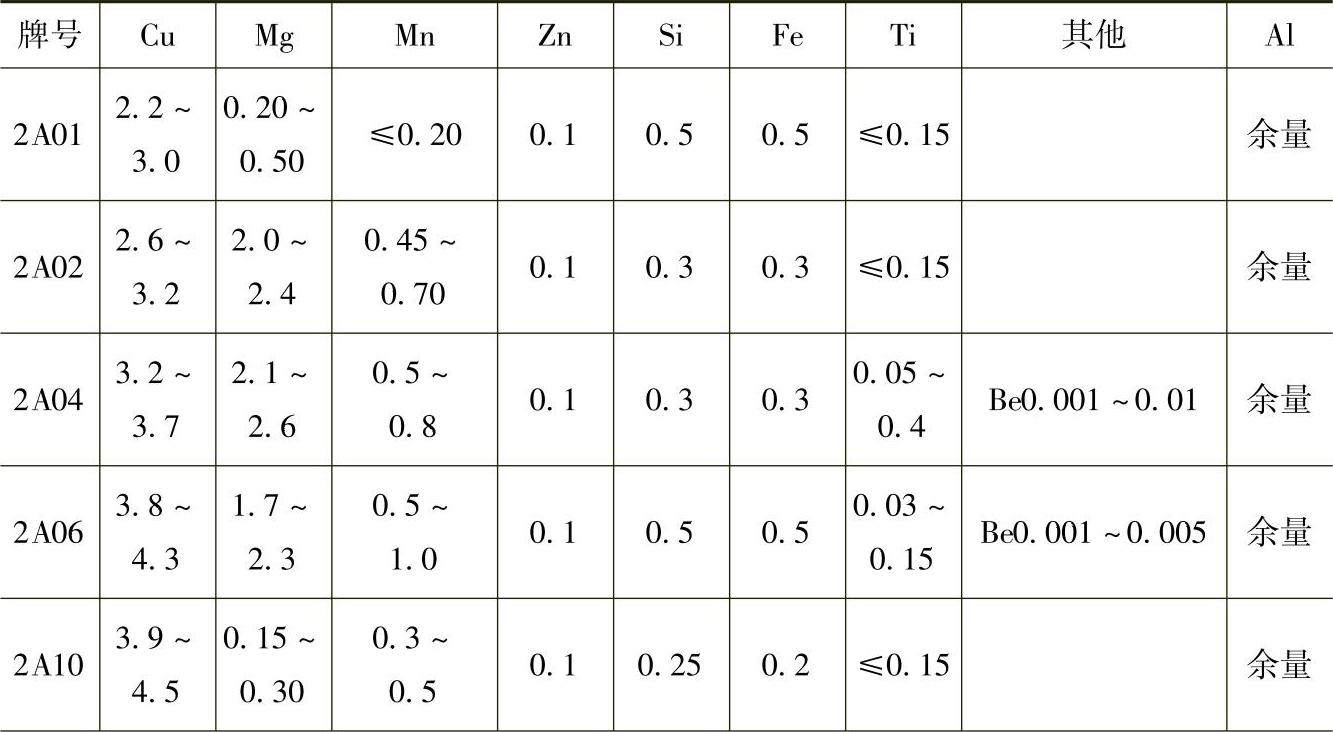

表7-47 常用变形铝合金的牌号及化学成分（GB/T 3190—2008）

（续）

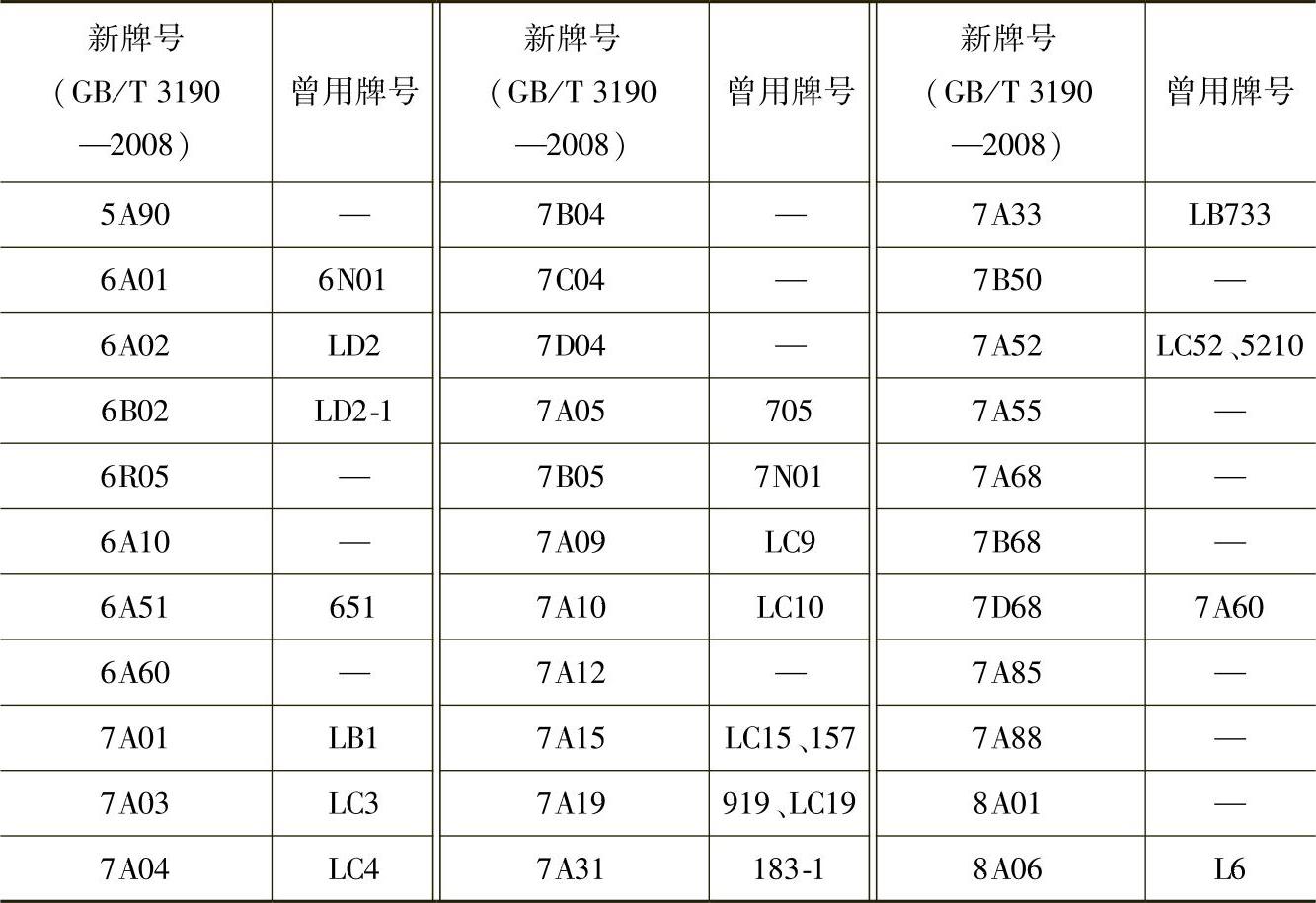

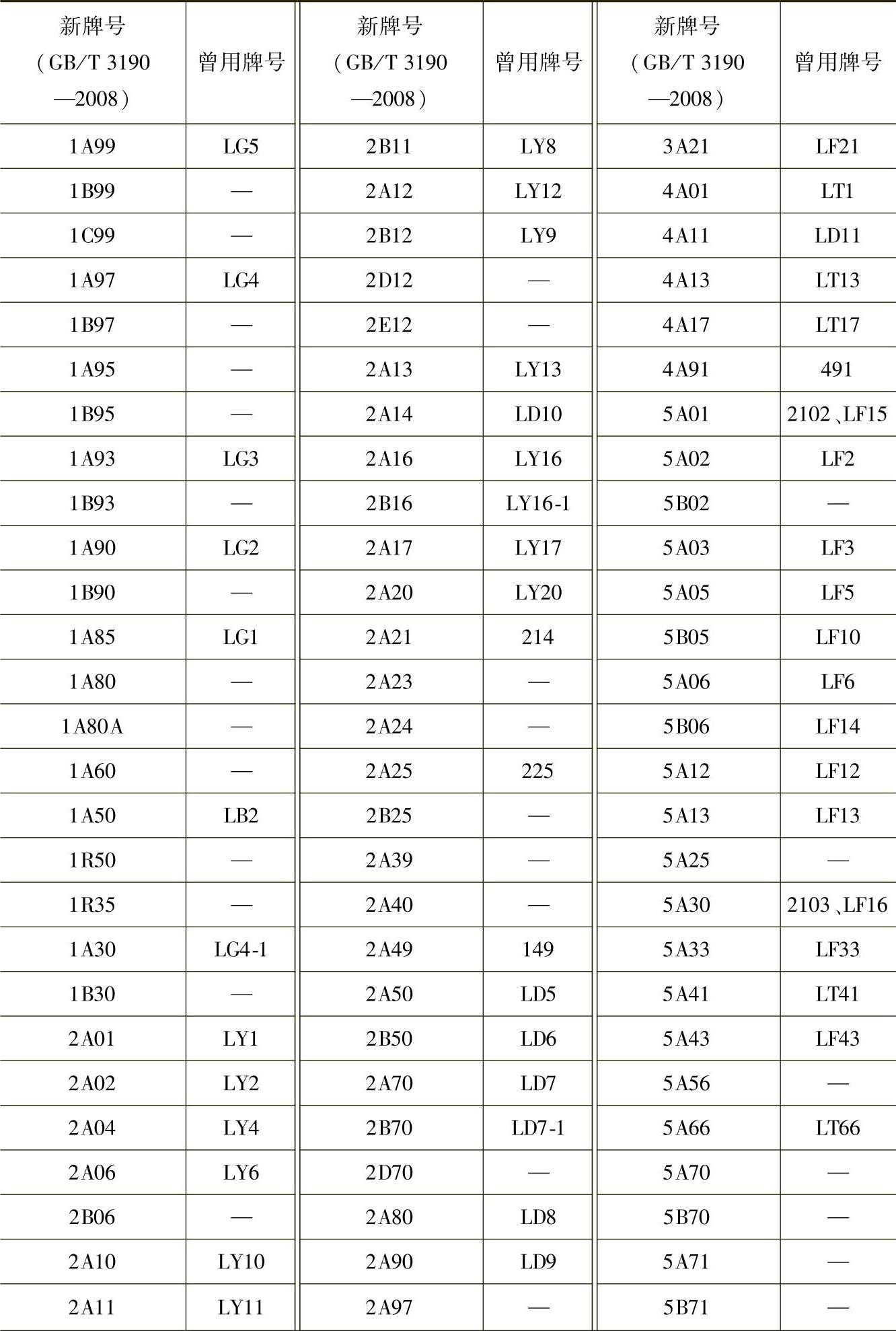

表7-48 常用变形铝及铝合金牌号新旧对照

（续）

3.铸造铝合金的牌号及化学成分

铸造铝合金的牌号及化学成分如表7-49所示。铸造铝合金的新旧标准牌号与代号对照如表7-50所示。

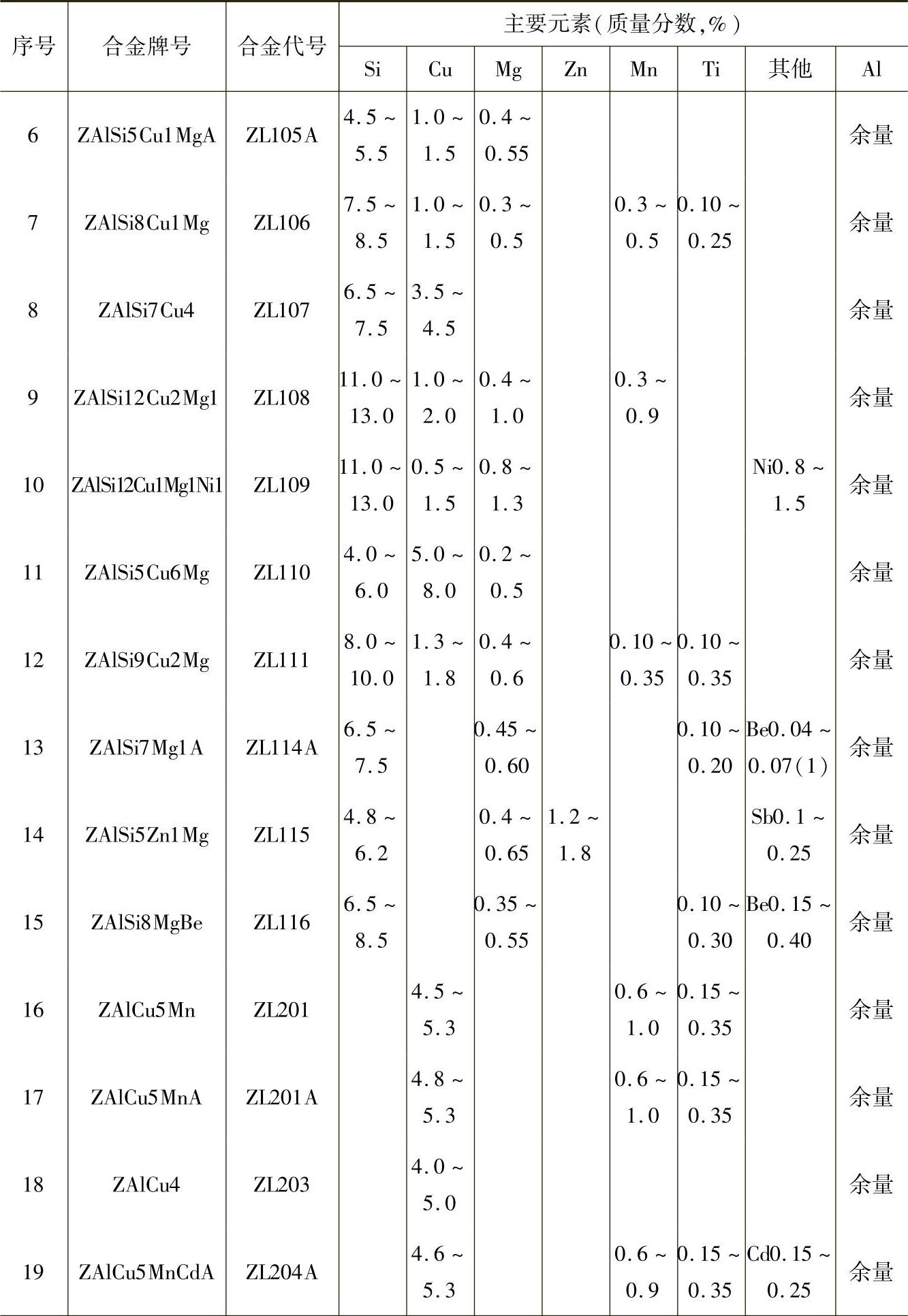

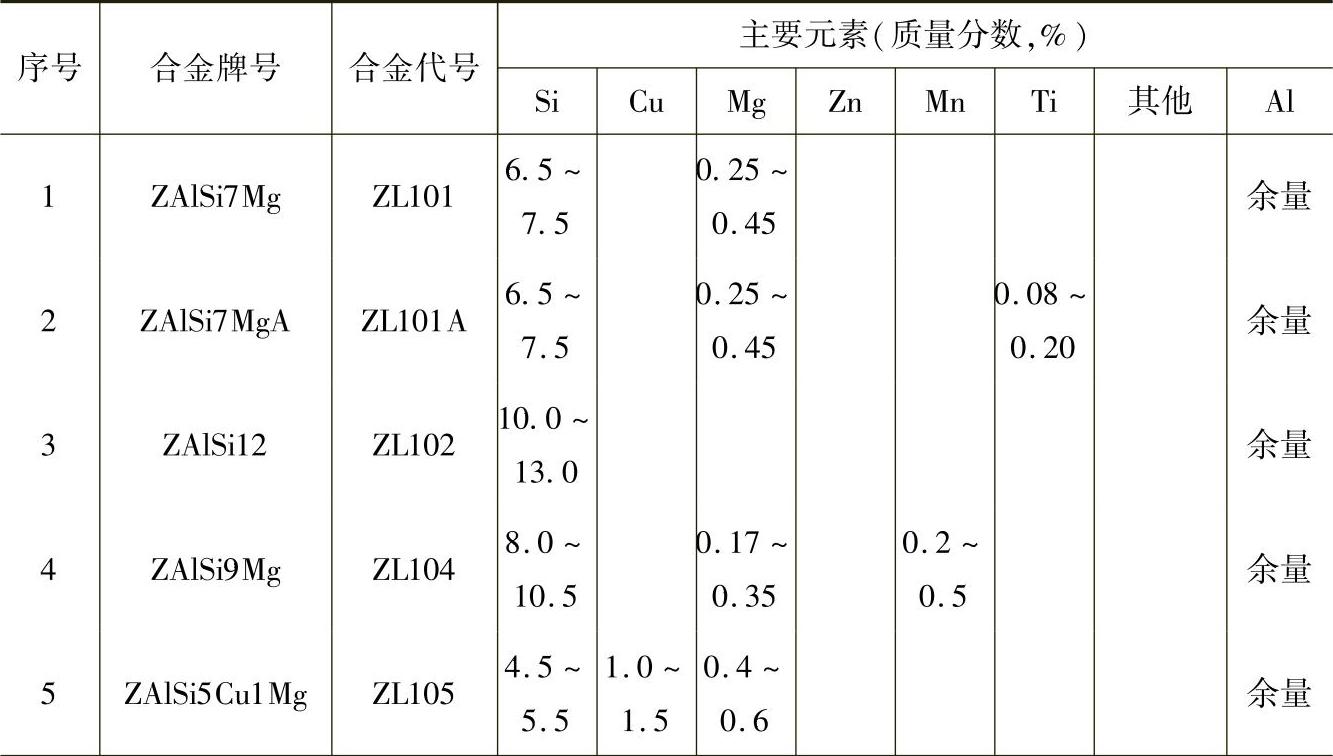

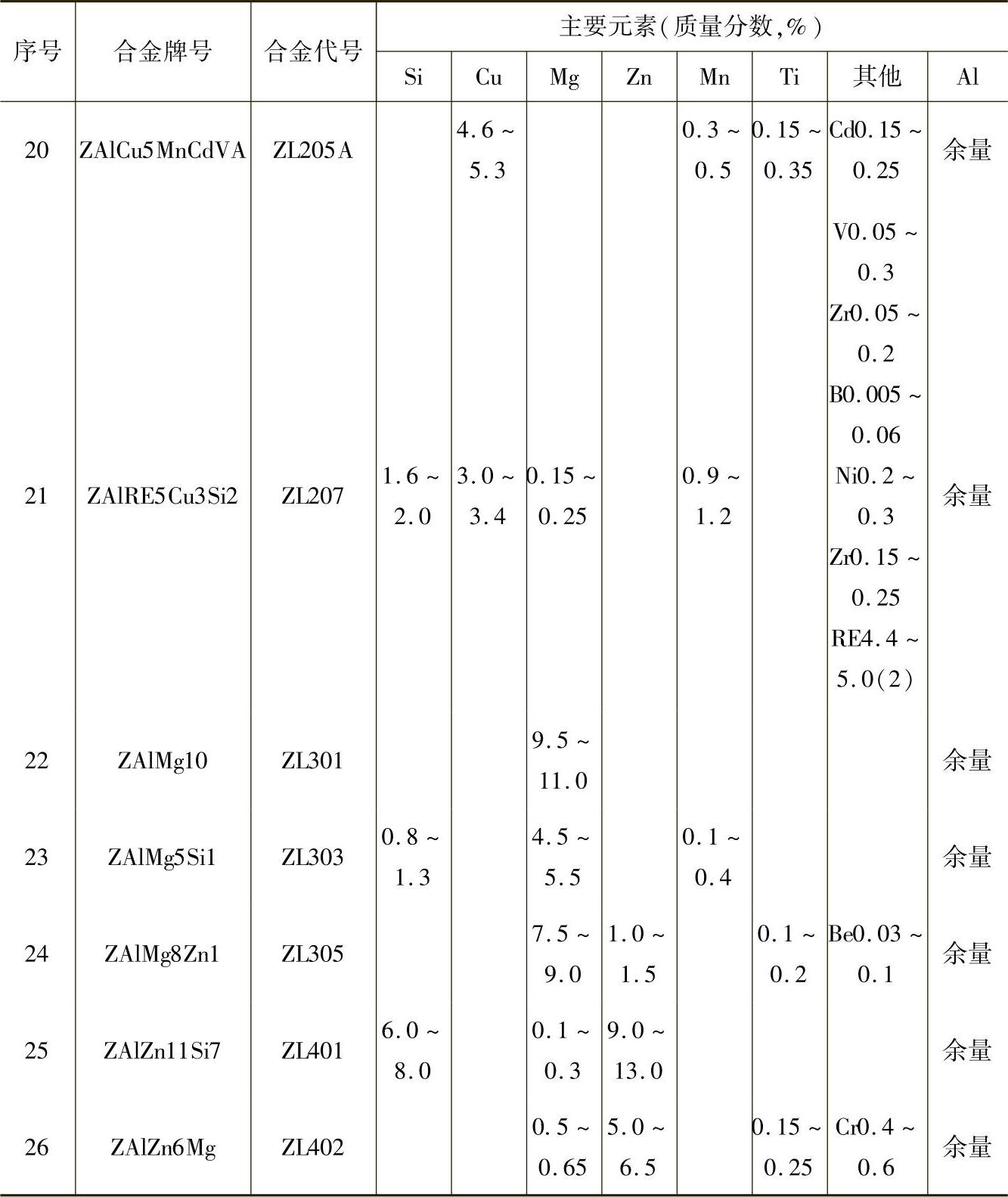

表7-49 铸造铝合金的牌号及化学成分（GB/T 1173—1995）

（续）

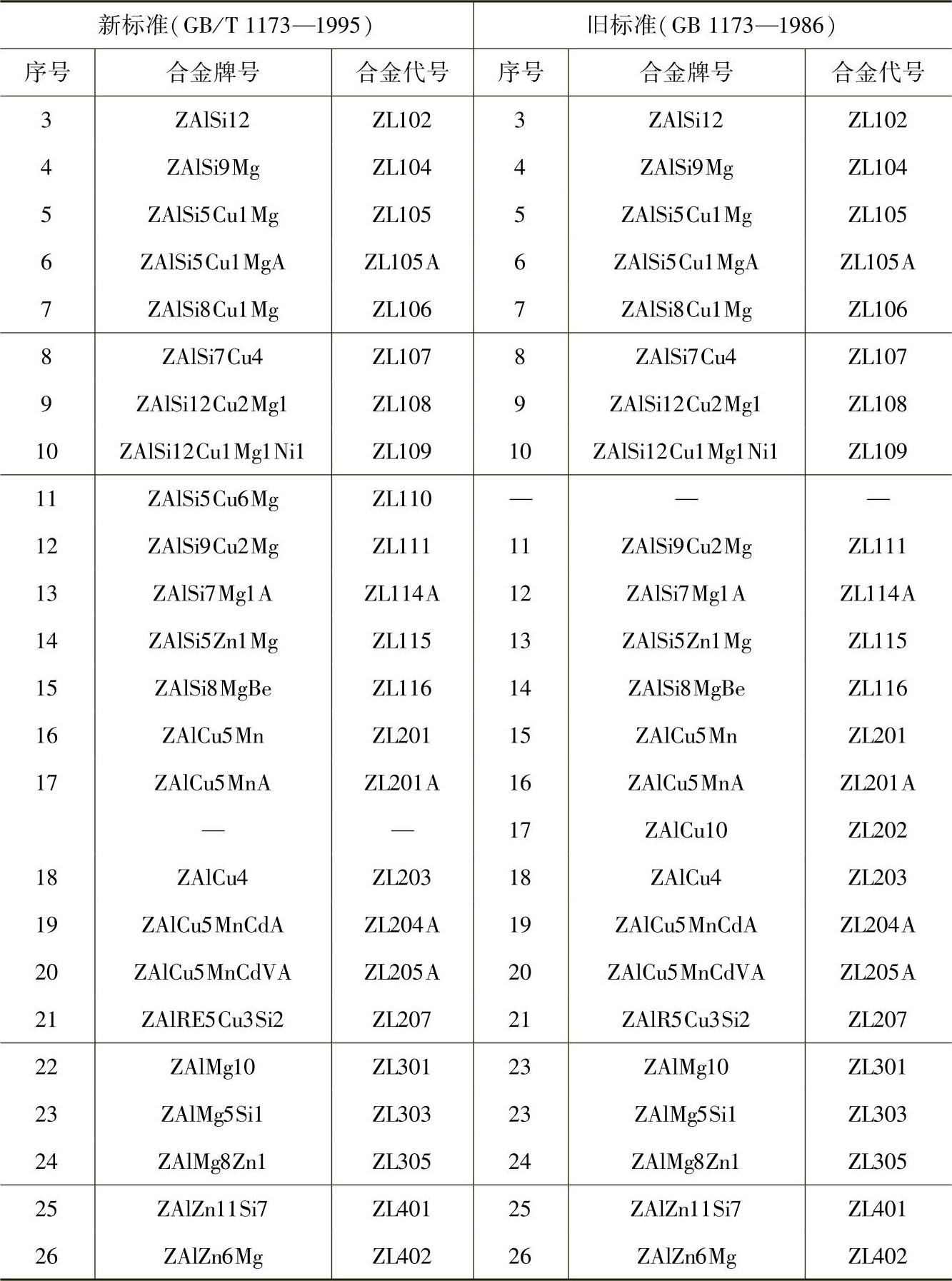

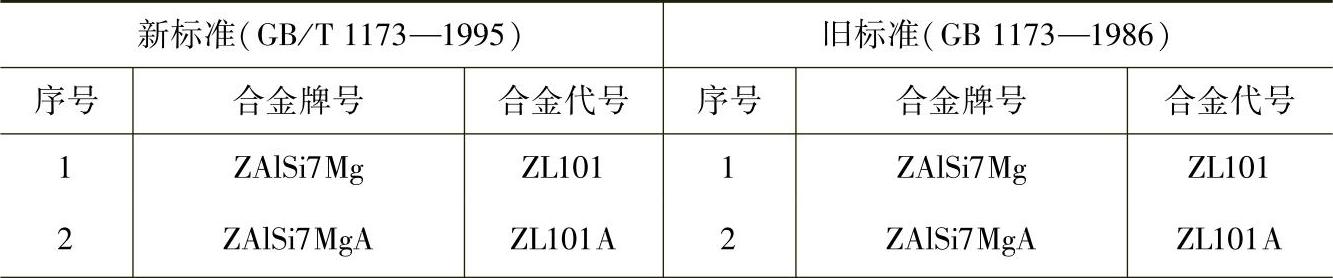

表7-50 铸造铝合金牌号与代号新旧对照

（续）
