7.2.4 白铜

1.白铜牌号的表示方法

（1）普通白铜牌号的表示方法 用符号“B”加（Ni+Co）的平均质量分数（以百分之几计）来表示。例如：B19。

（2）特殊白铜牌号的表示方法 用符号“B”加主添加合金元素符号和除基体元素Cu以外的各种合金元素的平均百分含量值来表示。例如：BFe10-1-1。

2.白铜的牌号及其化学成分（见表7-33）

表7-33 白铜的牌号及其化学成分（GB/T 5231—2001）

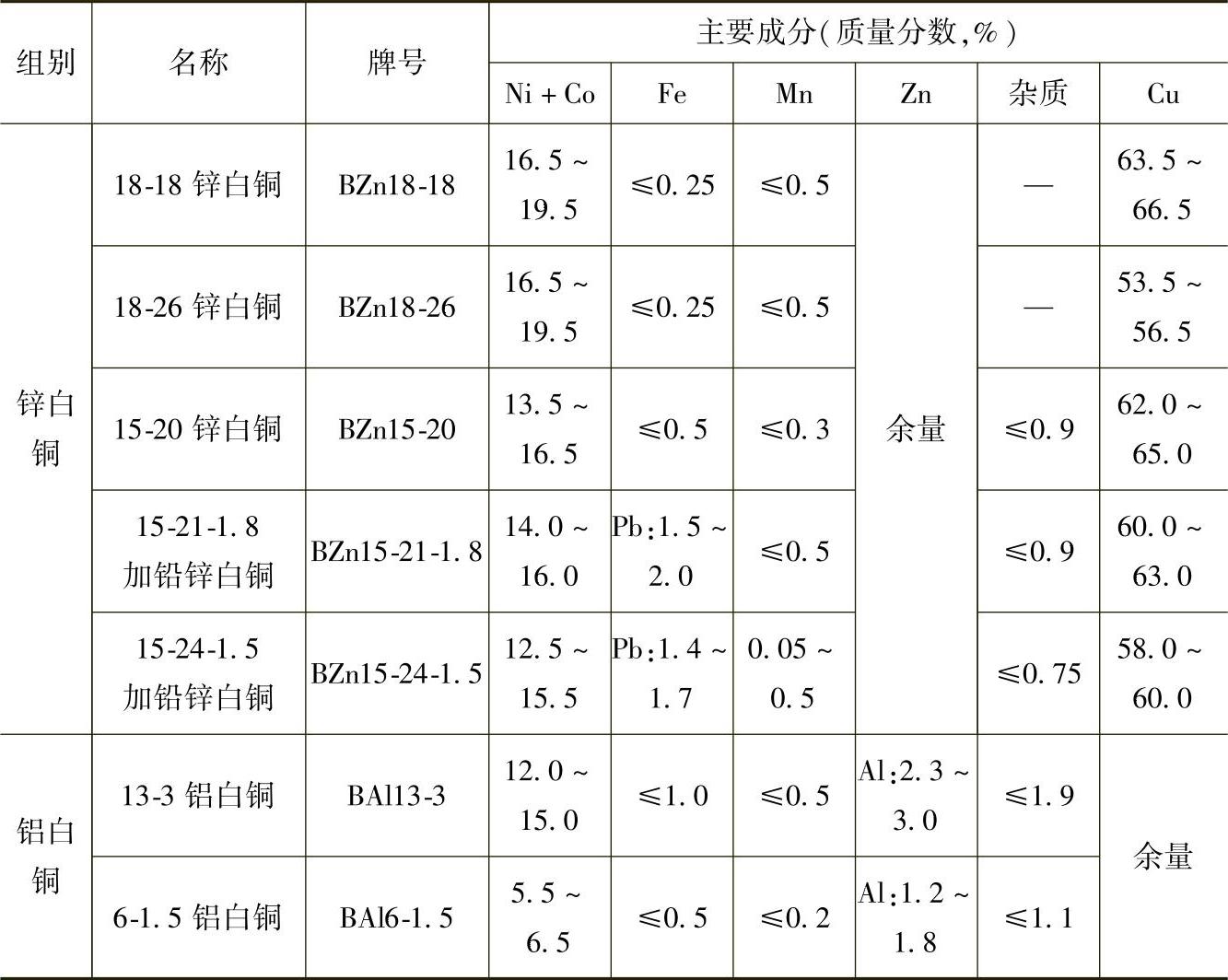

（续）

3.白铜的热处理

（1）均匀化退火 白铜铸锭存在严重晶内偏析，必须进行均匀化退火，退火工艺如表7-34所示。

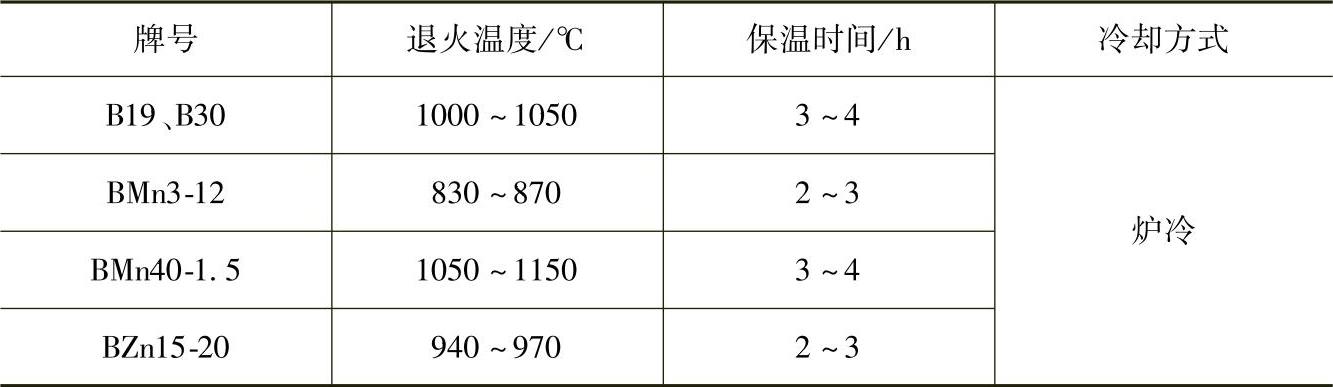

表7-34 白铜的均匀化退火工艺

（2）去应力退火 白铜的去应力退火工艺如表7-35所示。

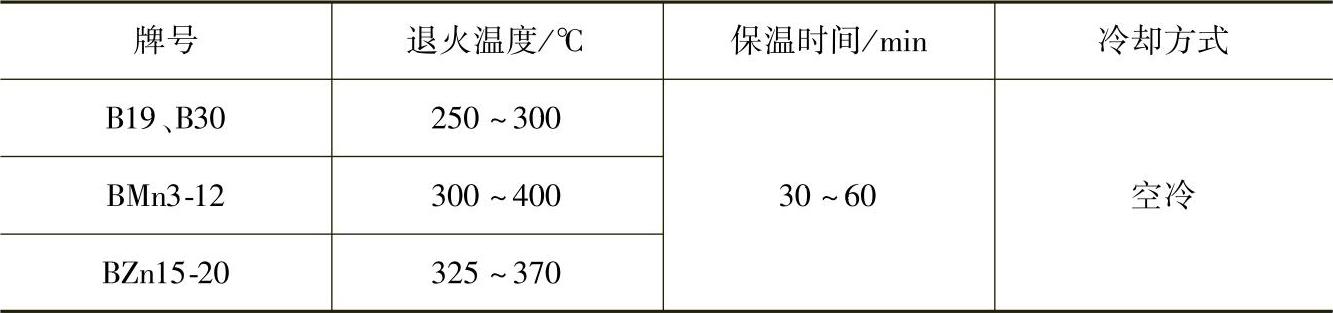

表7-35 白铜的去应力退火工艺

（3）中间退火 白铜制品在加工过程中，需进行中间退火，以消除加工硬化、细化晶粒和恢复塑性。白铜制品的中间退火温度如表7-36所示。

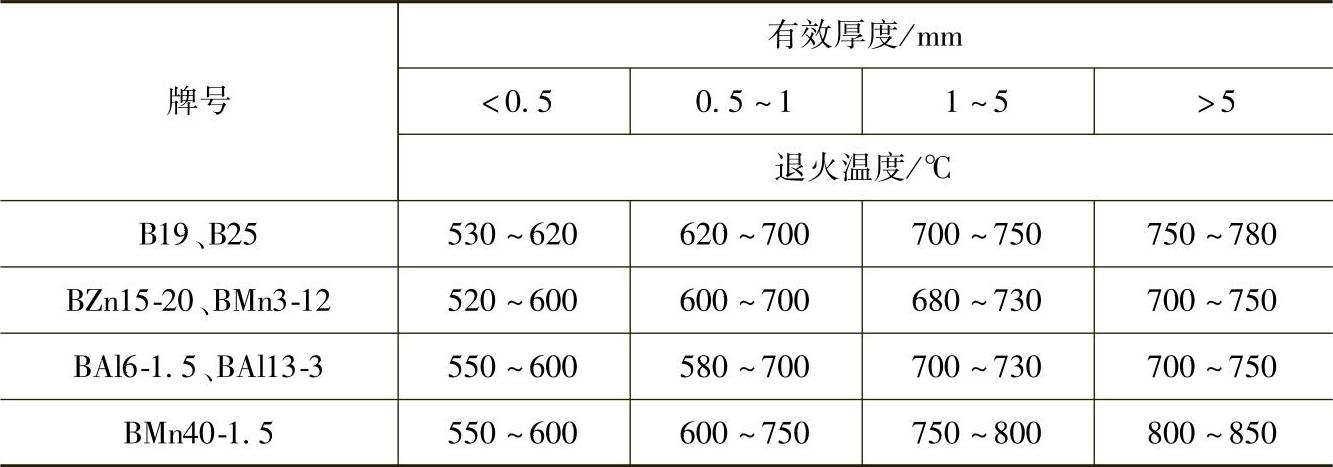

表7-36 白铜制品的中间退火温度

（4）最终退火 白铜棒材、线材成品的最终退火温度如表7-37所示。白铜预冷变形60%后的最佳退火工艺如表7-38所示。

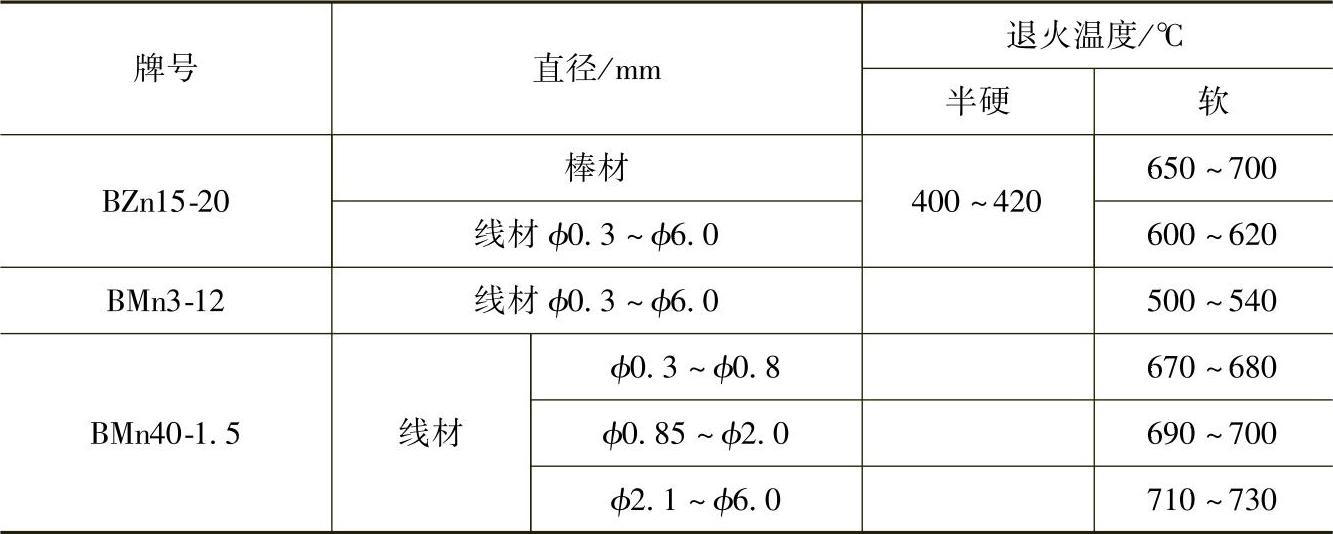

表7-37 白铜棒材、线材成品的退火温度

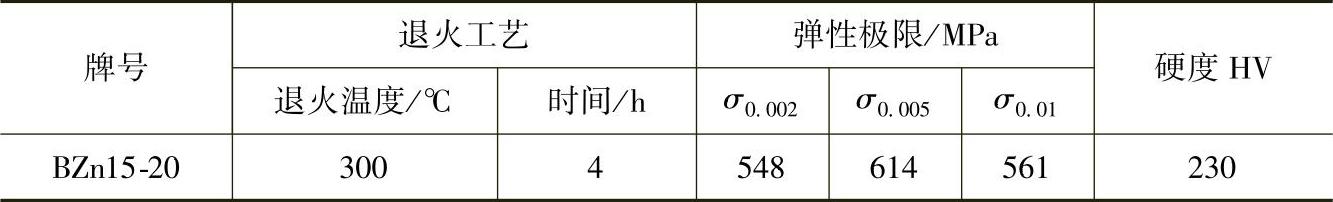

表7-38 白铜预冷变形60%后的最佳退火工艺

（5）固溶处理和时效 铝白铜BAl6-1.5、BAl13-3可进行热处理强化，经固溶处理、冷轧变形和时效处理后，其抗拉强度可由原来的250～350MPa提高到800～900MPa。铝白铜的固溶处理和时效工艺如表7-39所示。

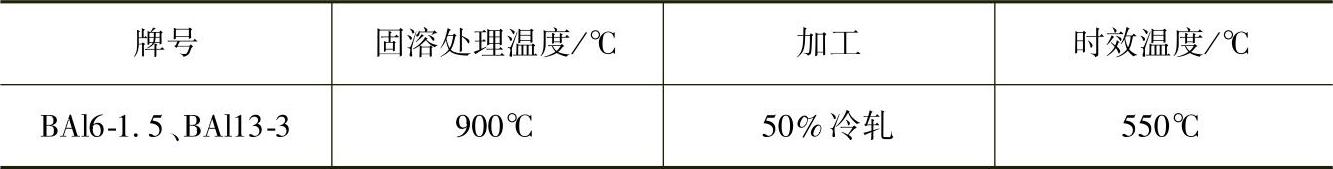

表7-39 铝白铜固溶处理和时效工艺

4.白铜的性能及其用途

铜中加入镍可显著提高合金的强度和耐蚀性，增加合金的电阻和热电性。根据白铜的性能和用途，可分为耐蚀结构用白铜和电工用白铜两类。耐蚀结构用白铜常用于船舶的耐蚀零件、精密仪器零件，以及高温、高压下工作的金属管和冷凝管等，如表7-40所示。电工用白铜合金分为锰铜、康铜和考铜三种。锰铜塑性好，电阻高，电阻率小。康铜电阻大，电阻率小，可作为热电偶的材料。考铜与康铜类似，可用做变阻器、热电偶和补偿导线。常用电工白铜的主要物理性能如表7-41所示。

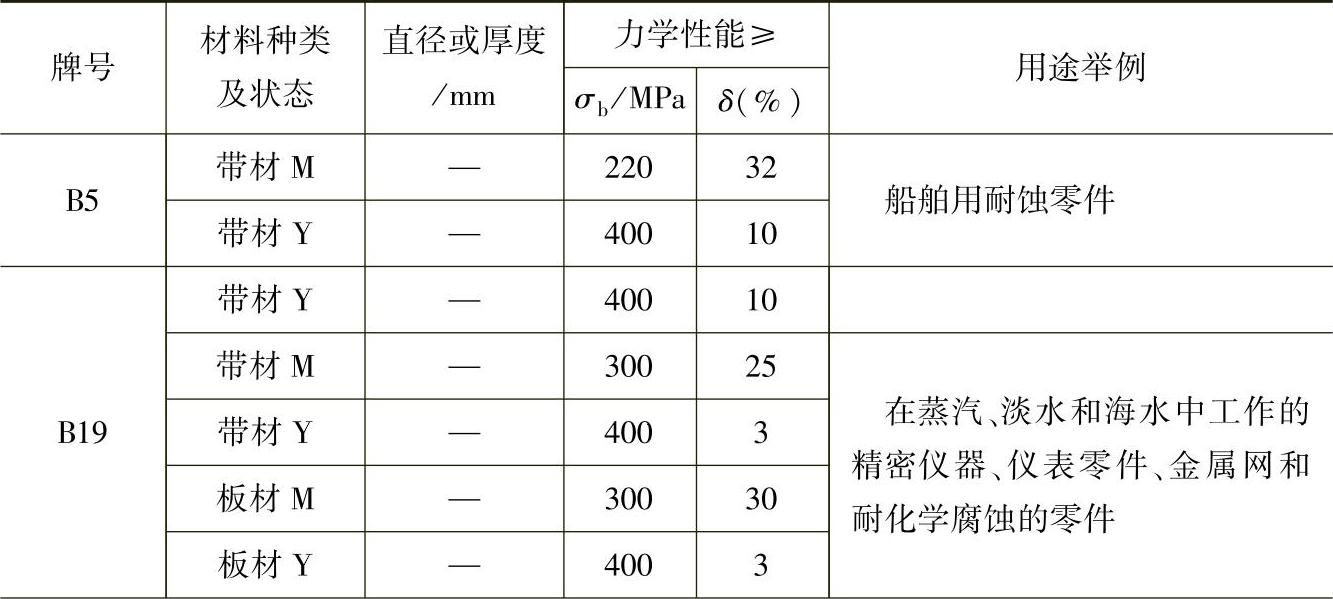

表7-40 耐蚀结构用白铜的力学性能及用途

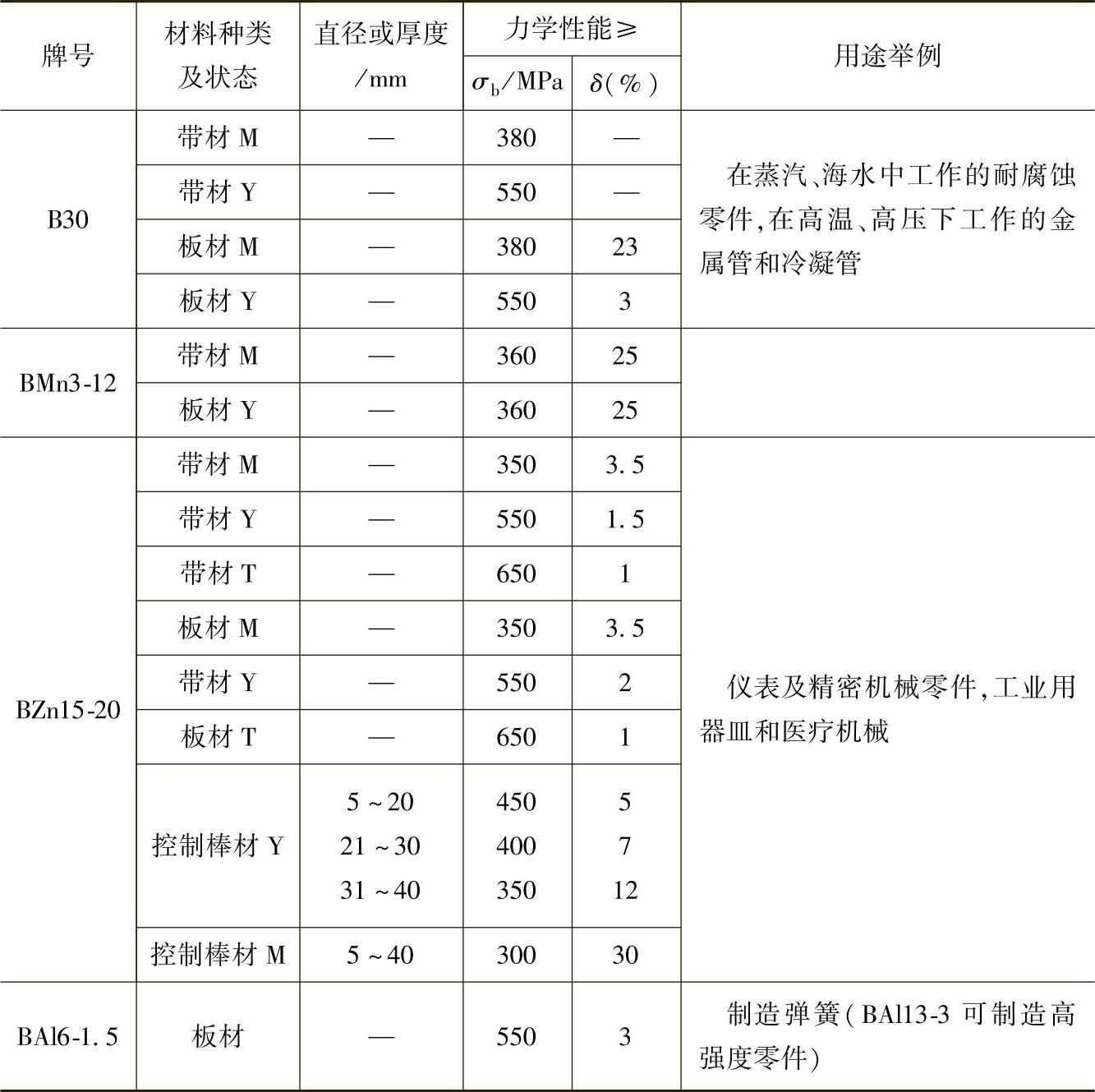

（续）

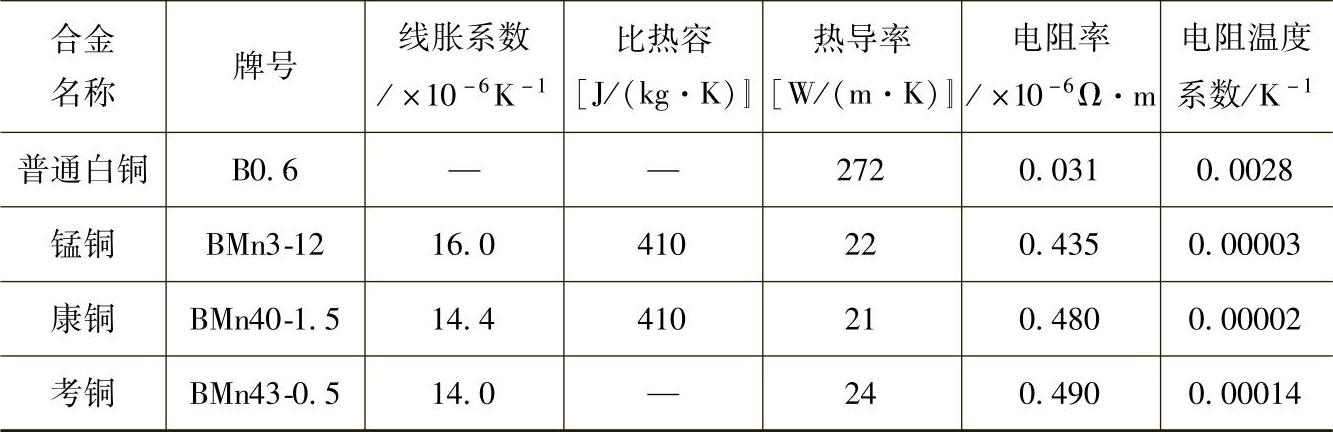

表7-41 常用电工白铜的主要物理性能
