工业纯铜具有极好的导电性、导热性和耐蚀性，还具有优良的塑性和韧性，适于进行冷压加工或热压加工，主要加工成管材、棒材、带材和线材等。纯铜的主要物理性能如表7-3所示。

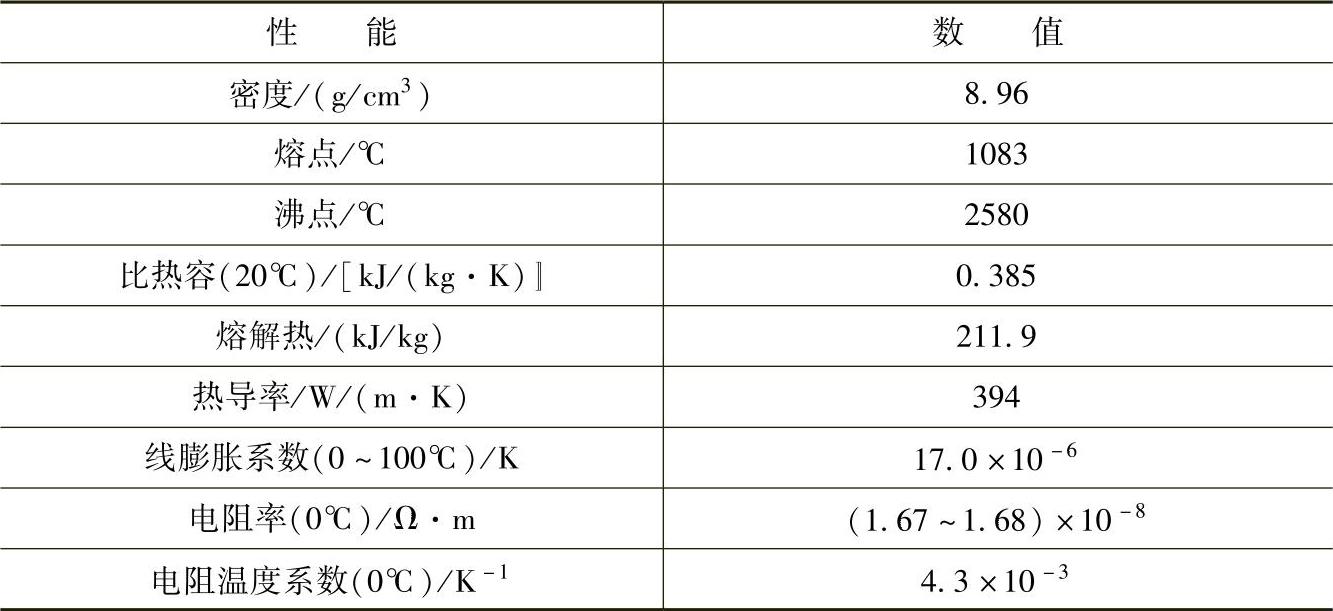

表7-3 纯铜的主要物理性能

1.纯铜代号的表示方法

纯铜代号的表示方法用汉语拼音字母“T”加顺序号组成，如T1、T2等。

无氧铜用“TU”加顺序号来表示代号，如TU0、TU1、TU2等。

磷脱氧铜用“TP”加顺序号来表示代号，有TP1和TP2两个代号。

银铜代号是用汉语拼音字母“T”加银的化学元素符号及平均质量分数（以百分之几计）组成的，如TAg0.1。

2.纯铜的牌号及主要化学成分（见表7-4）

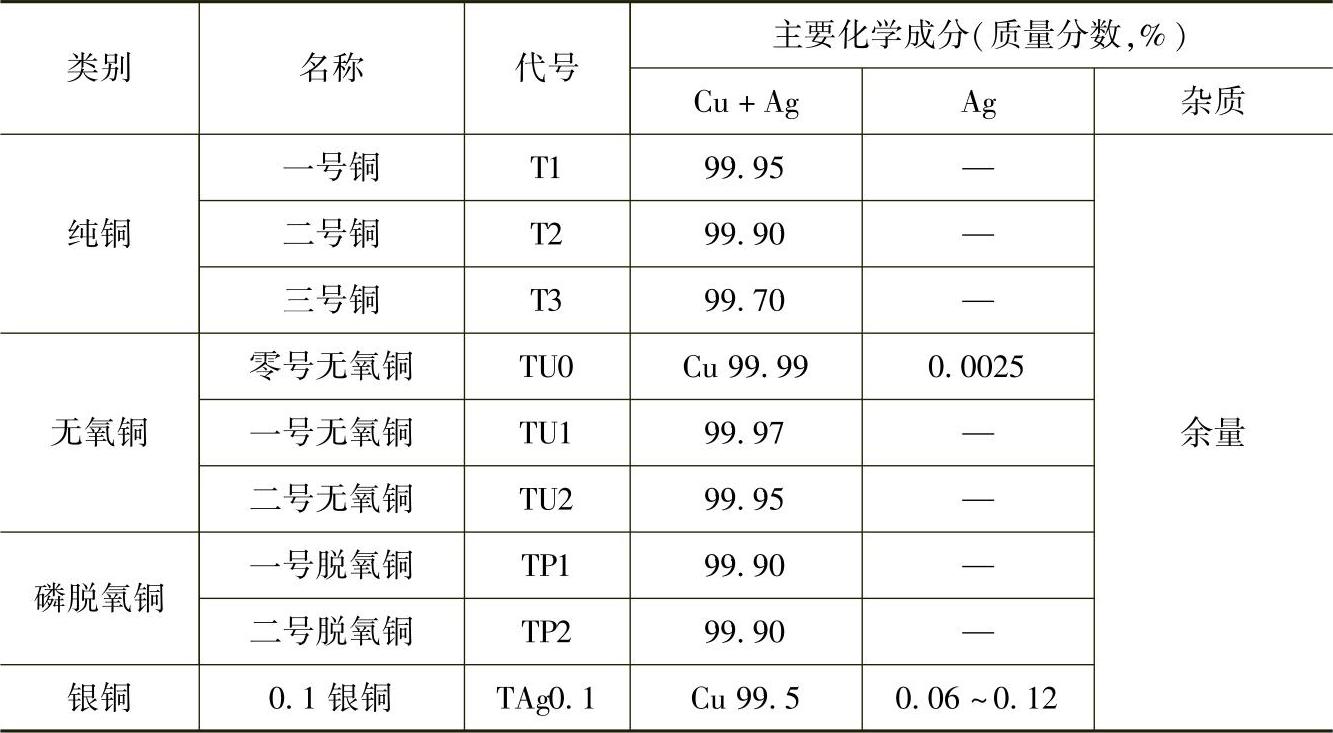

表7-4 纯铜的牌号及主要化学成分（GB/T 5231—2001）

3.纯铜的热处理

工业纯铜一般只进行再结晶退火。目的是改善晶粒度，消除内应力，使金属软化。

纯铜在经过压力加工或拉制后会产生加工硬化现象，为降低硬度，恢复塑性，有利于继续加工，需进行退火处理。退火温度可选择在380～680℃，材料的有效厚度大者选上限，小者选下限。保温时间一般为30～90min，应根据有效厚度进行选择。保温后在清水或空气中冷却，水冷可使工件表面光洁。纯铜的退火工艺规范如表7-5所示。

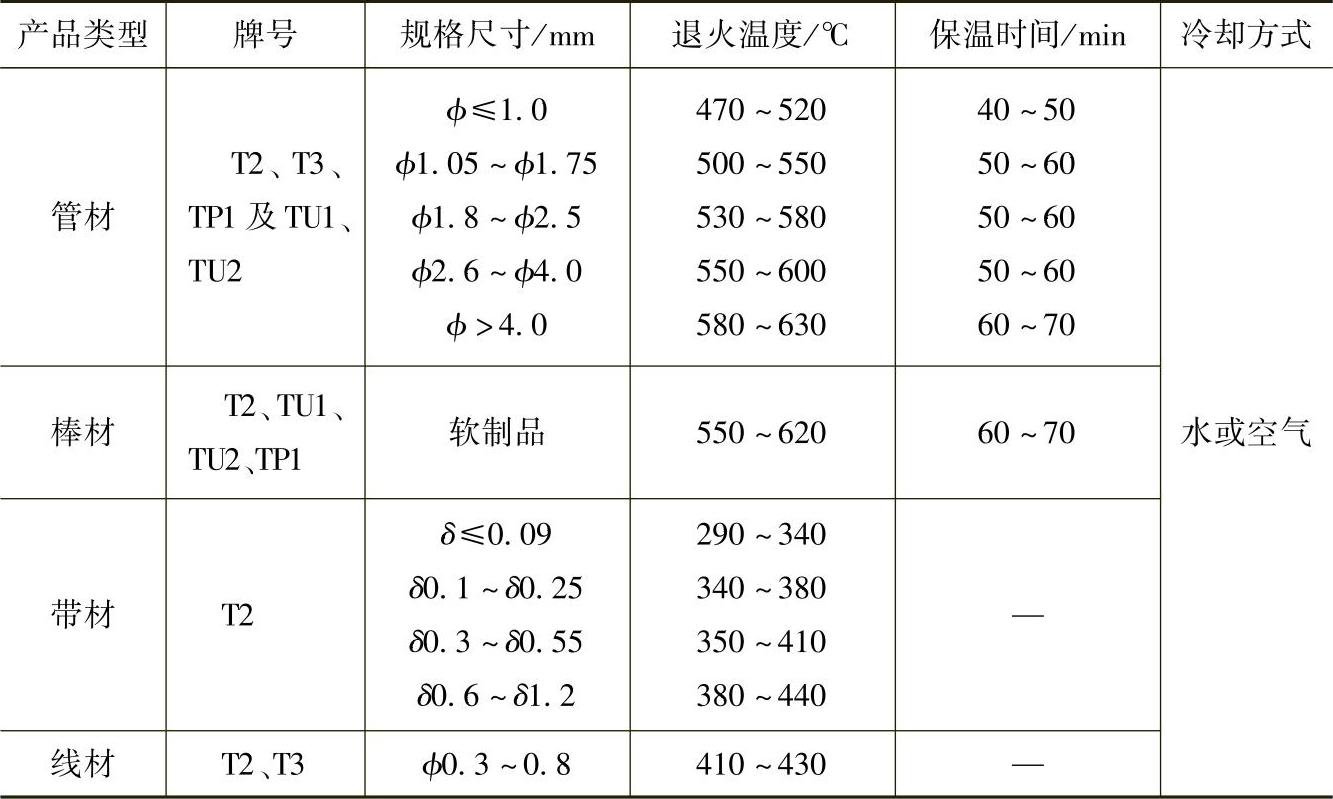

表7-5 纯铜的退火工艺规范
