1.9.1.4 4.磁性合金的分类

4.磁性合金的分类

磁性合金分为软磁合金和硬磁合金两大类。

软磁合金包括电工用纯铁、电工用硅钢、铁镍合金、铁铝合金和铁钴钒合金等。

硬磁合金按合金基体的化学成分分为：①铁基永磁合金，包括磁钢（磁钢、铬钢、钨钢、钴钢、铝钢）、aFe基合金、α/γ转变型合金、Fe-CoCrMo合金和单畴微粉永磁材料等；②FeAINiCo系合金；③稀土永磁合金；④其他基永磁合金。

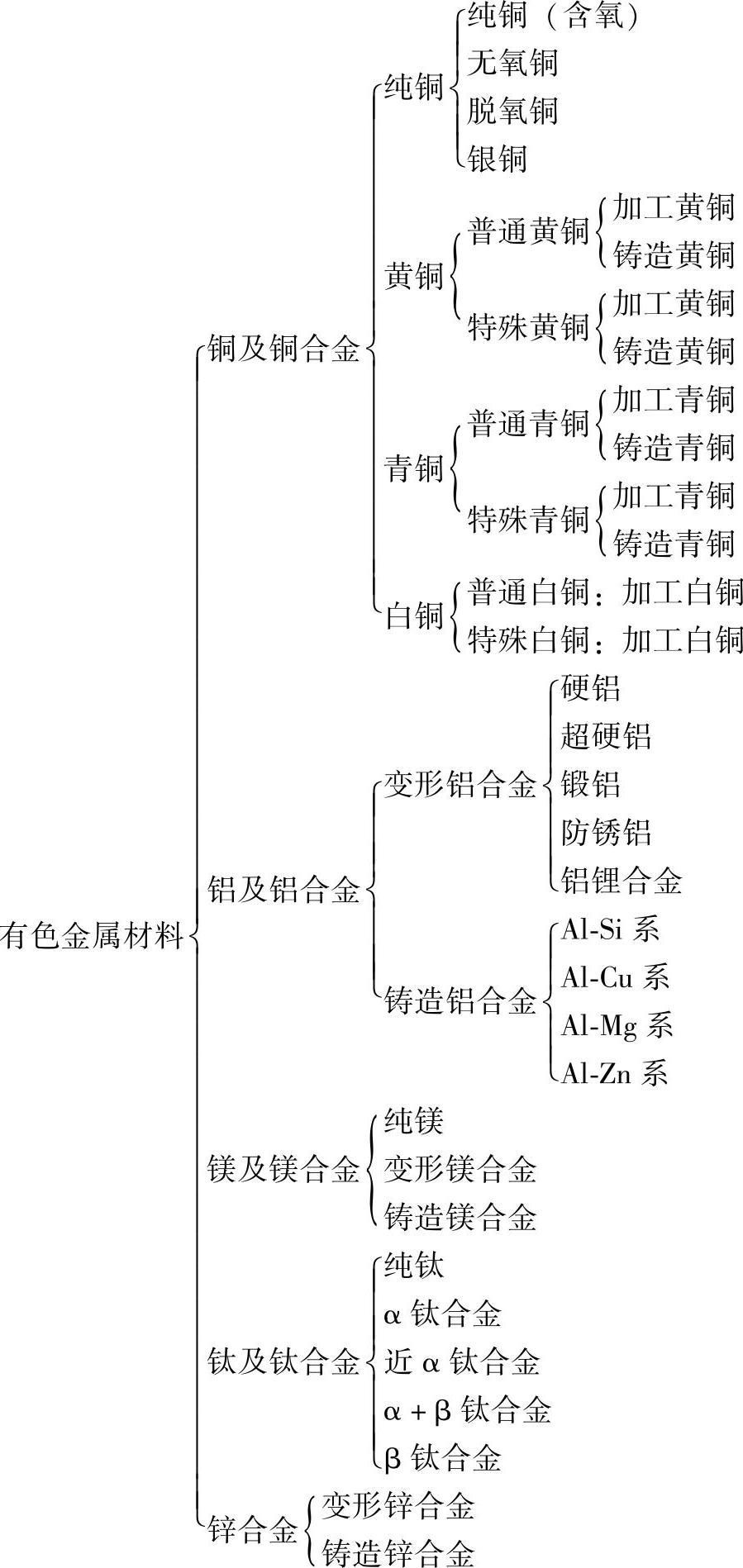

图7-1 有色金属材料的分类

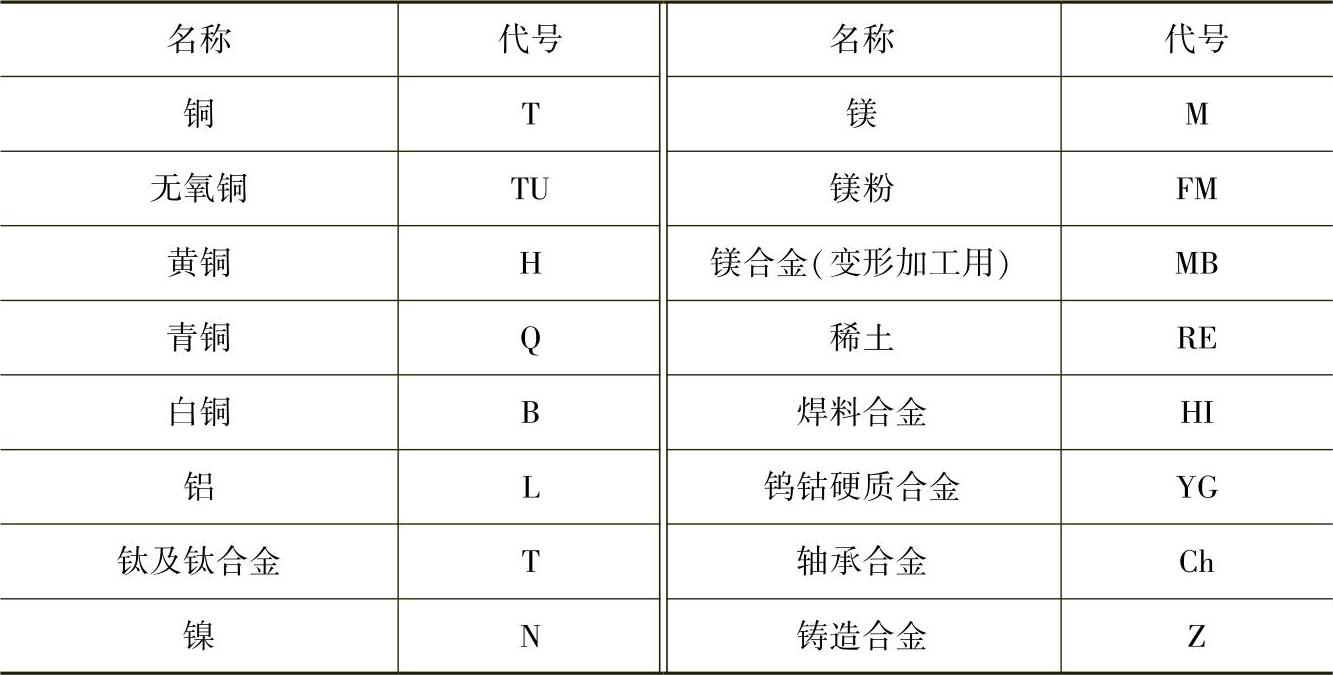

表7-1 有色金属及合金的代号
