6.3.2 可锻铸铁的热处理

1.可锻铸铁的石墨化退火工艺

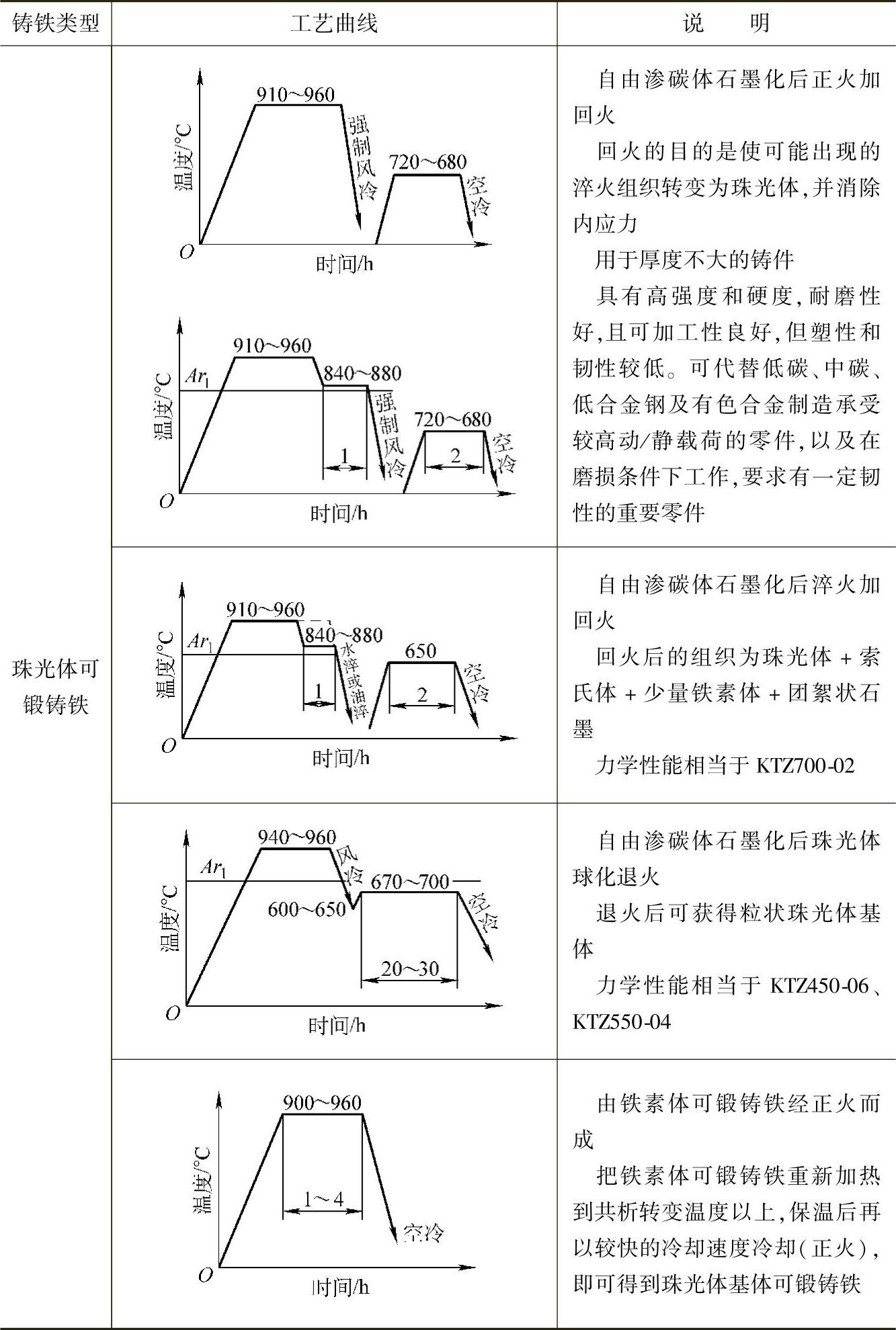

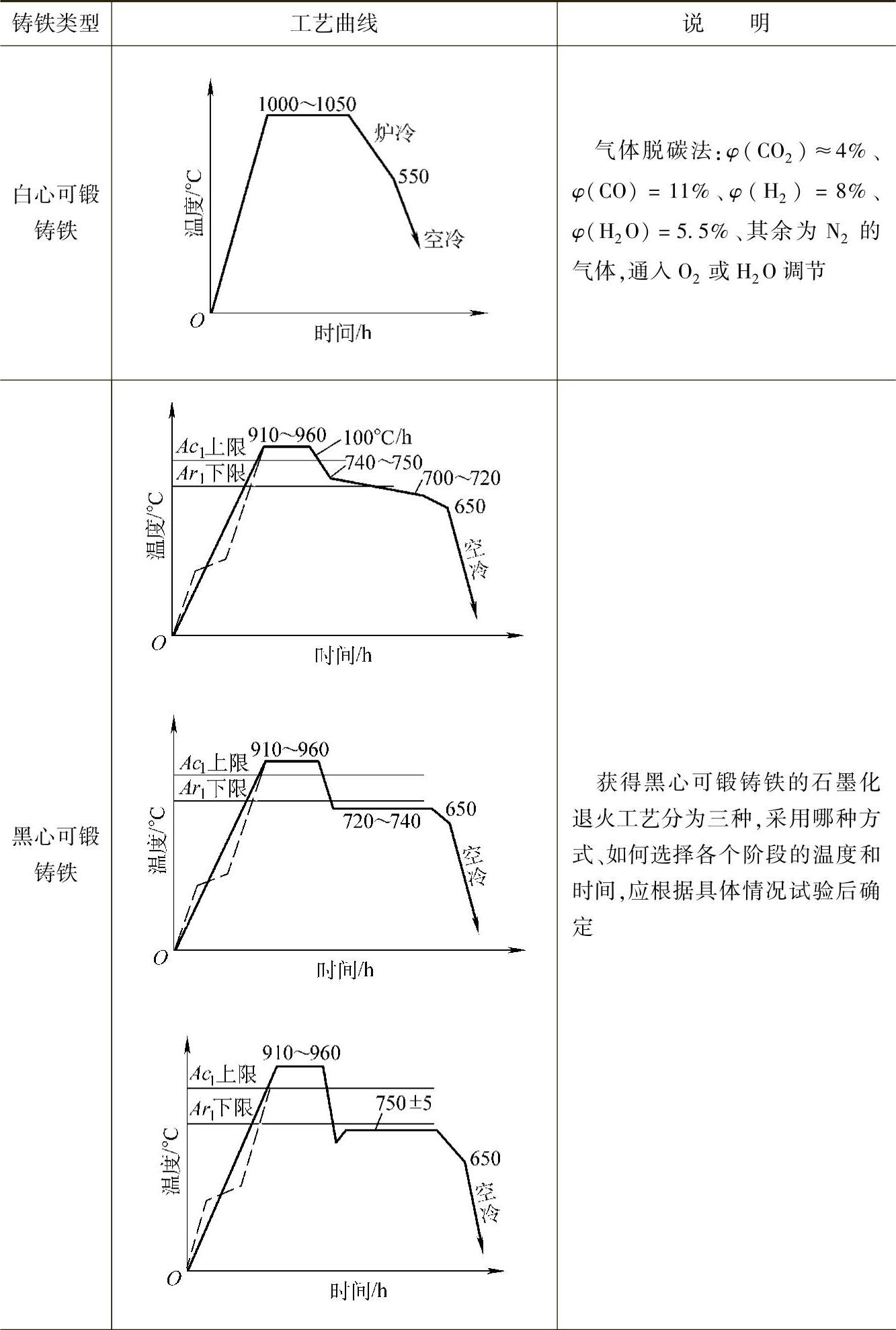

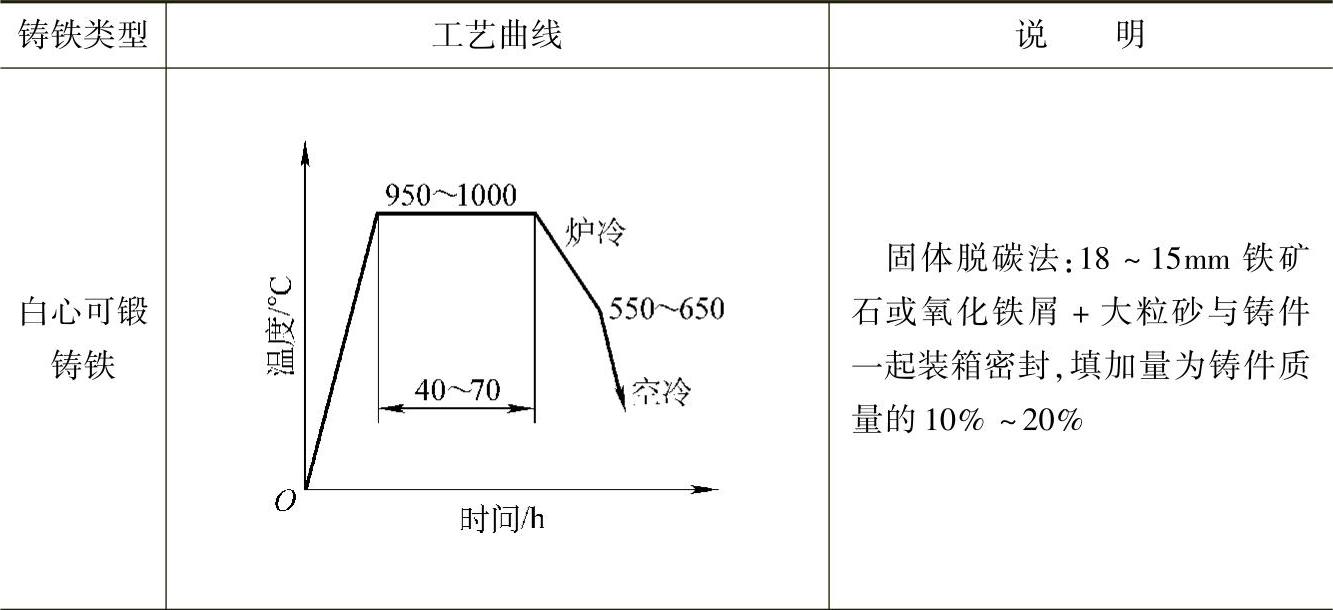

获得可锻铸铁的石墨化退火工艺如表6-22所示。

表6-22 获得可锻铸铁的石墨化退火工艺

（续）

（续）

快速石墨化退火：在退火前，对白口铸铁进行预先处理，加热到900～950℃，保温0.5～1h，然后快速冷却。为避免产生裂纹，根据铸件的形状、大小，可选择在水、油、空气或250～300℃的盐浴中冷却。最后再按一般可锻铸铁退火工艺进行退火。预先处理时的冷却速度越快，石墨化退火所需的时间越短。快速石墨化退火后的石墨颗粒比一般石墨化退火的更细小、更分散。在保证质量的前提下，快速石墨化退火可大大节约时间，缩短生产周期。快速石墨化退火与一般石墨化退火所用时间的比较见表6-23。

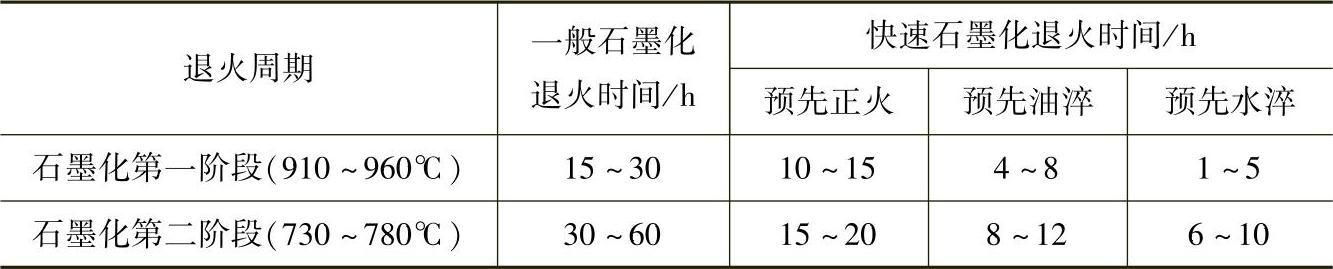

表6-23 快速石墨化退火与一般石墨化退火所用时间的比较

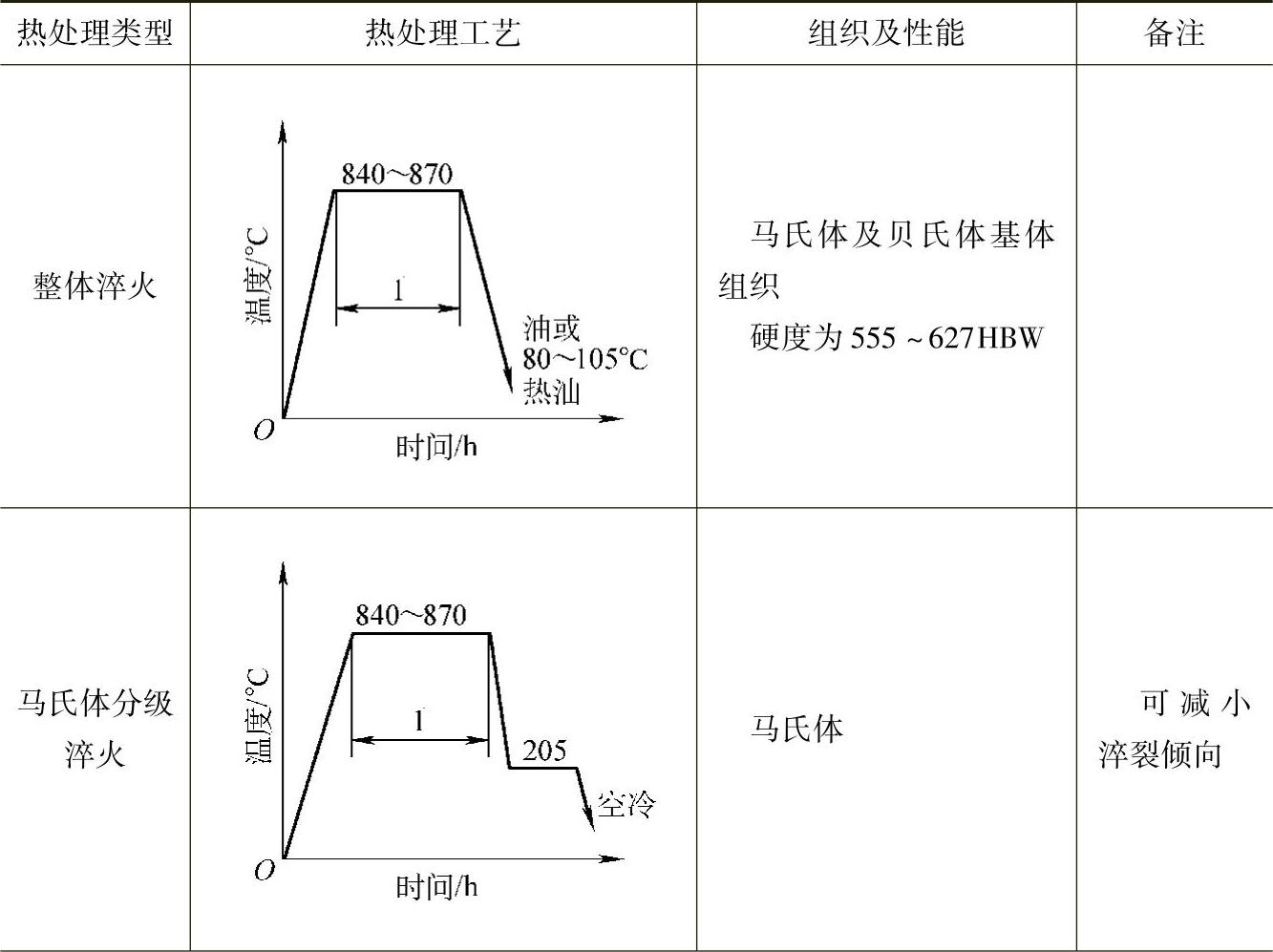

2.可锻铸铁的淬火及回火（见表6-24）

表6-24 可锻铸铁淬火及回火

（续）

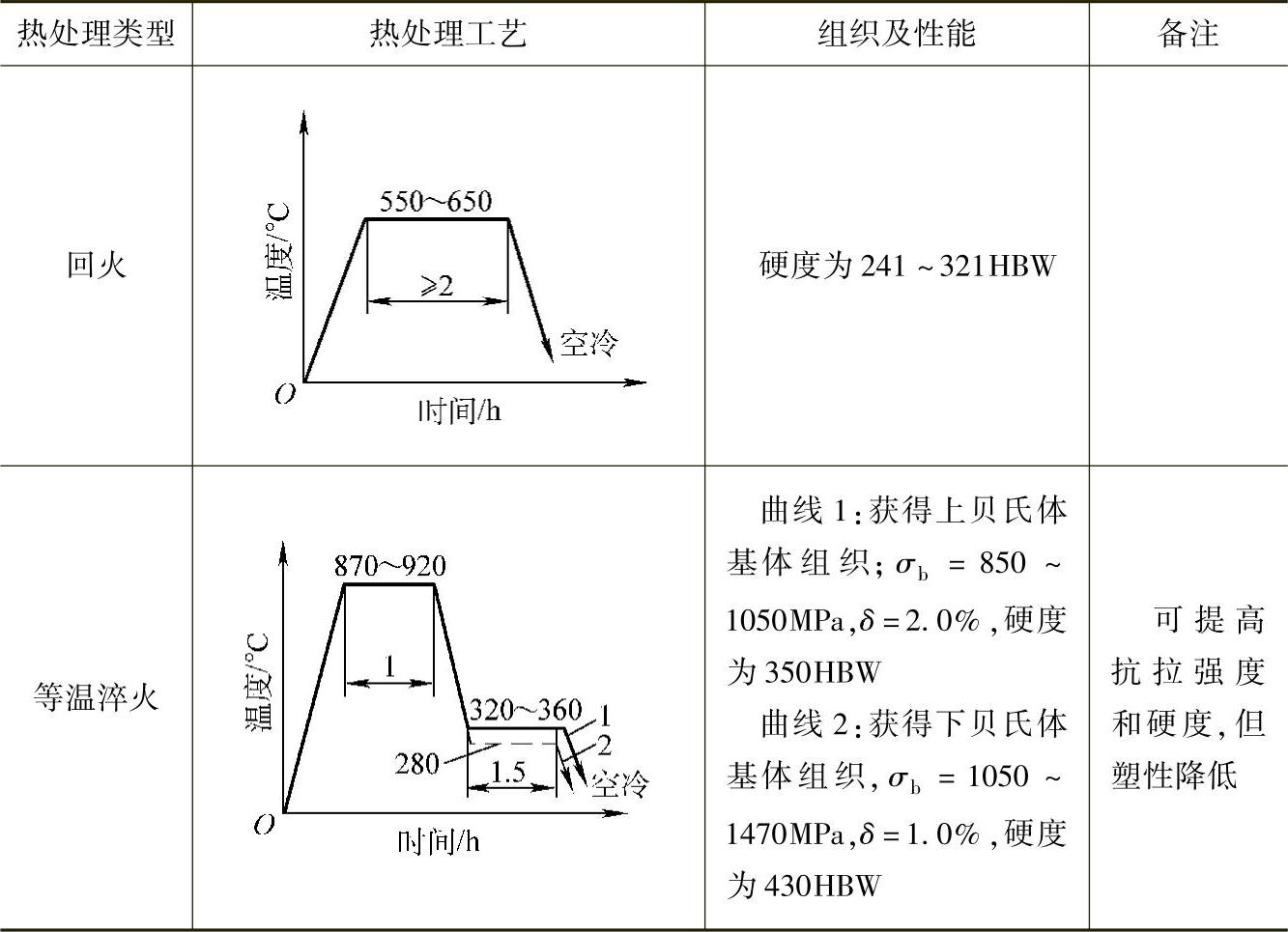

3.球墨可锻铸铁热处理（见表6-25）

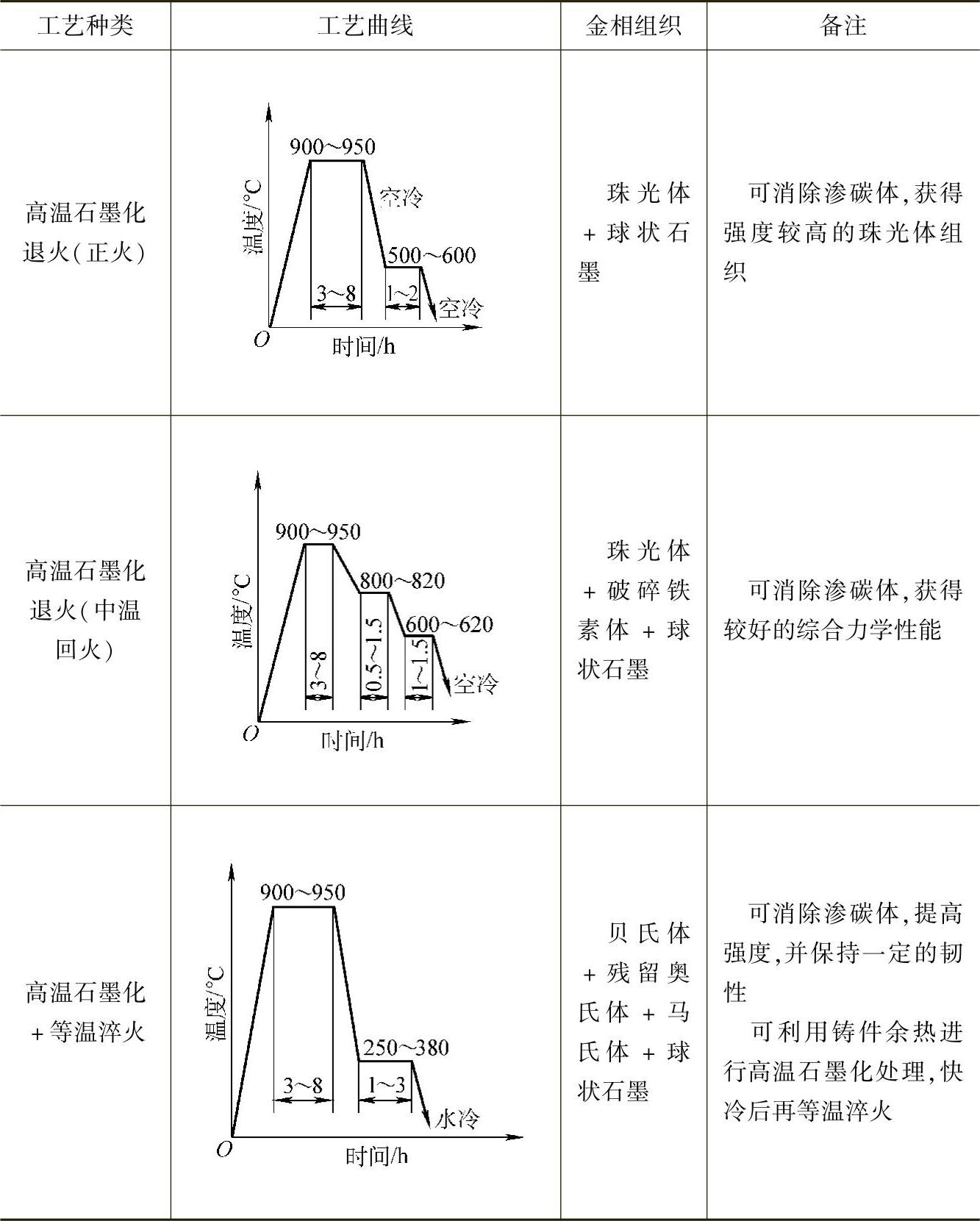

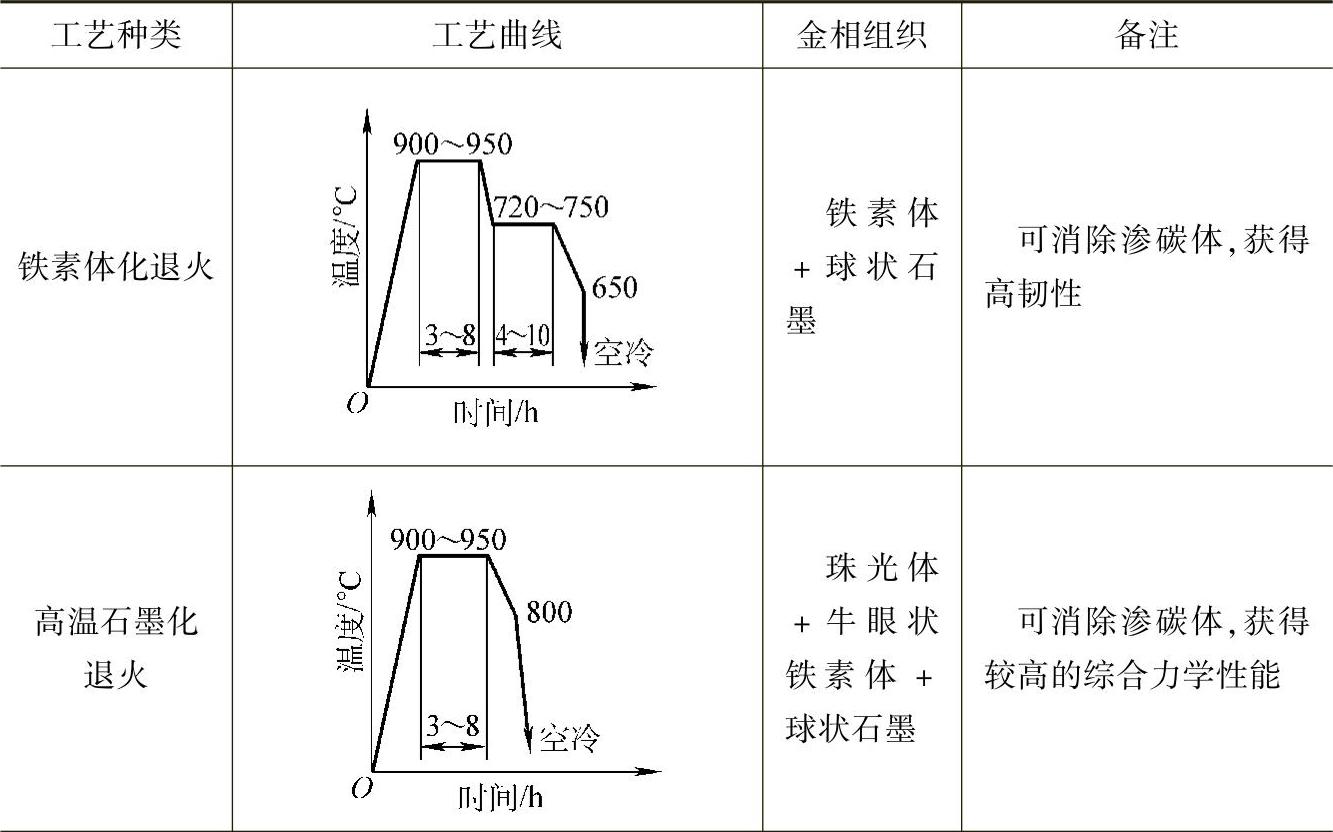

表6-25 球墨可锻铸铁的热处理工艺

（续）
