6.2.2 球墨铸铁的热处理

球墨铸铁的热处理可以像钢一样，凡能改变金属基体的各种热处理方法，对球墨铸铁均有效，其加热冷却过程中的相变原理也与钢相似。一般可以进行退火、正火、淬火、调质、回火等处理。

球墨铸铁的热处理方法、工艺及处理后的组织如表6-15所示。

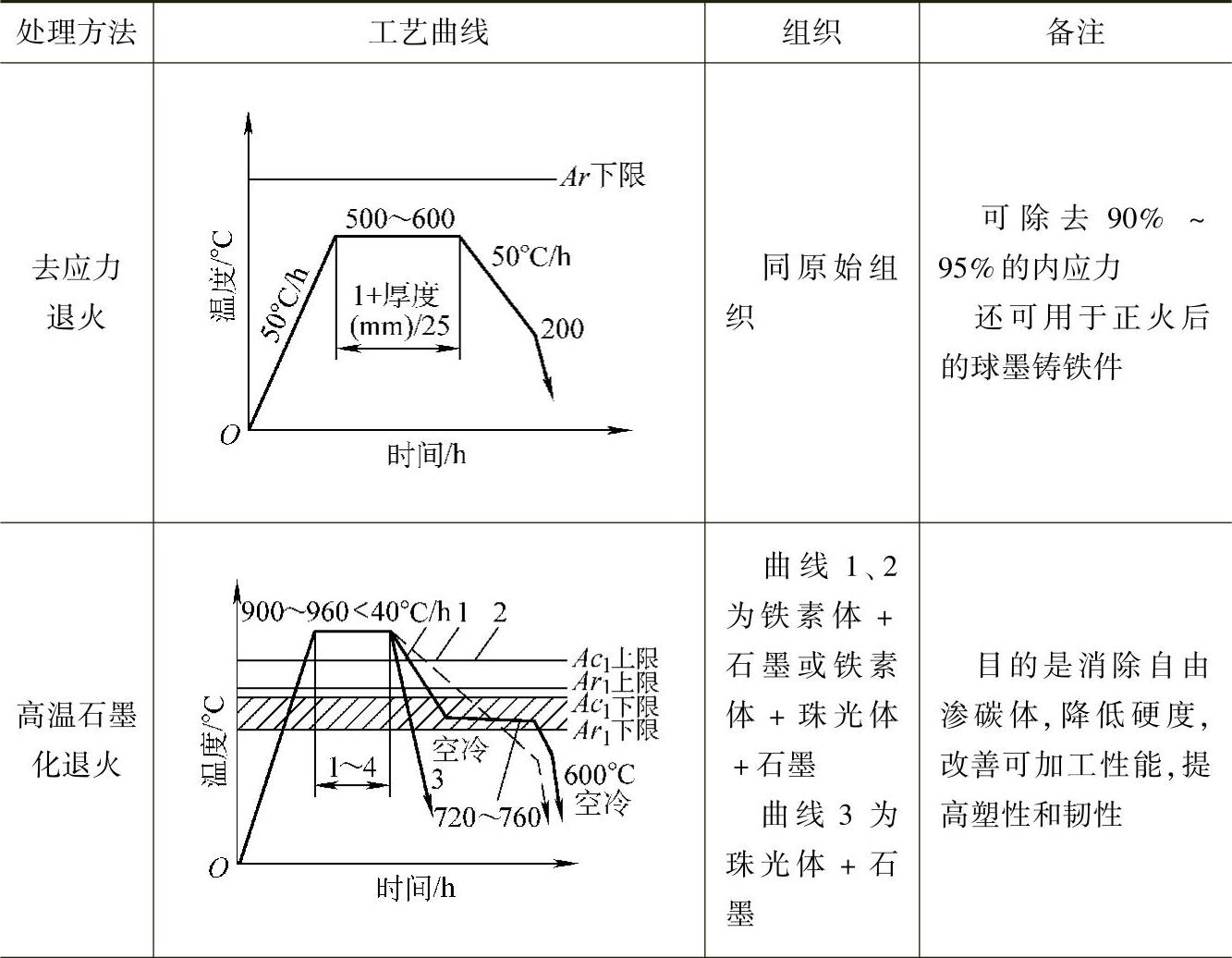

表6-15 球墨铸铁的热处理方法、工艺及处理后的组织

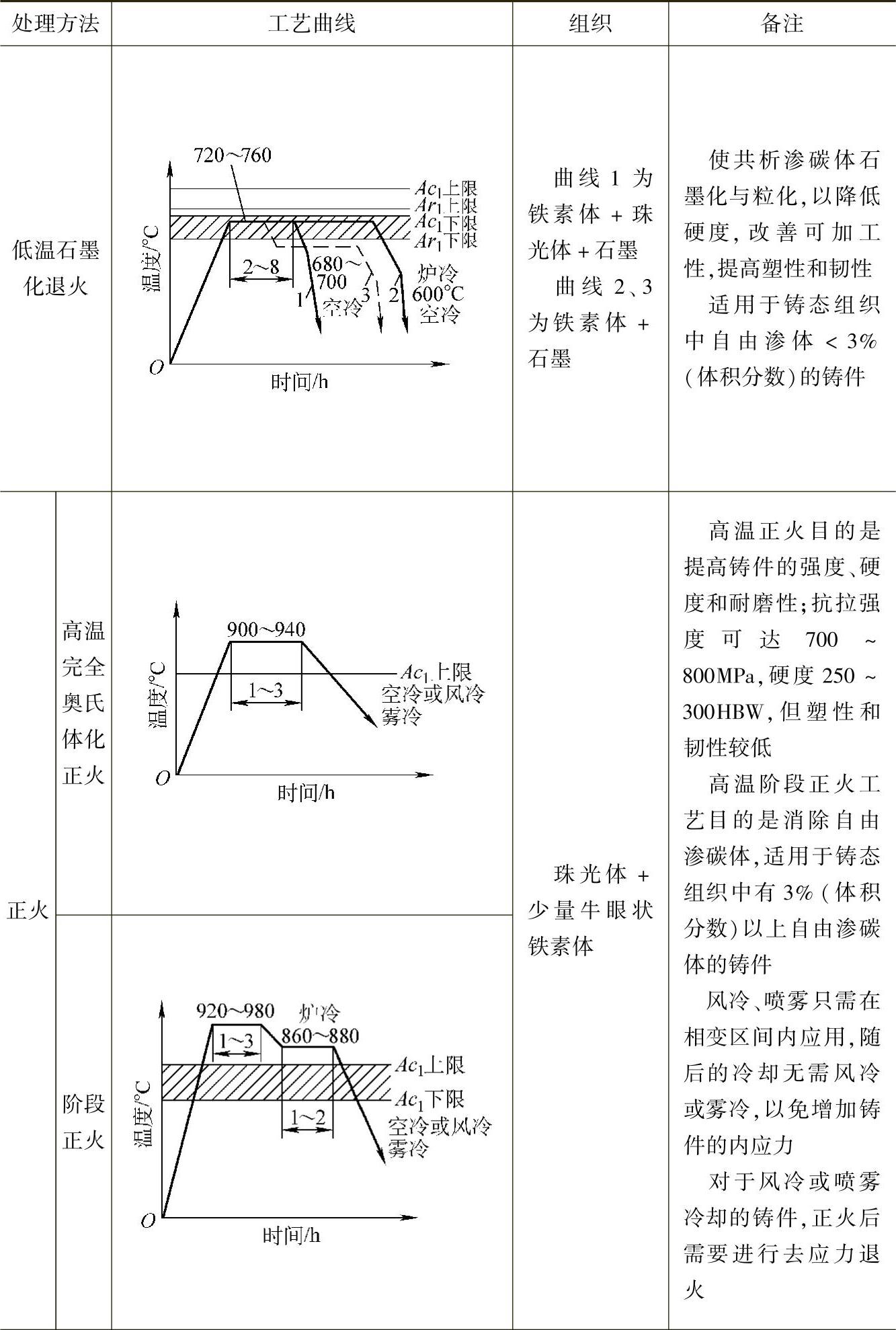

（续）

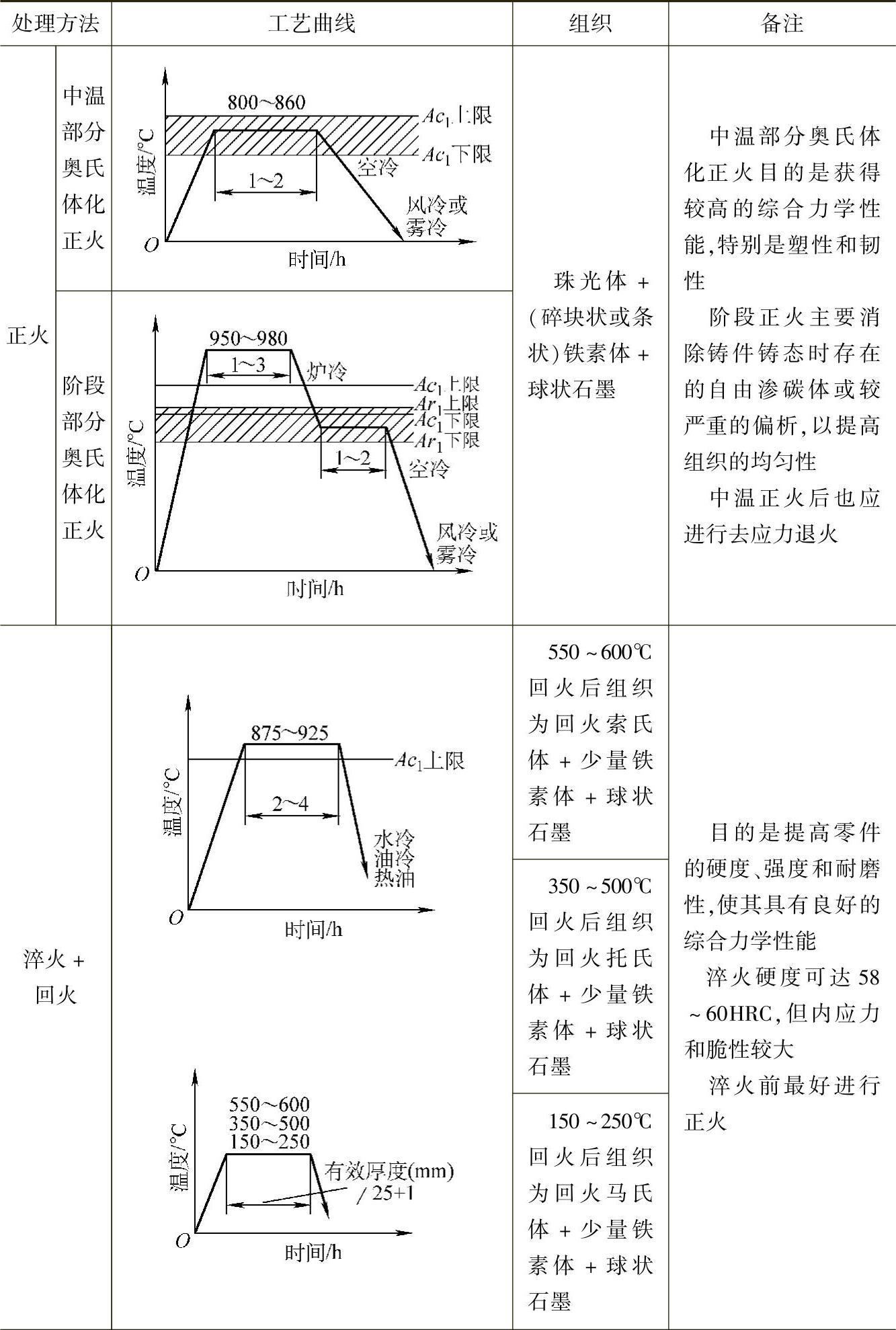

（续）

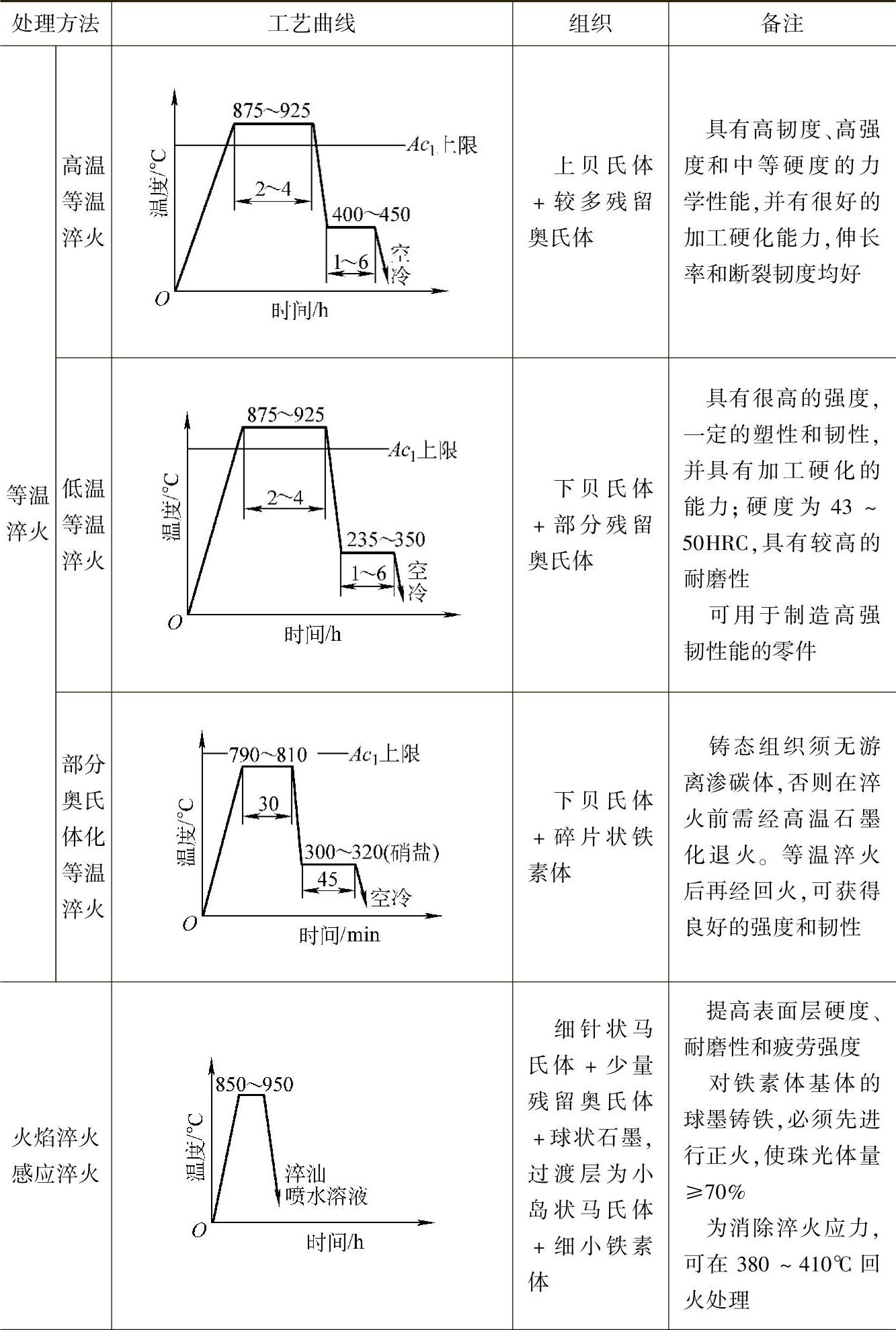

（续）

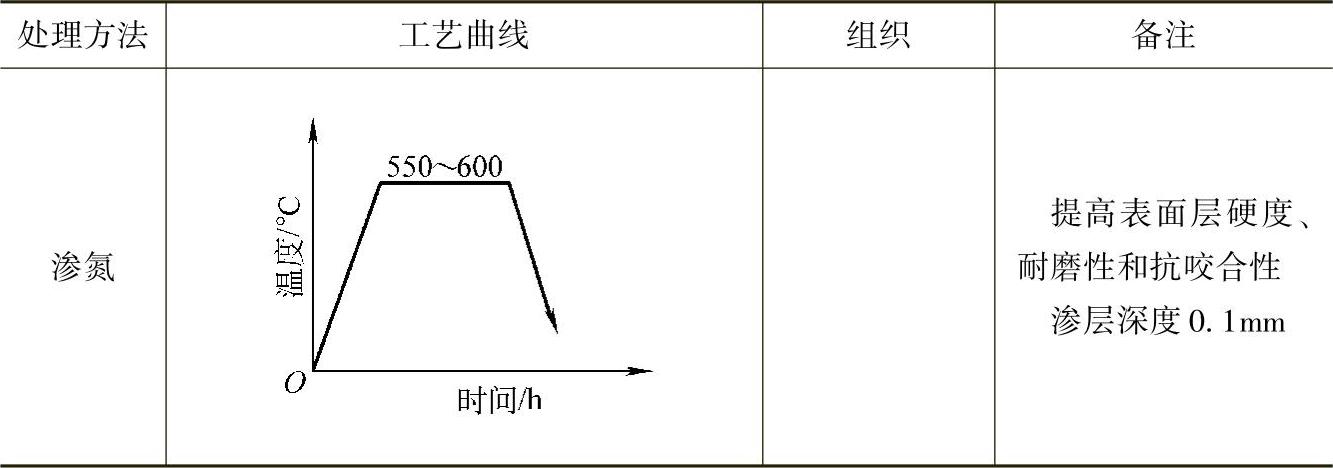

（续）

球墨铸铁不同冷却方式对正火后珠光体量的影响如表6-16所示。

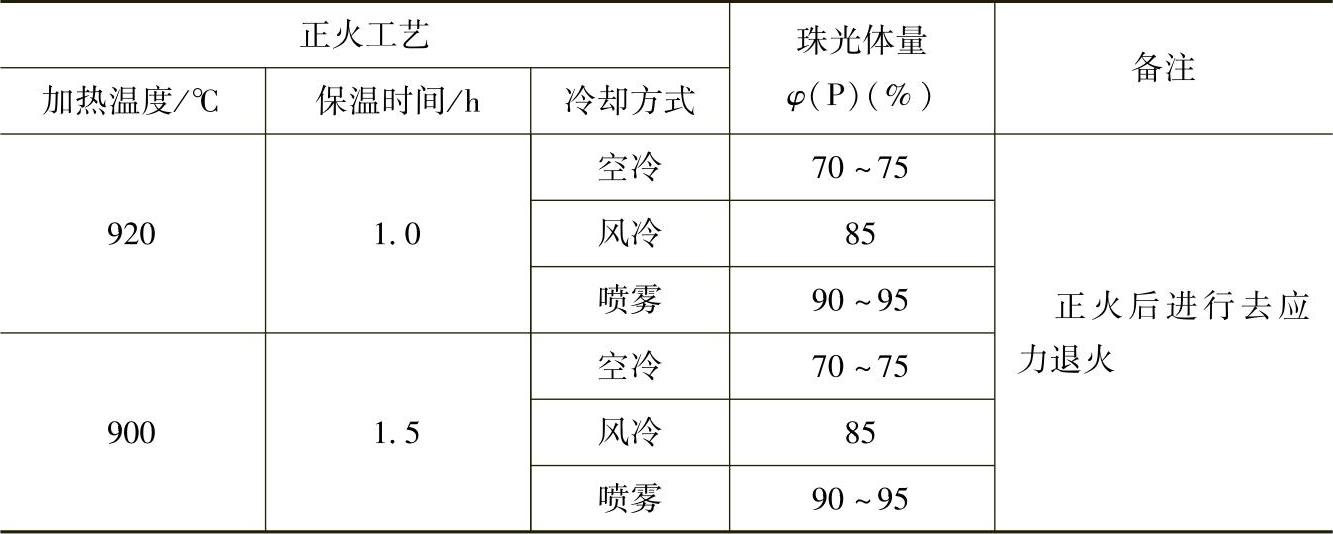

表6-16 球墨铸铁不同冷却方式对正火后珠光体量的影响

球墨铸铁淬火件的回火温度与硬度及组织的关系如表6-17所示。

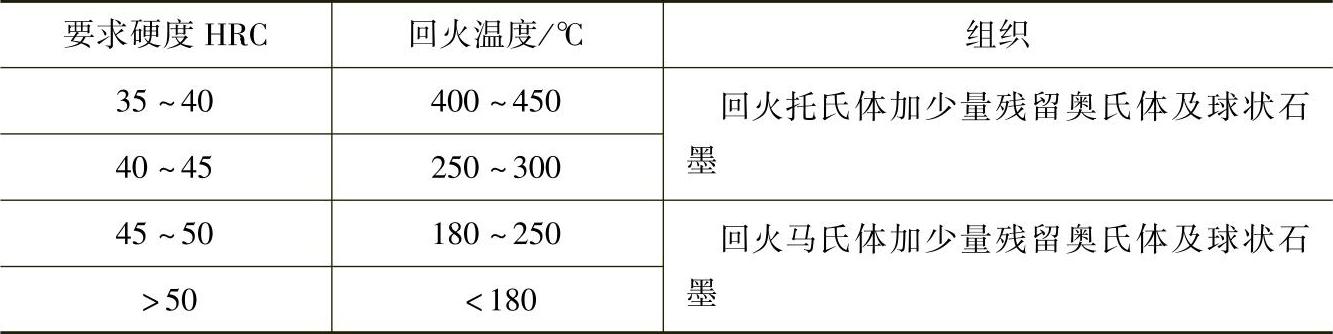

表6-17 球墨铸铁件的回火温度与硬度及组织的关系

球墨铸铁等温淬火后的力学性能与调质处理及正火处理后的力学性能比较，如表6-18所示。

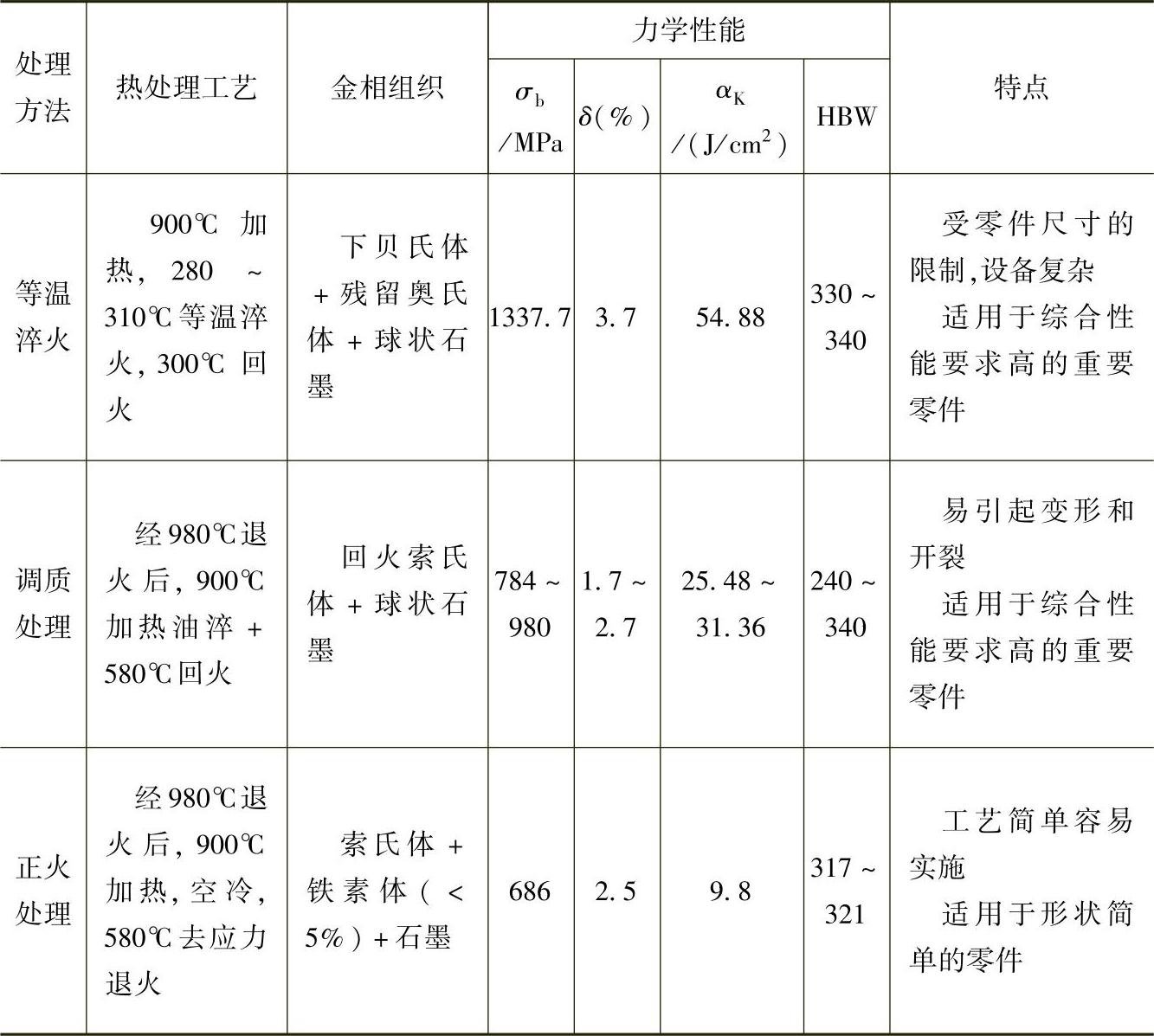

表6-18 球墨铸铁等温淬火、调质处理和正火处理后力学性能的比较
