6.1.2 灰铸铁的热处理

灰铸铁热处理的加热温度如表6-7所示。

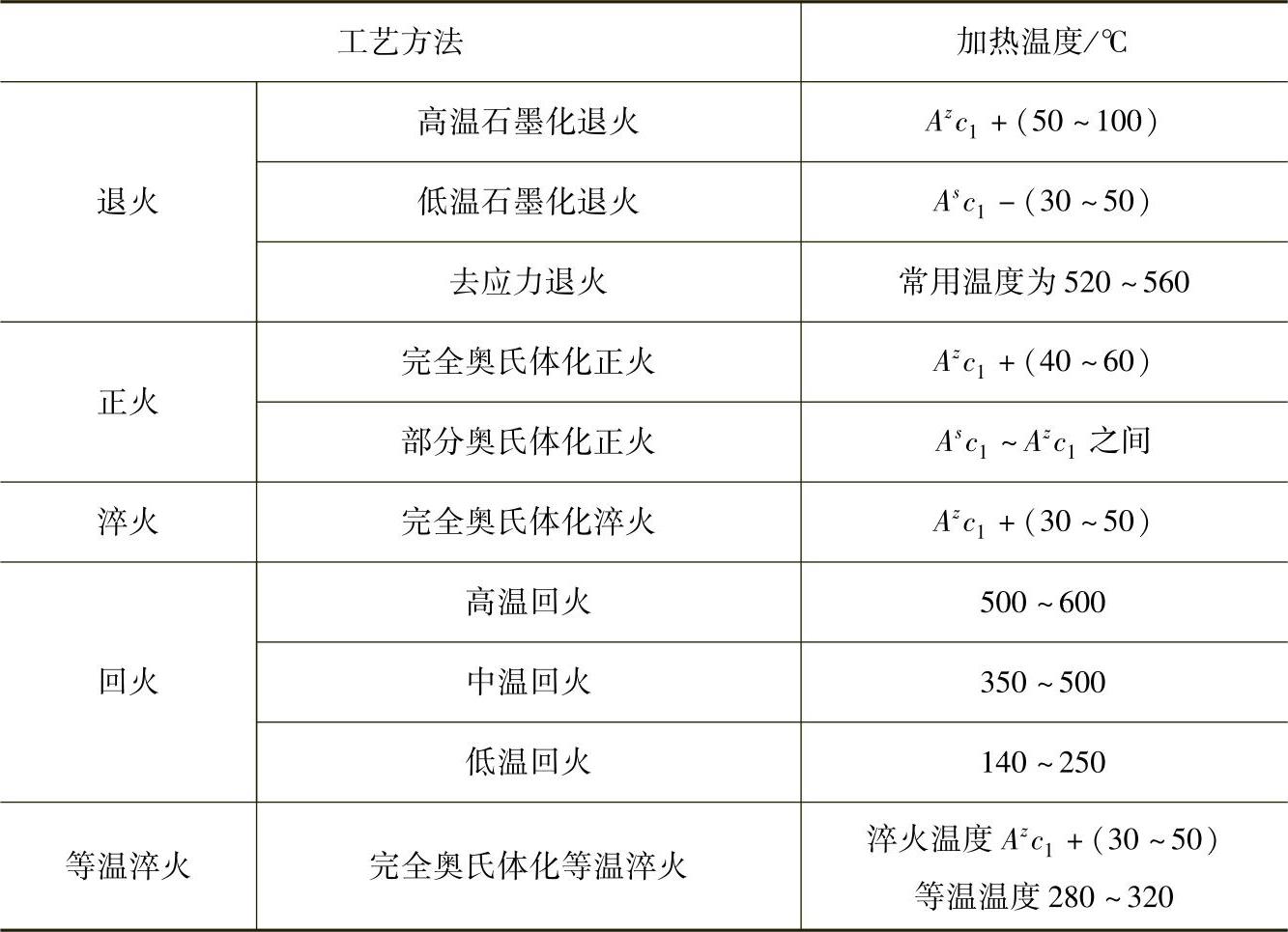

表6-7 灰铸铁热处理的加热温度

1.灰铸铁的去应力退火

常用灰铸铁件的去应力退火工艺规范如表6-8所示。灰铸铁的去应力程度与加热温度和时间的关系如表6-9所示。

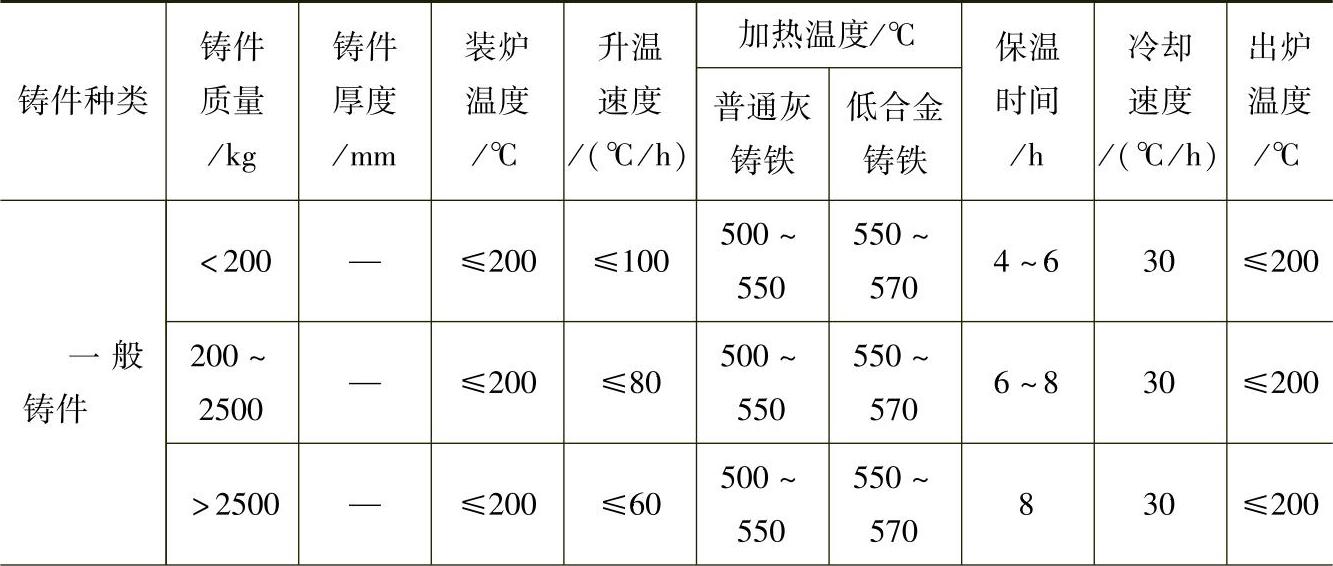

表6-8 常用灰铸铁件的去应力退火工艺规范

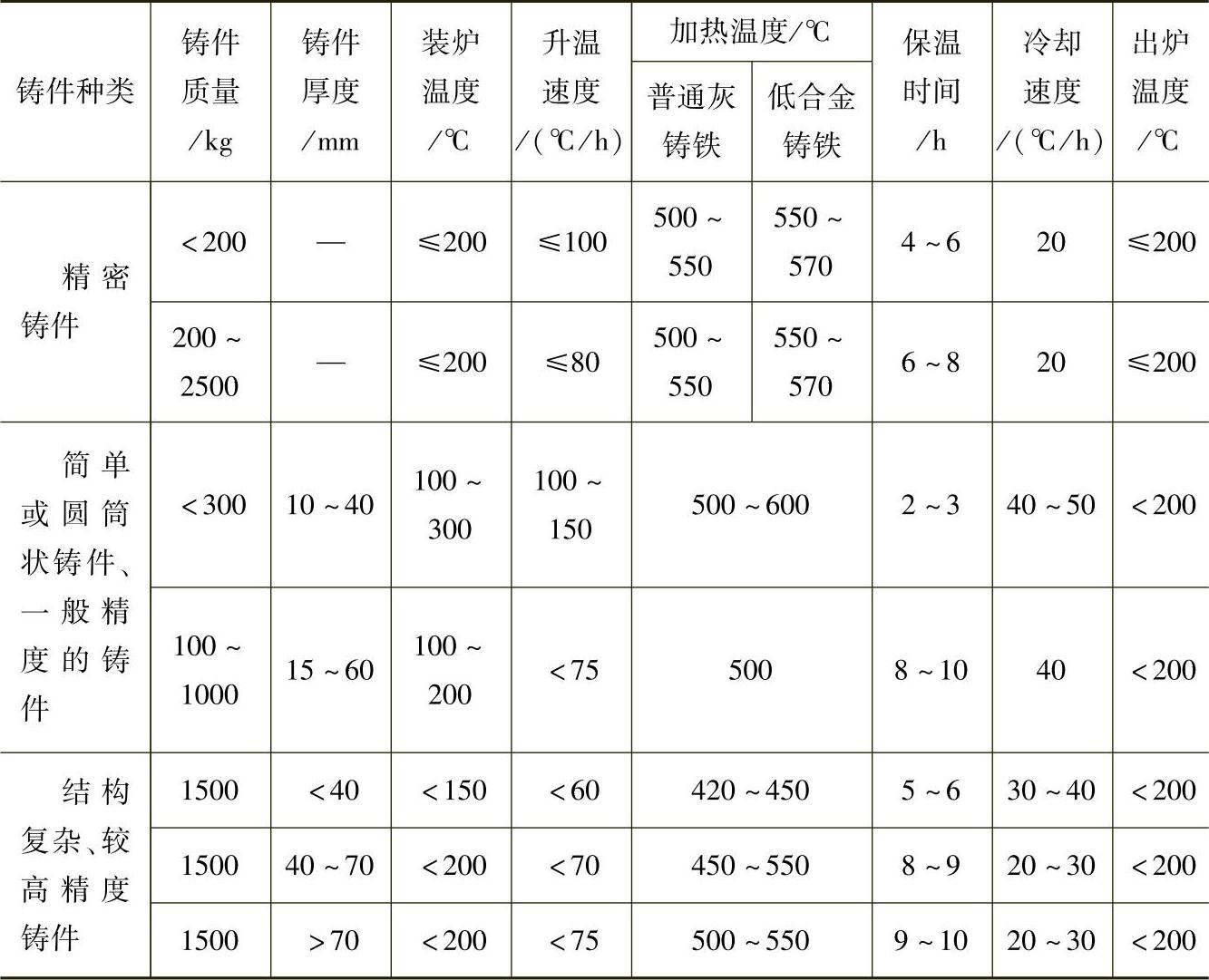

（续）

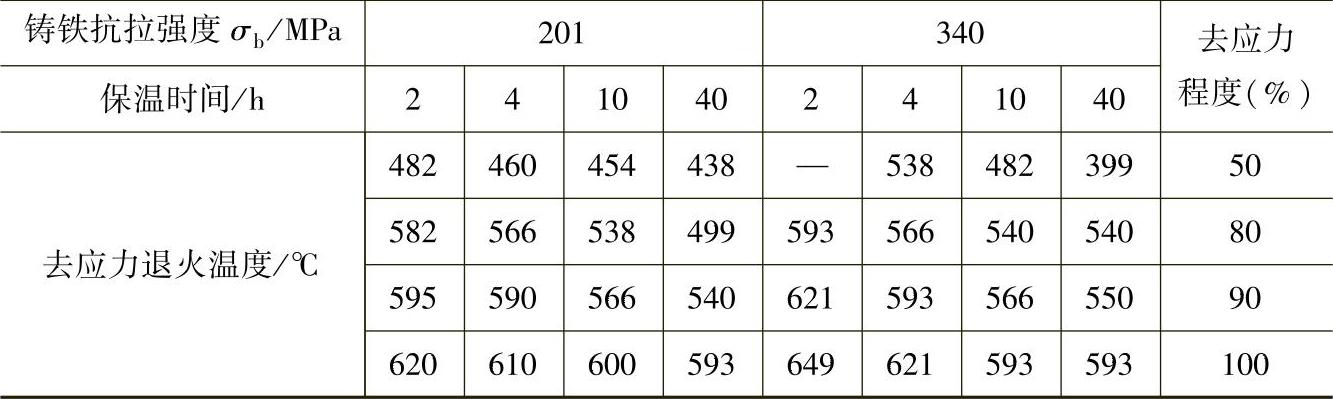

表6-9 灰铸铁的去应力程度与加热温度和时间的关系

铸铁件不可在高于650℃温度下保温时间太长，否则会发生组织改变而降低强度。加热速度不可太快，以免增加新的热应力，炉冷应至200℃后才可出炉。对大型的和厚薄相差大的铸件，加热速度一般不超过15℃/h，冷却速度不超过40℃/h。

2.灰铸铁的石墨化退火与正火（见表6-10）

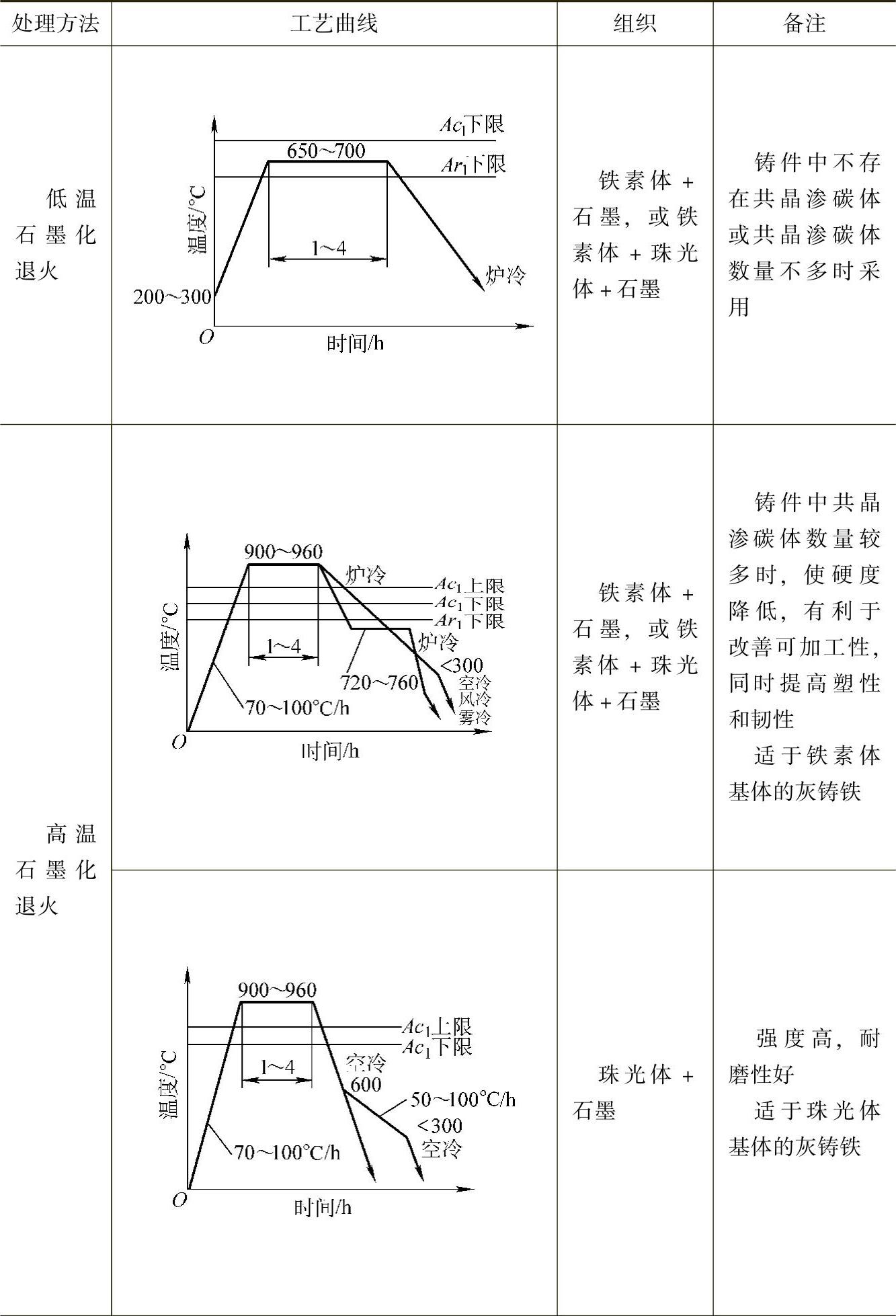

表6-10 灰铸铁的石墨化退火与正火

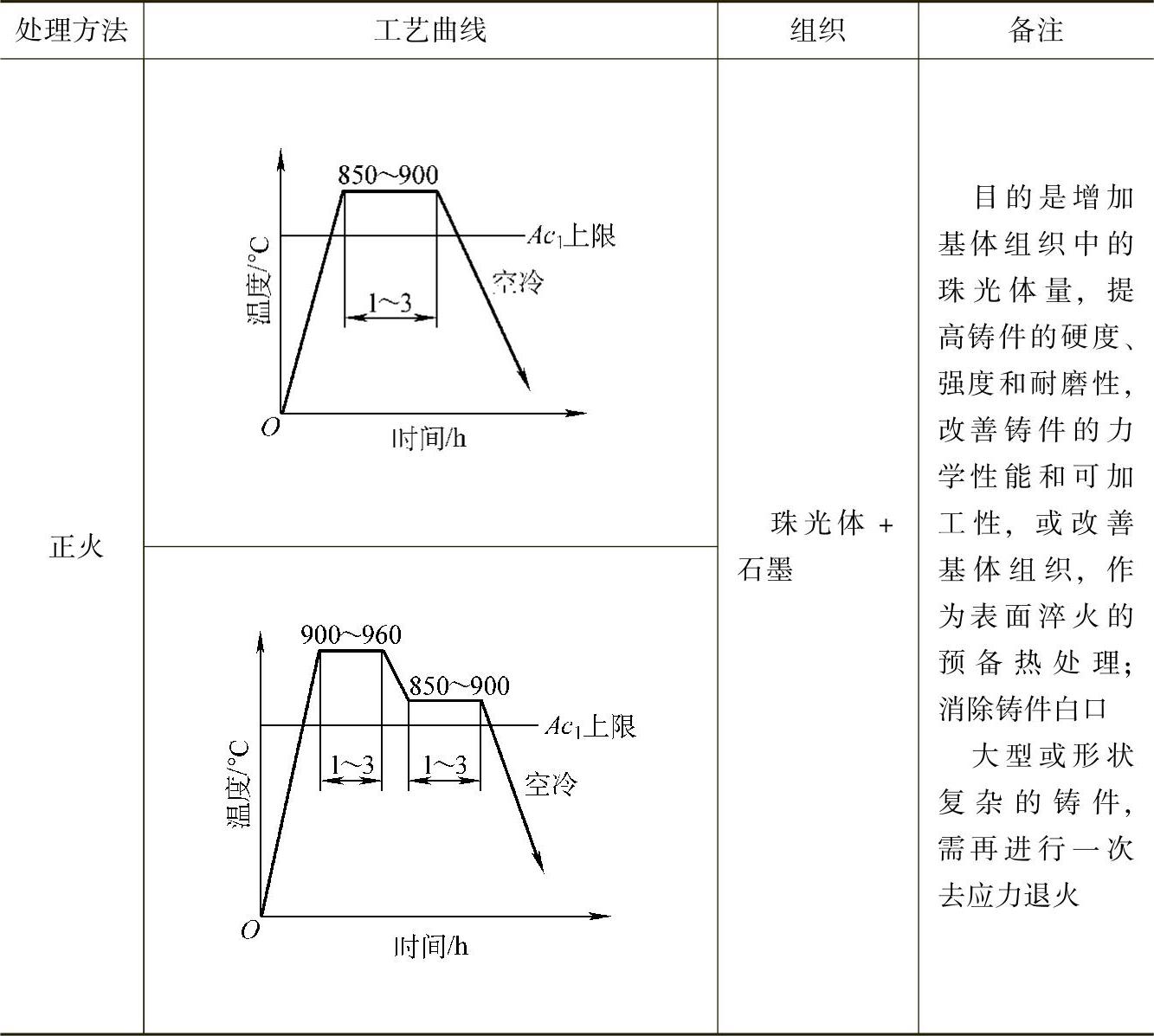

（续）

3.灰铸铁的淬火与回火（见表6-11、表6-12）

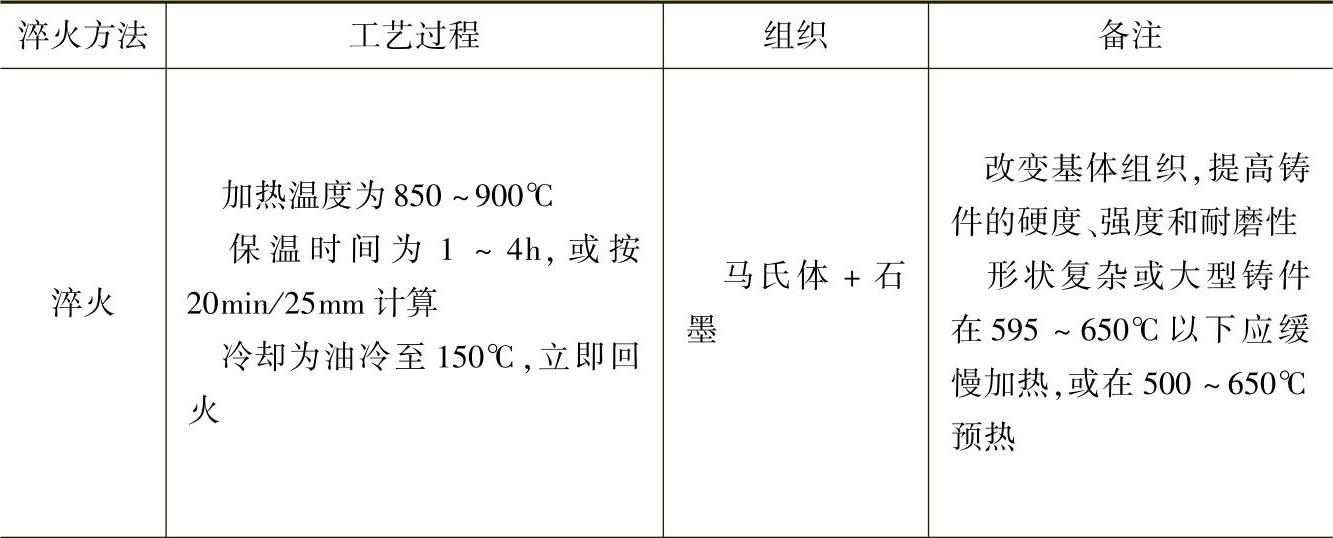

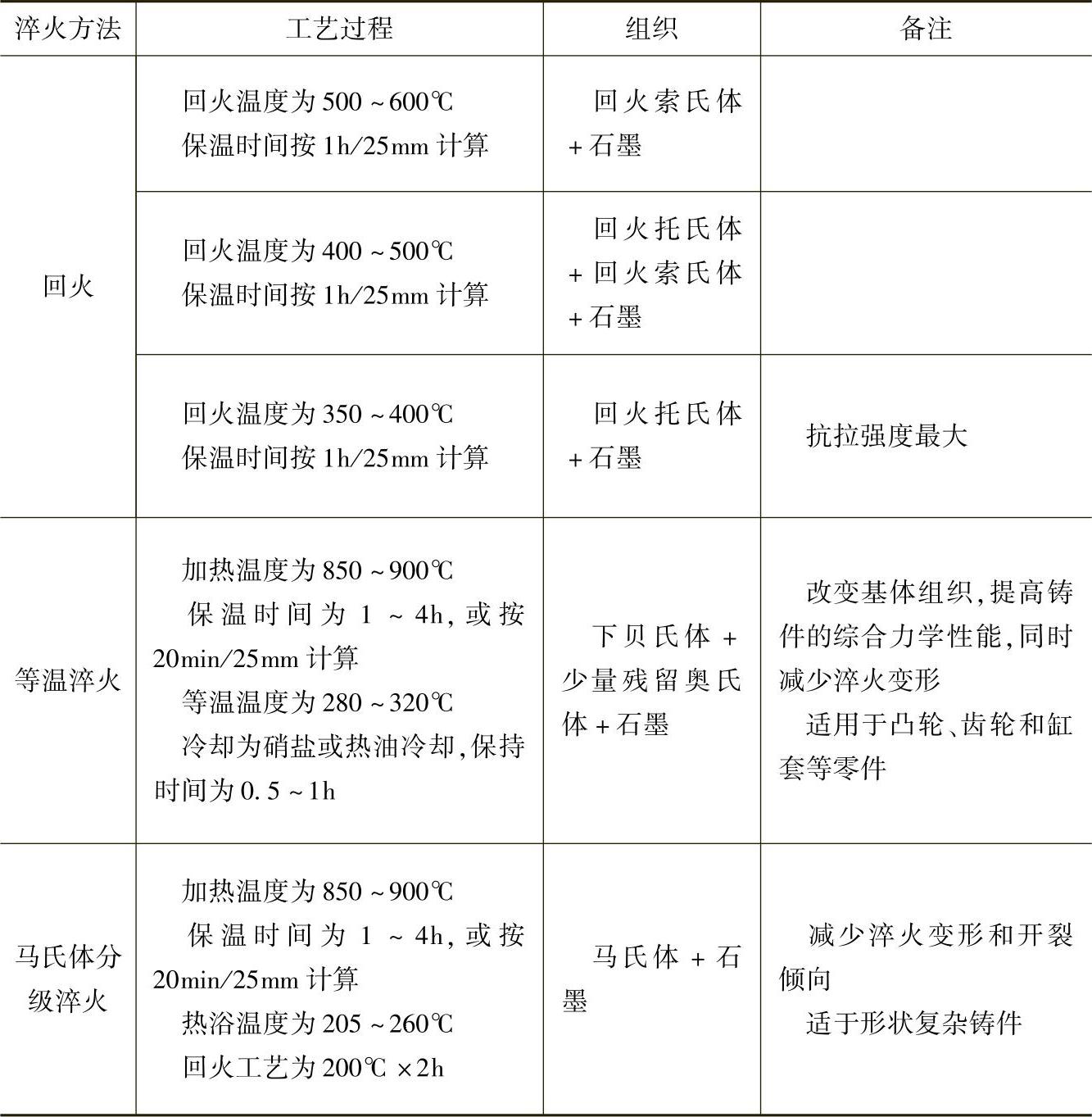

表6-11 灰铸铁的淬火与回火工艺

（续）

注：铸件淬火前需要进行正火处理，原始组织中的珠光体应在65%（体积分数）以上，且石墨细小、分布均匀。

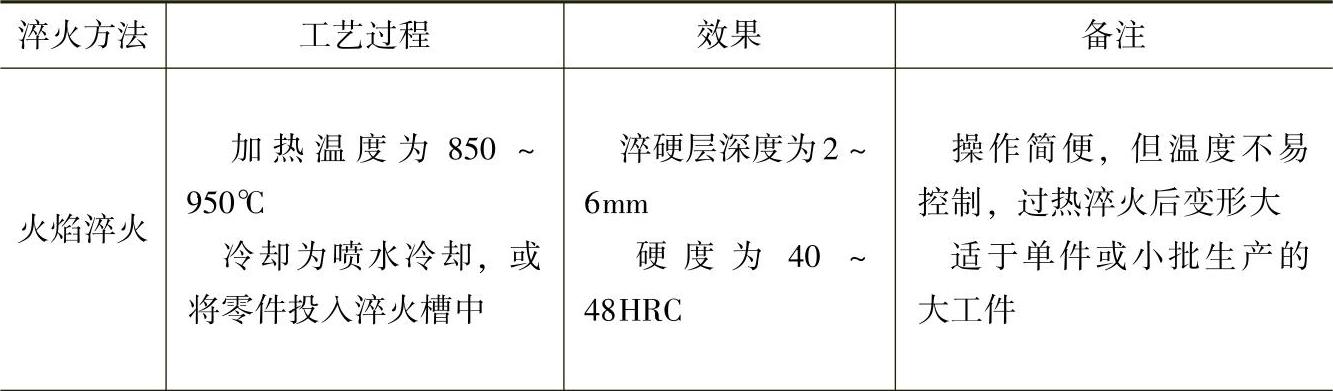

表6-12 灰铸铁的表面淬火工艺

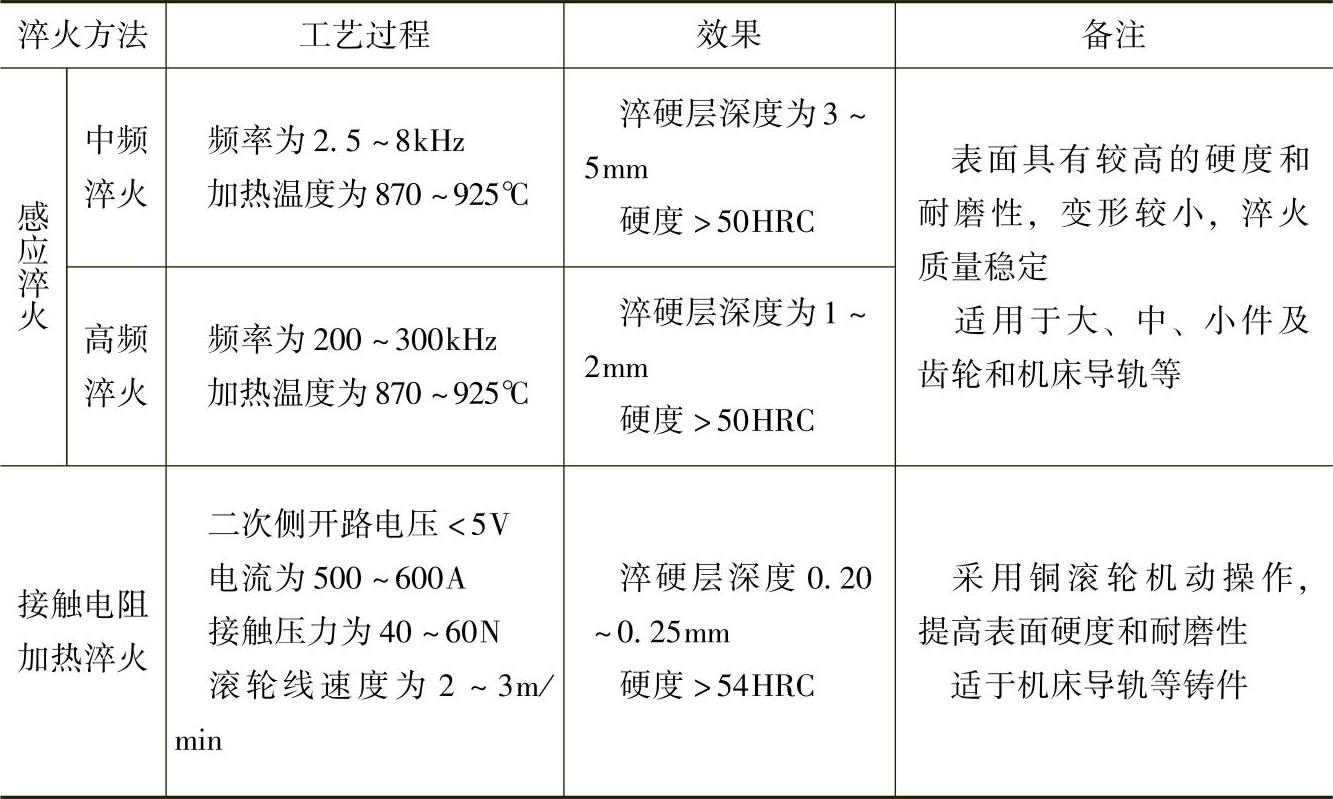

（续）
