液体碳氮共渗主要用于中、轻载荷下的工件，渗层要求较薄，一般在0.8mm以内。共渗温度通常在820～870℃之间。液体碳氮共渗的盐浴组成及作用如表5-45所示，碳氮共渗工艺及效果如表5-46所示，几种钢在盐浴中保温时间与共渗层深度的关系如表5-47所示。

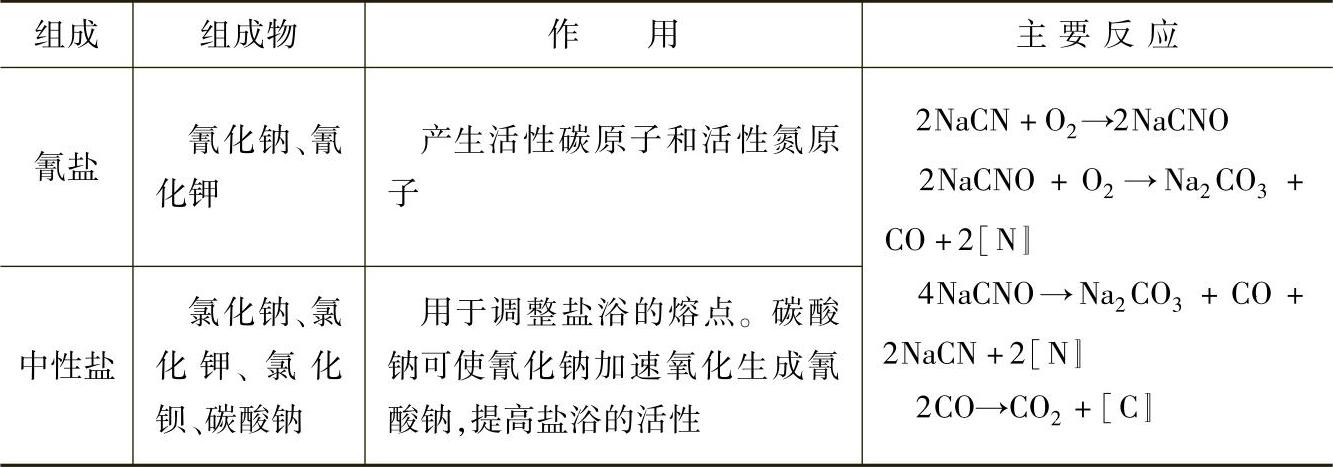

表5-45 液体碳氮共渗的盐浴组成及作用

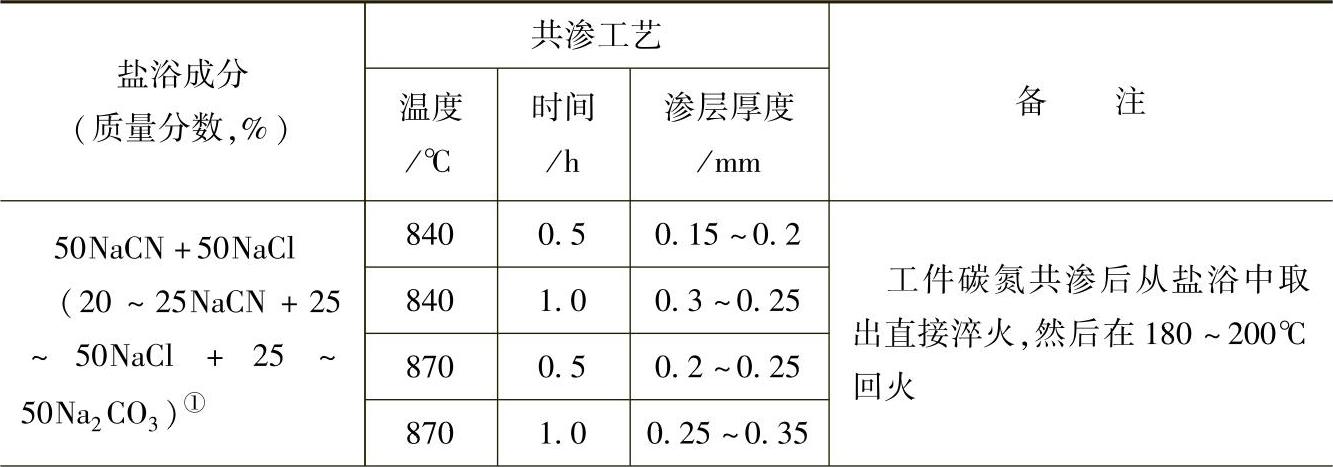

表5-4 6液体碳氮共渗工艺及效果

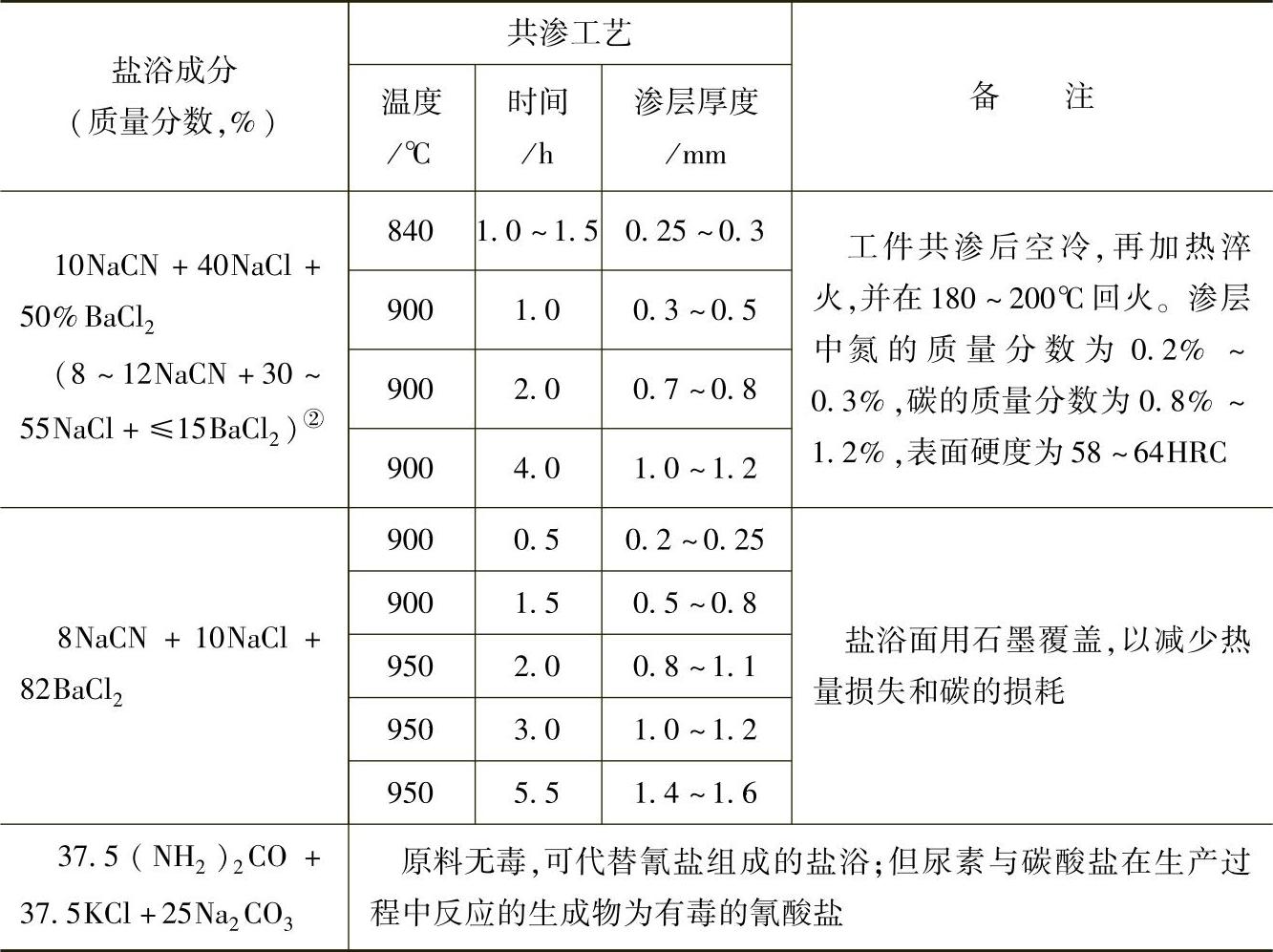

（续）

① 括号内为盐浴工作成分。

② 使用中盐浴活性会逐渐下降。应添加NaCN使其恢复，通常用NaCN∶BaCl₂=1∶4（质量比）的混合盐进行再生。

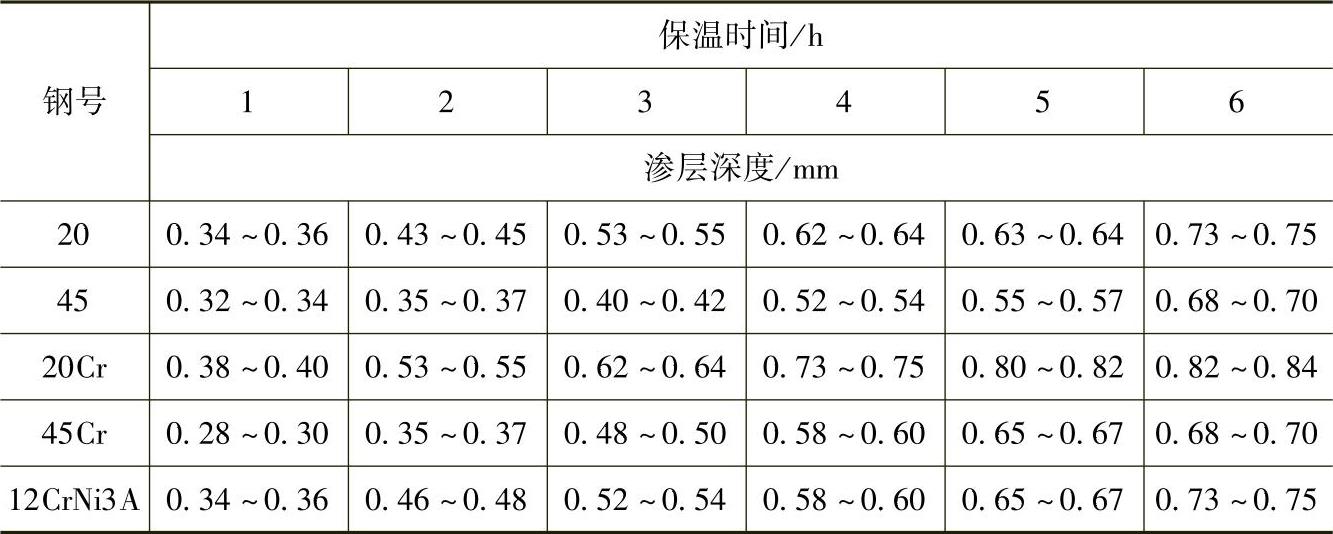

表5-47 几种钢液体碳氮共渗时保温时间与渗层深度的关系

注：1.共渗温度为820～840℃。

2.渗层中碳的质量分数为0.70%～0.80%，氮的质量分数为0.25%～0.50%。

液体碳氮共渗后，工装、夹具应进行中和处理，方法如下：

1）在质量分数为5%～10%的Na₂CO₃水溶液中煮沸5～10min。

2）于质量分数为2%沸腾磷酸溶液或质量分数为10%硫酸铜或硫酸亚铁溶液中洗涤。

3）在开水中冲洗。

4）盐浴的沉淀物及清洗后的废水，也要经中和处理后方可排入下水道，以防污染环境。
