接触电阻加热淬火设备是淬火机，其结构形式有行星差动式、可移自动往复式、传动电极式及多轮式等。其结构主要由变压器、电动机、减速机构与铜滚轮淬火头等组成。电源为单相交流工频电源，二次侧具有多组抽头，电压在2～5V之间可调，电流可在400～750A之间变化。行星差动式淬火机的结构如图4-40所示。

图4-39 接触电阻加热原理图

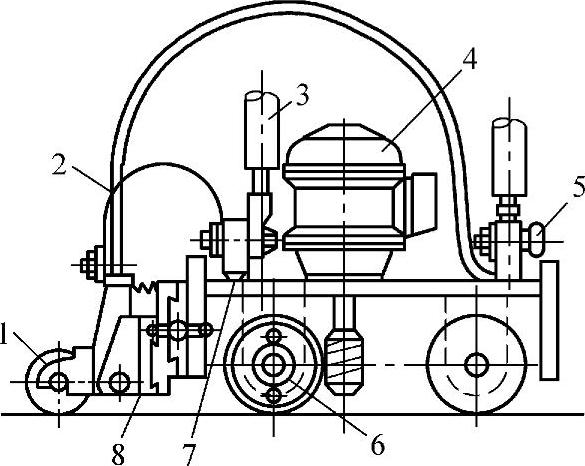

图4-40 行星差动式淬火机结构图

1—铜滚轮 2—柔性导线 3—接变压器的导线 4—电动机 5—风门 6—行星减速器 7—绝缘垫 8—电木座

接触电阻加热表面淬火主要用于机床导轨的表面淬火，以提高其耐磨性及抗擦伤能力。

淬火机的电极为一用纯铜或黄铜制造的滚轮，在滚轮的边缘刻有S形、鱼鳞形或锯齿形等花纹，如图4-41所示。手工操作时，电极材料多用碳棒。
