图4-32所示为气门摇臂的固定法火焰淬火，图4-33所示为摇臂内孔的旋转法火焰淬火，图4-34所示为小齿轮全齿火焰淬火，图4-35所示为大齿轮单齿火焰淬火，图4-36所示为长刀片火焰淬火，图4-37所示为导轨火焰淬火，图4-38所示为45钢蜗杆火焰淬火。

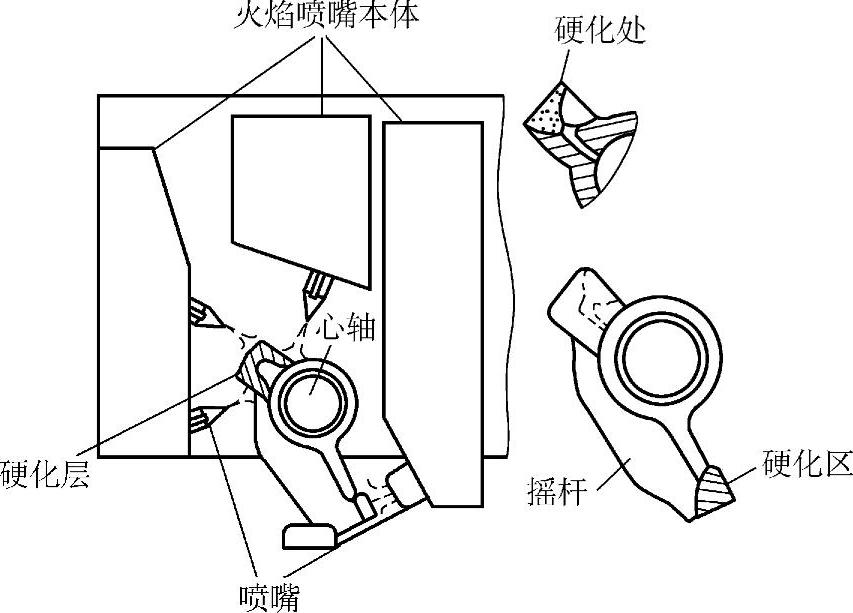

图4-32 气门摇臂的固定法火焰淬火

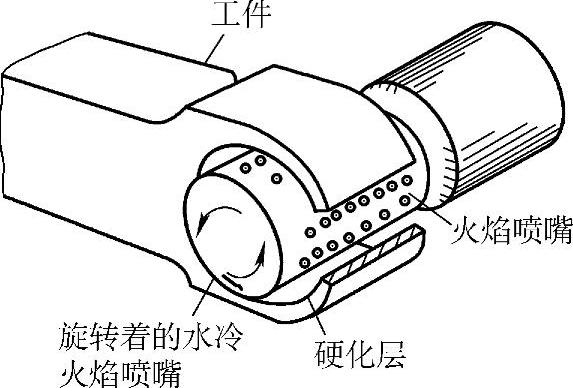

图4-33 摇臂内孔的旋转法火焰淬火

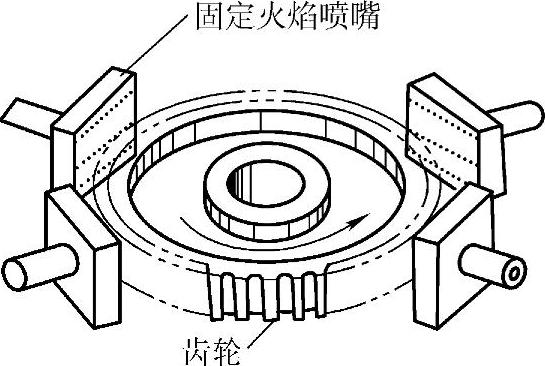

图4-34 小齿轮全齿火焰淬火

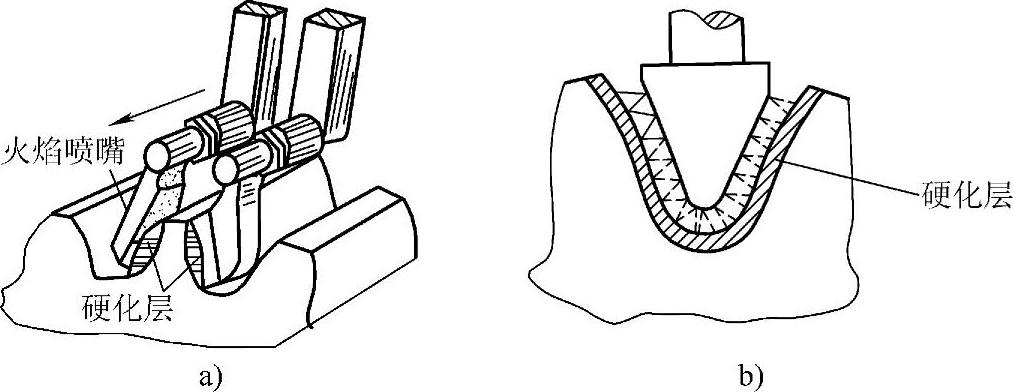

图4-35 大齿轮单齿火焰淬火

a）沿齿面淬火 b）沿齿沟淬火

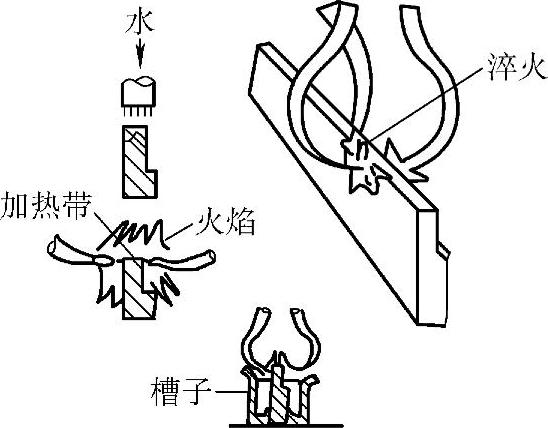

图4-36 长刀片火焰淬火

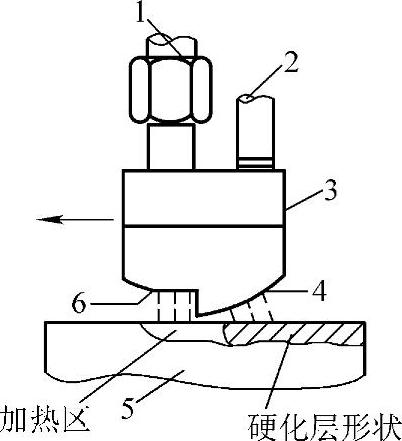

图4-37 导轨火焰淬火

1—混合气接管 2—冷却水接管 3—火焰头 4—淬火孔 5—工件 6—火焰孔
