实用热处理技术手册
1.6.2.4 4.2.4  常用火焰喷射工具
4.2.4 常用火焰喷射工具

火焰喷射工具是火焰淬火的主要工具,其结构是否合理、工作是否正常,对淬火质量有直接的影响。

1.喷射器(喷枪)

喷射器(喷枪)根据原理的不同分为射吸式和等压式两种,主要由氧气接头、氧气调节阀、乙炔接头、乙炔调节阀、混合室及喷嘴等部件组成。常用的火焰喷枪结构如图4-28所示。图4-29为专用火焰加热器的结构图。


图4-28 常用火焰喷枪结构图

a)单头火焰喷枪 b)多头火焰喷枪

1—混合器 2—混合器管 3—喷嘴

c)连续淬火喷枪 d)HY3型火焰加热器

1—联接管 2—联接螺母 3—混合室 4—密封螺母 5—水冷却套管 6—齿条及齿轮 7—调位夹具 8—出水接头 9—乙炔调节阀 10—乙炔接头 11—进水接头 12—氧气接头 13—氧气调节阀 14一进水调节阀


图4-29 专用火焰加热器的结构

1—喷火嘴 2—混合室 3—喷嘴 4—螺母 5—炬体 6—氧气调节阀 7—氧气导管 8—燃气导管 9—燃气调节阀

2.火焰喷嘴

火焰喷嘴多采用直径为10~16mm,壁厚为2~3mm的纯铜管制造。火孔的直径一般为0.6~1.7mm,间距为火孔直径的4~6倍。火孔可以是一排或多排,也可以是一条缝。火焰加热喷嘴大部分为多焰喷嘴,以提高加热速度。火焰喷嘴分为同时加热喷嘴和连续淬火喷嘴等。

(1)同时加热喷嘴 同时加热喷嘴通常为“一”字形排列,按其火孔形式分为多嘴式、缝隙式和筛孔式三种,如图4-30所示。图4-31所示为典型的用空气-燃气的喷嘴。

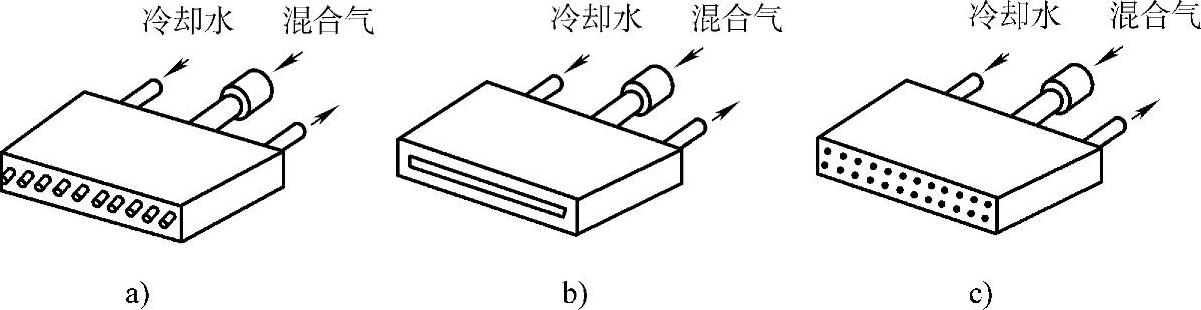

图4-30 同时加热喷嘴的结构

a)多嘴式 b)缝隙式 c)筛孔式

(2)连续淬火喷嘴 为保证工件表面加热均匀,喷嘴的形状和尺寸应与工件淬火表面的形状相似,且喷嘴与工件的距离应适当。喷水孔与火孔的距离一般为10~15mm,喷水孔与轴线呈向外10~15°的倾角,以防水花溅到焰心处。根据需要喷水孔可以是一排或多排的。

表4-45所示为几种常用的、适应不同形状工件连续淬火的火焰加热喷嘴结构。

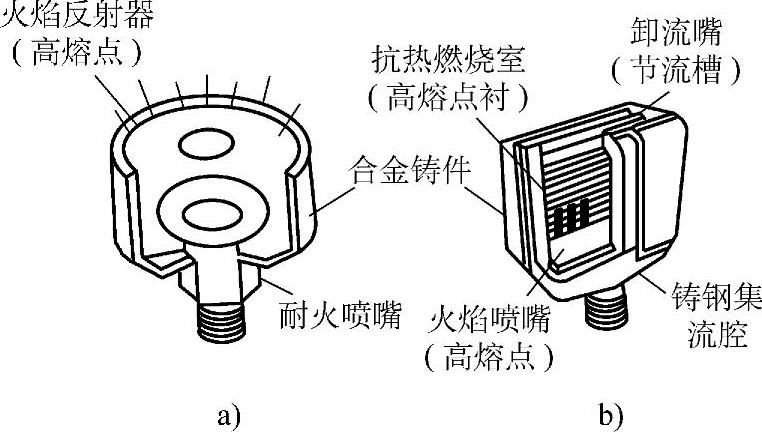

图4-31 典型的用空气-燃气的喷嘴

a)辐射型 b)高速对流型(不用水冷)

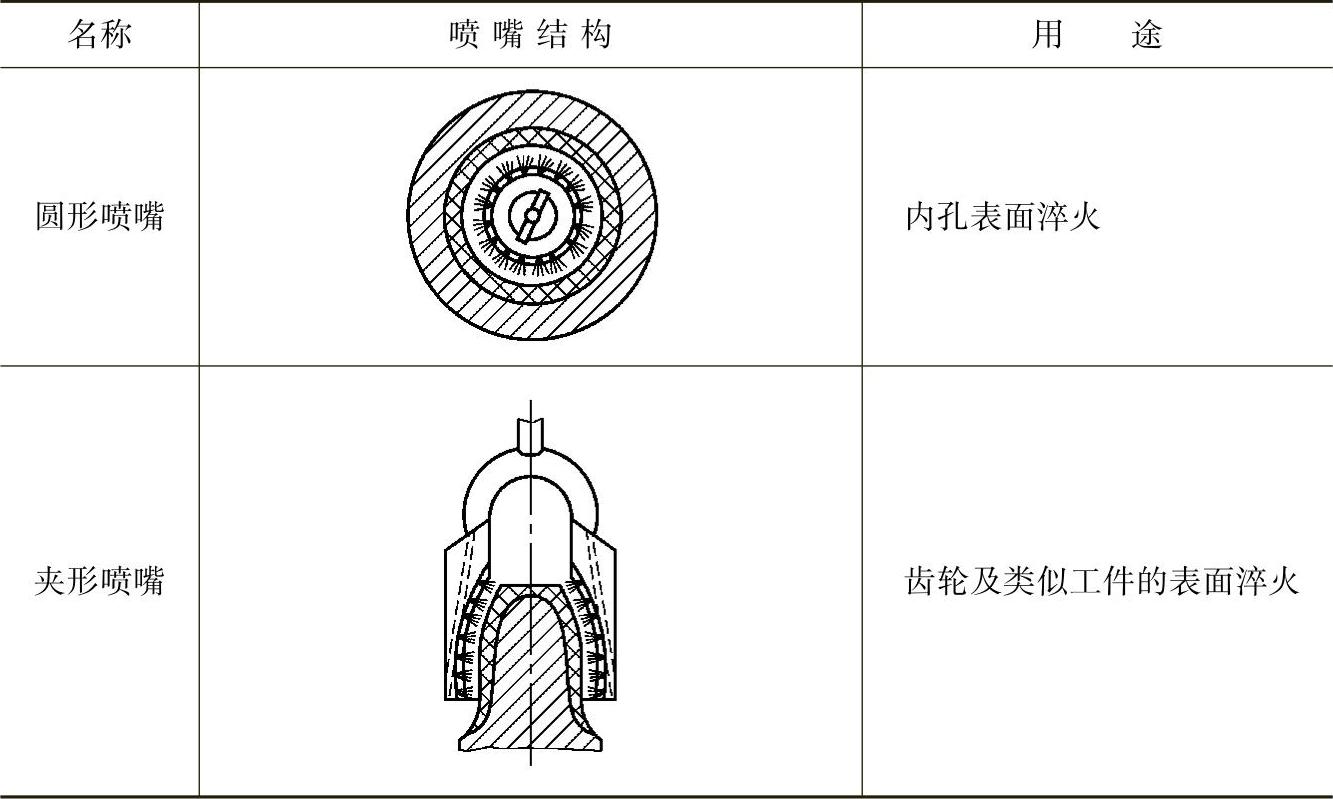

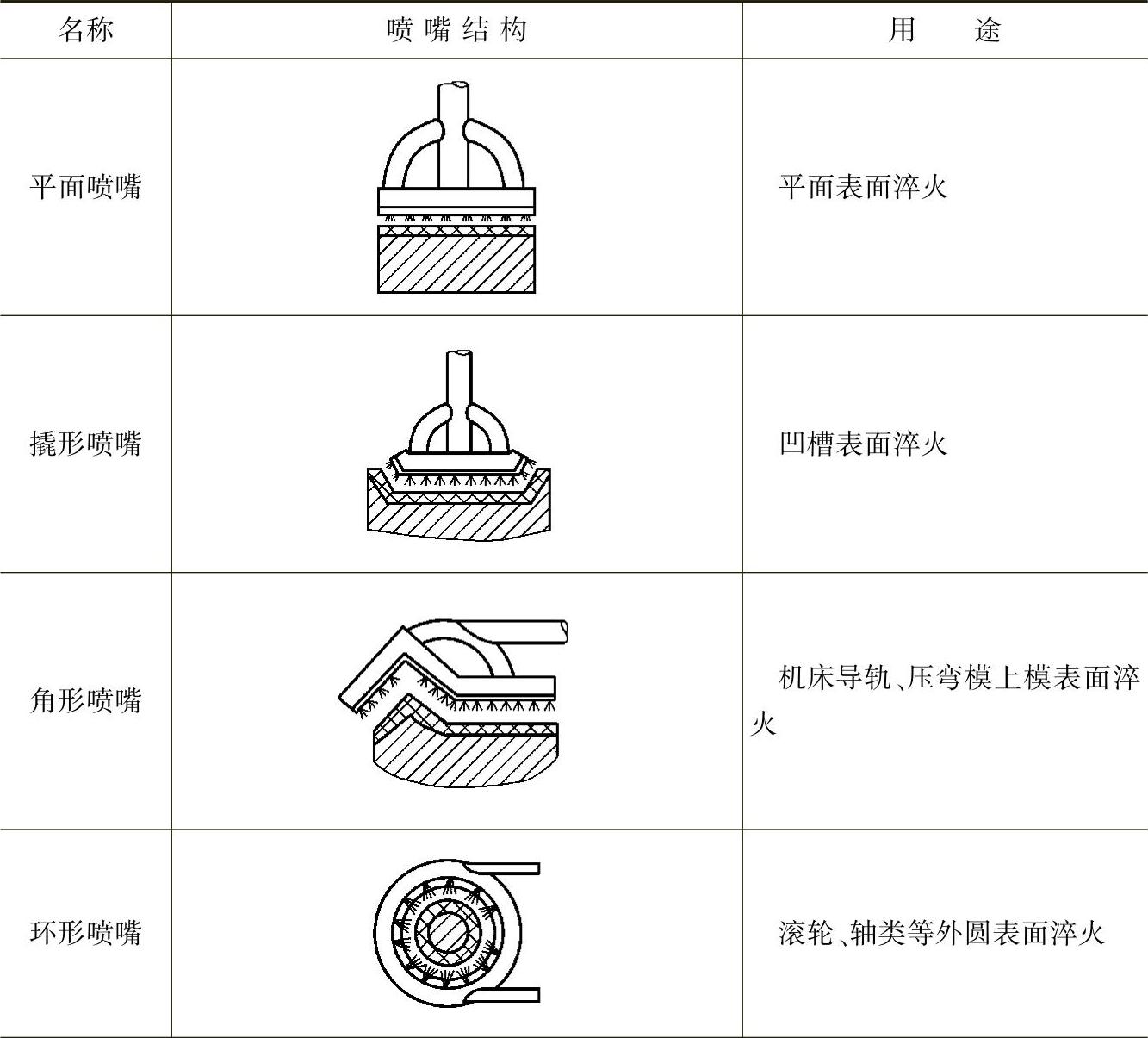

表4-45 常用连续淬火喷嘴的结构及用途


(续)
