工频感应加热包括用50Hz的工业频率感应加热和将50Hz工频通过三倍频率供电线路转变为150Hz的感应加热。

1.工频感应加热的特点（见表4-16）

表4-16 工频感应加热的特点

2.工频感应加热电源

工频感应加热装置的供电可直接取自专用的电源变压器，电源变压器可采用三相动力变压器、三相或单相电炉变压器。加热时的输出功率取决于变压器的容量、电压及感应器的效率。单相电炉变压器供电容易造成电网电压不平衡，需进行平衡补偿。对于大型工件应采用三相变压器供电，并采用大功率的三相工频感应器。当所需功率很大时，可用两台或多台变压器并联供电，并联台数根据功率需要确定。多台并联的好处是在应用中比较灵活，并可减少变压器的空载损耗。工频感应加热供电线路如图4-16所示。电源变压器的工作特性如表4-17所示。

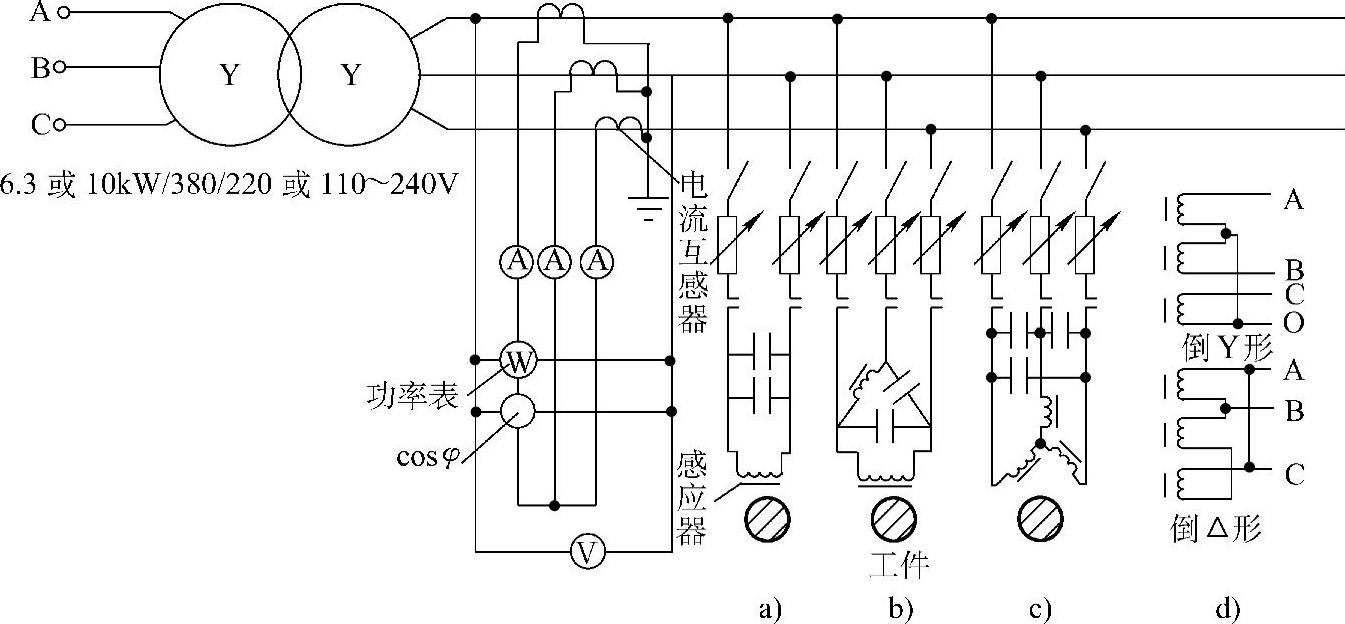

图4-16 工频感应加热供电线路

a）单相感应加热线路 b）带平衡补偿电抗和电容器的单相感应加热线路 c）三相感应加热线路 d）三相感应器的倒Y形或倒三角形接法

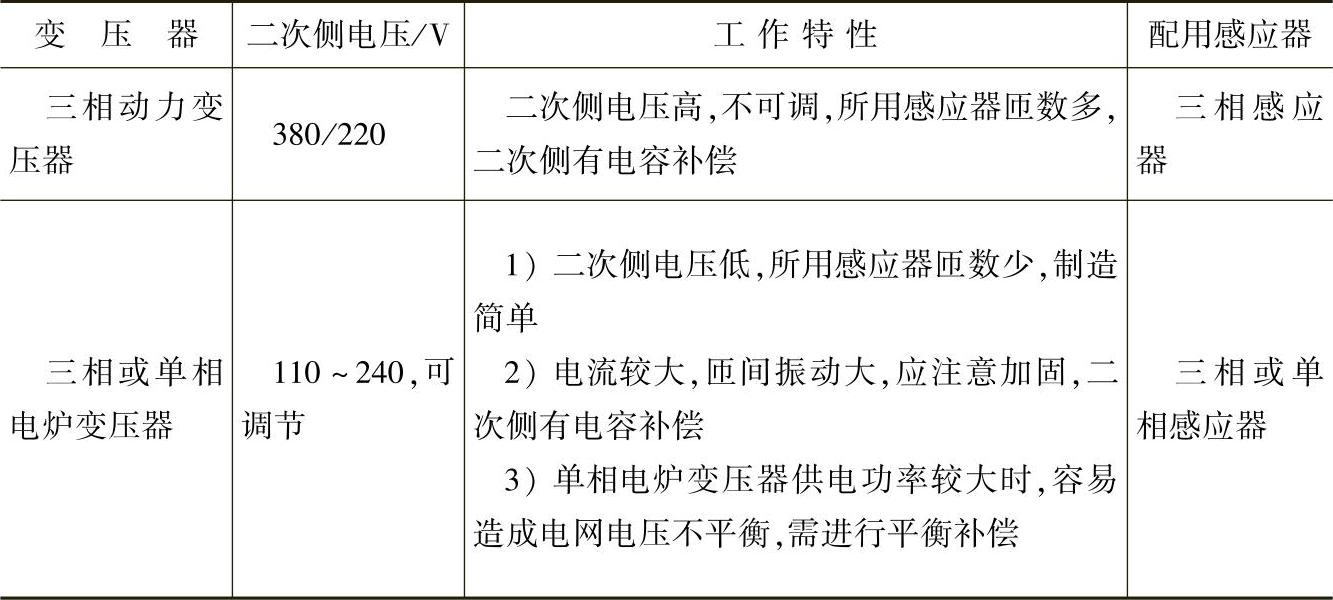

表4-17 电源变压器的工作特性
