（1）冷处理的温度 常用的冷处理温度一般为-20～-80℃，碳素工具钢为-20～-50℃，合金工具钢为-40～-80℃之间。对于一些特殊工件可采用更低的冷处理温度。表3-22中列出了常用钢种的Ms点和Mf点的温度及冷处理后的效果。

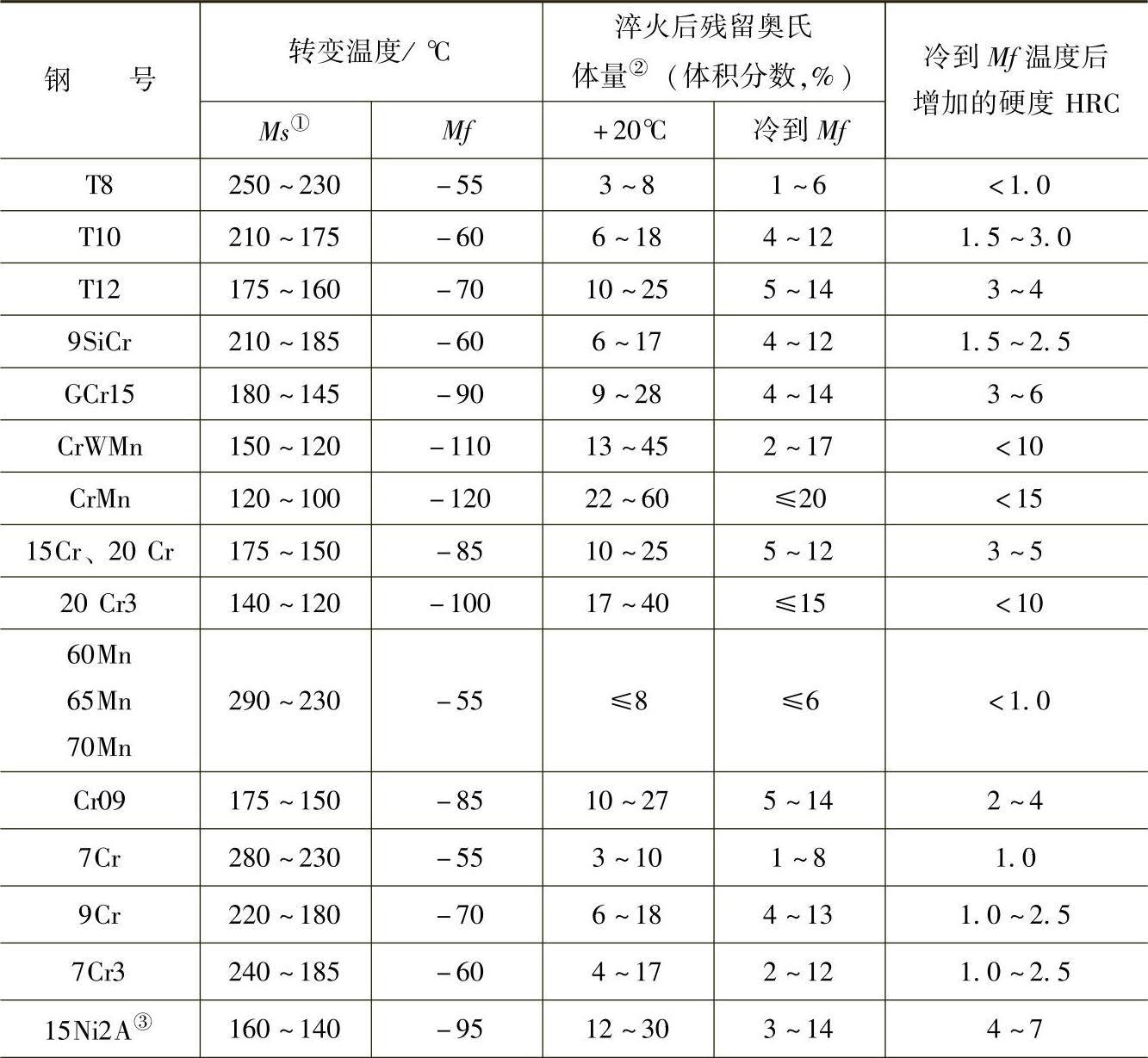

表3-22 常用钢种的Ms点和Mf点及冷处理效果

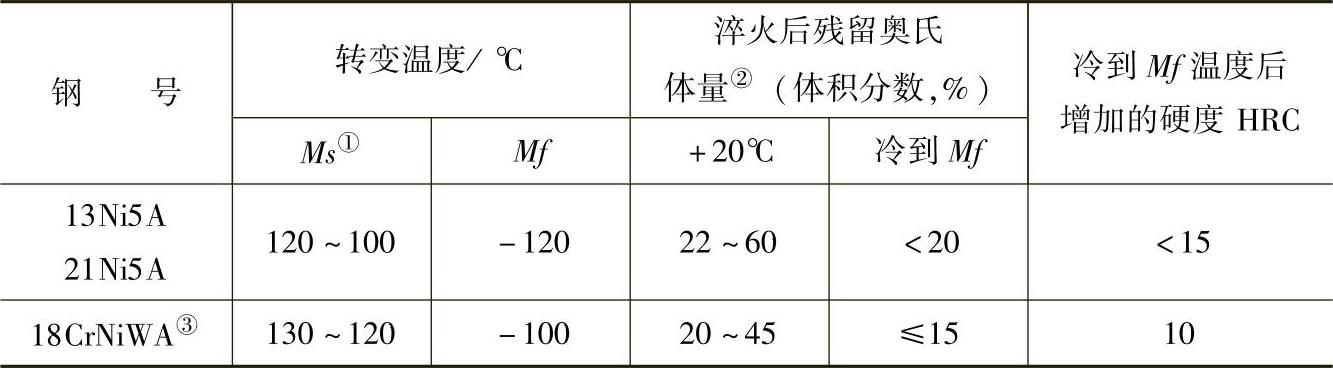

（续）

①Ms点温度的变化是由于钢化学成分的波动而引起的。

② 在保证形成均匀奥氏体的淬火温度淬火后，得到的奥氏体数量（淬火介质为通常适合于该类钢的淬火介质）。

③ 指该钢渗碳层。

（2）保温时间 一般在成批处理时，保温时间为0.5～2h。当工件与制冷剂直接接触时，保温时间为0.5～1h；非直接接触时，可保温1～2h。

工件的冷处理应在淬火后立即进行，时间间隔一般不得超过0.5～1h。对于形状复杂的高合金钢工件，为防止其冷处理时开裂，也可在回火后进行冷处理，然后再进行一次低温回火。

工件经冷处理后必须及时回火，以获得稳定的回火马氏体，并使残留奥氏体进一步转变。
