1）工件上不得粘附油、盐及污物等。

2）工件淬火后应及时回火，淬火和回火的间隔不要太长。有的工件甚至不冷至室温就应立即回火，以防止开裂。

3）钢的碳含量接近允许范围的上限时，回火温度应偏高些。

4）合金钢比碳钢的回火温度稍高些。

5）同一钢号采用不同淬火介质，淬水的工件应比淬油的回火温度高些。

6）同一钢号、不同形状大小的工件，淬火后的硬度不同，淬火硬度较低的工件回火温度应稍低些。

7）在空气炉中回火应比在油炉或热浴炉中回火温度适当提高。

8）需多次回火的工件，每次回火后应冷至室温，再进行下一次回火。

9）在盐浴炉中回火时，工件与液面的距离应在20mm以上。

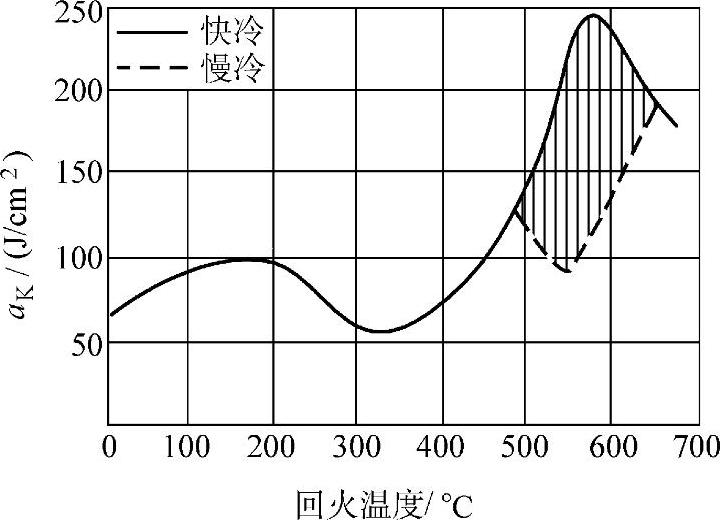

图3-10 Ni-Cr钢的冲击韧度与回火温度的关系

注：w（C）为0.3%、w（Cr）为1.47%、w（Ni）为3.4%。

10）对于截面较大、形状复杂或高合金钢工件，应限制回火时的加热速度，以防内应力过大而导致工件开裂。

11）对于淬火后变形的工件，有些可用回火校正法进行校正的，应及时进行校正。
