1）回火温度对硬度的影响。一般来说，淬火钢回火后的硬度随回火温度的升高而逐渐下降，高碳钢在低温区有ε碳化物析出，硬度略有上升；含有强碳化物形成元素的合金钢，在高温区形成特殊碳化物时出现“二次硬化”现象，硬度上升。图3-7所示为不同碳含量的碳钢的硬度与回火温度的关系。图3-8所示为几种合金钢的回火硬度曲线。

2）钢的σ_b、σ_s随回火温度的升高而下降，δ、ψ则随之上升。图3-9所示为40钢的力学性能与回火温度的关系。

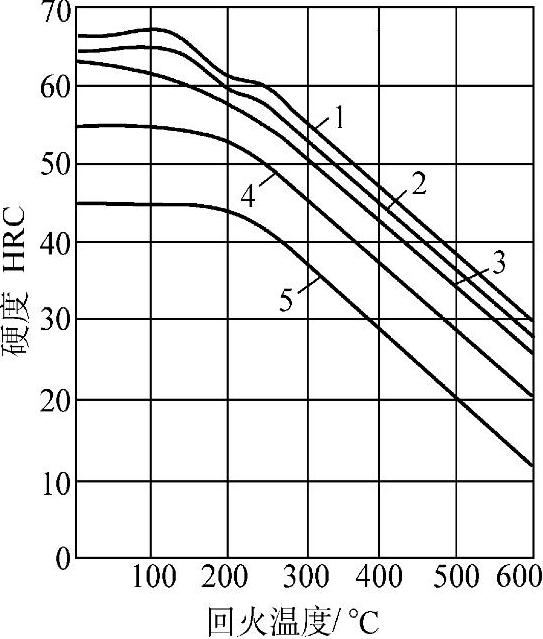

图3-7 不同碳含量的碳钢的硬度与回火温度的关系

1—w（C）=1.2% 2—w（C）=0.8% 3—w（C）=0.6% 4—w（C）=0.35% 5—w（C）=0.2%

图3-8 几种合金钢的回火硬度曲线

注：图中各元素含量为质量分数。

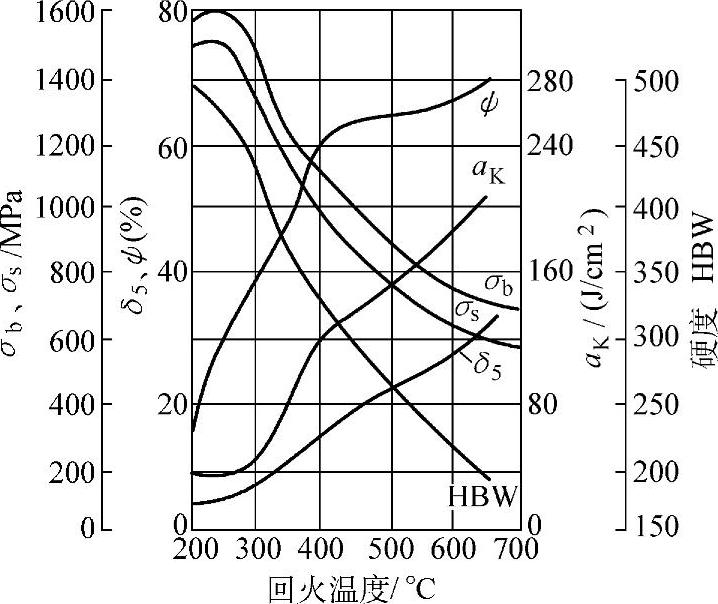

图3-9 40钢的力学性能与回火温度的关系

3）冲击韧度随回火温度变化的规律与δ、ψ大致相同，但是有些合金钢在某些温度会产生回火脆性，冲击韧度反而降低。回火脆性的分类、特征及消除方法，如表3-20所示。图3-10所示为Ni-Cr钢的冲击韧度与回火温度的关系。

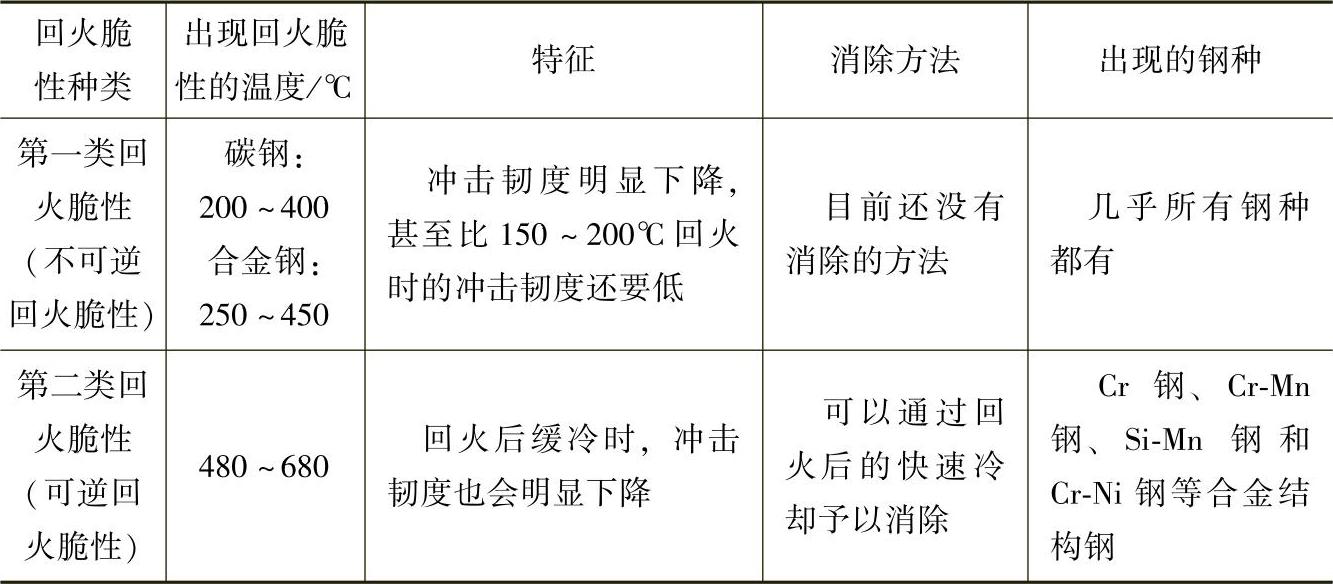

表3-20 回火脆性的分类、特征及消除方法
