为保证淬火质量，工装夹具是必不可少的，应根据不同工件合理设计，正确使用。工装夹具的设计应以加热均匀、变形最小、装卸方便、结实耐用为原则。细长工件以吊挂为主，单件或小批生产的工件可根据工件特点，采用铁丝绑扎的方法，大批量生产的工件应设计多件同时加热用的吊架或吊筐，如图3-4所示。

图3-3 工件淬入冷却介质的方式

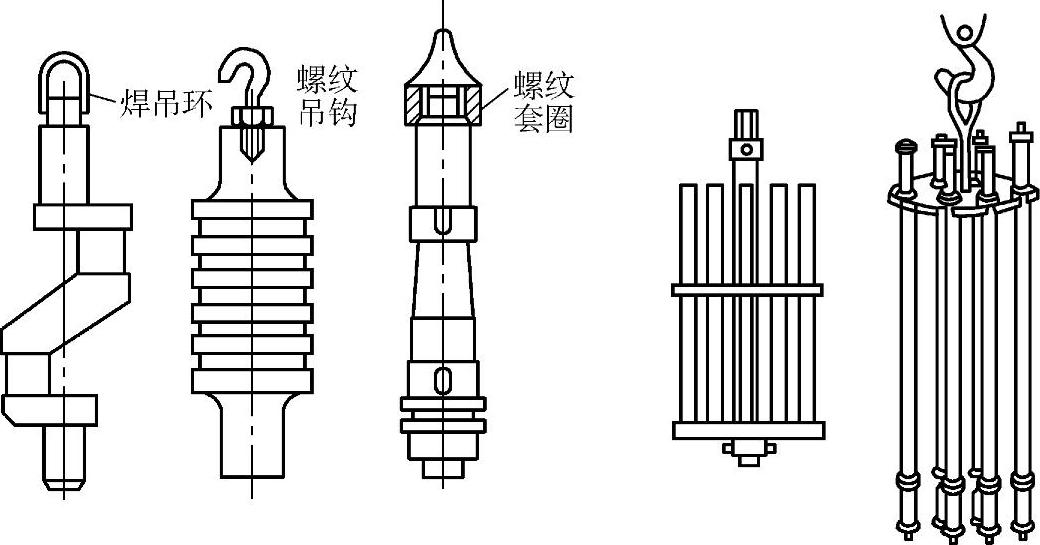

图3-4 常用淬火夹具及工件绑扎方法

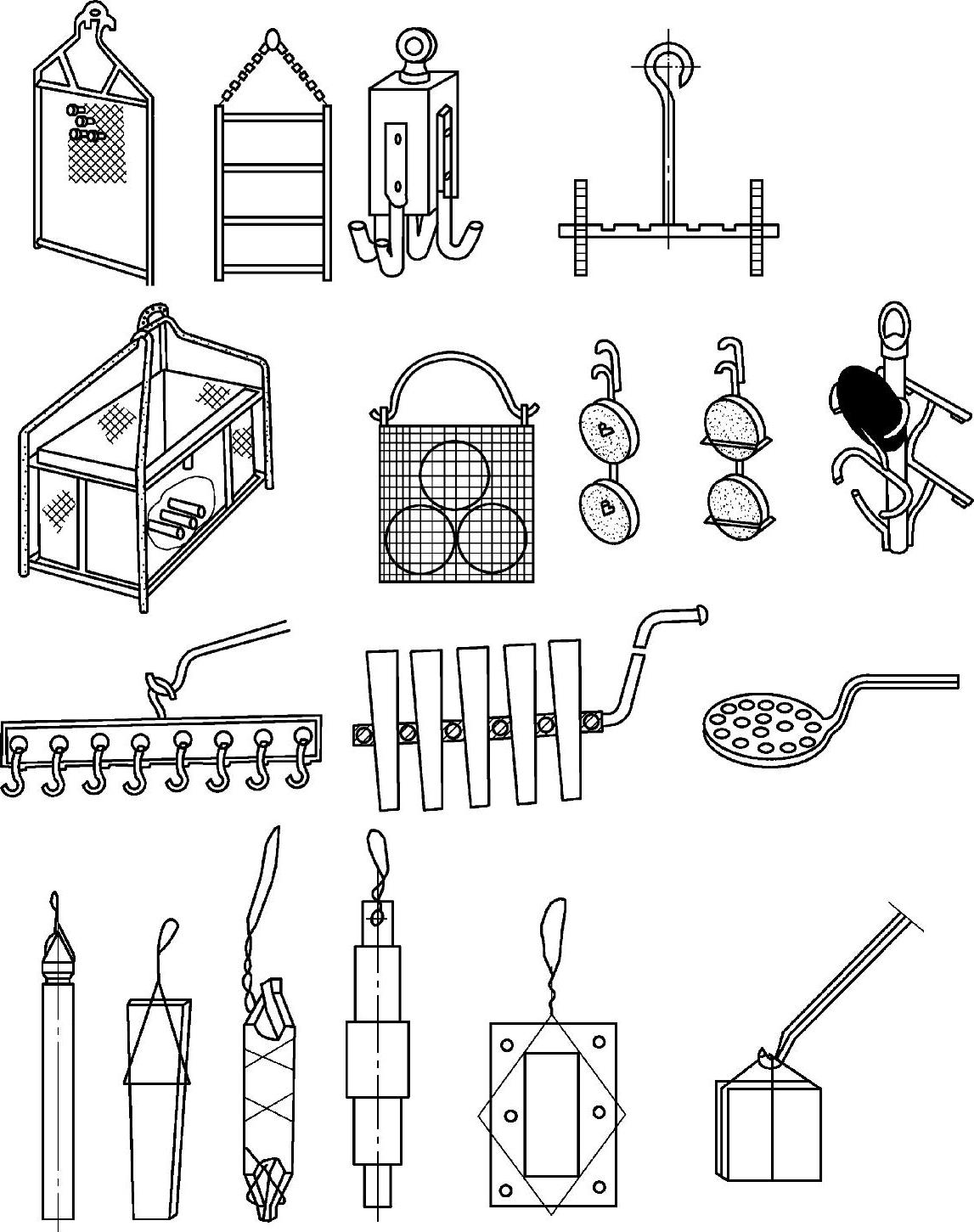

图3-4 常用淬火夹具及工件绑扎方法（续）

对工件易开裂的部位（不通孔、键槽、轴肩、尖角、薄壁部位）及不需淬硬的部位，可用粘土或石棉堵塞，用薄铁皮包裹，或用铁丝、石棉绳和石棉布包扎，如图3-5所示。
