图样中标注热处理技术条件用符号如表2-46所示。

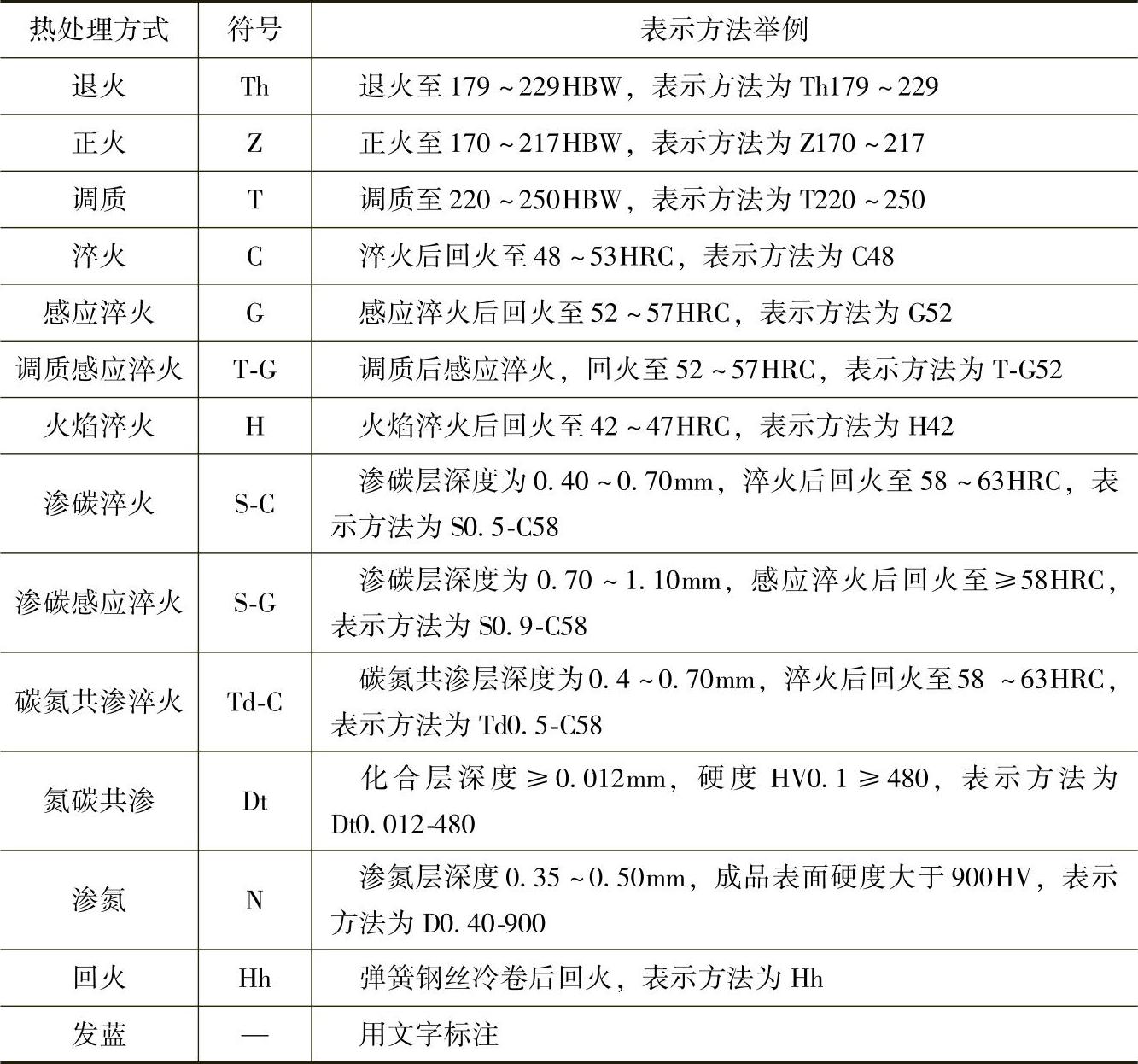

表2-46 图样中标注热处理技术条件用符号

注：1.标注某种牌号钢的热处理表示方法（代号）时，在一般情况下省略钢的牌号。

2.布氏硬度的公称值是硬度允许范围的平均值，其允差为±15HBW，例如：235HBW表示硬度值为220～250HBW；洛氏硬度＜40HRC时，允差为±5HRC，硬度公称值是允许范围的平均值，例如：35HRC表示30～40HRC；40～58HRC时，允差为5HRC，其公称值是硬度允许范围的低限值，例如：48HRC表示48～53HRC；≥59HRC时，上差不限，下差为零，其硬度公称值表示允许范围的低限值。

3.如有特殊要求需要变动标准硬度范围时，则应当标注所需硬度值的上、下限，但此时应考虑到热处理工艺的可行性。
