弗兰德电动自行车所配置的充电器是HLC-36G型充电器。其工作过程是：由220V市电经整流电路整流成脉动直流电，由TL494 PWM开关集成电路组成双端驱动电路转换成高频交流电，经肖特基二极管VD15全波整流成44V/1.8A直流电对蓄电池进行充电。其局部电路原理图如图5-6所示。

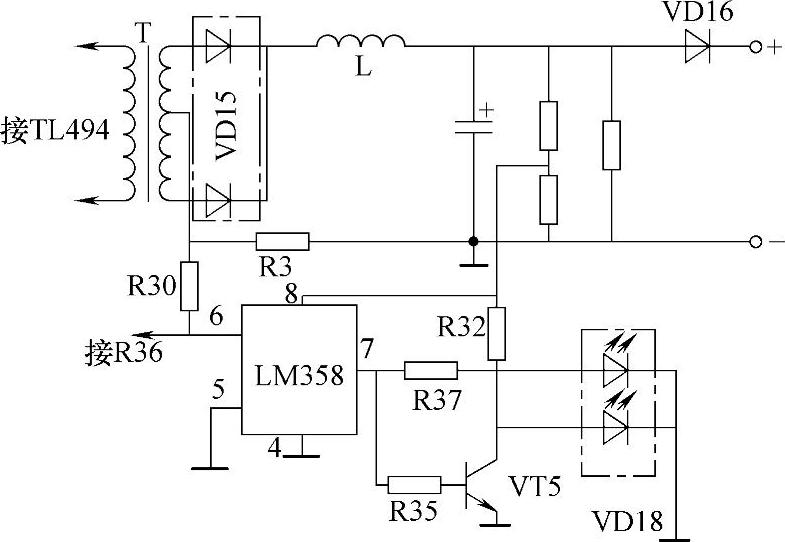

图5-6 弗兰德电动自行车充电器局部电路原理图

图中，当LM358P的⑥电压高于⑤脚电位时，其⑦脚输出低电平，VD18中的红色发光二极管微亮；当LM3589P的⑥脚电位（负电平）低于⑤脚电位时，其⑦脚可输出20V左右的电压使晶体管VT5导通，VD18中的红色发光二极管导通高亮，说明充电器处于正常的充电状态。

在该电路中，易损器件主要有比较器LM358和二极管VD15。另外，该充电器的充电插座连接导线的接线焊片也容易松动，检修时应加以注意。
