不同的AC-DC变换式充电器，其工作原理是相似的。目前的充电器电路主要有两种，第一种是以TL494为中心的开关电源电路。第二种是以UC3842为中心的单管开关电源，配合LM358双运算放大器来实现三阶段充电方式。其电路框图如图4-6所示。不同类型的AC-DC变换式充电器的检修方法可参照本例（TL494为中心的开关电源，其空载时的引脚电压见表4-6，供检修时参考）的检修方法进行检修。当充电器出现不能充电故障时，一般的检修流程如下：

图4-6 UC3842为中心的开关电源充电器电路框图

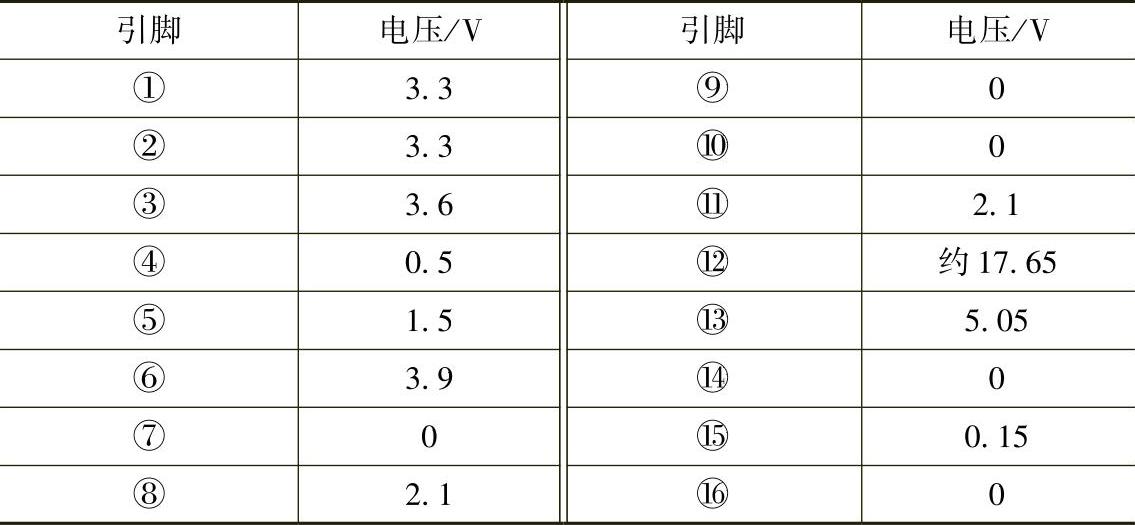

表4-6 TL494为中心的充电器空载时引脚电压

1）首先检查熔断器是否熔断，电容是否胀裂、漏液，开关管、电阻是否变焦、破裂，电路板焊点是否假焊、漏焊。

2）测量电路，检查电源整流二极管、开关管是否损坏，并对照检测开关管基本回路的电阻参数是否一致。
