霍尔组件一般是由砷化铟（InAs）、锑化铟（InSb）、砷化镓（GaAs）等半导体基片构成的磁敏感器件。其原理是在霍尔组件两端通以电流（I）并在垂直方向施加磁场（B），从而产生与电流和磁场相垂直的电位差U_H，即霍尔电压。霍尔组件的外形和电路符号如图4-1所示。

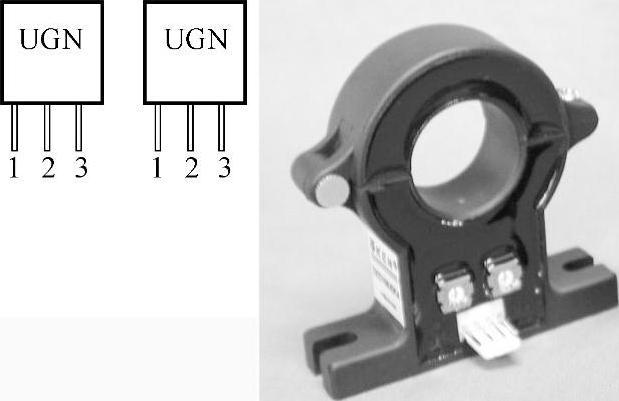

图4-1 霍尔组件的外形及电路符号

霍尔组件常用于电动自行车的转把、电子制动把、无刷电动机位置传感器、速度检测传感器、助力检测传感器中。利用霍尔组件与放大器、射极跟随器、稳压器等组成了霍尔集成电路。按照其输出方式，可以将其分为线性输出和开关输出。线性输出型霍尔集成电路的输出电压大小和磁场强度呈线性关系。通常是粘结在转把里圈，固定在车把上，而与之对应的磁网粘在转把可动部分，转动转把形成磁场，霍尔组件发出传感信号，通过控制器，以达到控制电动机转速的目的。

而开关霍尔组件则是将输入的磁信号转换成开关电信号，其性能与磁信号的输入方式与开关输出形式密切相关。其电路有常开（单磁极输入方式，用于电子制动把、无刷电动机位置传感器、助力传感器）、常闭和双稳态（双磁极输入方式，适用于无刷电动机内部位置传感器）输出型三种。

霍尔组件的检测方法：将霍尔组件的①脚接5～15V电源，②脚接地，③脚接输出。也可将霍尔组件按①、②、③脚顺序插入晶体管专用三孔插座。再接通电源，用万用表与②、③脚相接，测其输出电压，再用霍尔磁极靠近霍尔组件正面，观察万用表输出电压，之后用另一磁极再靠近时，若输出电压出现跳变，说明霍尔组件正常；若电压不变，则用①、③脚与万用表相接，重复以上操作，若电压仍然不变，则说明霍尔组件受损。
