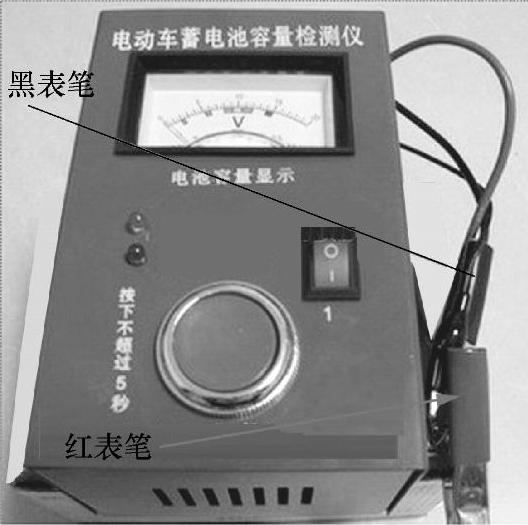

图2-15 蓄电池容量测试仪

蓄电池容量测试仪是采用专用控制集成芯片制成的，是能够快速检测蓄电池容量大小的专用检测工具（见图2-15）。使用蓄电池容量检测仪时，要注意被测蓄电池的额定电压（一般为2V、6V、12V、24V）和被测蓄电池的额定容量（一般为2～250A·h）。

蓄电池容量测试仪上的绿色指示灯亮表示机器工作正常，红色指示灯亮表示测试仪与蓄电池接反。使用蓄电池容量测试仪时，首先用测试仪的红表笔和黑表笔分别夹在被测试的蓄电池的正、负极上。再按下测试仪的红色检测键，注意不要超过5s。若检测仪的指针在绿色区，则表明蓄电池正常；若检测仪指针在黄色区，则表明蓄电池亏电；若检测仪指针在红色区，则表明蓄电池必须充电；若检测仪指针在红色刻度以下，说明蓄电池已经断格，不可继续使用。
