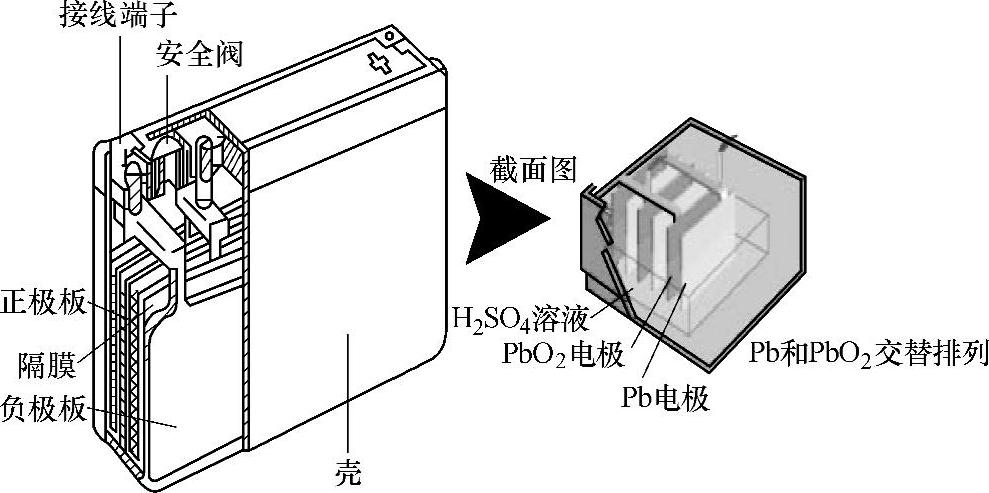

图1-43 铅酸蓄电池结构

铅酸蓄电池的结构如图1-43所示。它主要由正负极板、隔膜和电解液、蓄电池槽、外壳及连接条、接线端子和排气阀等其他零部件组成。它是用含锑5%～8%的铅锑合金铸成格板，在格板上分别填充PbO₂和Pb作为正极和负极，两者交替排列而成，在电极之间注入30%的H₂SO₄溶液。铅酸蓄电池的电压稳定，使用方便、安全、可靠，又可以循环使用，因此用途十分广泛。

1）极板是蓄电池的核心部件，由活性物质和支撑用的导体板栅组成电极，分为正极板和负极板。板栅一般由铅锑合金、铅钙合金组成，正极板活性物质为PbO₂，颜色为棕色、棕褐色、红棕色，负极板活性物质为海绵状金属铅（Pb），颜色为灰色、浅灰色、深灰色。极板有形成式极板、半形成式极板和涂浆式极板三类。现在的电动自行车大多采用涂浆式正、负极板，它的基板用铅锑合金制成，用合金作基板可增加强度，在基板内填充有效物质，即涂浆，有效物质是铅的氧化物，将其研成粉加稀硫酸拌成糊膏，制成后的极板放在稀硫酸中通以电流，经过电化作用氧化成正极板或还原成负极板。

2）隔离板一般多采用多孔性的木板，其厚度在1.0～1.5mm。隔离板隔在正、负极板间防止短路。

3）电解液（质）的作用是：一是参与电化反应，它是蓄电池的活性物质之一；另外，蓄电池在使用时通过电解液中离子的迁移，起到导电作用。电解液主要是由纯水与硫酸及配以一些添加剂混合而成。铅酸蓄电池电解液的密度与它所使用的场所有关，相对而言，用于电动自行车蓄电池的电解液密度要高一些。目前，电动自行车蓄电池使用的电解液有两种：一种是稀硫酸，工艺简单，成本低；另一种是稀硫酸被隔板吸附，二氧化硅在板群两侧和顶部形成凝胶，称为胶体蓄电池。

4）安全阀对蓄电池起保护安全、密封和防爆的作用。

5）蓄电池槽是容纳蓄电池群组电解液并使蓄电池不受电解液腐蚀的容器，一般由硬橡胶或塑料制成。

6）铅酸蓄电池的外壳有足够的强度和耐腐蚀、绝缘的性质。玻璃外壳易敲碎，一般还用木架保护。
