四 、三相异步电动机的铭牌数据

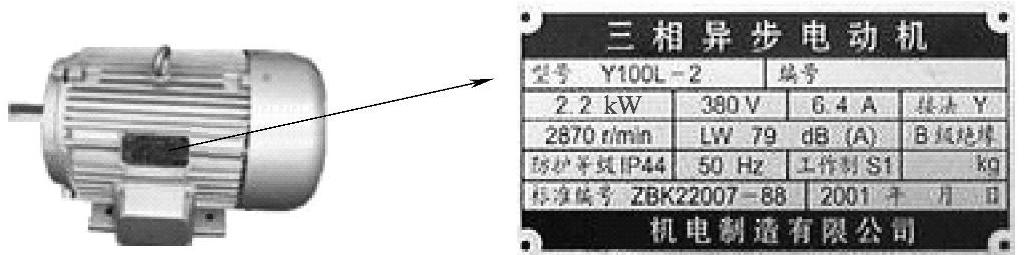

每台异步电动机外壳上都装有一块铭牌，如图7-22所示，上面标明了电动机运行时的额定数据。必须深刻理解其数据的含义，才能科学合理地使用三相异步电动机。

铭牌上的额定电压是电动机在额定运行状态下，定子绕组上应加的线电压值。系列电动机的额定电压都是380V，△系列电动机的额定电压则有220V和380V两种。

一种电动机铭牌上写明额定电压380V/220V，接法/△，它表明：电动机定子的每相绕组额定电压是220V，如果此时电源线电压为380V，绕组应接成形；如果此时电源线电压是220V，绕组应接成△形。

图7-22 三相异步电动机的铭牌

另一种电动机铭牌上写明额定电380V，接法△，它表明：电动机定子的每相绕组额定电压是380V，只限于电源线电压是380V的场合，绕组应接成△形。

还有一种电动机铭牌上写明额定电压380V，接法，它表明：电动机定子每相绕组的额定电压也是220V，绕组应接成形。

总之，必须保证电动机在额定电压下运行。

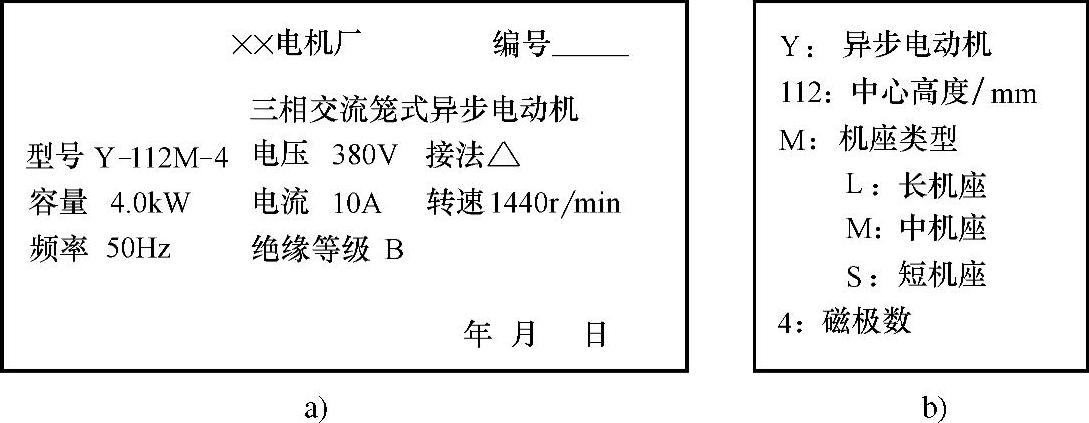

例如：某台三相交流笼型异步电动机铭牌如图7-23a所示，它表明：

图7-23 三相交流笼型异步电动机铭牌

1）Y-112M-4型号中，各数据含义如图7-23b所示。

2）额定电压为额定运行时的线电压。

3）额定电流为额定运行时的线电流，也称满载电流。

4）额定功率表示在额定运行情况下，电动机轴上输出的机械功率。

5）额定频率是指电动机在额定运行时交流电源的频率。

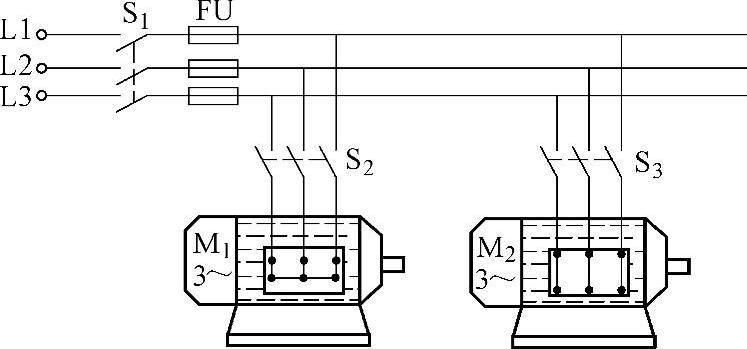

三相异步电动机定子绕组的联结和△联结如图7-24所示。

图7-24 三相异步电动机定子绕组的接法
