变压器是利用电磁感应原理制成的静止电气设备。它能同频率地改变交流电压的数值，也能改变交流电流的数值，还能变换阻抗或改变相位。在电力系统、自动控制及电子设备中，广泛地使用着各种类型的变压器。

实训与思考1

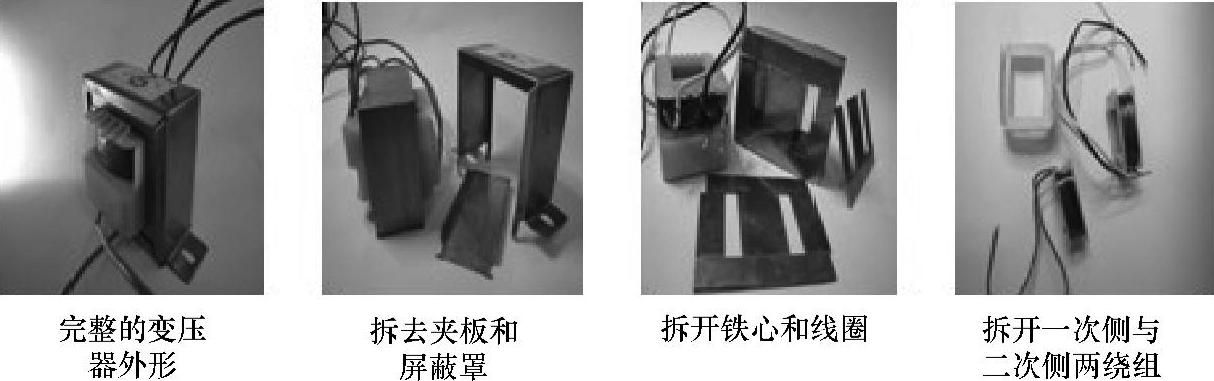

按图7-1的顺序拆卸变压器，然后再重新安装回原样，并注意观察铁心和绕组。

图7-1 拆卸变压器

思考与分析：

◆用万用表测量两组绕组的直流电阻，比较阻值大小。

◆根据实训进一步加深对变压器构成的认识。
