二 、RC串联电路的阻抗

在RC串联电路中，电阻两端的电压U_R=IR，电容两端的电压U_C=IX_C，将它们代入式（5-39）中，得

令则

式中 U——电路总电压的有效值，单位为V；

I——电路中电流的有效值，单位为A；

Z——电路的阻抗，单位为Ω。

阻抗Z表示了电阻和电容串联电路对交流电所呈现的阻碍作用

由式（5-43）可知，阻抗Z的大小决定于电路参数（R、C）和电源频率（f），与电流、电压的大小无关。

与RL串联电路一样，将电压三角形的三条边同除以I，得到一个电压三角形的相似三角形——阻抗三角形。阻抗三角形的三条边由电阻R、容抗X_C和阻抗Z组成，如图5-48所示。在阻抗三角形中，阻抗Z与电阻R的夹角，称为RC串联电路的阻抗角，等于总电压与电流的夹角φ，即总电压与电流的相位差。

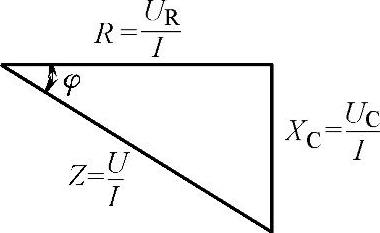

图5-48 RC串联电路的阻抗三角形

由图5-48可得，RC串联电路的阻抗角大小为

可见，阻抗角φ的大小只与电路参数（R、C）和电源频率（f）有关，与电压、电流的大小无关，但反映了RC串联电路中总电压与电流的相位关系，即总电压滞后电流φ角。

在阻抗三角形中，还可以得到电阻R、电容C和阻抗Z之间的关系
