前面学习了纯电阻、纯电感和纯电容交流电路，是把各元件都理想化的交流电路。在实际情况中，没有电阻和分布电容的电感，没有漏电电阻和分布电感的电容是不存在的。而且在实际电路中，单纯一种元件的负载也很少出现，更多的情况是既有电阻又有电感甚至还有电容。

大多数用电器都同时具有电阻和电感，而且电阻R和电感L在实际结构上多数彼此不能分离，如实际线圈、继电器、三相变压器和电动机等。但为了便于分析，可用一个纯电阻和一个纯电感相串联的等效电路来代替。即RL串联电路是指由正弦交流电源和负载元件为纯电阻R和纯电感L两种元件相串联所构成的交流电路，如图5-37所示。

日光灯电路是典型的RL串联电路，它是把镇流器（电感线圈）和灯管（电阻）串联起来，再接到交流电源上，如图5-38所示。如果没有镇流器，日光灯管是无法工作的。

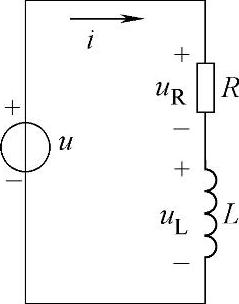

图5-37 RL串联电路模型

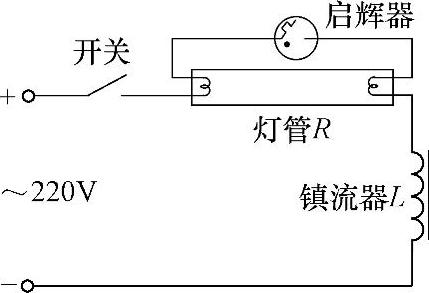

图5-38 日光灯电路
