二 、电流和电压的相位关系

实训与思考9

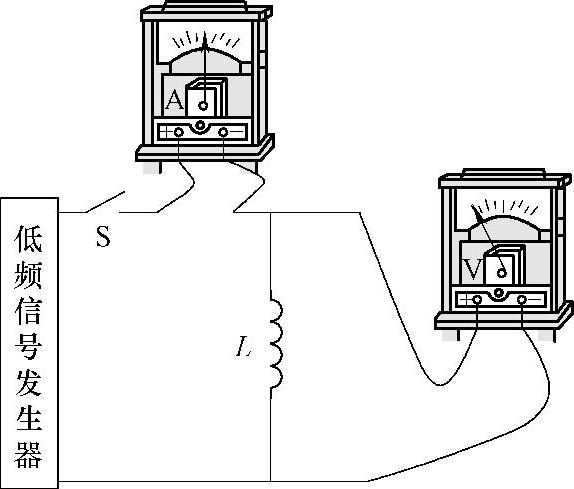

◆按图5-29所示接好电路，信号源频率设为6Hz左右，选择与输出电压适合的两块电表的量程，观察它们指针的摆动情况。

观察两表指针的摆动情况。

图5-29 纯电感电路u、i相位关系实验图

在上述实验中，设通过线圈的电流为

i=I_msinωt

由实验看到，在纯电感交流电路中，电压表指针达到右边最大值时，电流为零，电压表指针回到零时，电流表指针达到右边最大值。显然，电压超前电流90°，即

那么，电感两端的电压的瞬时值表达式为

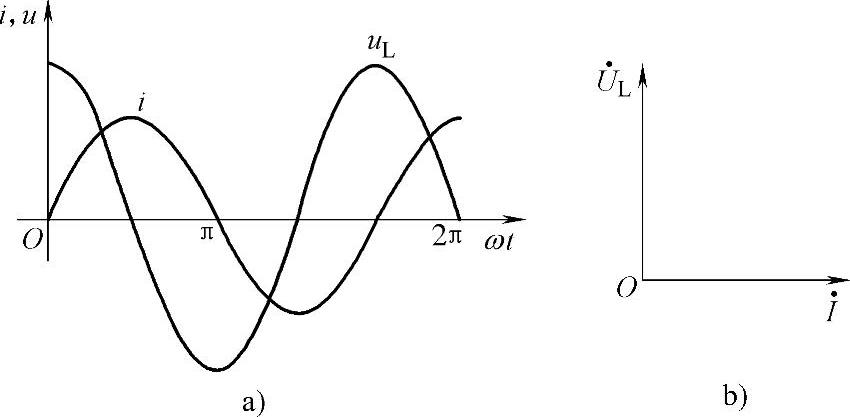

用波形图和相量图来表示纯电感交流电路的电压与电流，如图5-30所示。

感抗会引起电流与电压之间的相位差。尽管电流、电压的有效值和最大值都符合欧姆定律，但瞬时值却不符合欧姆定律，特别要注意

图5-30 纯电感交流电路电压与电流的波形图和相量图

a）波形图 b）相量图
