二 、电流和电压的相位关系

实训与思考7

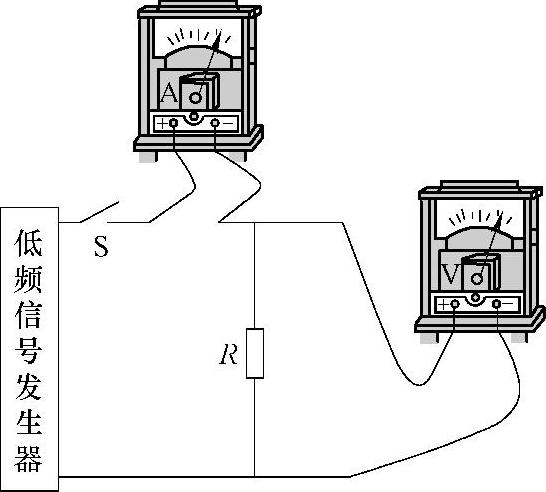

◆按图5-24所示接好电路，信号源频率设为6Hz左右，选择与输出电压适合的两块电表的量程。观察它们指针的摆动情况，可以看到两指针同步摆动，即纯电阻电路电流与电压同相位。

观察两表指针摆动情况____。

图5-24 纯电阻交流电路u、i相位关系实验图

在上述实验中，为简化问题，设电流为参考正弦量

i=I_msinωt

在实验看到，在纯电阻交流电路中，电压与电流是同相位的，即

φ_ui=φ_0u-φ_0i=0 （5-8）

那么，电阻两端电压的瞬时值表达式为

u_R=U_mRsinωt

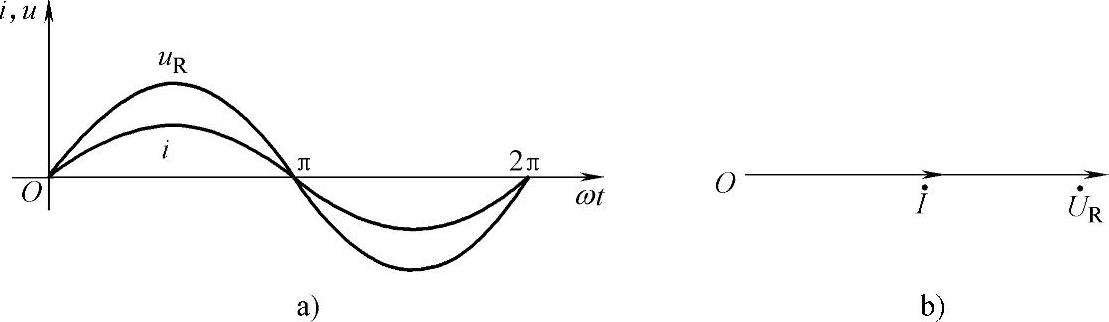

用波形图和相量图来表示纯电阻交流电路的电压与电流，如图5-25所示。

图5-25 纯电阻交流电路的电压与电流的波形图和相量图

a）波形图 b）相量图

所以，纯电阻交流电路的电流与电压的瞬时值关系为

即纯电阻交流电路的电流与电压的瞬时值同样符合欧姆定律。
